Reductor armónica serie CSF relación 50:1/80:1/100:1/120:1, para motor paso a paso/servomotor
-
Manuales y Documentación:
Reductor armónica serie CSF relación 50:1/80:1/100:1/120:1, para motor paso a paso/servomotor
Modelos:
HCS14-I para motor paso a paso Nema 17 (eje de 5mm)
HCS14-I para servomotor de 40mm (eje de 8mm)

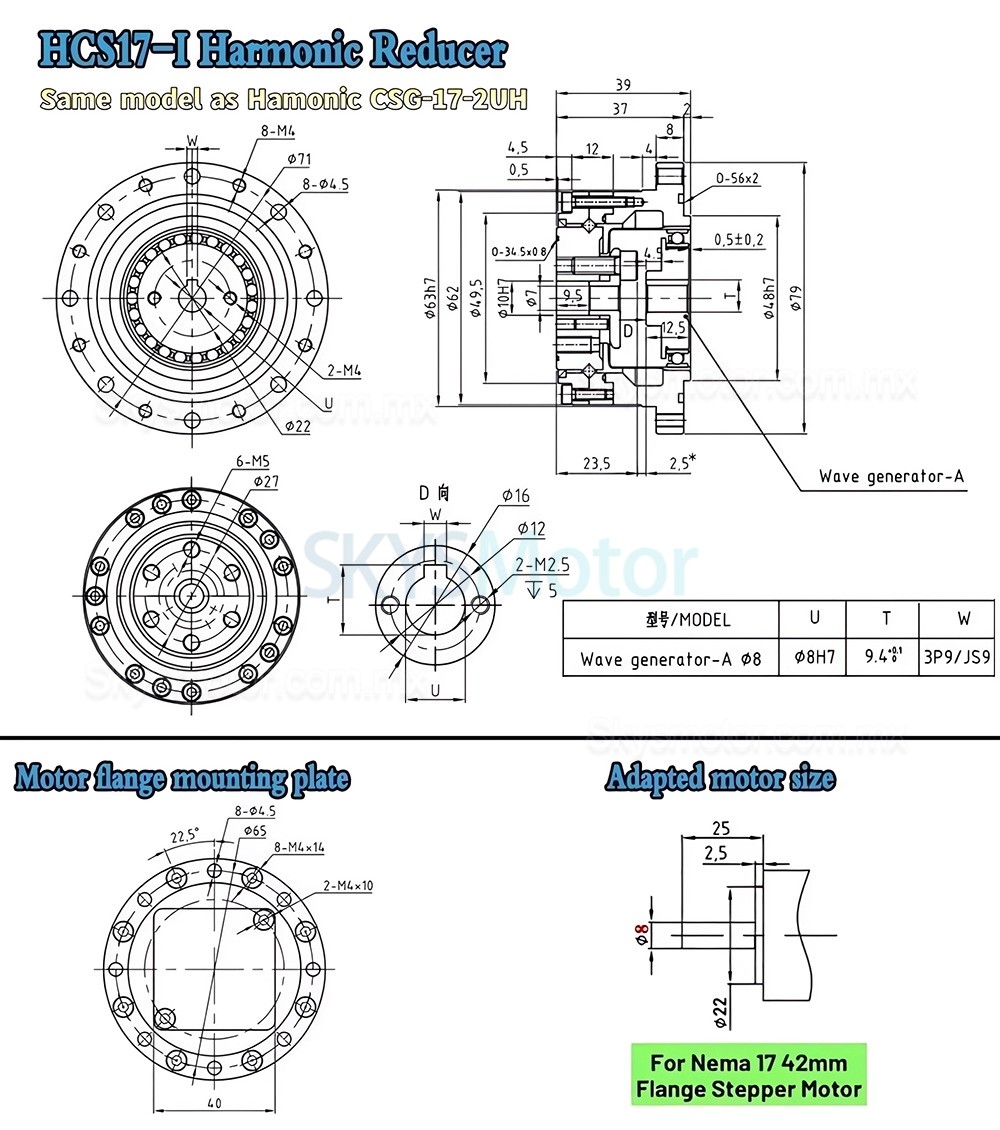

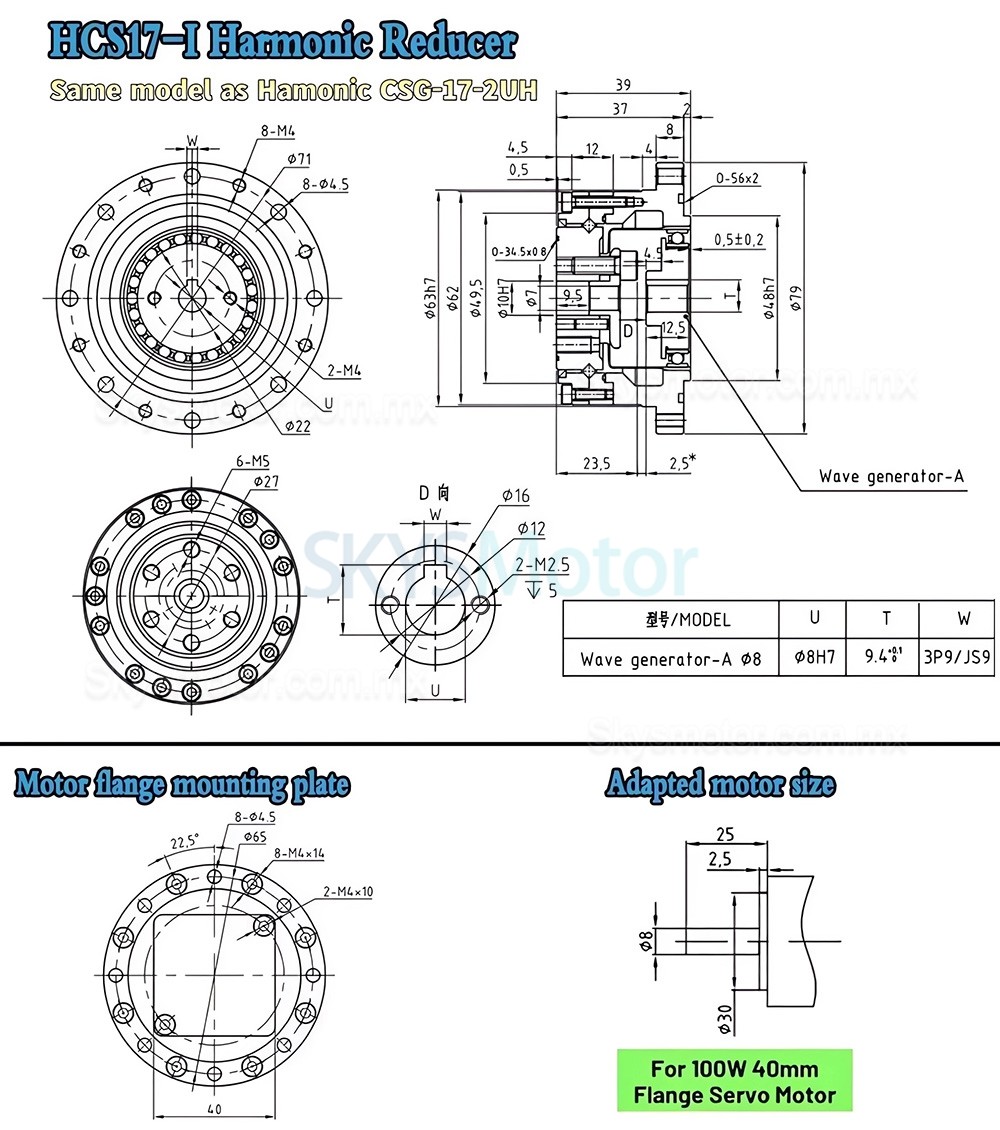

HCS17-I para motor paso a paso Nema 17 (eje de 5mm)
HCS17-I para servomotor de 40mm (eje de 8mm)

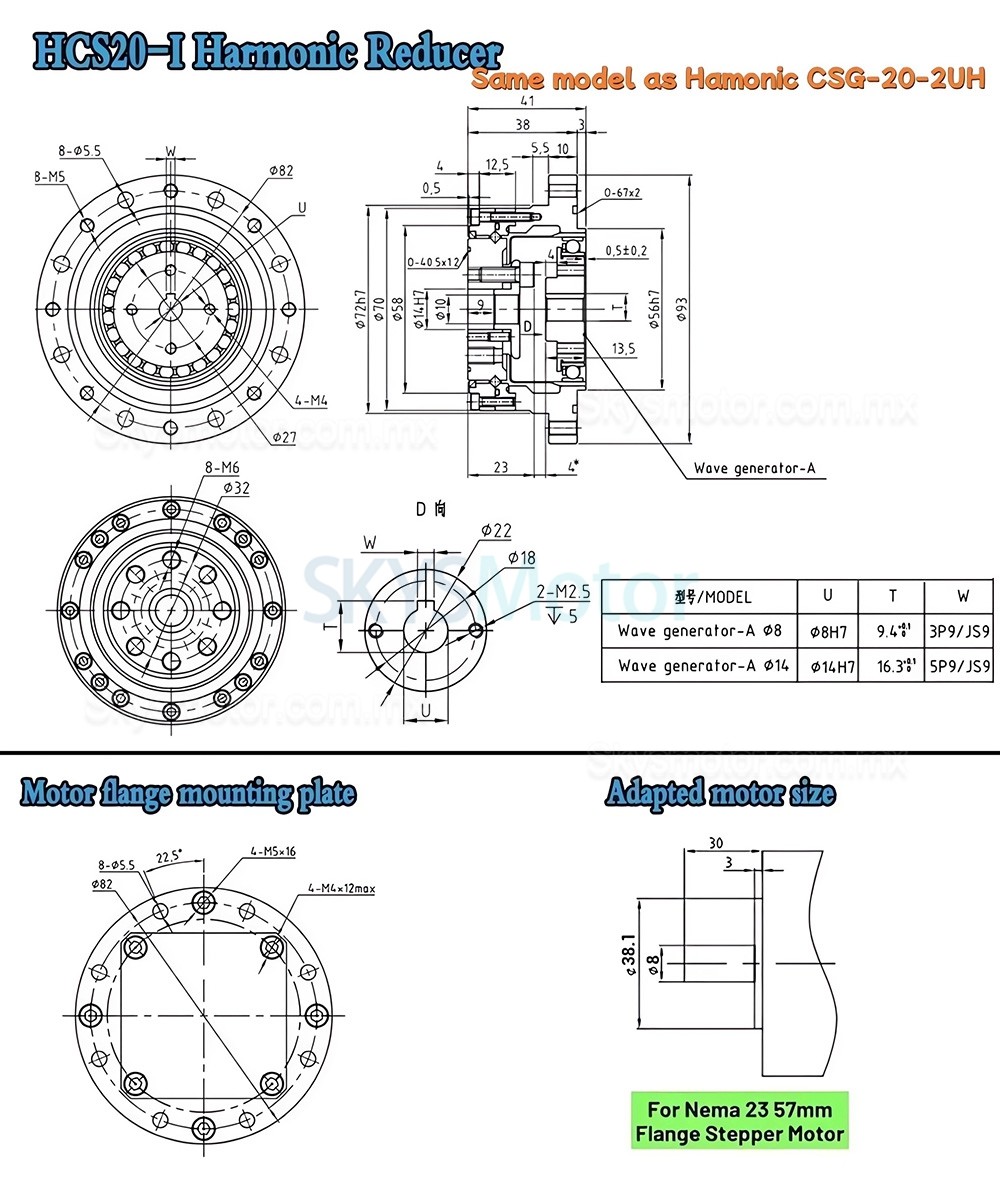

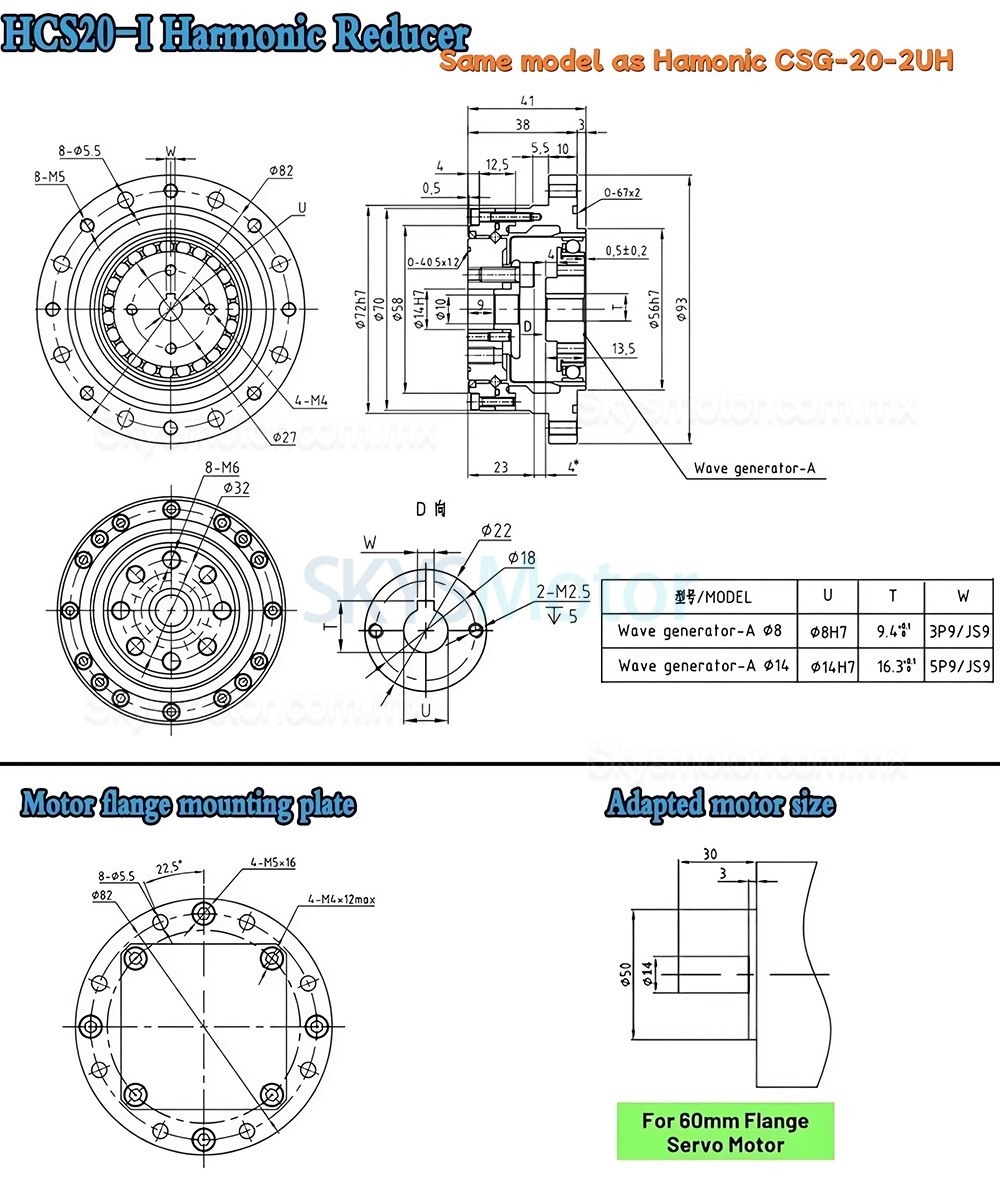

HCS20-I para motor paso a paso Nema 23 (eje de 8mm)
HCS20-I para servomotor de 60mm (eje de 14mm)

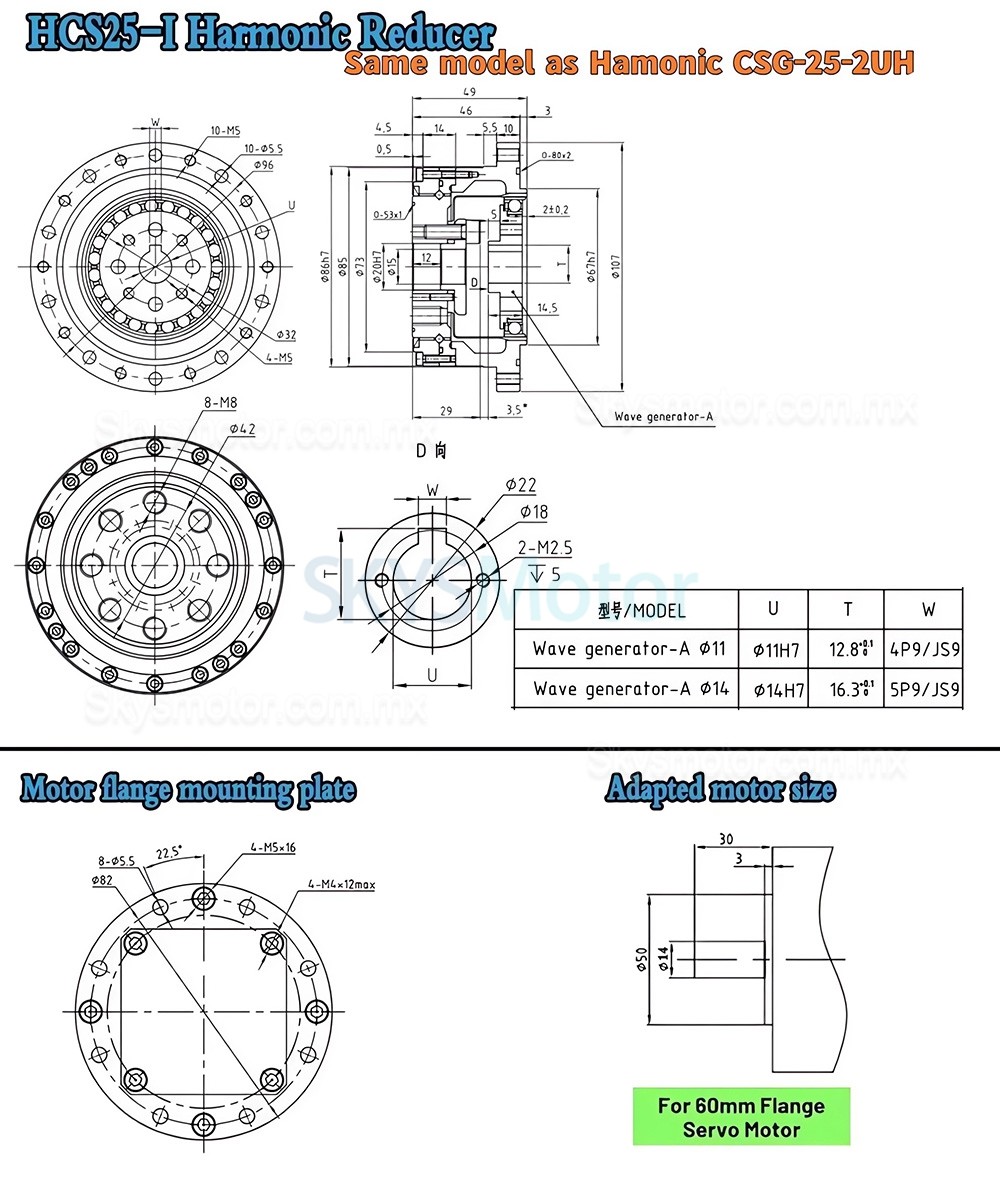

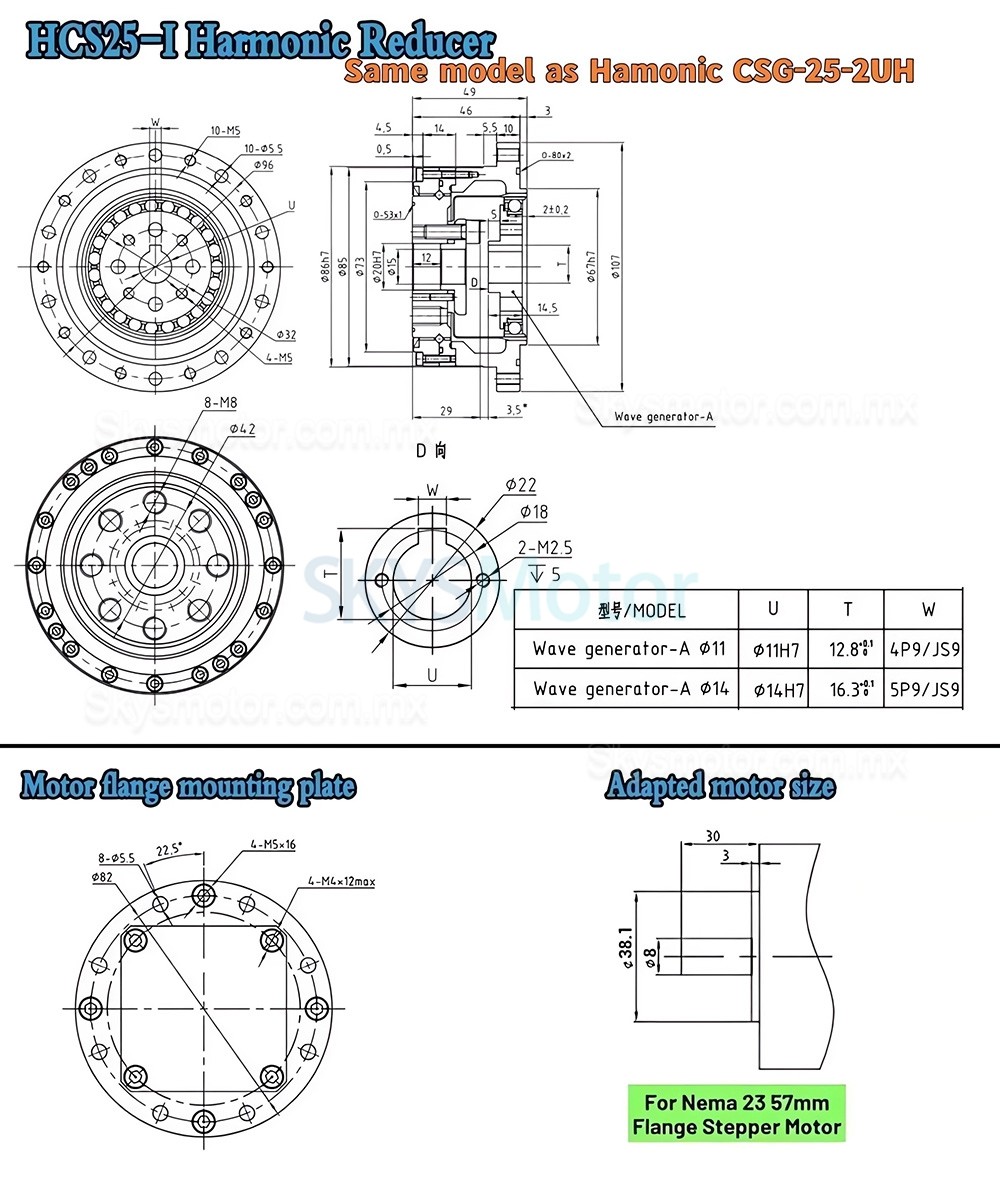

HCS25-I para motor paso a paso Nema 23 (eje de 8mm)
HCS25-I para servomotor de 60mm (eje de 14mm)

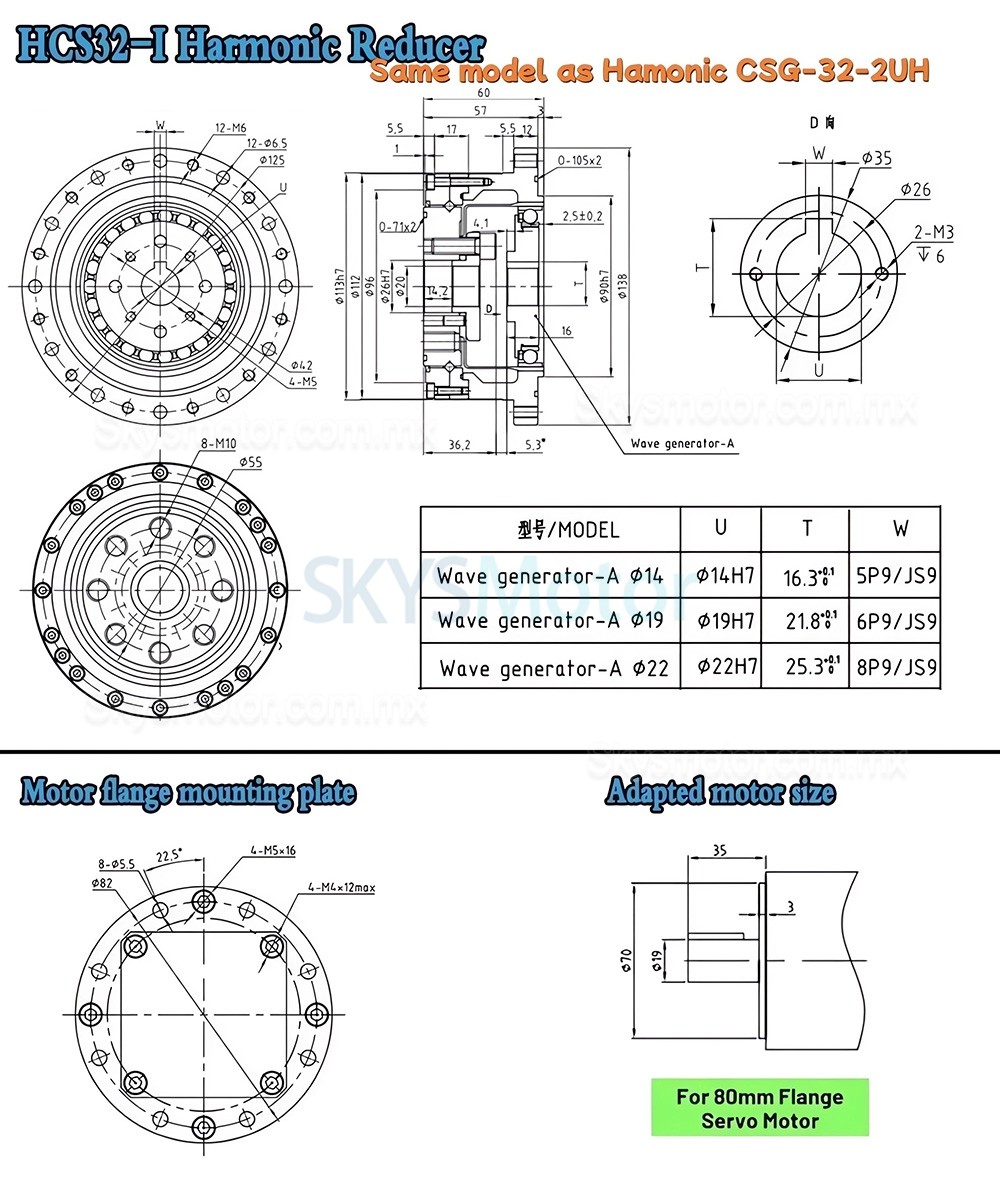

HCS32-I para motor paso a paso Nema 34 (eje de 14mm)
HCS32-I para servomotor de 80mm (eje de 19mm)

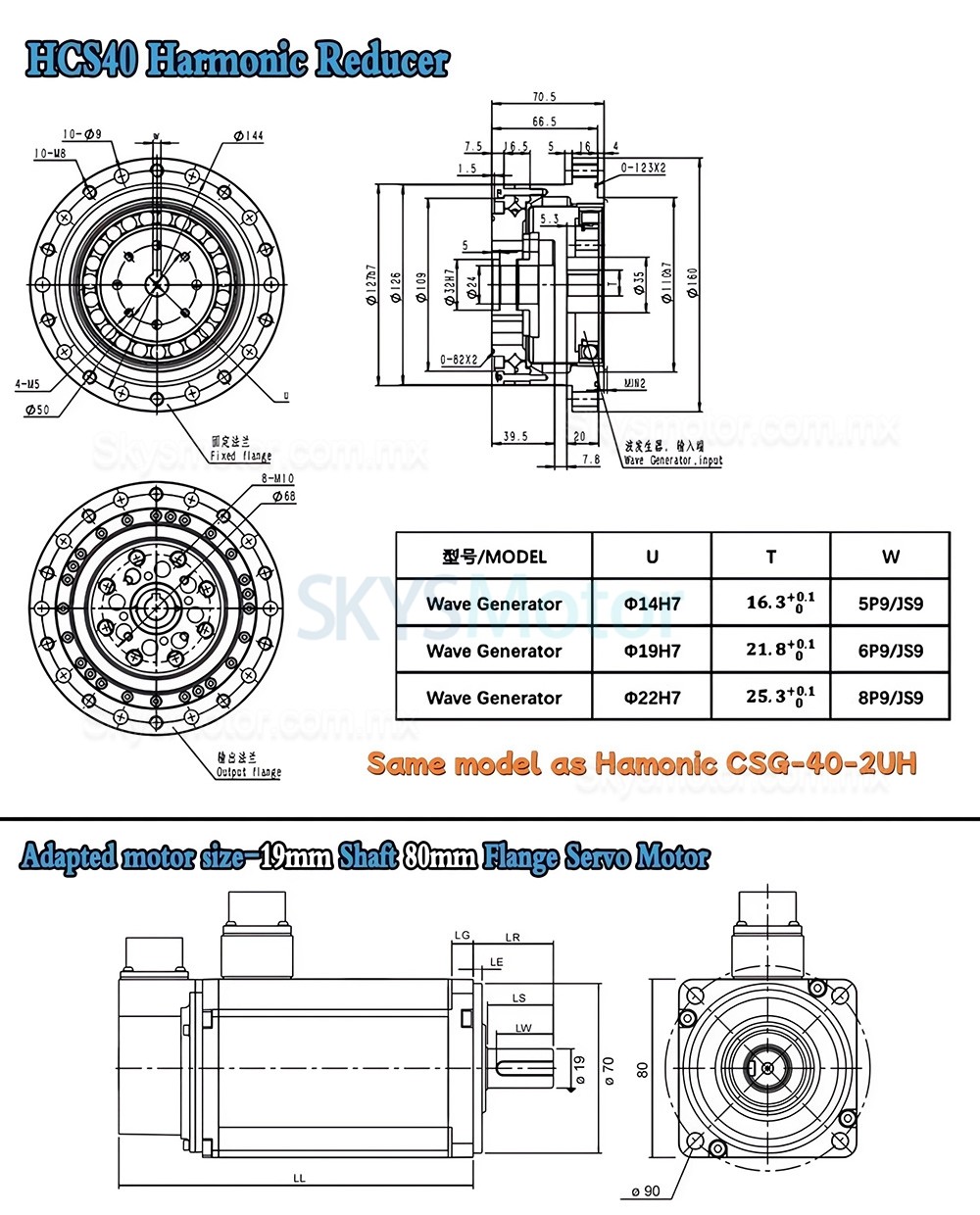

HCS40 para servomotor de 80mm (eje de 19mm)

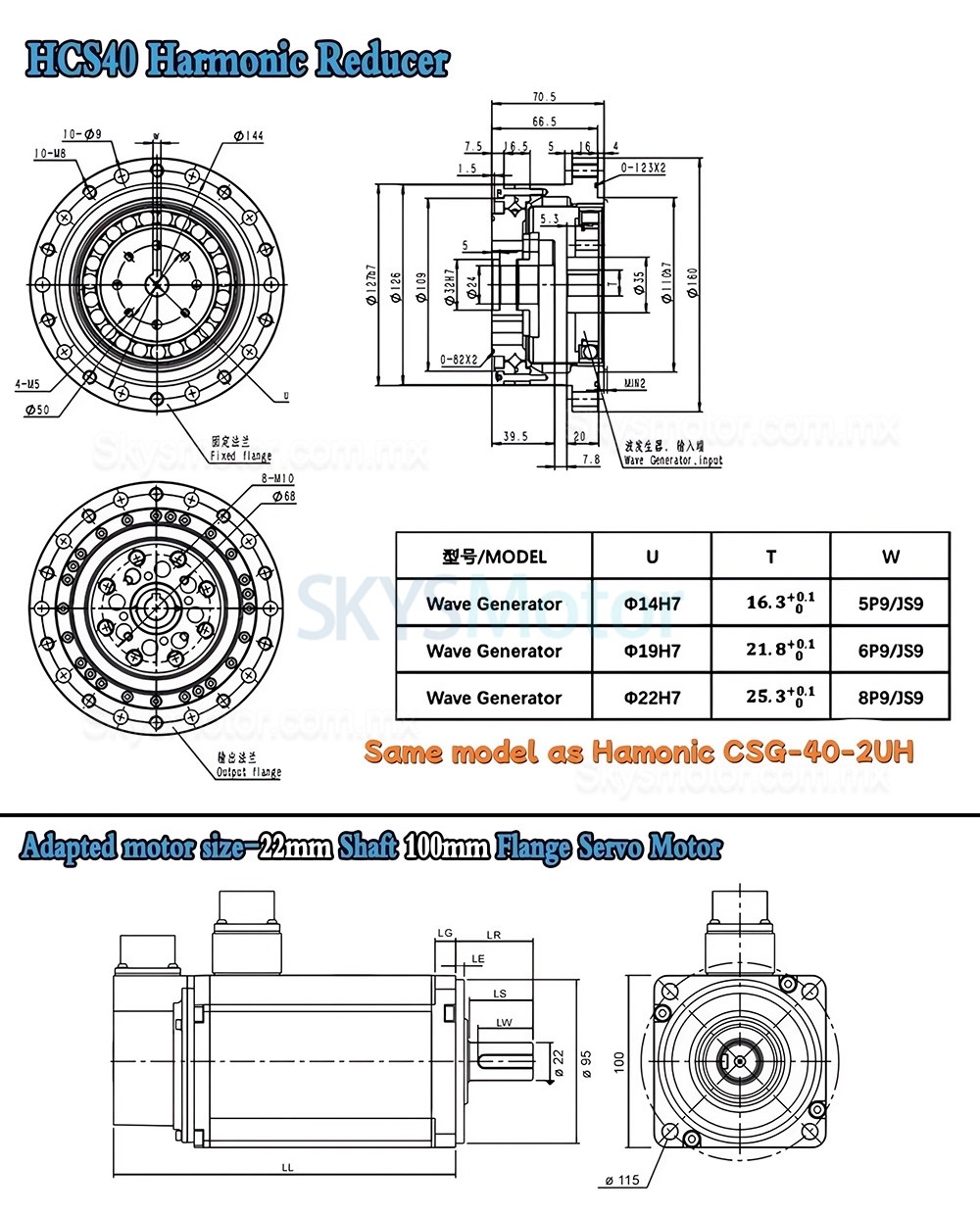

HCS40 para servomotor de 100mm (eje de 22mm)

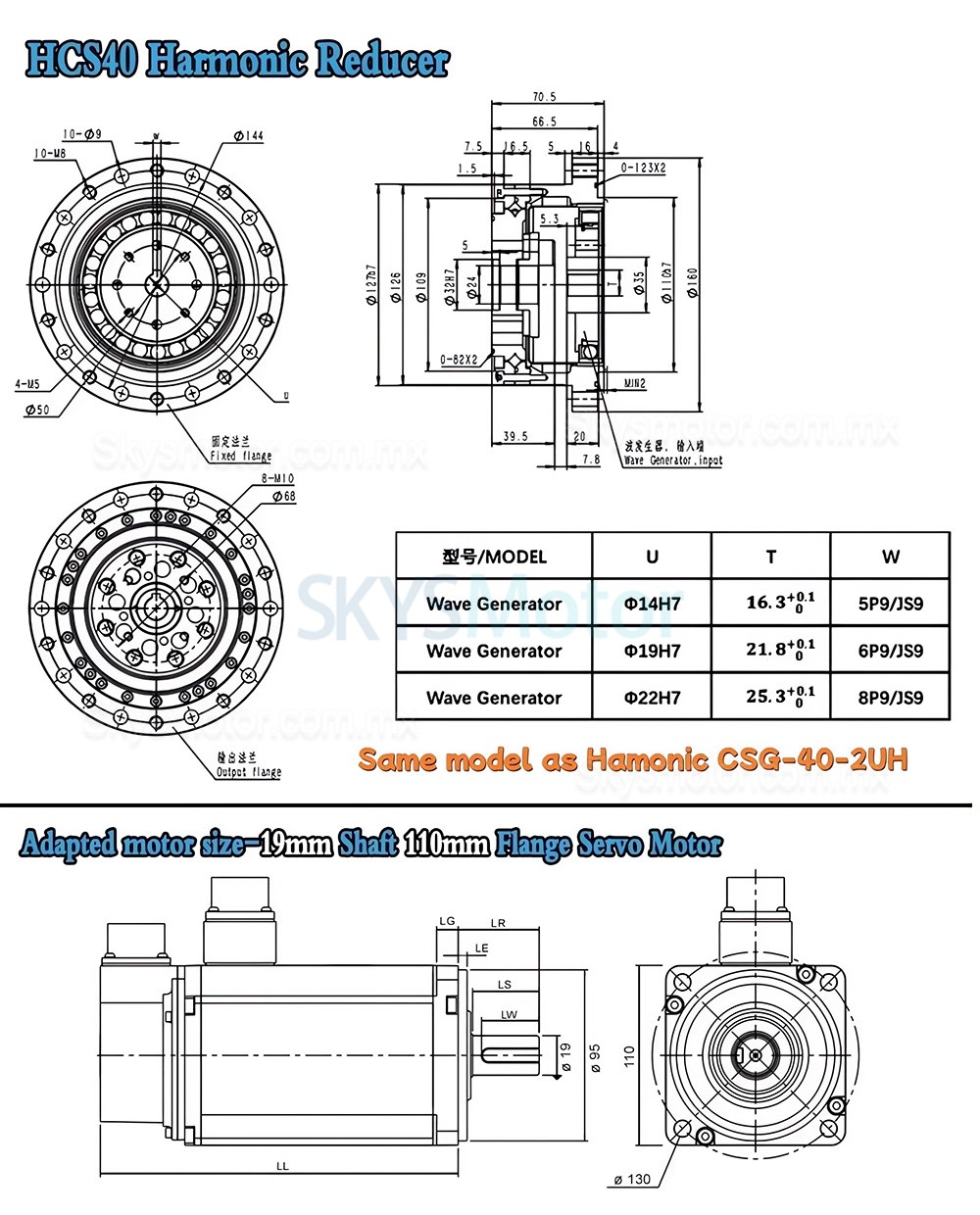

HCS40 para servomotor de 110mm (eje de 19mm)
HCS40 para servomotor de 130mm (eje de 22mm)
Características:
Múltiples dientes engranan simultáneamente en dos posiciones simétricas (separadas 180°), lo que contribuye a distribuir uniformemente los errores de paso.

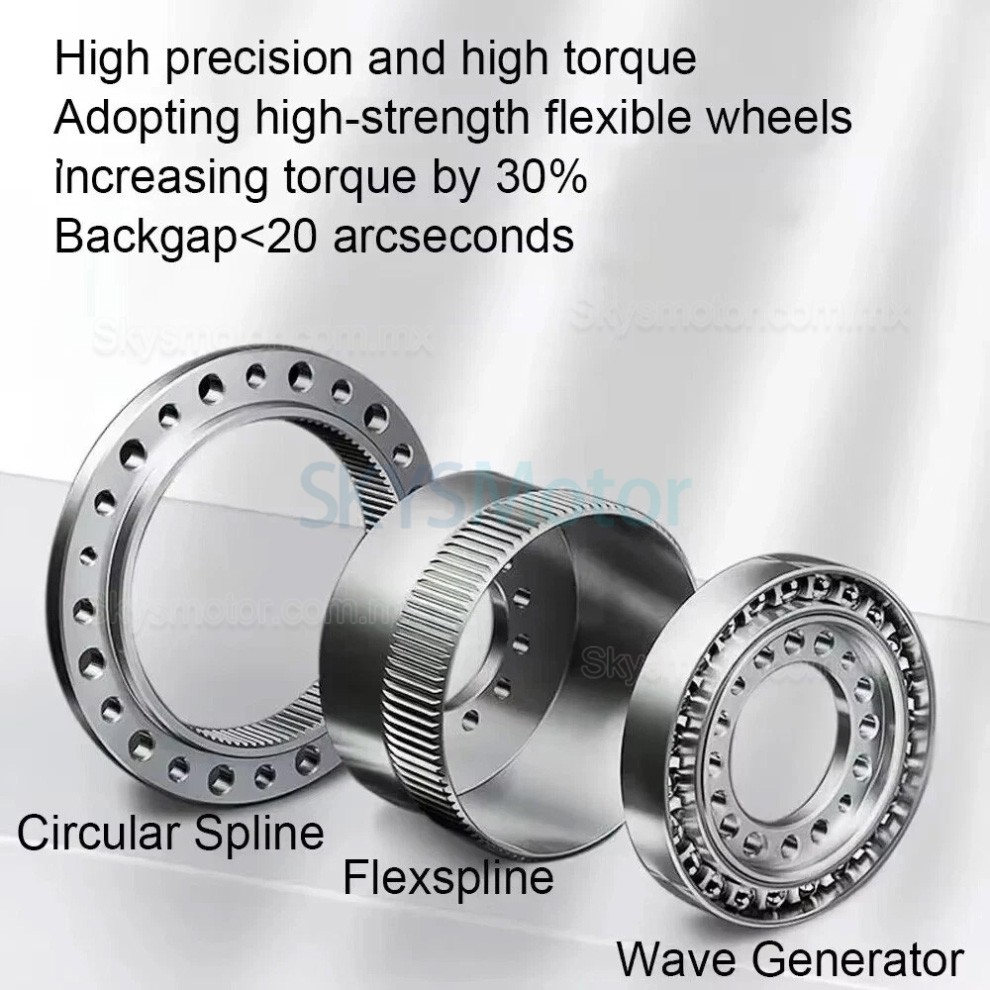

El reductor armónico de una sola etapa proporciona una relación de transmisión entre i = 50–120 dentro de una estructura coaxial compacta compuesta por tres componentes principales.
El engrane por contacto superficial de múltiples dientes a la vez ayuda a reducir la carga por unidad de área.
En comparación con los sistemas de engranajes convencionales, la estructura contribuye a reducir el volumen y el peso totales.
El mecanismo permite la transferencia de par a largo plazo bajo condiciones de funcionamiento adecuadas.
El proceso de engrane reduce la vibración y el ruido durante el movimiento.
Aplicaciones:
Aplicable en sistemas de movimiento que requieren posicionamiento preciso, como: articulaciones de robots, robots industriales, mesas giratorias CNC, equipos de marcado láser, máquinas de dosificación, plataformas ópticas o de prueba giratorias, sistemas de accionamiento de precisión, cabezales divisores, sistemas de radar, maquinaria de impresión y papel, equipos de bobinado y cableado, dispositivos de carpintería y prueba, y otras configuraciones de automatización o medición.

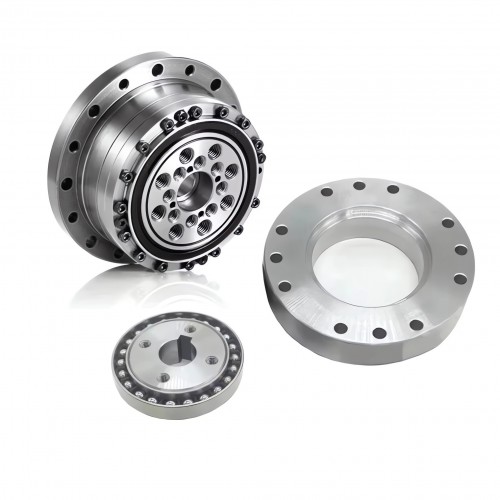

Contenido del paquete:

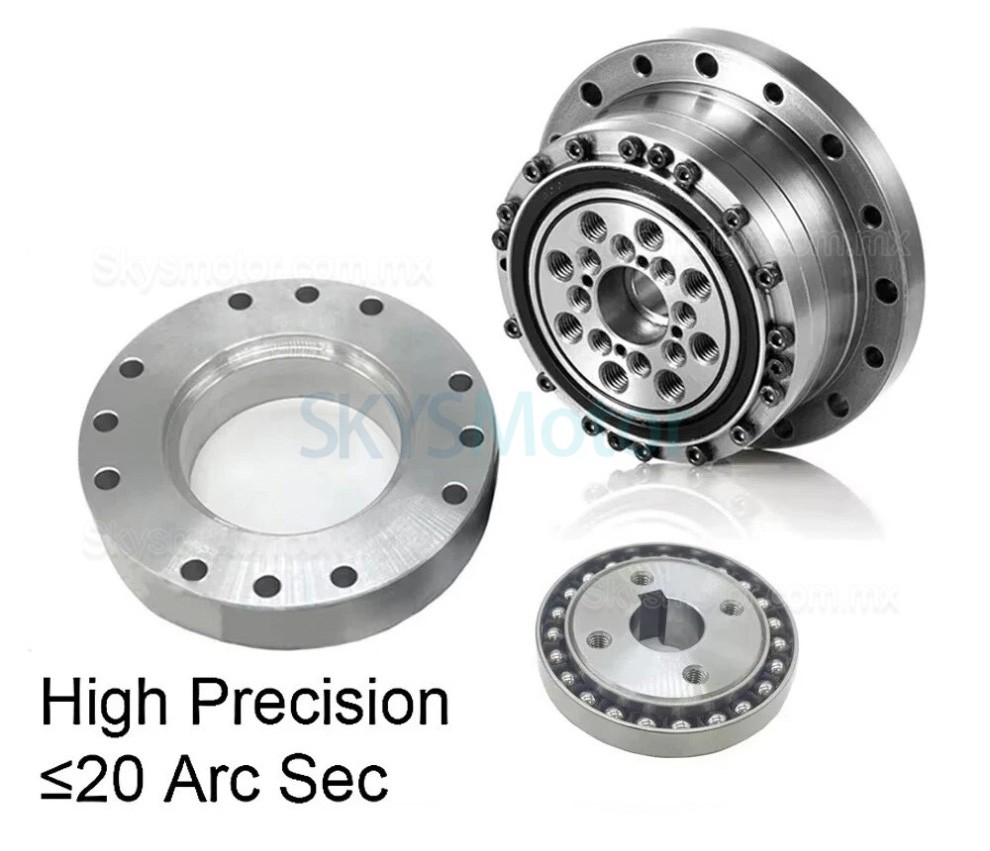

1 × Reductor armónico
1 × Soporte de brida para motor
.jpg "Reductor armónica serie CSF relación 50:1/80:1/100:1/120:1, para motor paso a paso/servomotor")
.jpg "Reductor armónica serie CSF relación 50:1/80:1/100:1/120:1, para motor paso a paso/servomotor")
.jpg "Reductor armónica serie CSF relación 50:1/80:1/100:1/120:1, para motor paso a paso/servomotor")
.jpg "Reductor armónica serie CSF relación 50:1/80:1/100:1/120:1, para motor paso a paso/servomotor")
.jpg "Reductor armónica serie CSF relación 50:1/80:1/100:1/120:1, para motor paso a paso/servomotor")
.jpg "Reductor armónica serie CSF relación 50:1/80:1/100:1/120:1, para motor paso a paso/servomotor")
.jpg "Reductor armónica serie CSF relación 50:1/80:1/100:1/120:1, para motor paso a paso/servomotor")
.jpg "Reductor armónica serie CSF relación 50:1/80:1/100:1/120:1, para motor paso a paso/servomotor")
.jpg "Reductor armónica serie CSF relación 50:1/80:1/100:1/120:1, para motor paso a paso/servomotor")
.jpg "Reductor armónica serie CSF relación 50:1/80:1/100:1/120:1, para motor paso a paso/servomotor")
.jpg "Reductor armónica serie CSF relación 50:1/80:1/100:1/120:1, para motor paso a paso/servomotor")
.jpg "Reductor armónica serie CSF relación 50:1/80:1/100:1/120:1, para motor paso a paso/servomotor")
.jpg "Reductor armónica serie CSF relación 50:1/80:1/100:1/120:1, para motor paso a paso/servomotor")
.jpg "Reductor armónica serie CSF relación 50:1/80:1/100:1/120:1, para motor paso a paso/servomotor")
.jpg "Reductor armónica serie CSF relación 50:1/80:1/100:1/120:1, para motor paso a paso/servomotor")
(1).png "Reductor armónica serie CSF relación 50:1/80:1/100:1/120:1, para motor paso a paso/servomotor")
.png "Reductor armónica serie CSF relación 50:1/80:1/100:1/120:1, para motor paso a paso/servomotor")

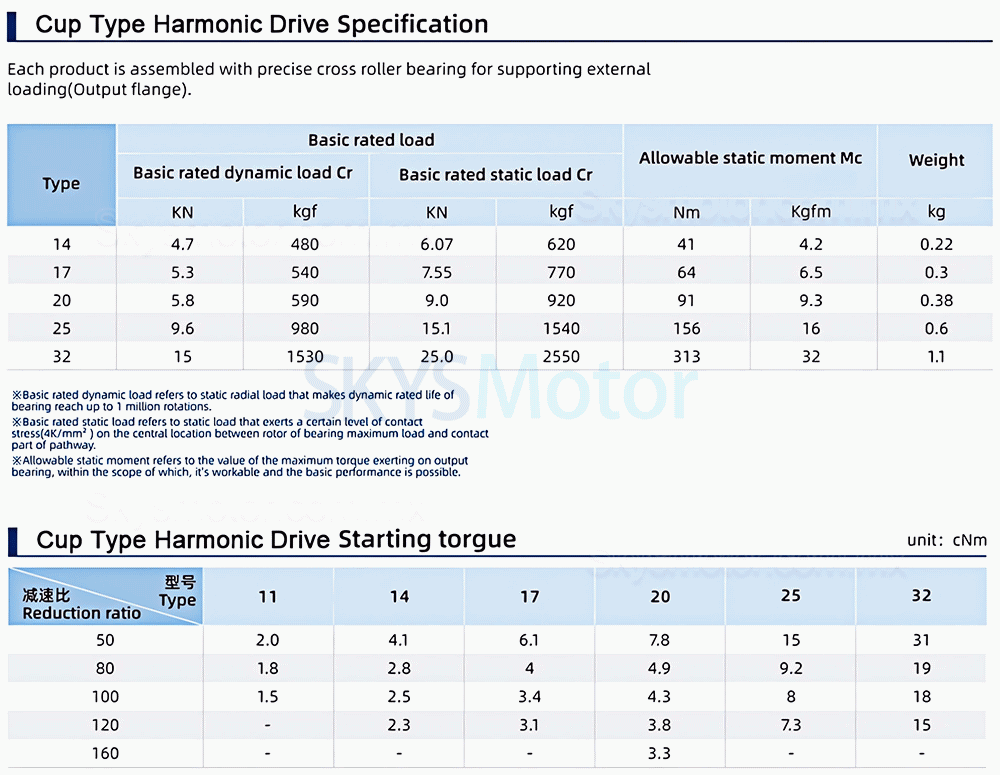

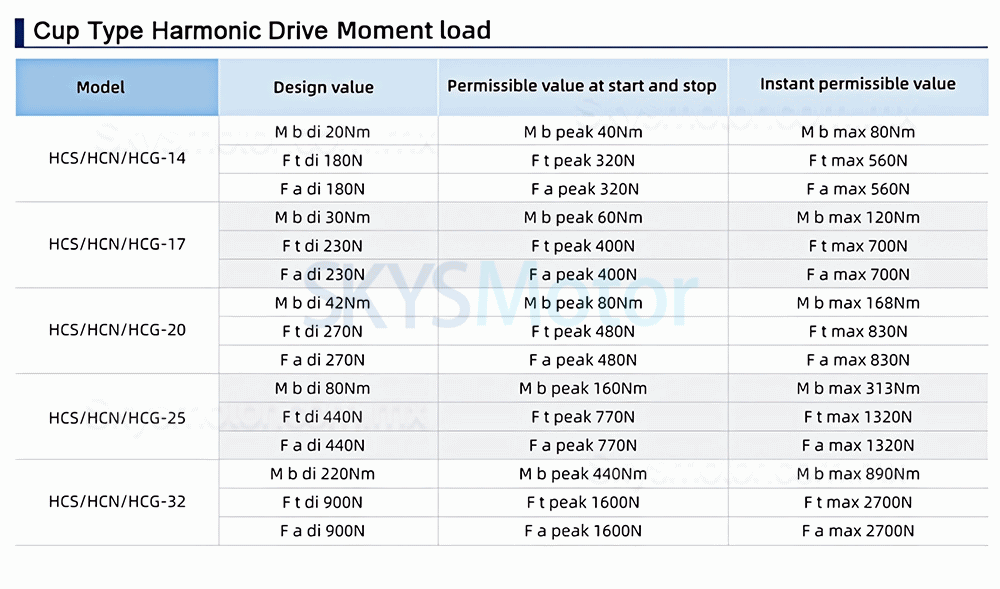

| Especificación física | |
|---|---|
| traje para motor | Motor paso a paso Nema 17 / Motor paso a paso Nema 23 / Motor paso a paso Nema 34 / Servomotor de 40 mm / Servomotor de 60 mm / Servomotor de 80 mm / Servomotor de 110 mm / Servomotor de 130 mm |
| Diámetro del eje de entrada(mm) | 5 / 8 / 14 / 19 / 22 |
| Tipo de eje | Clave |
| Relación de transmisión | 50:1 / 80:1 / 100:1 / 120:1 |
| Tipo de caja de cambios | Grasa |
| Huelgo sin carga | <=20 min de arco |
| Ttipo de producto | Reductores |
| Serie de productos | Serie CSF |
-
