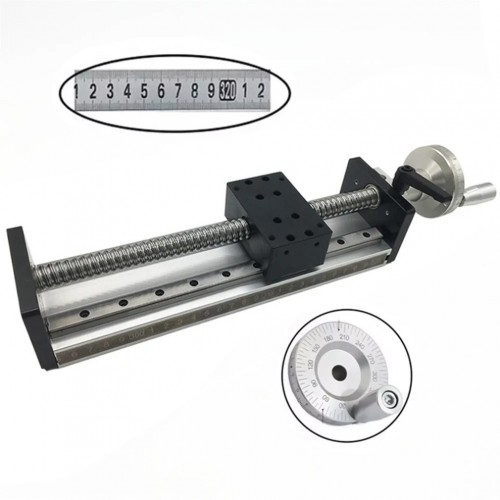

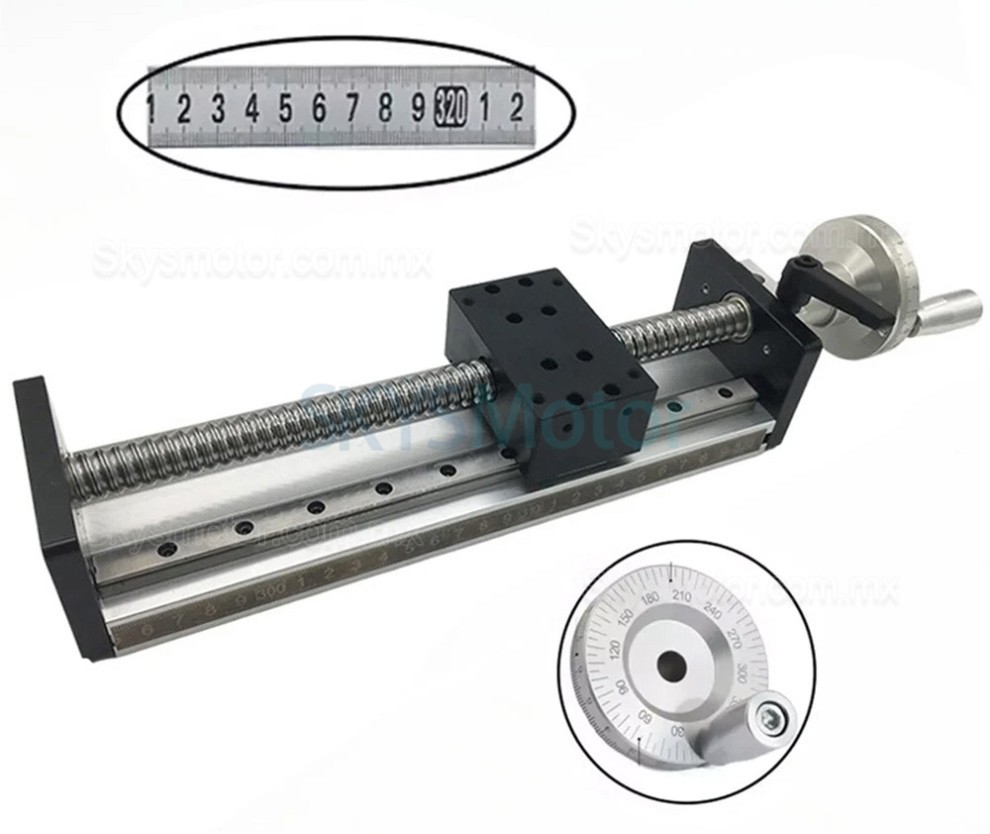

Etapa lineal manual SXG5080 con guías dobles y husillo de bolas y volante
Etapa lineal manual SXG5080 con guías dobles y husillo de bolas y volante
Características:
Soporta hasta 60 kg (horizontal) y 30 kg (vertical).
Rango de carrera ajustable desde 100 mm hasta 300 mm.
La base está fabricada en aleación de aluminio, con los componentes principales construidos en acero al carbono y acero para rodamientos.

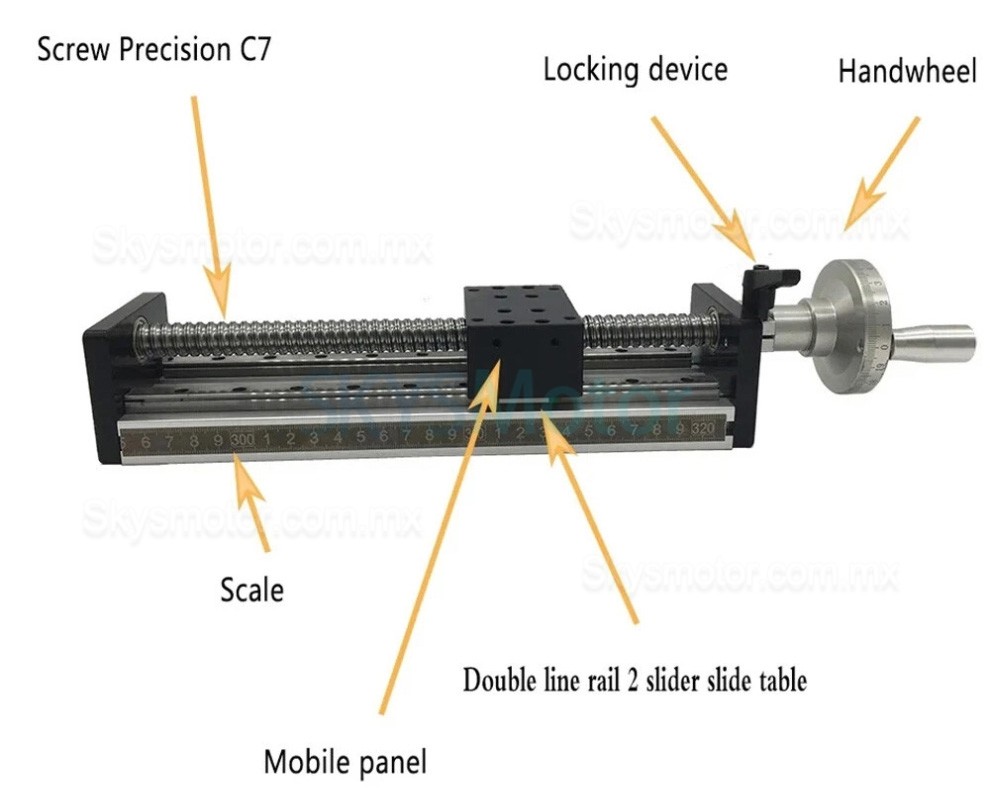

Ajuste manual: Incluye un volante para posicionamiento manual con una precisión de ±0.02 mm.

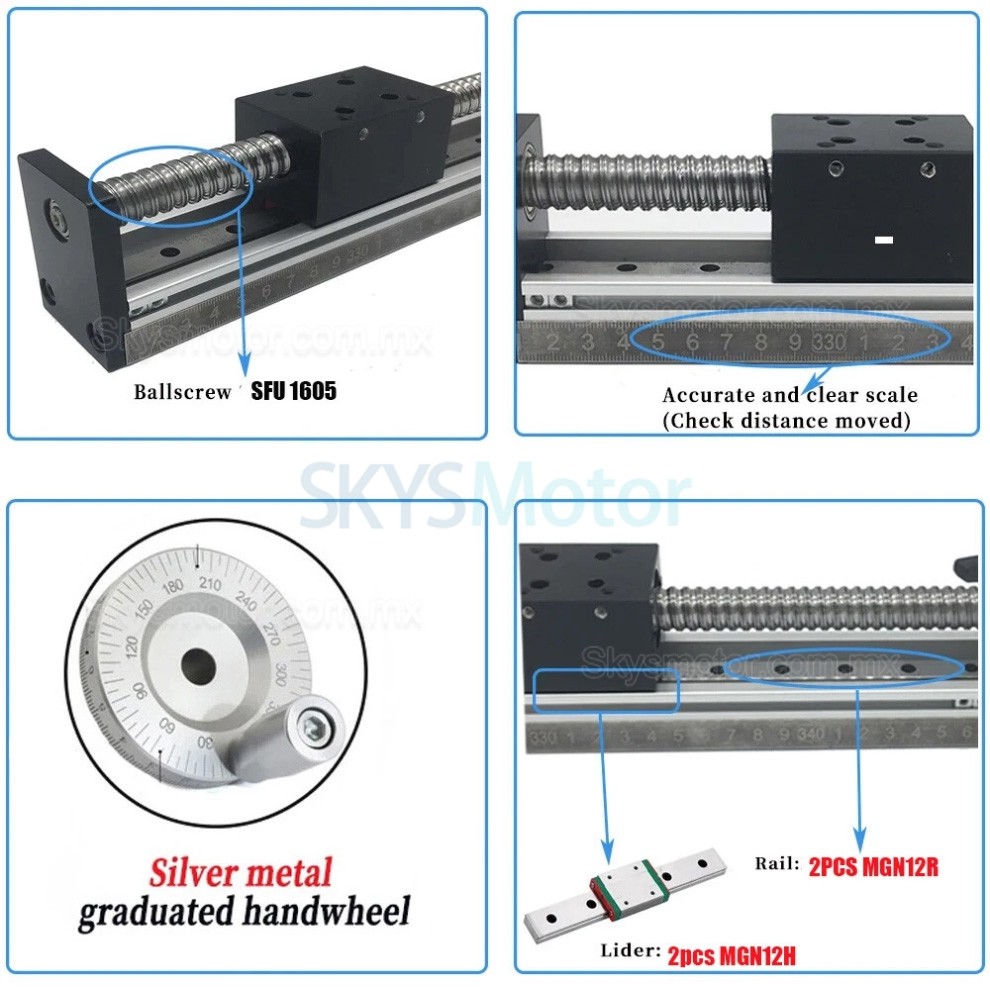

Equipado con un husillo de bolas SFU1605 grado C7 (diámetro 16 mm, paso 5 mm) y rieles lineales MGN12H/MGN12R; la precisión de reposicionamiento es de 0.02–0.03 mm.

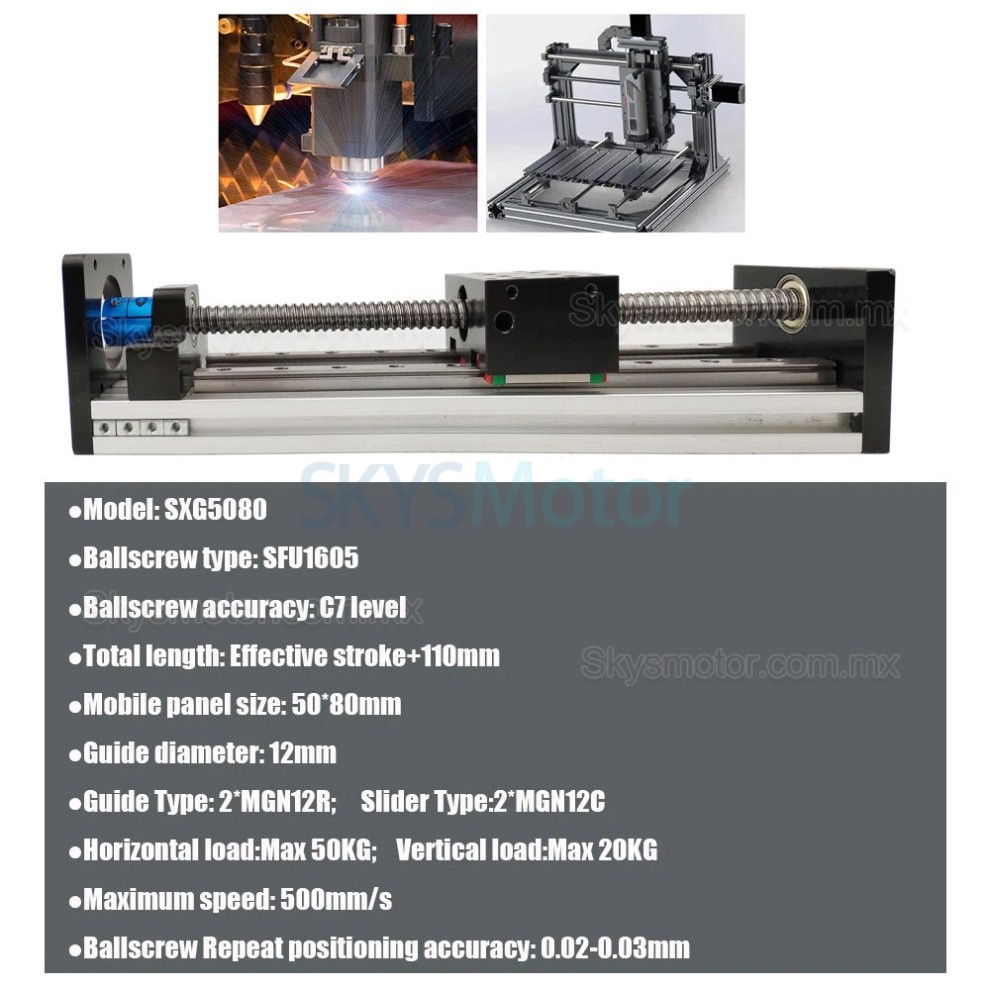

Especificaciones:
Modelo: SXG5080 (mesa de 50*80 mm)
Tipo de husillo de bolas: SFU1605 (Diámetro del tornillo 16 mm, Paso 5 mm - el tornillo da una vuelta y el panel se mueve 5 mm)
Precisión del husillo de bolas: Nivel C7
Carrera efectiva: 100 mm - 300 mm (Opcional)
Longitud total:
Carrera efectiva + 110 mm (Mesa de 50*80 mm)
Tamaño del panel móvil: 50 * 80 mm
Diámetro de guía: 12 mm
Tipo de guía: 2 * MGN12R

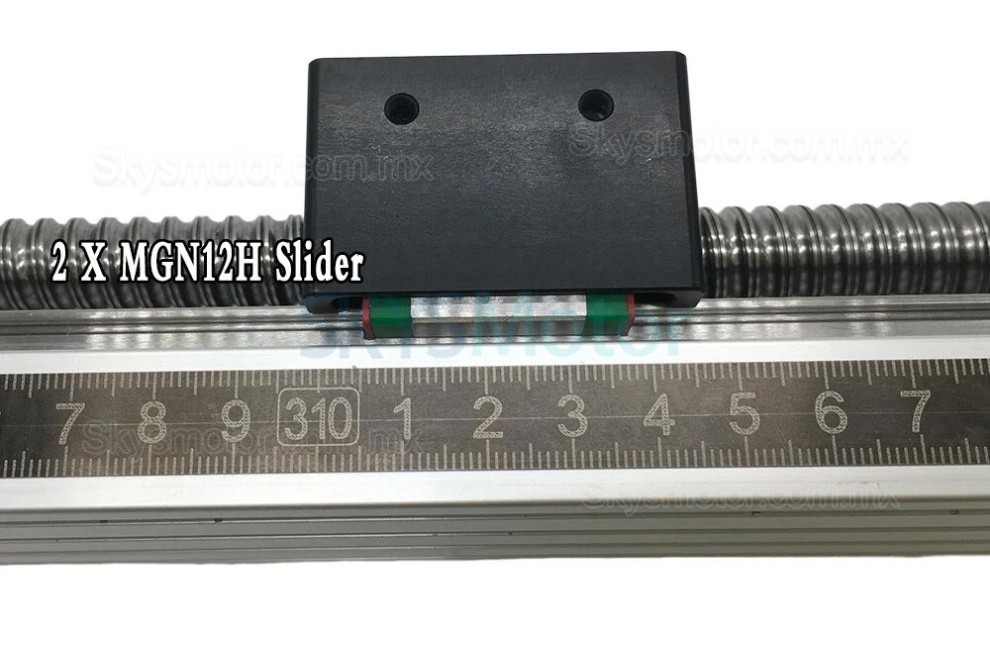

Tipo de deslizador: 2 * MGN12H (para mesa de 50*80 mm)
Carga horizontal: Máx. 60 kg / 132,28 lb (para mesa de 50*80 mm)
Carga vertical: Máx. 30 kg / 66,14 lb (para mesa de 50*80 mm)
Velocidad máxima: 500 mm/s
Precisión de reposicionamiento del husillo de bolas: 0,02 - 0,03 mm
Material del husillo de bolas y riel lineal: Acero al carbono y acero para rodamientos
Material de la placa base: Aleación de aluminio.
Contenido del paquete:
1 x Mesa deslizante con volante manual

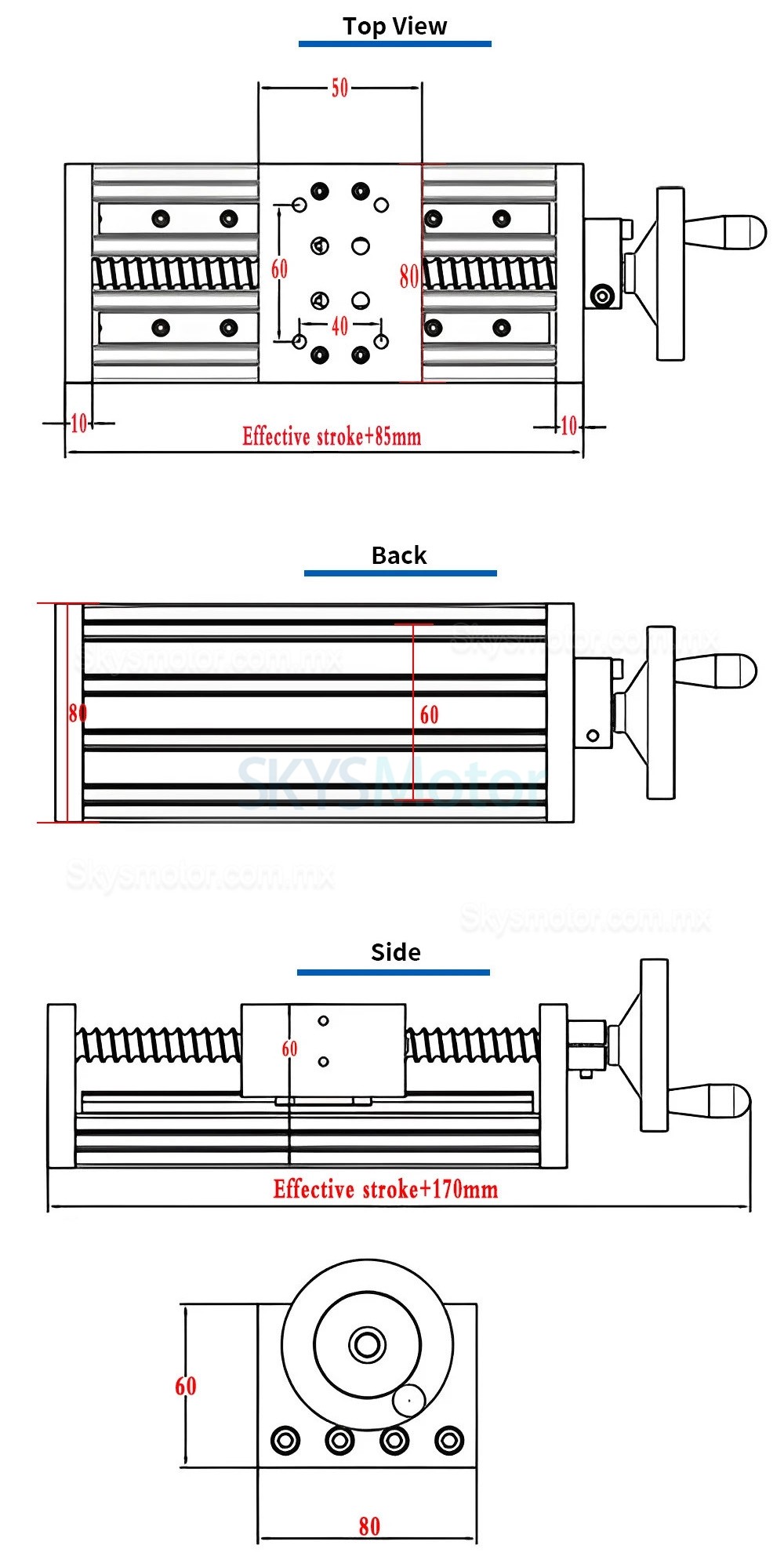

Drawings:
