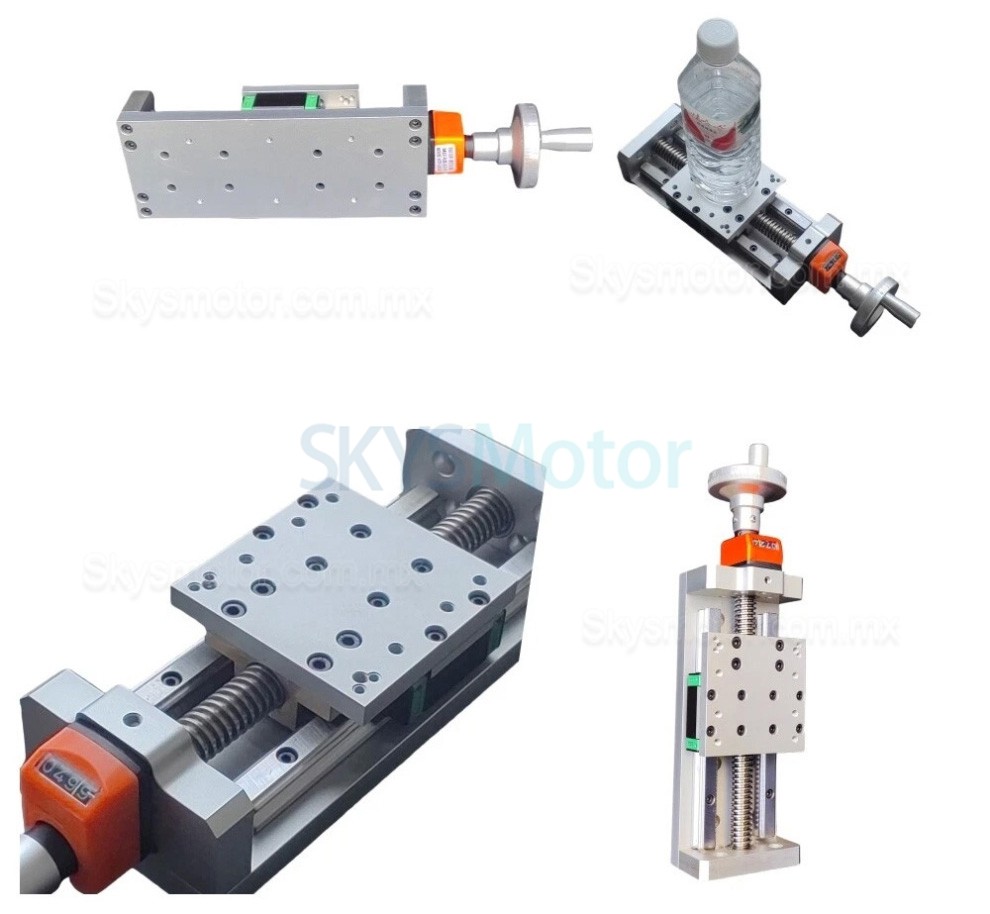

Etapa autoblocante manual CNC, plataforma de posición Z, módulo de tornillo trapezoidal con pantalla digital
Etapa autoblocante manual CNC, plataforma de posición Z, módulo de tornillo trapezoidal con pantalla digital
Descripción
Material: Fabricado con un módulo de perfil de aluminio industrial y tuerca de latón H95.

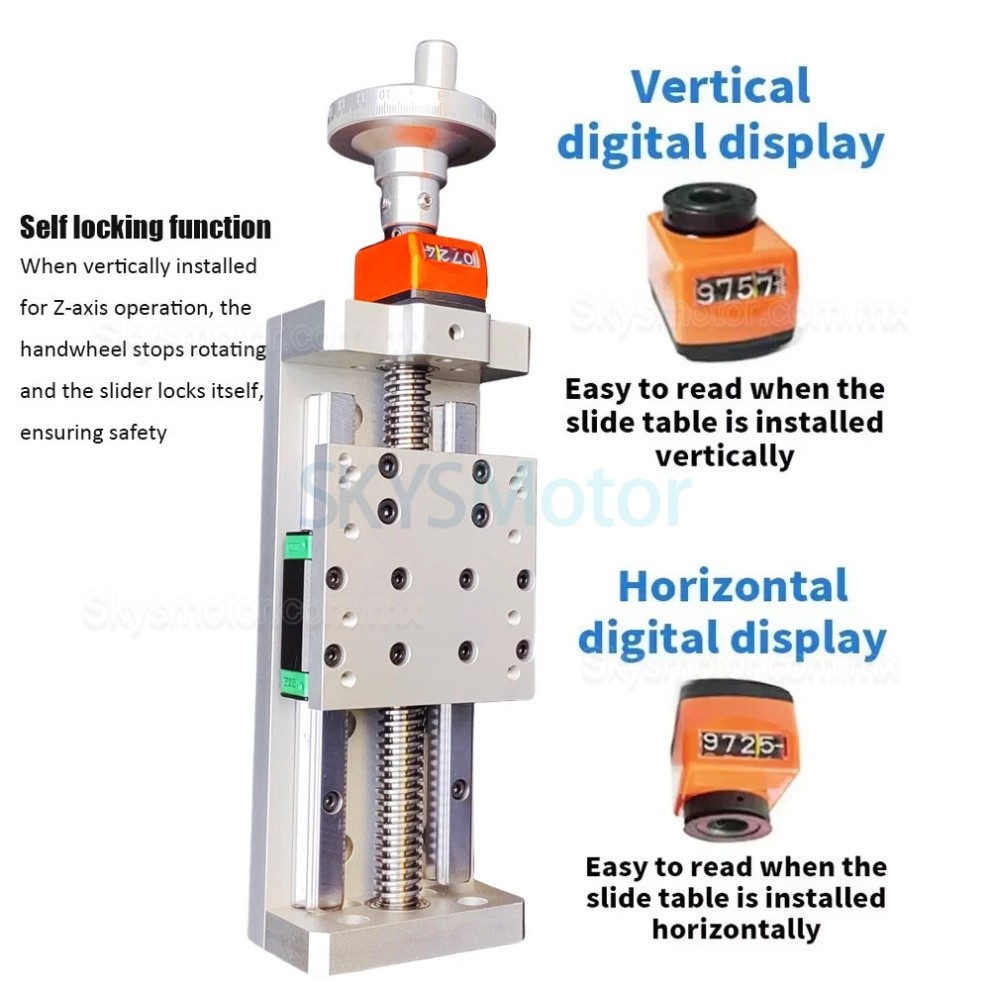

Pantalla digital: Equipado con opciones de pantalla digital horizontal y vertical. La pantalla horizontal admite instalaciones horizontales, mientras que la vertical admite instalaciones verticales.

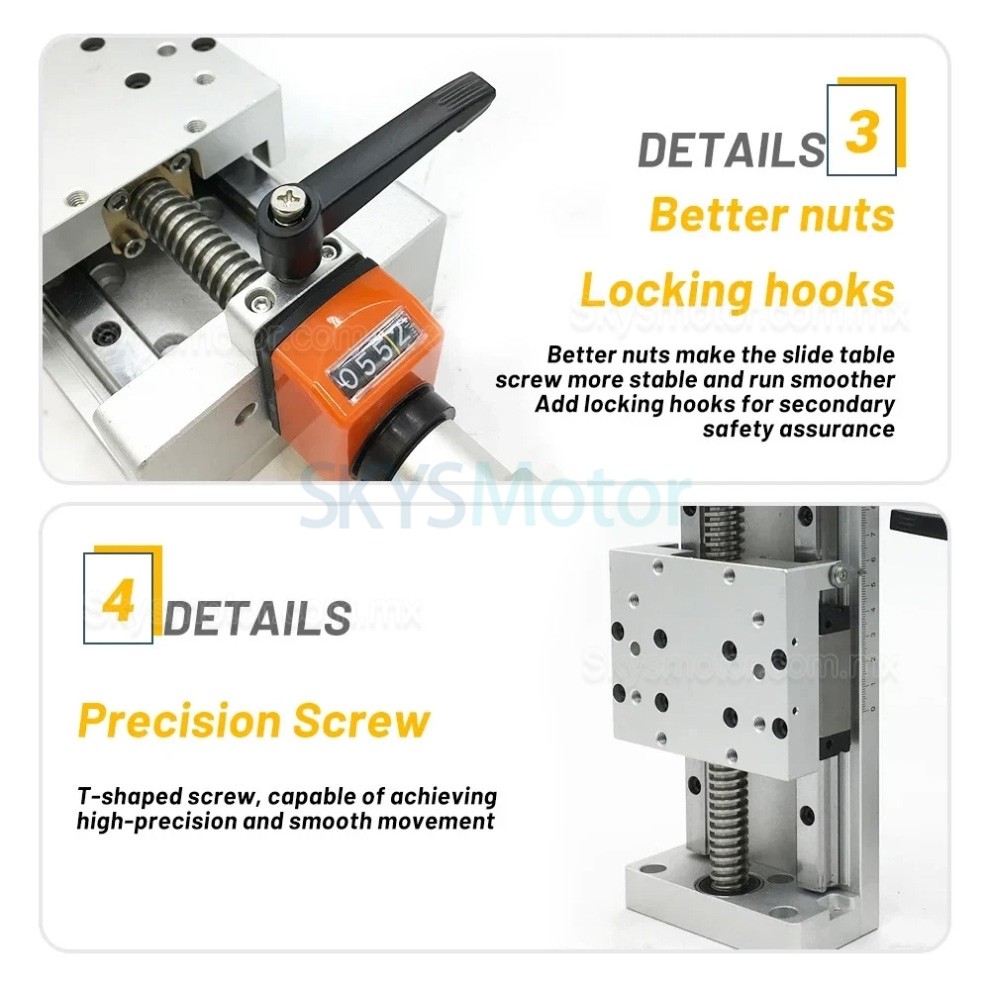

Función de autobloqueo: Cuando el eje Z deja de girar, el panel móvil se bloquea automáticamente para mantener la posición.
Especificaciones:
Tornillo trapezoidal: Diámetro 16 mm, paso 4 mm
Carga nominal: 110 lb

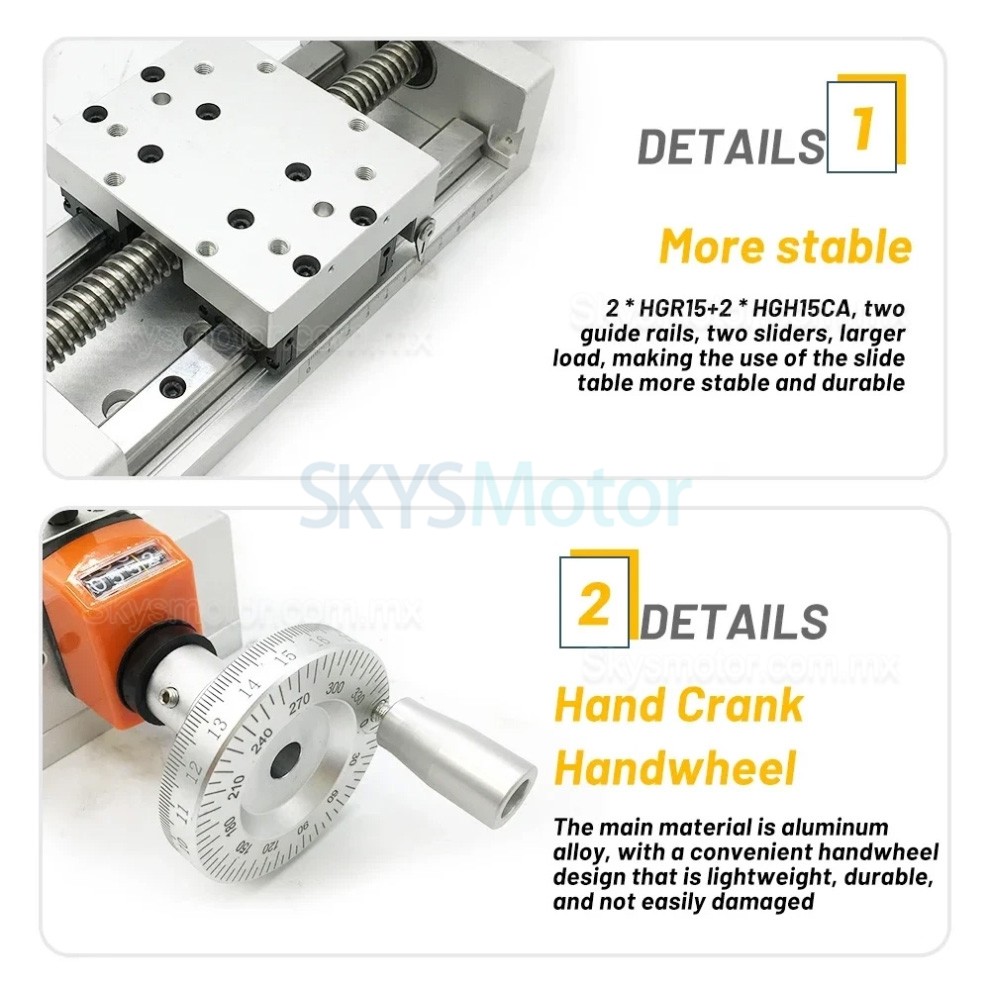

Guía lineal: EGT15 × 2 unidades
Bloque deslizante: EG15 × 2 unidades
Carga vertical máxima: 50 kg (110 lb)
Carga horizontal máxima: 100 kg (220,46 lb)
Tamaño del panel móvil: 100 × 80 mm
Precisión de reposicionamiento: 0,03–0,05 mm
Tipo de tornillo: T1604
Material del tornillo: Acero inoxidable 304
Diámetro del tornillo: 16 mm
Diámetro de la guía: 15 mm
Material de la tuerca: Latón H95
Paso: 4 mm
Guía: EGT15 * 2 unidades
Bloque deslizante: EG15 * 2 unidades
Material del tornillo: Acero inoxidable 304
Módulo: Carrera efectiva + 225 mm
Carga horizontal: Máx. 100 kg (220,46 lb)
Carga vertical: Máx. 50 kg (110,23 lb)
Ancho: 100 mm
Precisión de reposicionamiento del tornillo: 0,03–0,05 mm
Material: Perfil de aluminio industrial

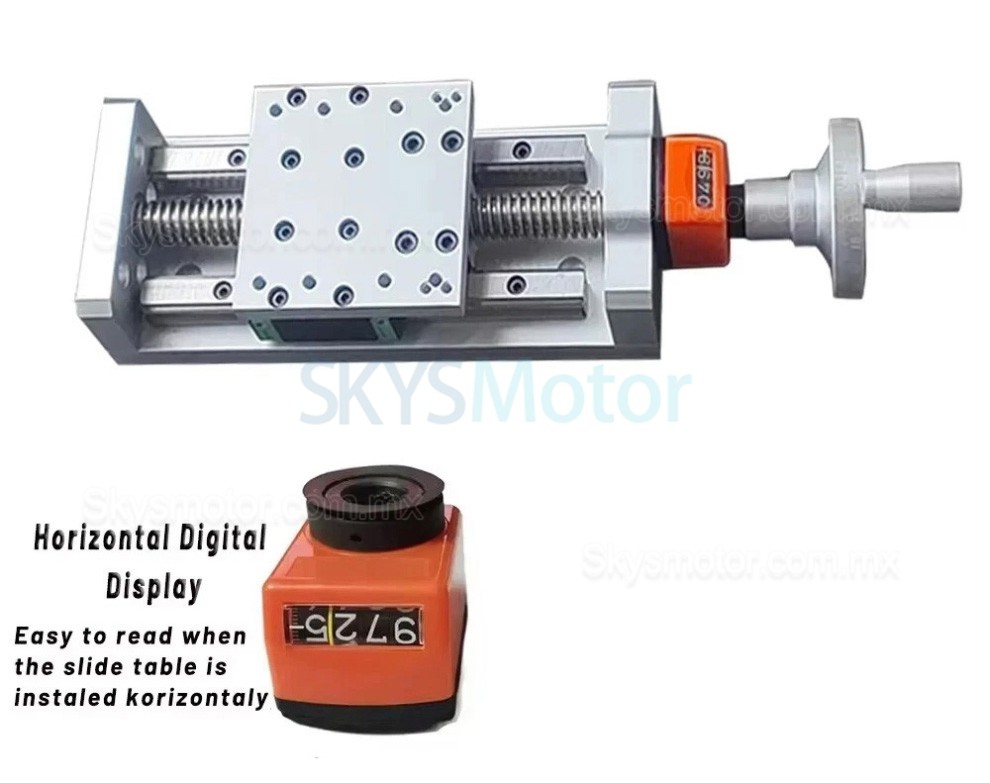

Pantalla digital horizontal (adecuada para lectura cuando la mesa deslizante se instala horizontalmente)
Pantalla digital vertical (adecuada para lectura cuando la mesa deslizante se instala verticalmente)
Contenido del paquete:
1 × Módulo manual
1 × Volante con escala
1 × Pantalla digital (horizontal o vertical)

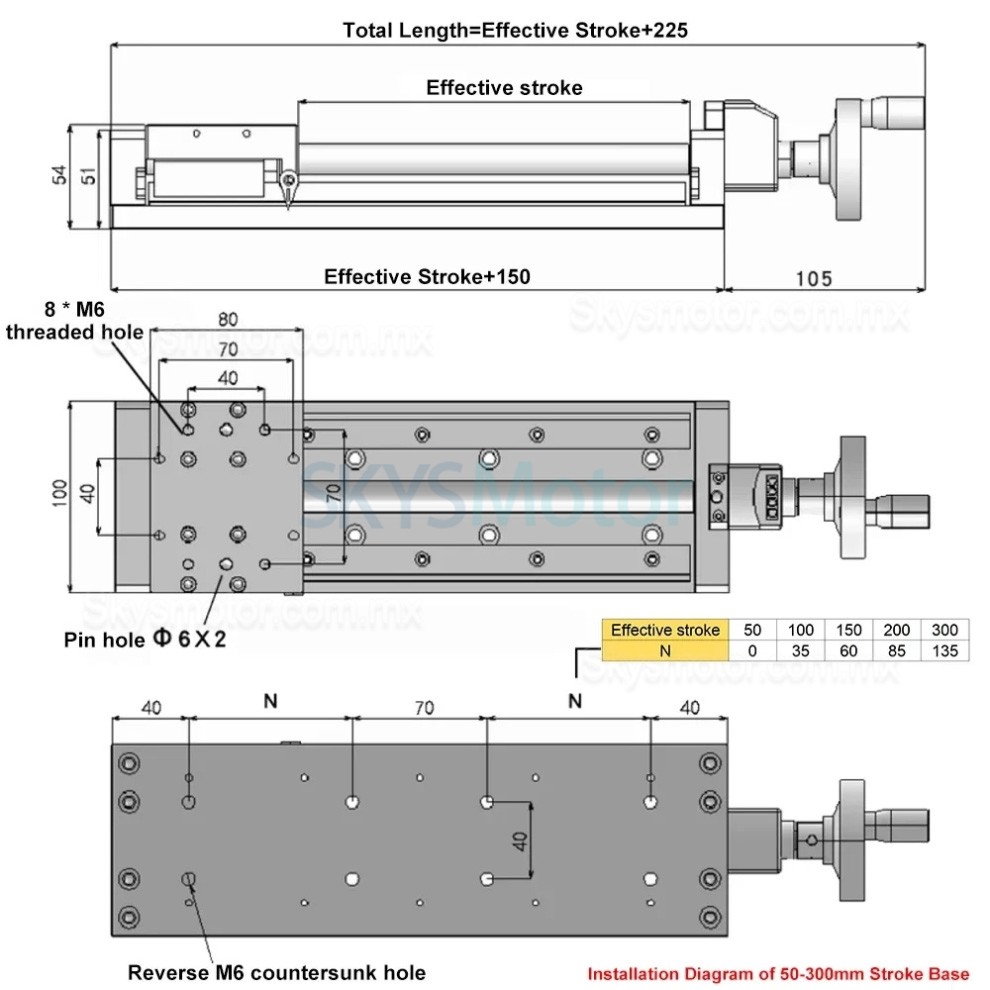

Size Chart:
