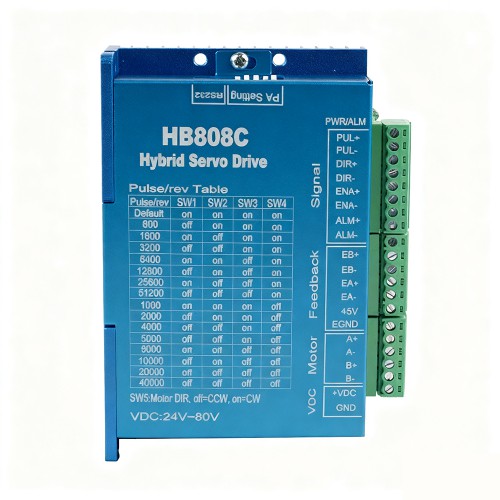

Controlador de motor paso a paso de bucle cerrado bifásico HB808C, CA 18-80 V para motores Nema 17/23/24
- Manuales y Documentación:
Controlador de motor paso a paso de bucle cerrado bifásico HB808C, CA 18-80 V para motores Nema 17/23/24
Controlador de motor paso a paso de lazo cerrado bifásico HB808C, CA 18-80 V para motores Nema 17/23/24
El controlador digital de motor paso a paso HB808C es una solución versátil y de alto rendimiento diseñada para aplicaciones de control de movimiento preciso. Operando en un amplio rango de voltaje de 24 VCC a 80 VCC, proporciona corrientes de salida continuas de hasta 8.0 A, con corrientes pico que alcanzan los 13 A, asegurando un rendimiento robusto para tareas exigentes. Utilizando tecnologías avanzadas de Control Orientado por Campo (FOC) y Modulación por Ancho de Pulso de Vector Espacial (SVPWM), el HB808C ofrece control de lazo cerrado que combina los beneficios de los sistemas paso a paso y servo. Esta integración resulta en una precisión mejorada, una reducción en la generación de calor y una mayor eficiencia del motor.
El controlador admite múltiples modos de control, incluidos posición, velocidad y par, y acepta comandos de pulso/dirección tanto diferenciales como de extremo único. Con una frecuencia de pulso máxima de 500 kHz, se adapta a operaciones de alta velocidad. El HB808C es compatible con motores paso a paso híbridos NEMA 23-86 equipados con codificadores, lo que lo hace adecuado para una amplia gama de aplicaciones. Para configuración y monitoreo, el controlador cuenta con un puerto serie RS232, que permite a los usuarios ajustar parámetros como la resolución (que varía de 400 a 25600 pulsos por revolución), configuraciones de corriente y parámetros del lazo mediante el software ProTuner. Los mecanismos de protección incorporados protegen contra sobretensión, subtensión, sobrecorriente y errores de seguimiento, garantizando un funcionamiento confiable y seguro.
Características:
Amplio rango de voltaje de entrada: de 24 VCC a 80 VCC.
Corriente de salida continua de hasta 8.0 A; corriente pico de hasta 13 A.
Admite modos de control de posición, velocidad y par.
Acepta comandos de pulso/dirección diferenciales y de extremo único.
Frecuencia de pulso máxima de 500 kHz.
Compatible con motores paso a paso híbridos NEMA 23-86 con codificadores.
Puerto serie RS232 para configuración y monitoreo.

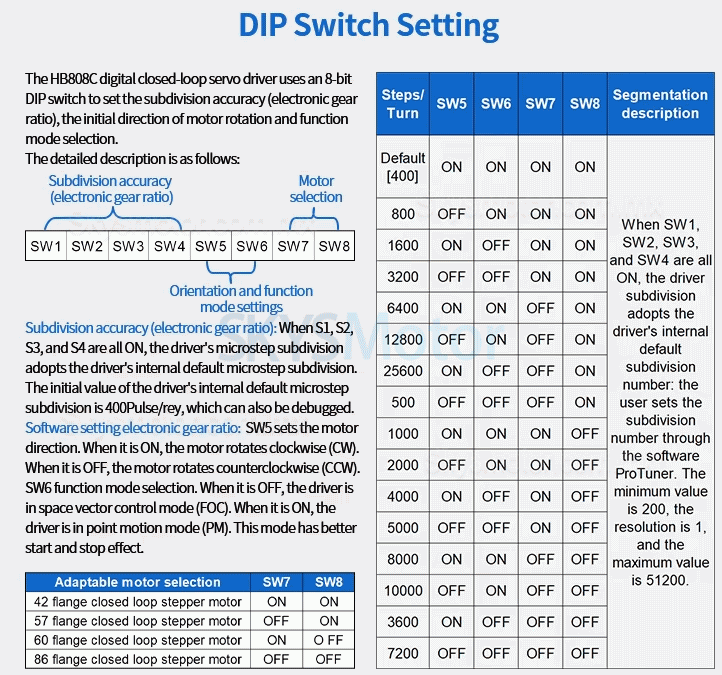

Resolución ajustable de 400 a 25600 pulsos por revolución.
Protección incorporada contra sobretensión, subtensión, sobrecorriente y errores de seguimiento.
Utiliza tecnologías FOC y SVPWM para un control de lazo cerrado eficiente.
Especificaciones:
Modelo: HB808C
Voltaje de entrada: 24 VCC – 80 VCC
Corriente de salida continua: 8,0 A
Corriente de salida pico: 13 A
Modos de control: Posición, Velocidad, Par
Frecuencia de entrada de pulso: Hasta 500 kHz
Tipos de motor compatibles: Motores híbridos bifásicos con codificador (NEMA 17/23/24)
Interfaz de comunicación: RS232
Configuraciones de resolución: 400 – 25600 pulsos/rev
Funciones de protección: Sobretensión, Subtensión, Sobrecorriente, Error de seguimiento
Método de refrigeración: Refrigeración natural o por aire forzado
Temperatura de funcionamiento: -5 °C ~ +45 °C
Temperatura de almacenamiento: -20 °C ~ +65 °C
Humedad: 40% ~ 90% HR
Tabla de tallas:
.jpg "Controlador de motor paso a paso de bucle cerrado bifásico HB808C, CA 18-80 V para motores Nema 17/23/24")
| Especificación del controlador paso a paso | |
|---|---|
| Entrada máxima de pulsos(kHZ) | 500 |
| Micropaso (Pasos/rev.) | 400-25600 |
| Voltaje de entrada(V) | 20V-80V |
| Corriente de salida(A) | 8 |

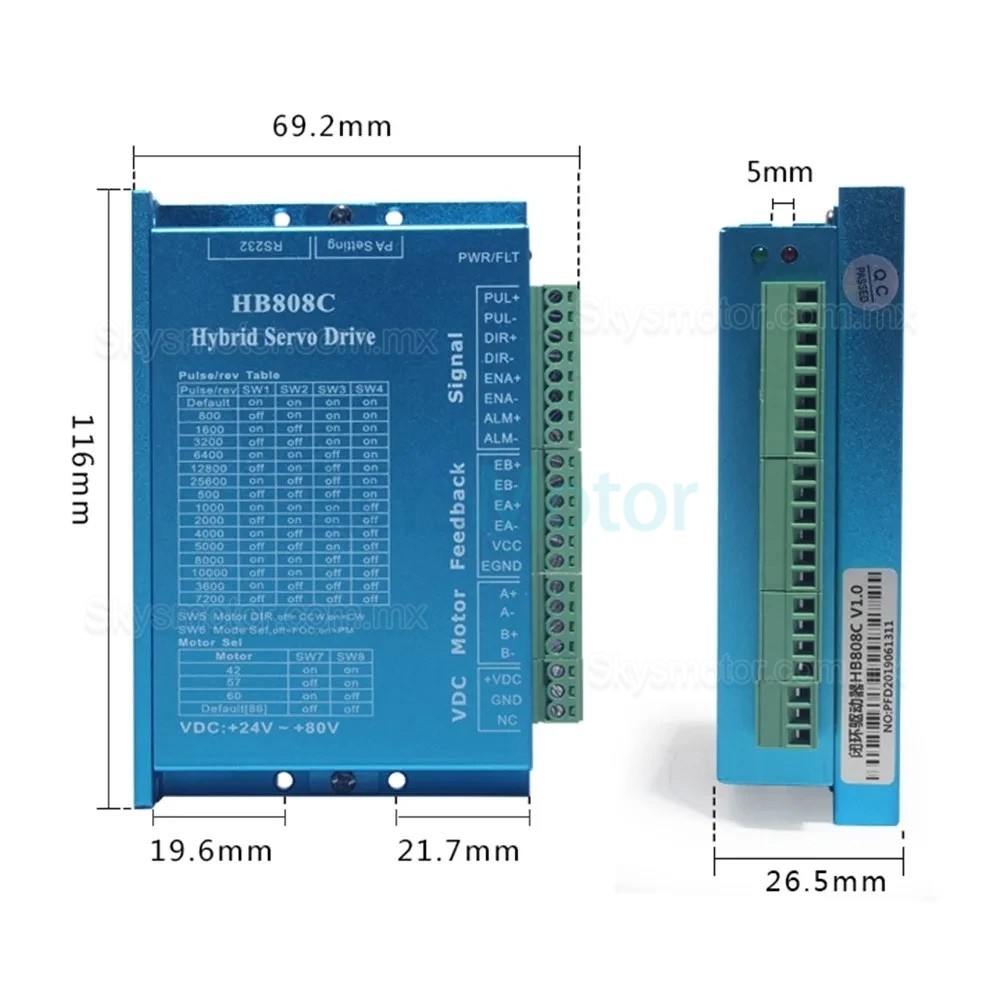

| Especificación física | |
| Peso(gramos) | 1500 |
-
