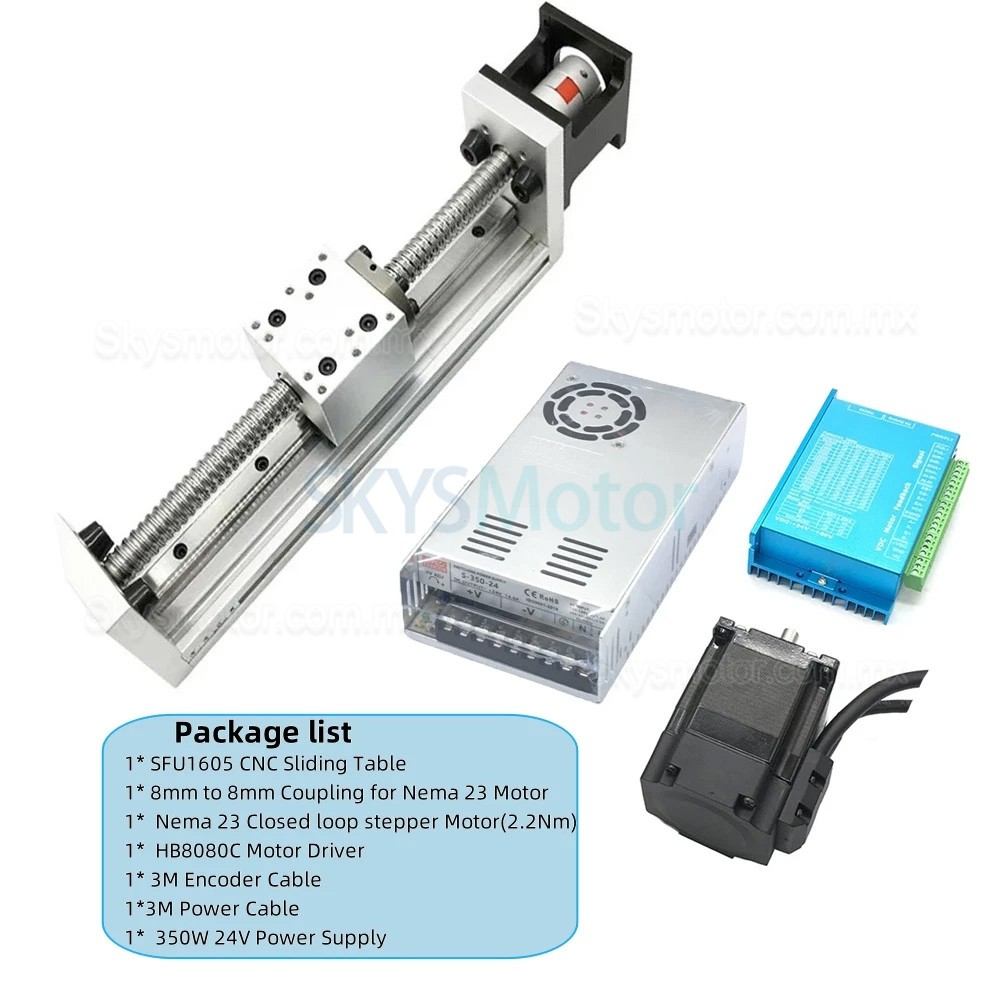

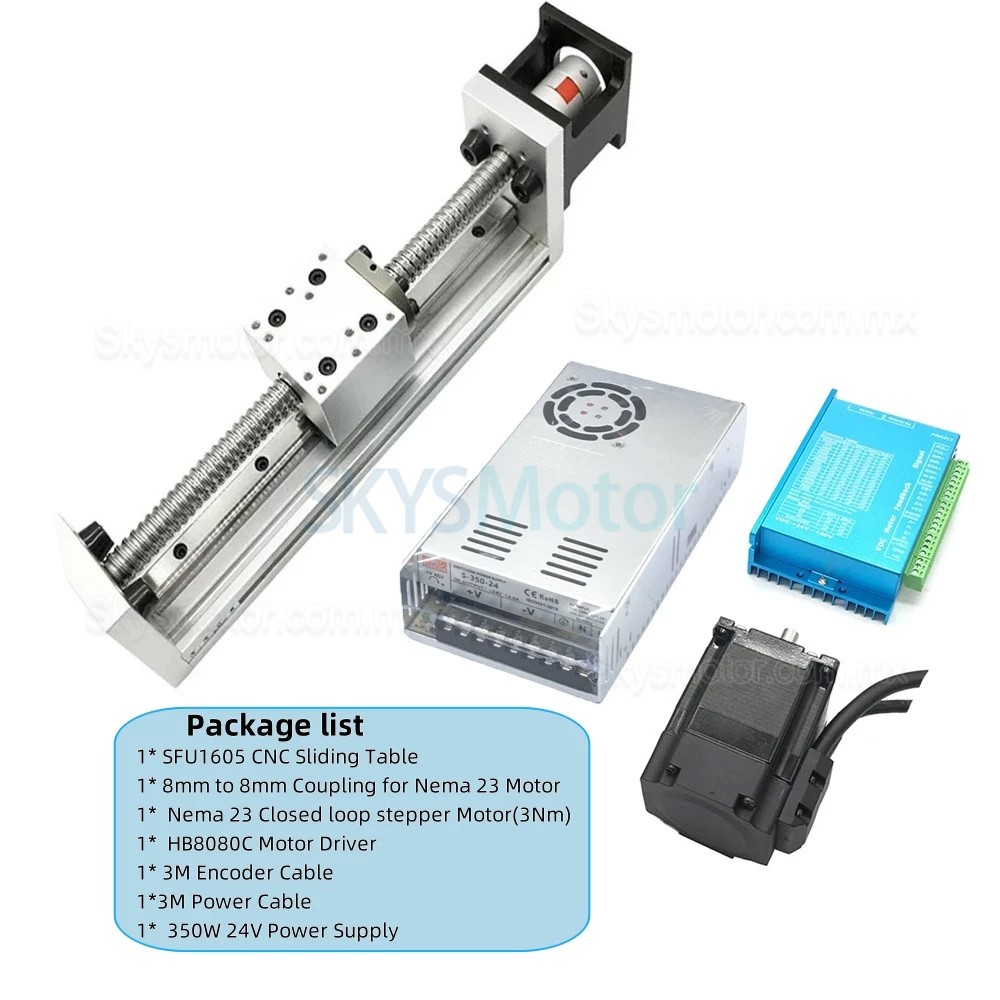

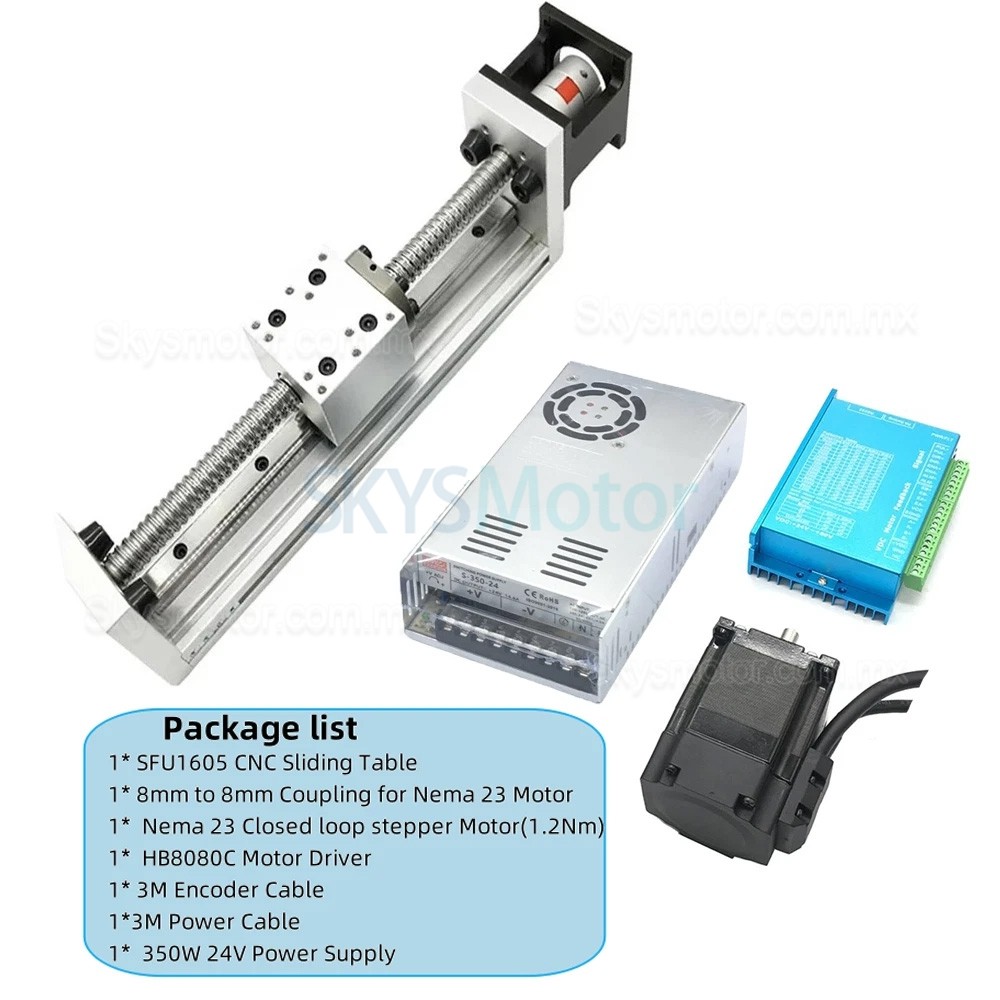

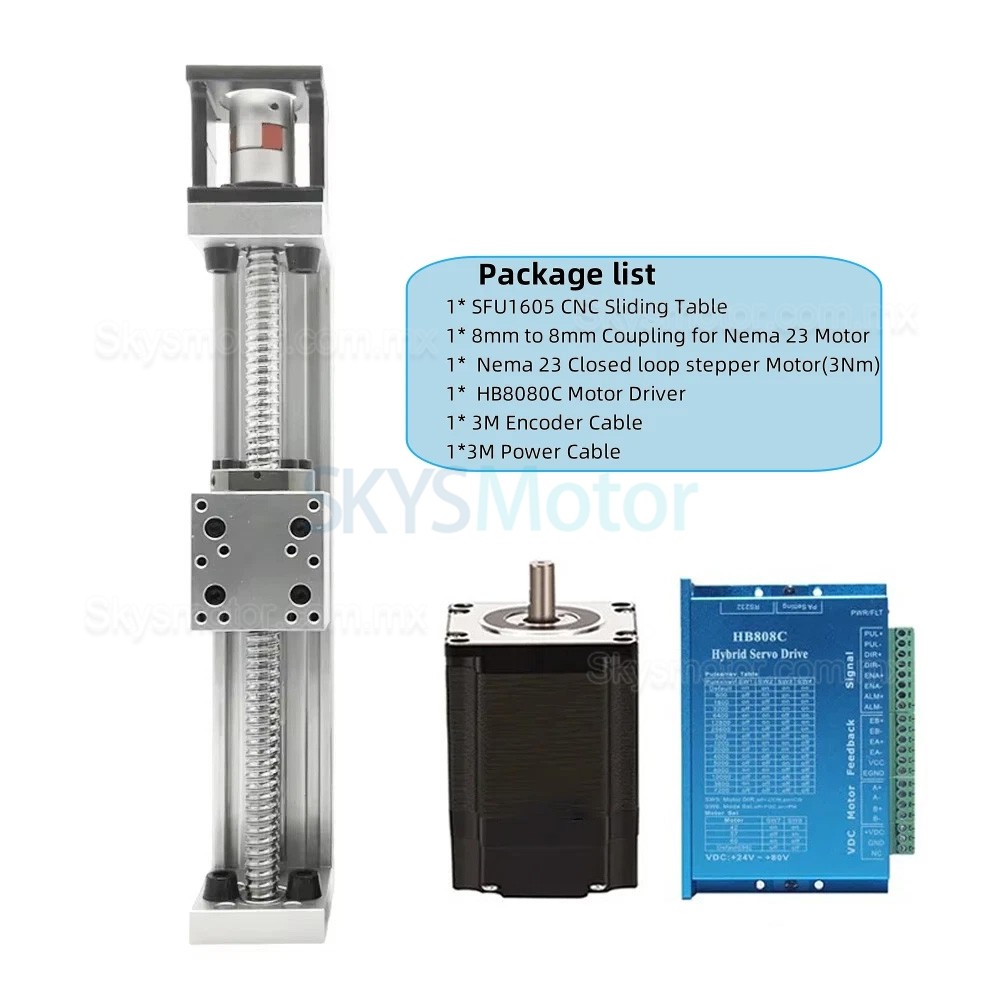

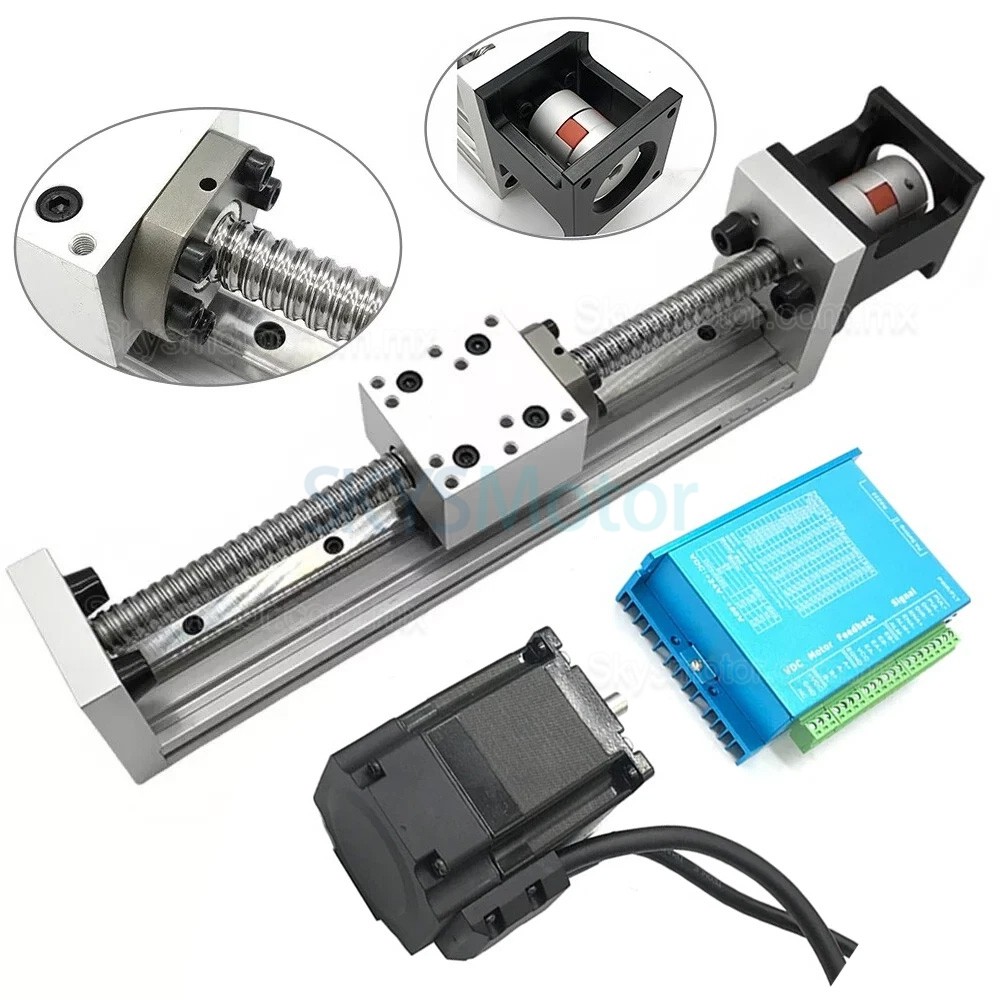

Etapa lineal motorizzato DXG-YR60, kit de mesa deslizante CNC con motor paso a paso de bucle cerrado Nema 23 y kit de controlador

Etapa lineal motorizzato DXG-YR60, kit de mesa deslizante CNC con motor paso a paso de bucle cerrado Nema 23 y kit de controlador

Características:
Husillo de bolas grado C7 con repetibilidad de ±0.02–0.03 mm.
Soporta cargas de hasta 60 kg horizontalmente y 30 kg verticalmente.
Sistema de motor de lazo cerrado con retroalimentación de codificador ayuda a prevenir la pérdida de pasos.
Subdivisión de 16 pasos y frecuencia de respuesta de 200 kHz.
La regulación de corriente inteligente ayuda a reducir el consumo de energía con carga baja y soporta la salida de par con carga alta.
Compatible con entrada de 5–24 V, no requiere resistencia externa.
Rango de voltaje: 20~80 VCA / 30-110 VCC.
Retardo de pulso ajustable (por defecto 40 ms).
Puertos de alarma externa y salida de posición para monitoreo del sistema.
Componentes estructurales fabricados en acero al carbono, acero para rodamientos y aleación de aluminio.

Aplicaciones:
Maquinaria CNC (elevadores de eje Z, mesas de fresadora, grabadores láser).
Sistemas de automatización (unidades pick-and-place, transportadores de ensamblaje).
Dispositivos de laboratorio (plataformas para microscopio, plataformas de prueba).
Impresoras 3D (etapas de movimiento de precisión).
Equipos industriales (máquinas de envasado, conjuntos de accesorios).

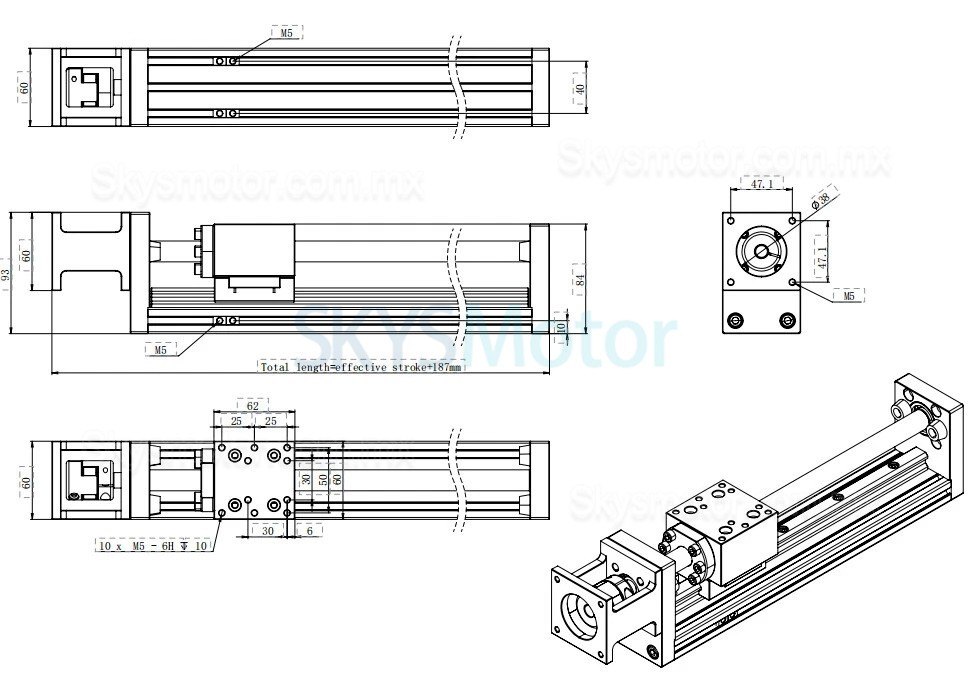

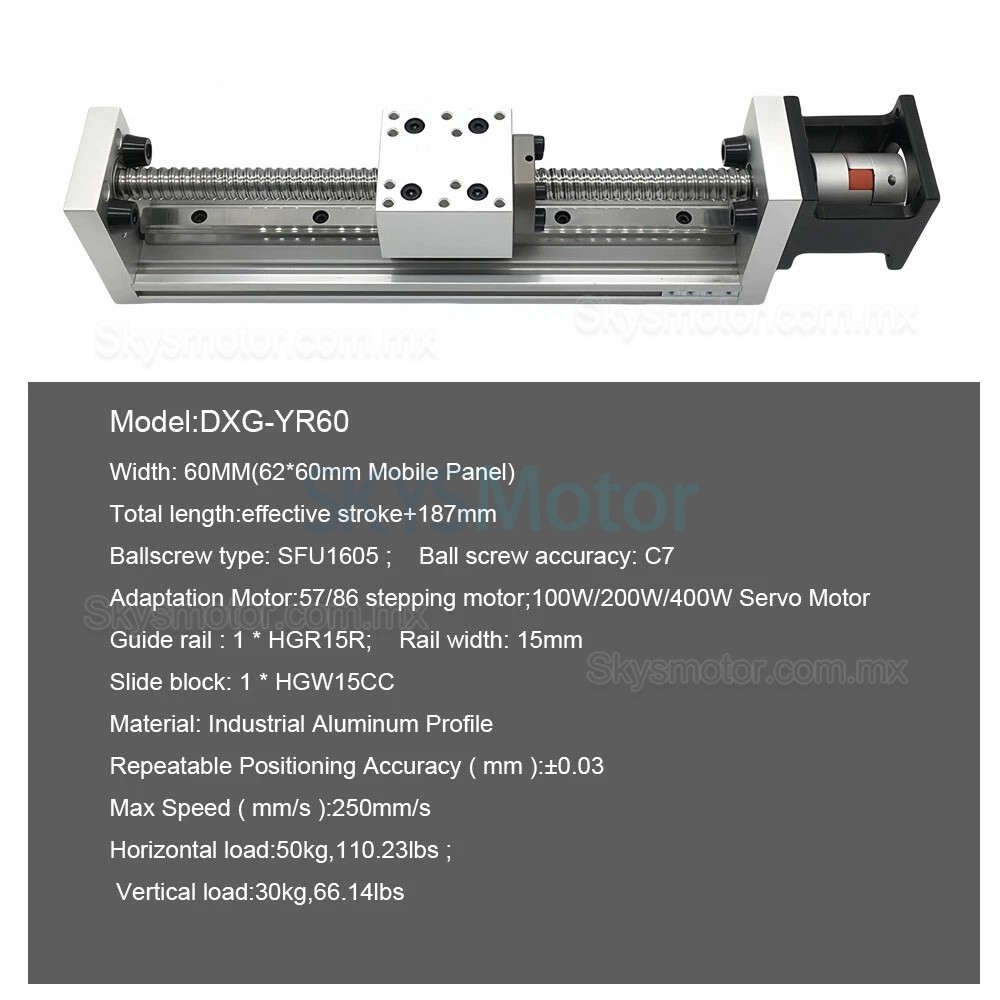

Parámetros:
Modelo: DXG-YR60

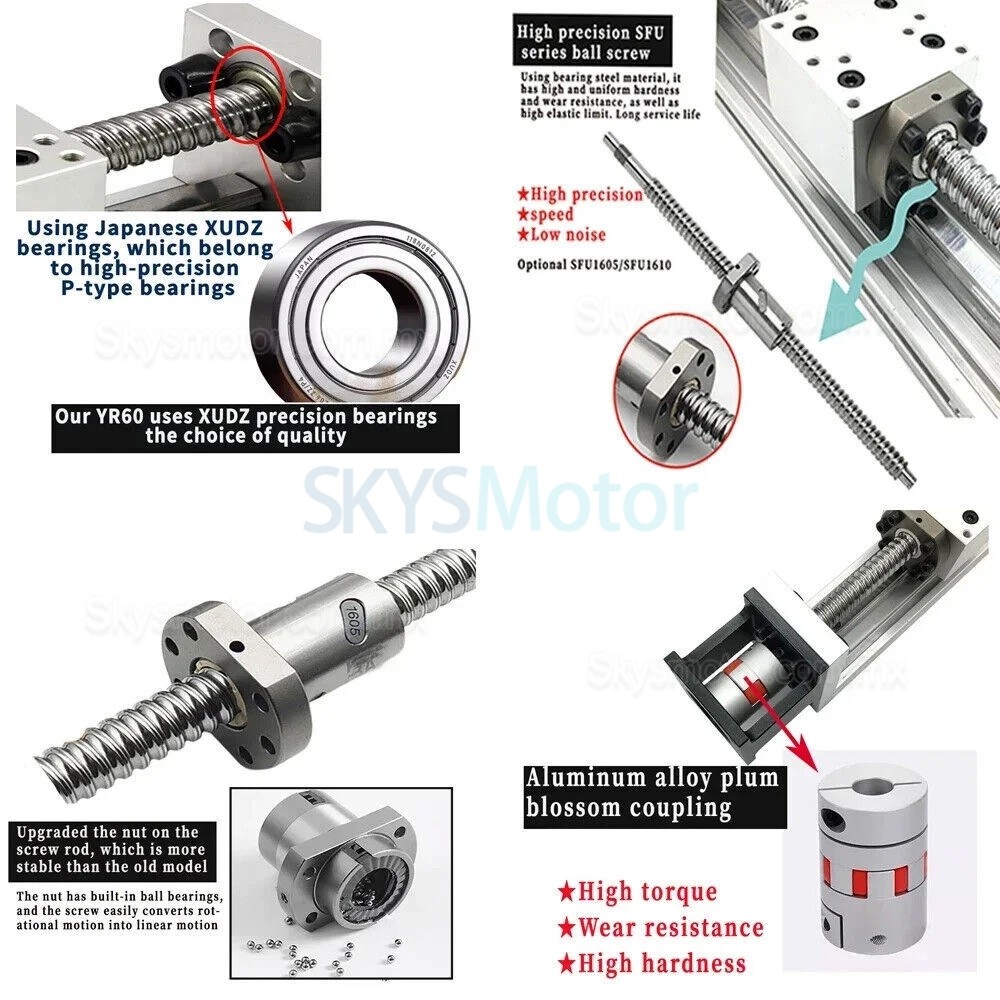

Tipo de husillo de bolas: SFU1605 (diámetro 16 mm, paso 5 mm)
Precisión del husillo de bolas: Grado C7

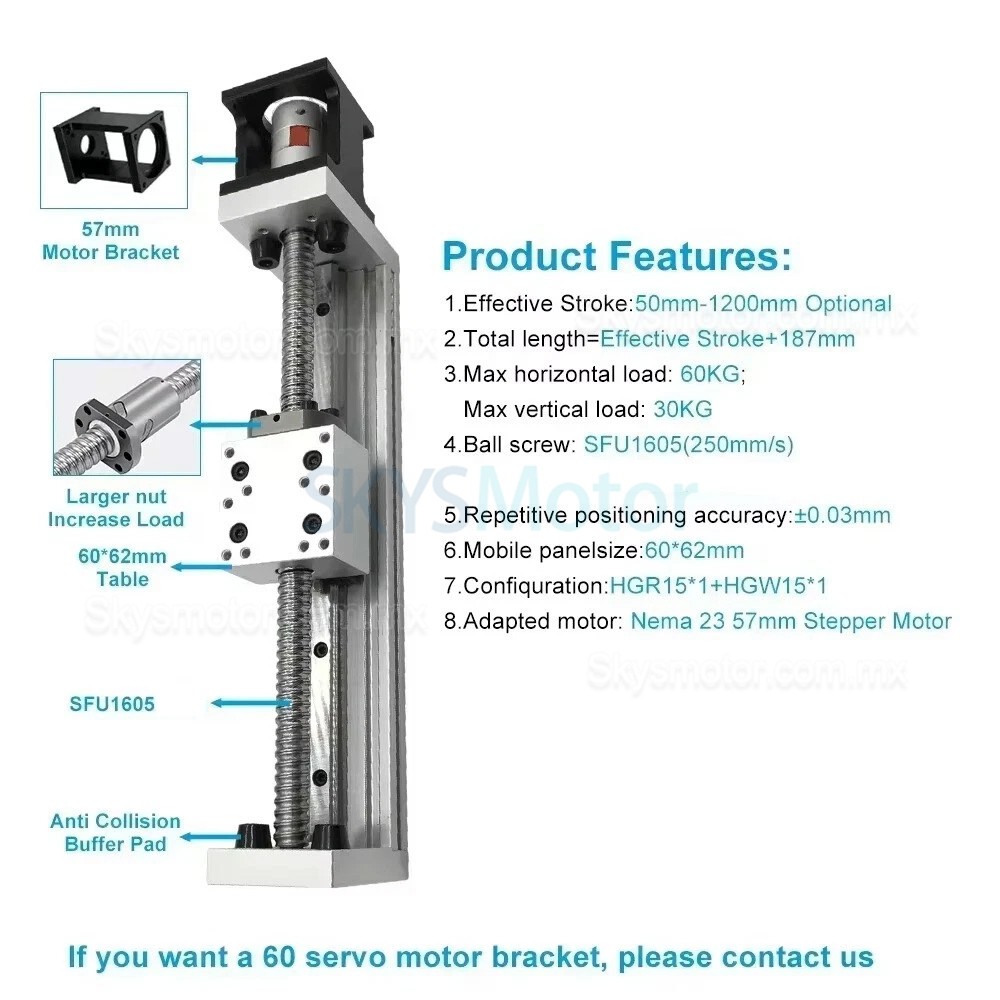

Carrera efectiva: 100–300 mm (opcional)
Longitud total: Carrera + 187 mm
Panel móvil: 60 × 62 mm
Ancho del deslizador: 60 mm

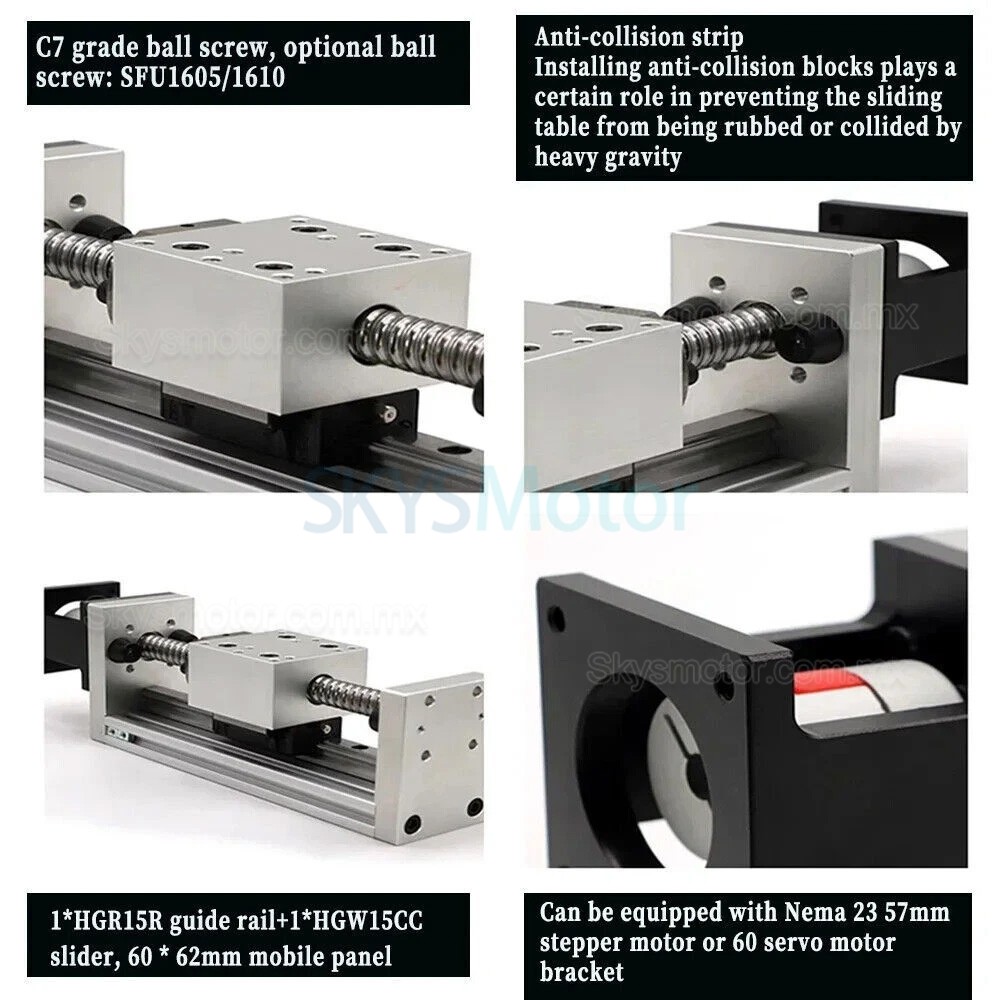

Tipo de guía: HGR15R, tipo de deslizador: HGW15CC
Carga horizontal: 60 kg máx.
Carga vertical: 30 kg máx.
Precisión de reposicionamiento: ±0,02–0,03 mm

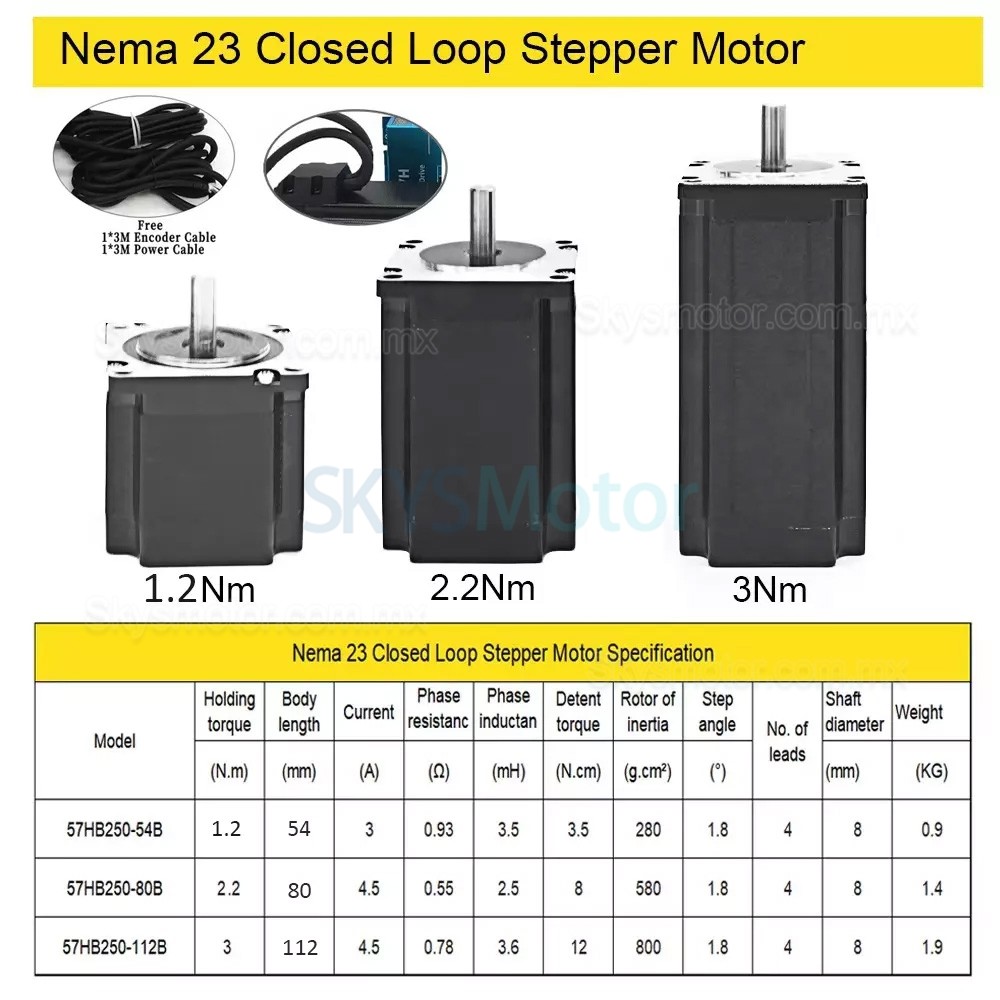

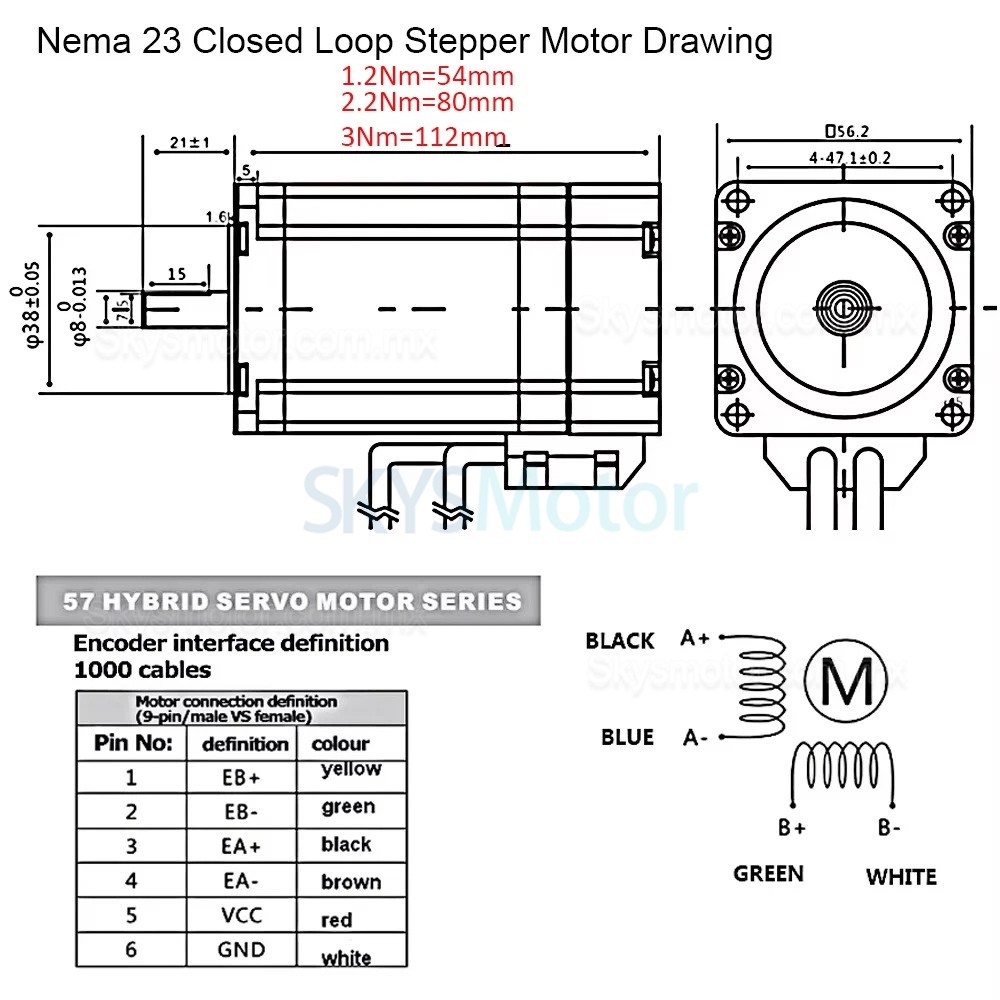

Soporte de motor: Motor paso a paso Nema 23 / servo de 60 mm
Material: Acero al carbono, acero para rodamientos, aleación de aluminio

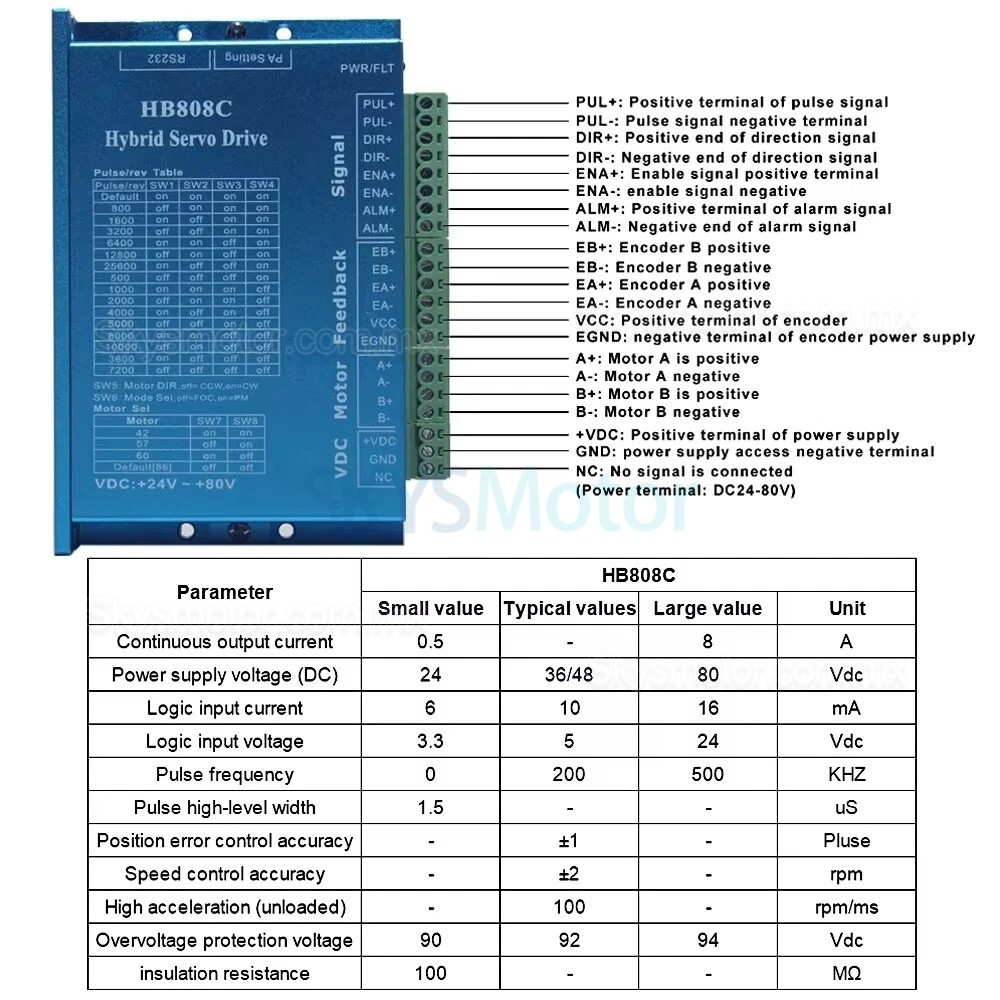

Especificaciones del controlador HB808C:
Modelo: HB808C
Tipo: Controlador de paso a paso de lazo cerrado DSP
Corriente pico máxima: 8 A
Frecuencia de respuesta de impulso: 200 kHz
Controlador de micropasos: 200~51200 ppr (pulsos por revolución)
Voltaje de entrada: 20~80 VCA / 30-110 VCC
Función de protección: Sobretensión, sobrecorriente, error de seguimiento, prueba excedida
Entrada de señal: Admite modos PUL/DIR y CW/CCW (diferencial)
Compatible con señal de: 5~24 V (no necesita resistencia)
Tipo de refrigeración: Refrigeración por aire
Corriente de señal lógica: 7-16 mA
