Etapa de guía lineal CNC completamente sellado, mesa deslizante de husillo de bolas QMF40 con motor paso a paso y controlador
Etapa de guía lineal CNC completamente sellado, mesa deslizante de husillo de bolas QMF40 con motor paso a paso y controlador

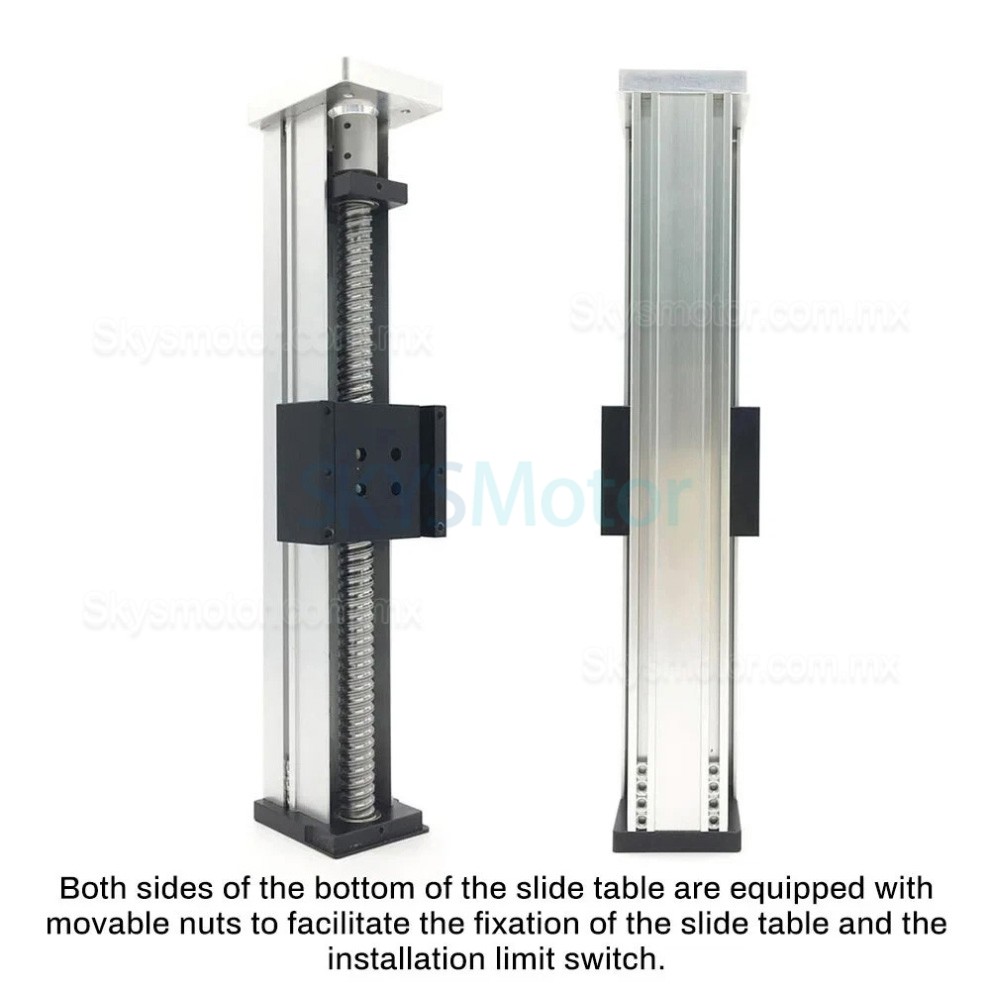

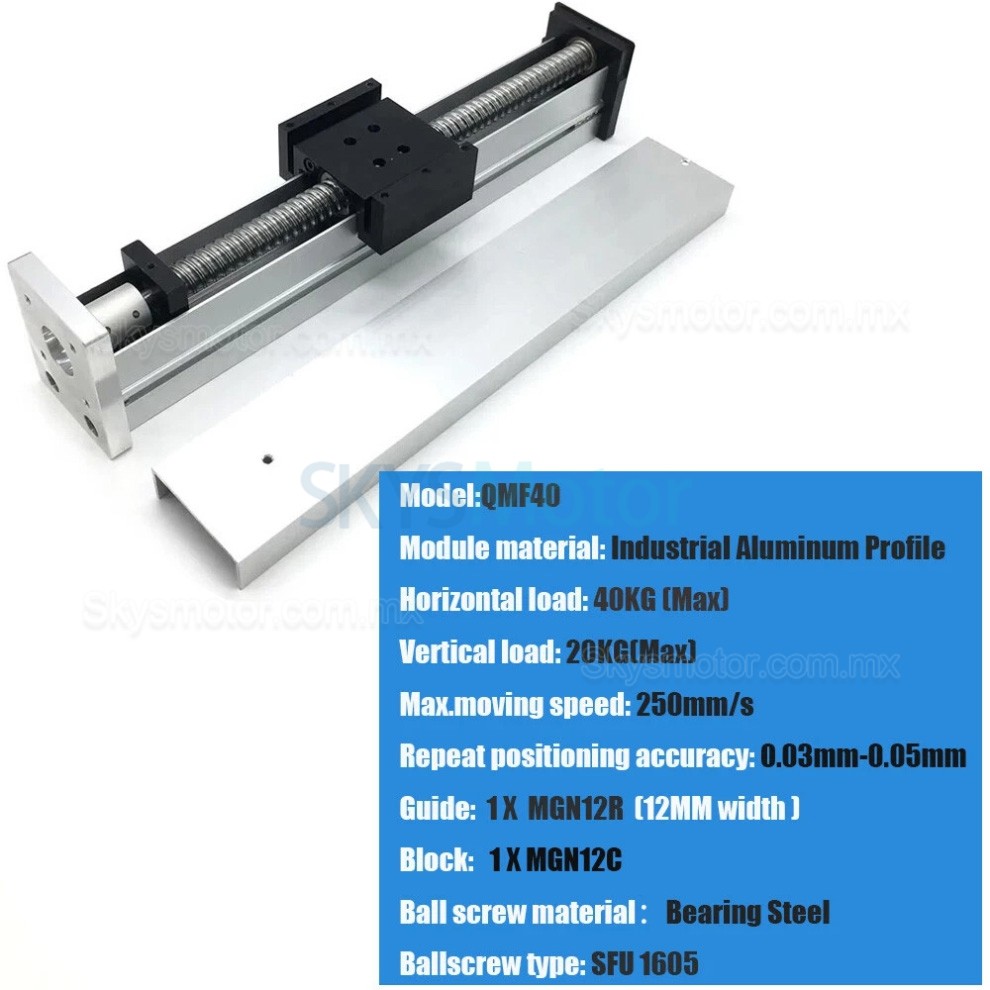

Sistema de Motor de Actuador Lineal Eléctrico:
Modelo: QMF40

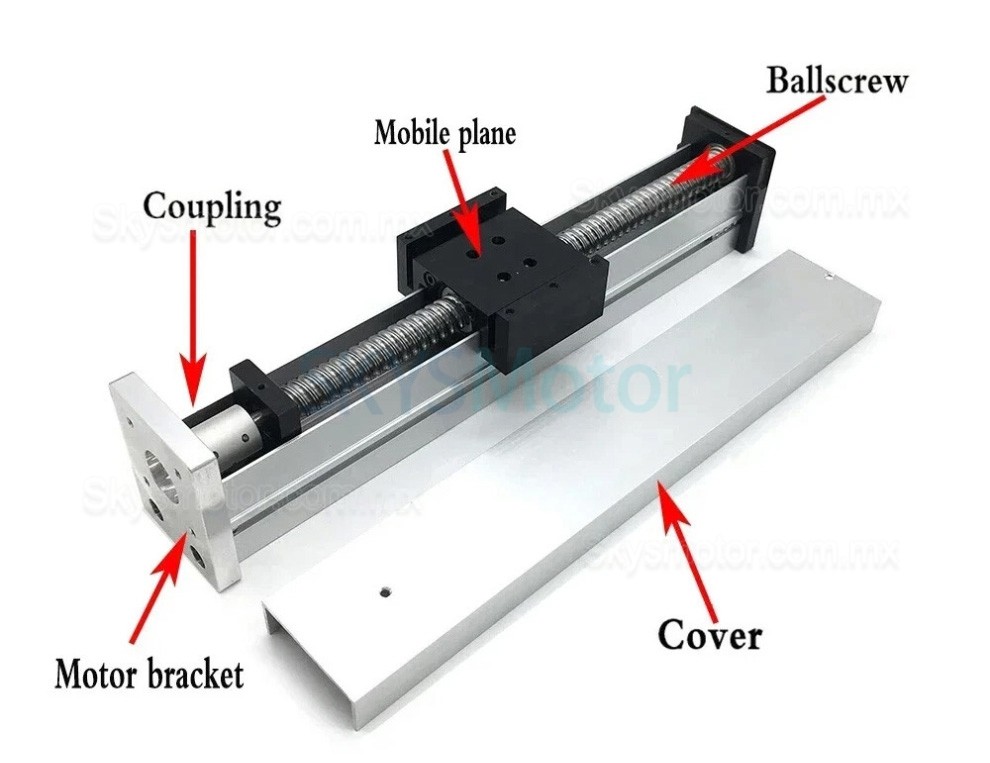

Material: Carcasa de aleación de aluminio y husillo de bolas de acero para rodamientos
Opciones de carrera: 100–500 mm
Capacidad de carga horizontal: 40 kg
Capacidad de carga vertical: 20 kg
Ancho del módulo: 42 mm
Precisión de reposicionamiento: 0,03–0,05 mm

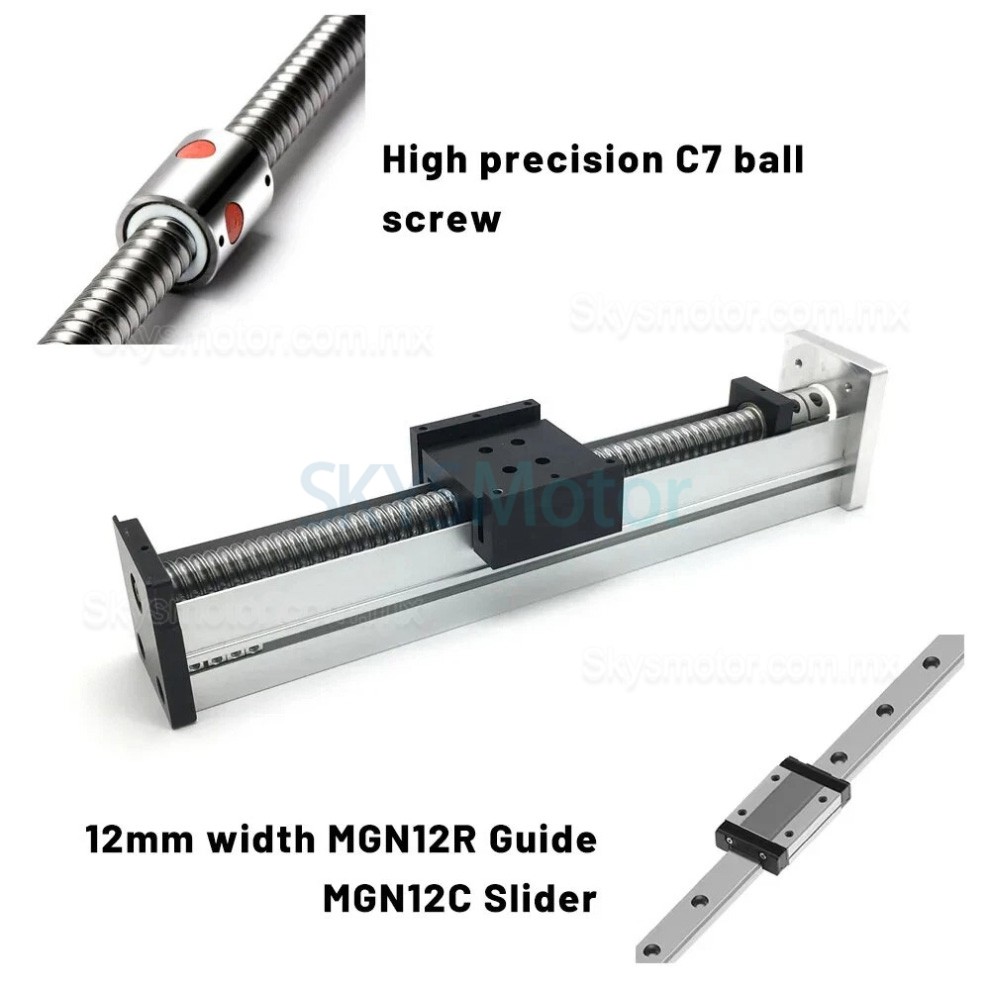

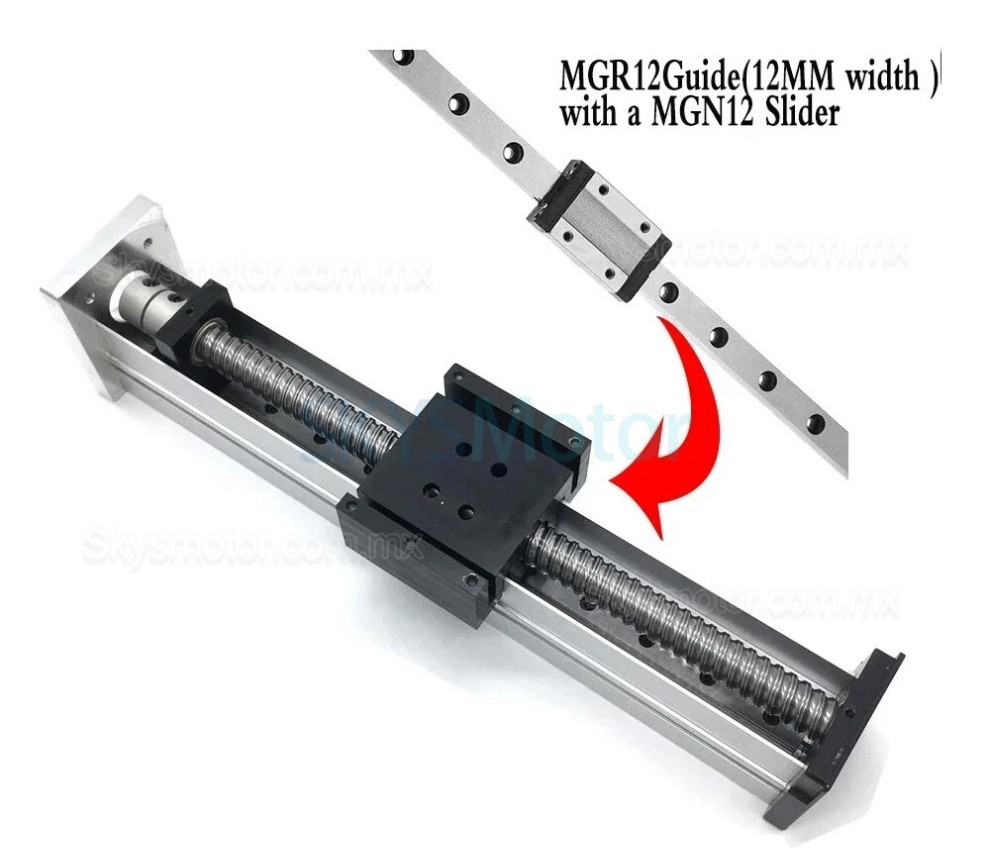

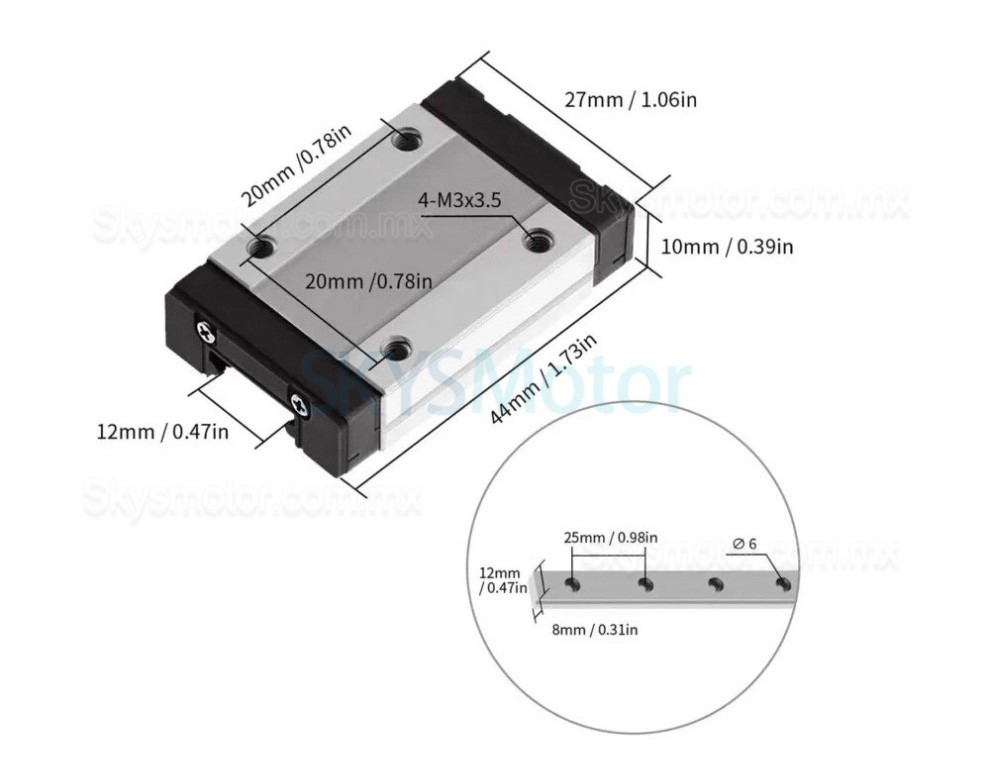

Guía: Riel MGN12R, bloque MGN12C
Tipo de husillo de bolas: 1605 (diámetro 16 mm, paso 5 mm), precisión C7
Velocidad máxima: 250 mm/s
Soporte de motor: Soporte para motor paso a paso de 57 mm
Nivel de ruido: por debajo de 50 dB
Protección: Diseño de cubierta cerrada para resistencia al polvo, agua y corrosión
Aplicaciones:
Sistemas automotrices, muebles, dispositivos médicos, equipos industriales y agrícolas,
Usos típicos: Sillones reclinables, sillas de ruedas eléctricas, camas de hospital, mesas de masaje, sofás eléctricos,

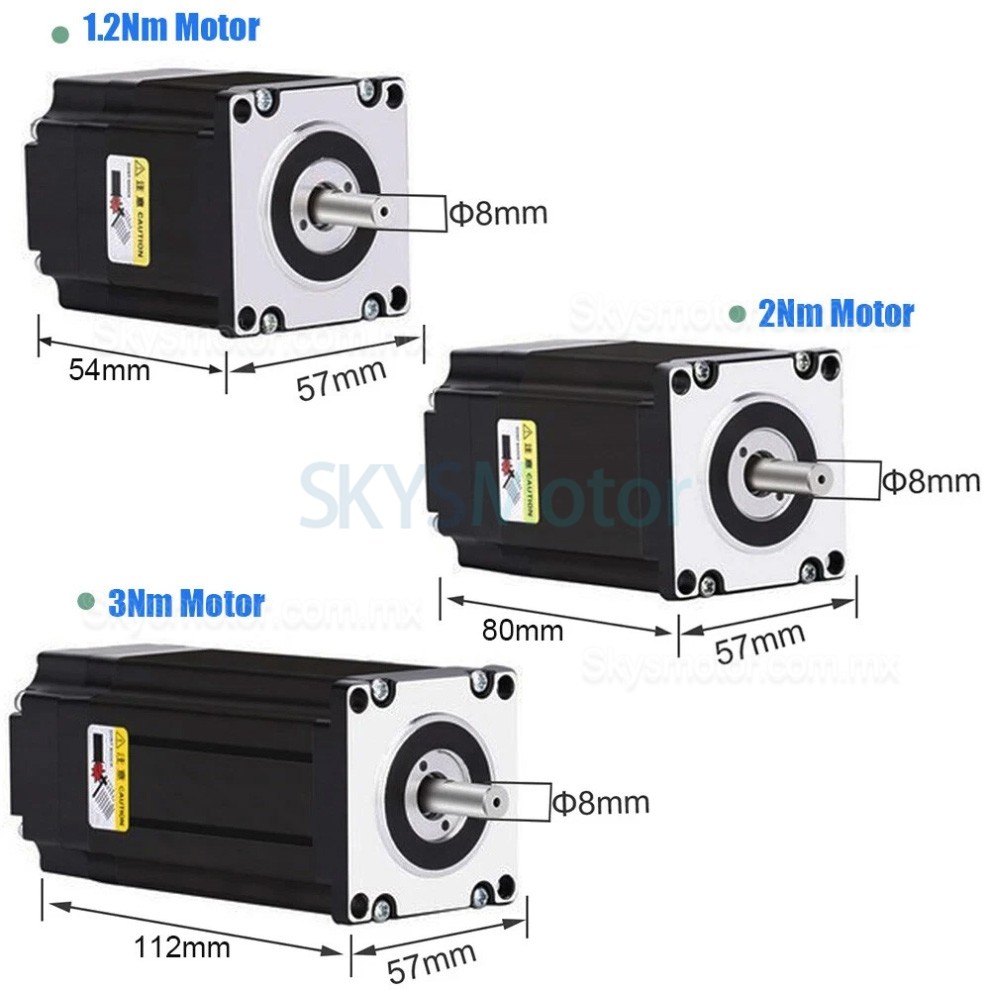

Motor Paso a Paso de Lazo Cerrado NEMA23:
Tamaño de brida: 57 mm (NEMA23)
Ángulo de paso: 1,8°
Fases: 2
Par de mantenimiento (Holding torque): 1,2 / 2,0 / 3,0 Nm
Longitud del motor: 56 / 80 / 112 mm
Velocidad máxima teórica: 1000 RPM (en vacío)
Resolución del codificador: 1000 líneas
Resistencia: 0,4 / 0,7 / 0,8 Ω
Inductancia: 1,2 / 2 / 3,5 mH
Clase de aislamiento: B
Especificaciones del motor
| Modelo | Esfuerzo de torsión | Ángulo de paso | Longitud del cuerpo (L) | Actual | Resistencia | Inductancia | Par de posicionamiento | Momento de inercia | Número de clientes potenciales |
|---|---|---|---|---|---|---|---|---|---|
| 57HB250-54B | 1,5 N·m | 1,8° | 56 mm | 4,2 A | 0,4 Ω | 1,2 mH | 3,5 N·cm | 280 g·cm² | 4 |
| 57HB250-80B | 2,2 N·m | 1,8° | 80 mm | 4,2 A | 0,7 Ω | 2,0 mH | 7,0 N·cm | 500 g·cm² | 4 |
| 57HB250-110B | 3,0 N·m | 1,8° | 112 mm | 4,2 A | 0,8 Ω | 3,5 mH | 12 N·cm | 800 g·cm² | 4 |
Parámetros adicionales
| Entorno de trabajo | -25°C ~ +55°C |
| Resistencia de aislamiento | 100 Ω mín, (500 VCC) |
| Juego axial | 0,08 máx |
| Descentramiento radial | 0,02 máx |
| Aumento de la temperatura | 85°C |
| Clase de aislamiento | B |

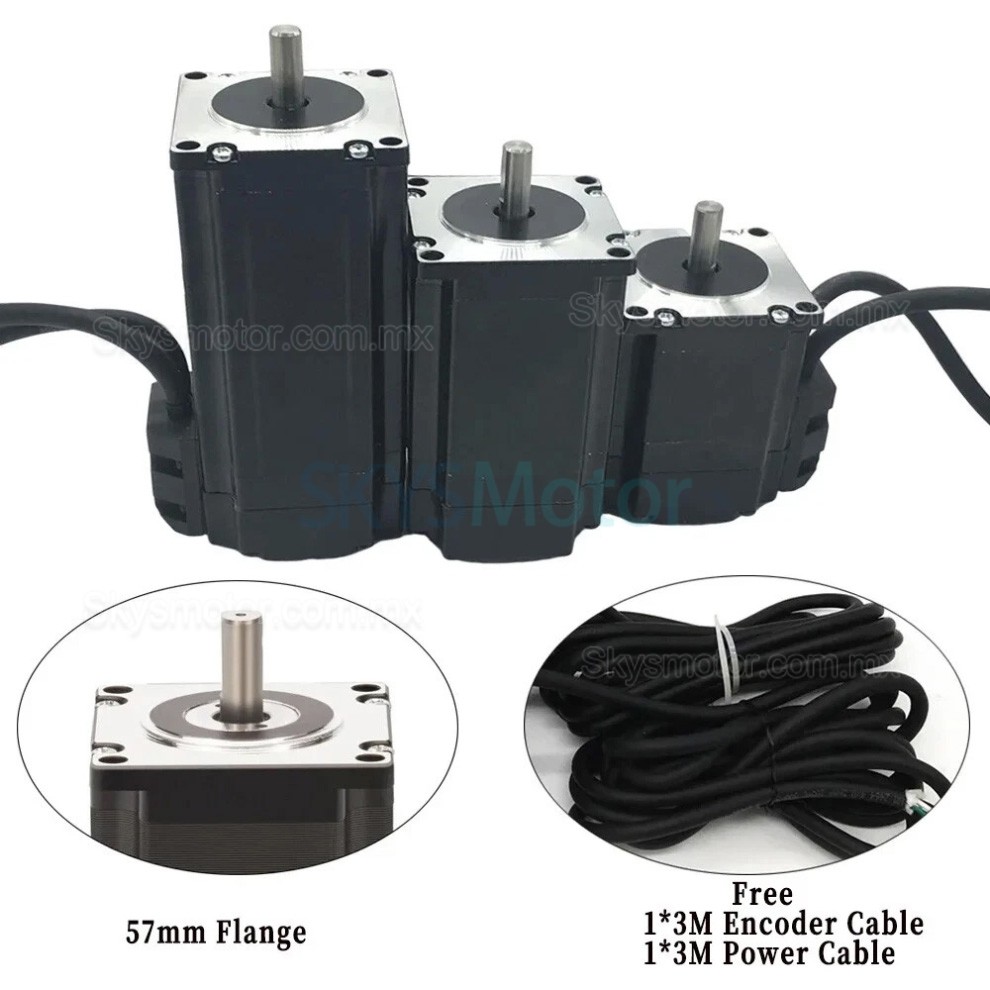

Contenido del Paquete:

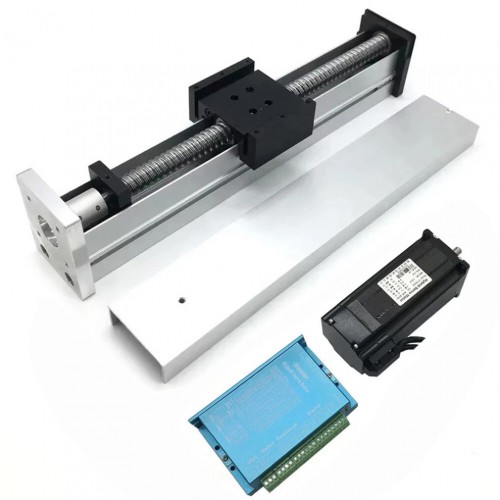

1 × Mesa deslizante
1 × Acoplamiento (orificio de 8 mm, para soporte de motor de 57 mm)
1 × Motor paso a paso de lazo cerrado NEMA23 (1,2/2/3 Nm)
1 × Controlador HB808C
1 × Cable de codificador de 3 m
1 × Cable de alimentación de 3 m

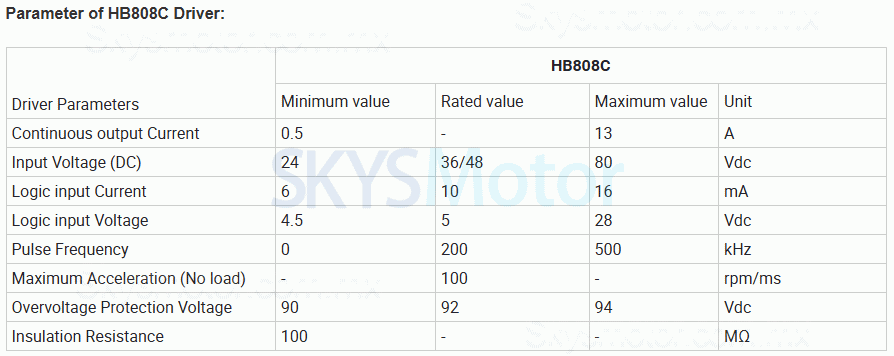

Especificaciones del Controlador HB808C:
Modelo: HB808C
Tipo: Controlador de paso a paso de lazo cerrado DSP
Corriente pico máxima: 8 A
Frecuencia de respuesta de impulso: 200 kHz
Controlador de micropasos: 200 ~ 51200 ppr (pulsos por revolución)
Voltaje de entrada: 20 ~ 80 VCA / 30-110 VCC
Funciones de protección: Sobretensión, sobrecorriente, error de seguimiento
Entrada de señal: Admite modos PUL/DIR y CW/CCW (diferencial)
Compatible con señal de: 5 ~ 24 V (no necesita resistencia)
Tipo de refrigeración: Refrigeración por aire
Corriente de señal lógica: 7-16 mA
