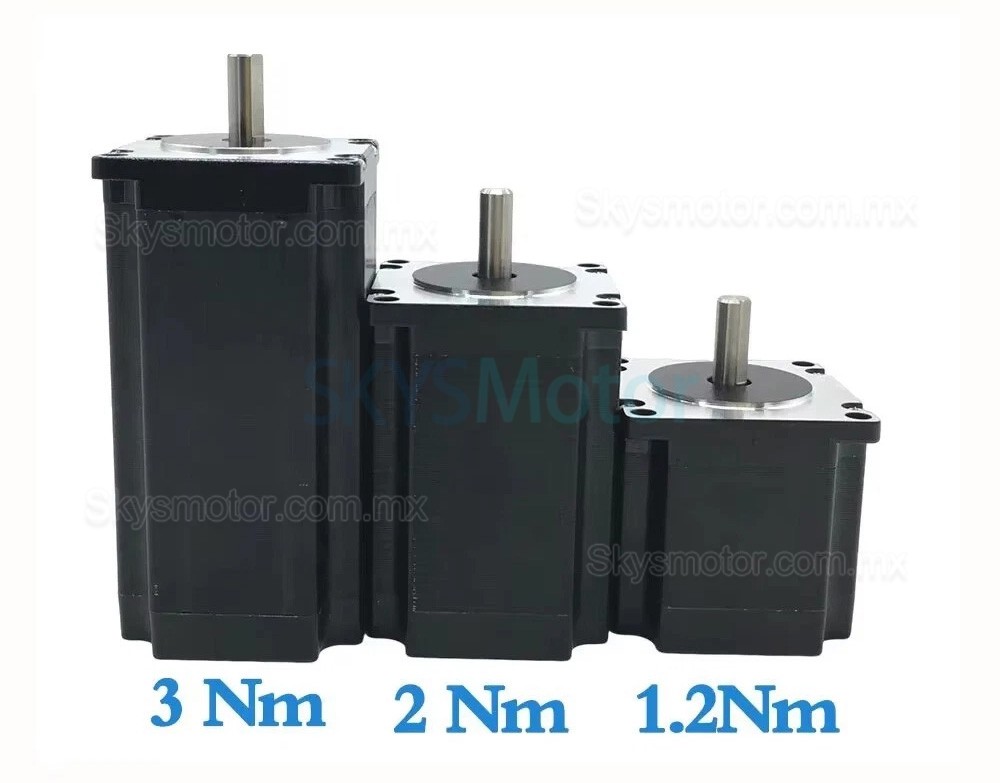

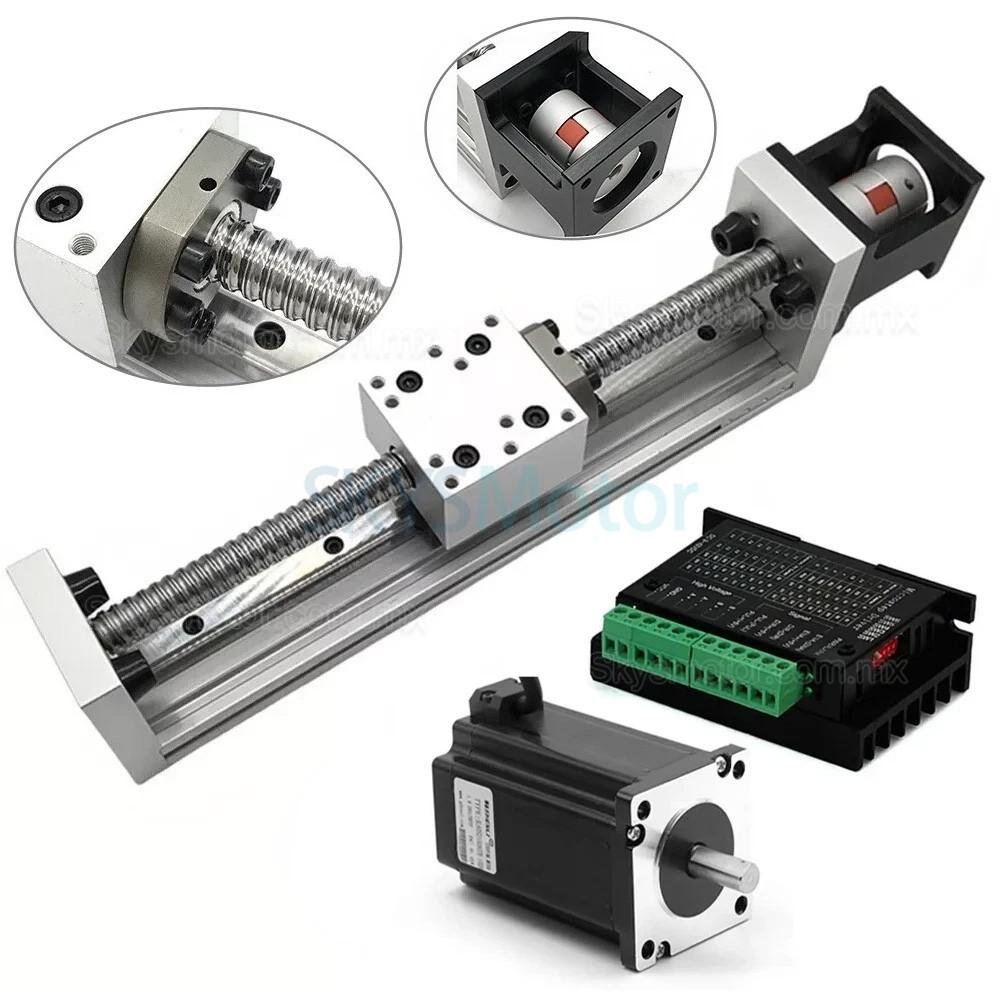

Etapa lineal motorizzato DXG-YR60+SFU1605 con motor paso a paso Nema 23 de 1,2/2/3 Nm y driver
Etapa lineal motorizzato DXG-YR60+SFU1605 con motor paso a paso Nema 23 de 1,2/2/3 Nm y driver

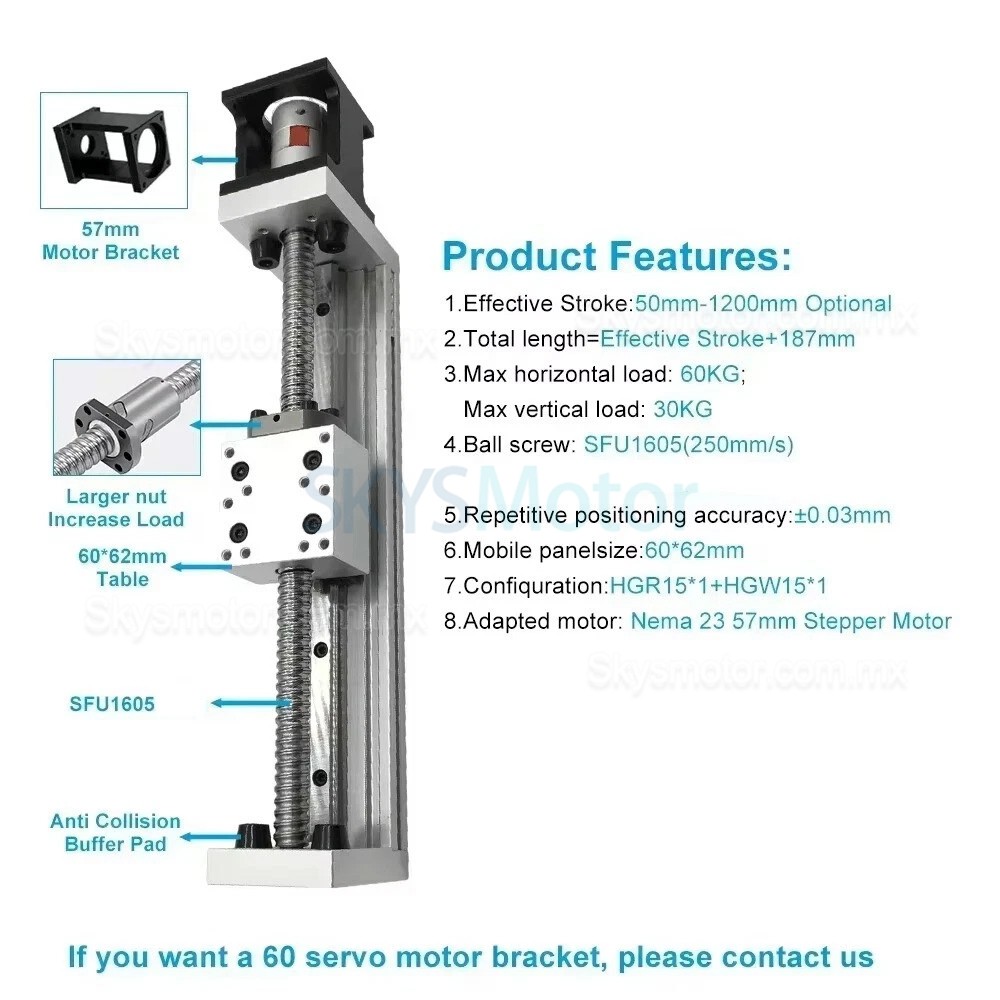

Características:
La mesa tiene una capacidad de carga declarada de 60 kg en orientación horizontal y 30 kg en orientación vertical.
Cuenta con un husillo de bolas SFU1605 grado C7 con un paso de 5 mm. La precisión de reposicionamiento declarada es de ±0,03 mm. El conjunto incluye guías lineales HGR15R y deslizadores HGW15CC.

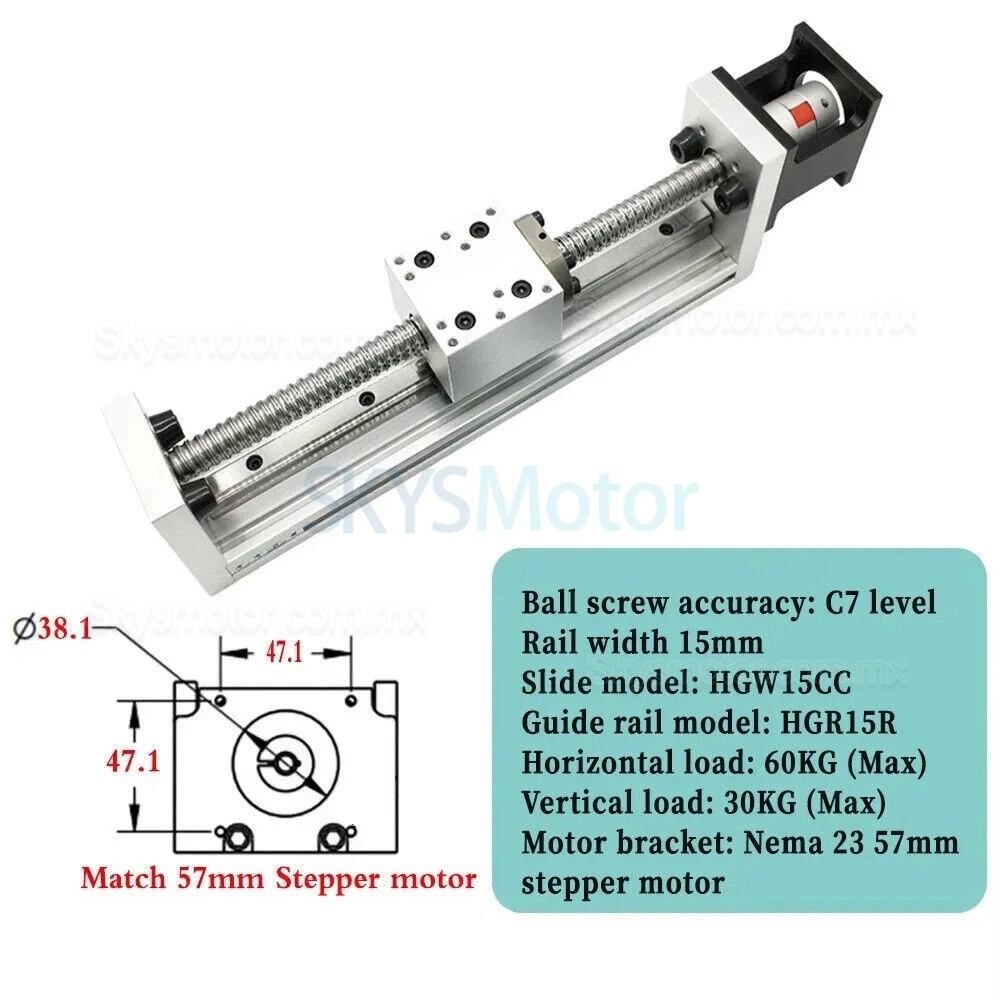

Integración del motor: La base tiene orificios pretaladrados para motores paso a paso Nema 23. El diseño tiene un ancho de 60 mm.
La placa base está fabricada en aleación de aluminio. Se incluye un acoplamiento de tipo "plum" (manguito elástico).
Parámetros:

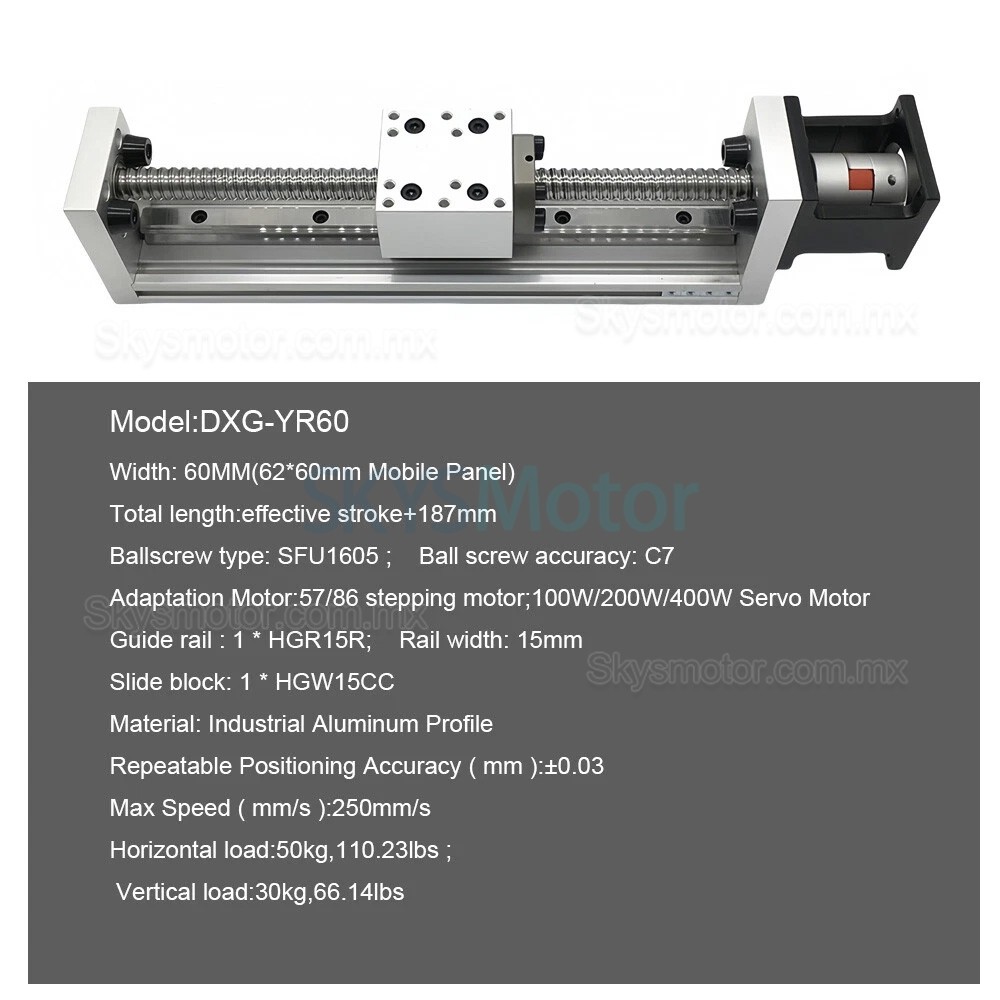

Modelo: DXG-YR60
Tipo de husillo de bolas: SFU1605 (Diámetro: 16 mm, Paso: 5 mm)
Precisión del husillo de bolas: Grado C7
Carrera efectiva: 100 mm - 300 mm (Opcional)
Longitud total: Carrera efectiva + 187 mm
Tamaño del panel móvil: 60 mm x 62 mm
Ancho del deslizador: 60 mm
Diámetro de la guía: 15 mm
Tipo de guía: HGR15R
Tipo de deslizador: HGW15CC
Carga horizontal: 60 kg
Carga vertical: 30 kg
Precisión de reposicionamiento: 0,02 - 0,03 mm

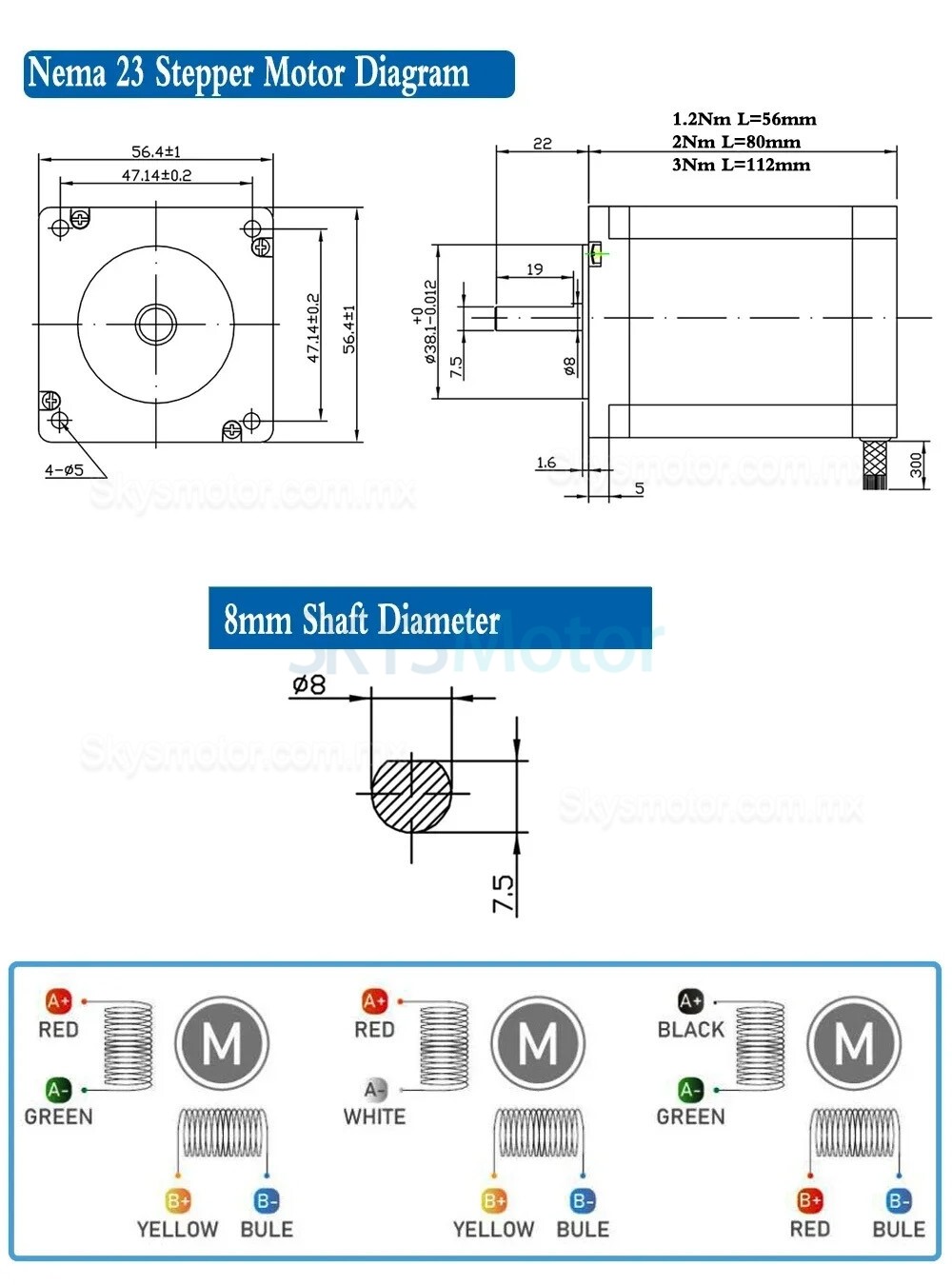

Soporte de motor admitido: Motor paso a paso Nema 23; motor servo de serie 60
Material del husillo de bolas y del riel lineal: Acero al carbono, acero para rodamientos
Material de la placa base: Aleación de aluminio
Aplicaciones:

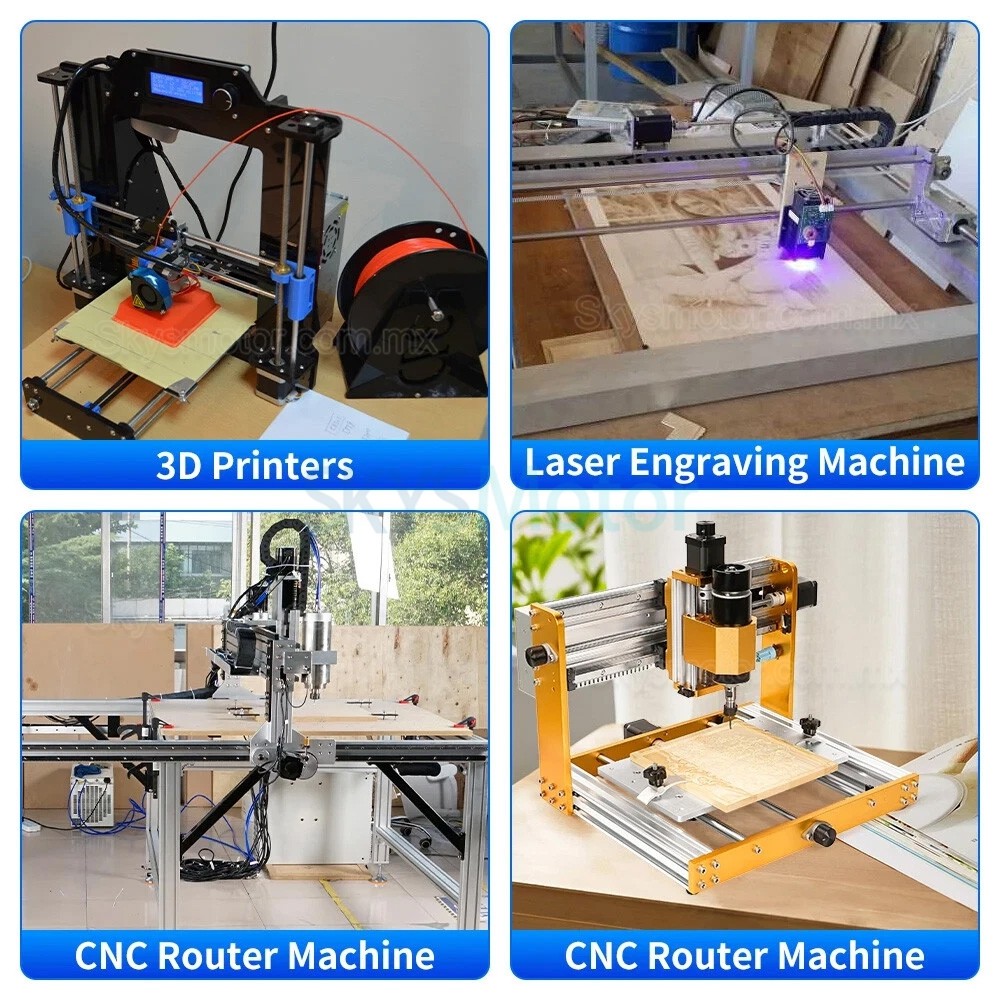

Esta mesa deslizante puede utilizarse en áreas como maquinaria CNC, sistemas de automatización industrial, impresoras 3D, equipos de envasado, bancos de soldadura y proyectos DIY.

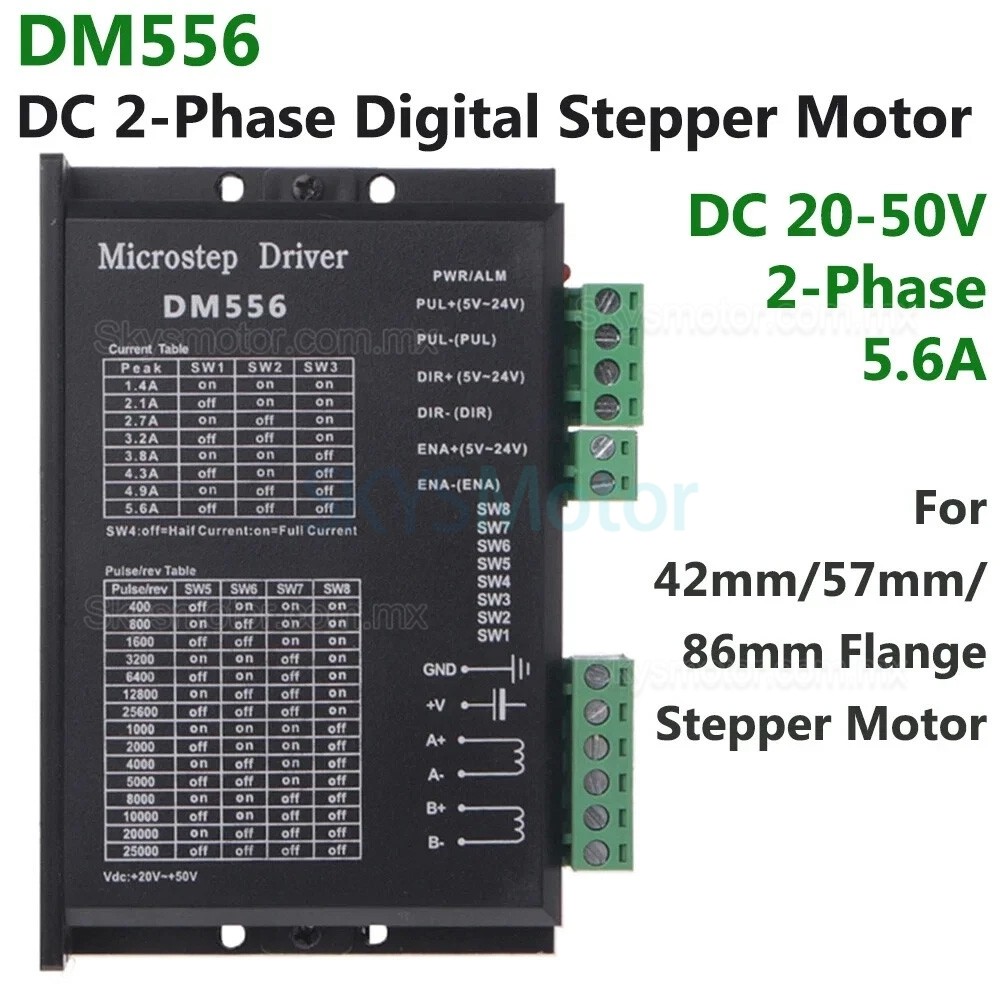

Parámetros del Controlador de Motor DM556:
Modelo: DM556
Motor adaptado: Motor paso a paso con brida de 42 mm / 57 mm / 86 mm
Voltaje de entrada: CC 20-50 V
Corriente de salida: 1,0-5,6 A, 8 niveles ajustables, resolución de 0,5 A
Método de control: Conducción PWM bipolar de corriente constante
Frecuencia de respuesta de pulso: 200 kHz (Máx.)
Resistencia de aislamiento: 500 MΩ
Resistencia dieléctrica: 500 V/min

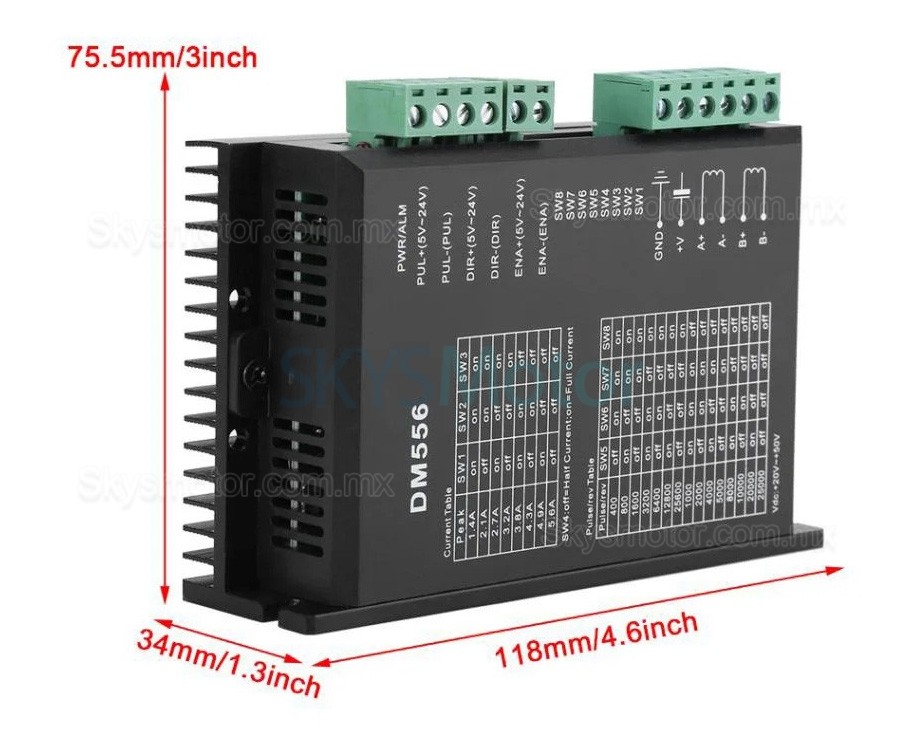

Dimensiones: 118 x 75,5 x 34 mm / 4,6 x 3,0 x 1,3 in
Peso: Aprox. 270 g / 9.5 oz
Método de refrigeración: Refrigeración natural o por aire forzado
Temperatura de funcionamiento: -5 ℃ a +50 ℃
