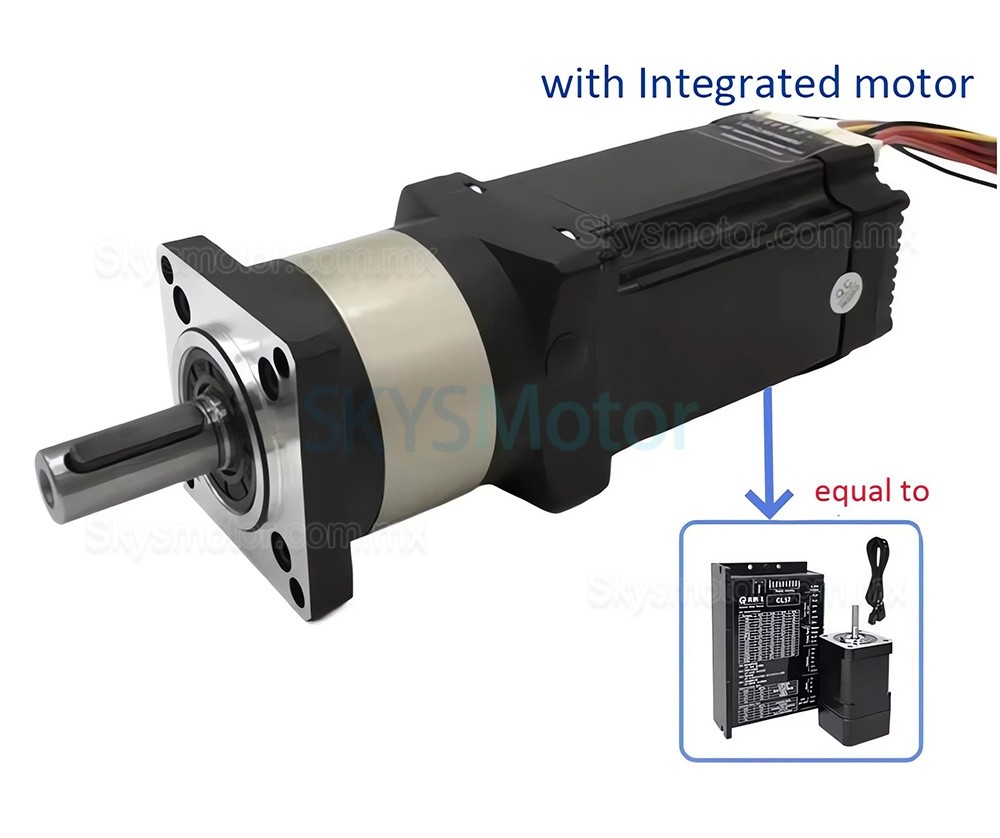

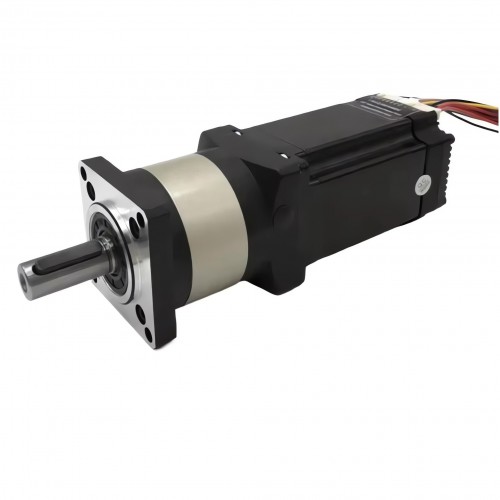

Motorreductor planetario nema 23 DLF+HBT5776C con reductores planetario 4:1/5:1/10:1/20:1/25:1/40:1/50:1/100:1
- Manuales y Documentación:
Motorreductor planetario nema 23 DLF+HBT5776C con reductores planetario 4:1/5:1/10:1/20:1/25:1/40:1/50:1/100:1
Especificaciones
Relaciones de velocidad:
Etapa única (L1): 4:1 / 5:1 / 7:1 / 10:1
Dos etapas (L2): 20:1 / 25:1 / 40:1 / 50:1 / 100:1
Juego:
L1: ≤ 20 arcmin
L2: ≤ 40 arcmin
Par de salida nominal:
27 N·m (relación 4:1)
29 N·m (relación 5:1)
19 N·m (relación 7:1)
8 N·m (relación 10:1)
30 N·m (relaciones 16:1 / 20:1 / 40:1)
33 N·m (relaciones 25:1 / 35:1 / 50:1)
Eficiencia y Dimensiones:
Eficiencia a plena carga: L1 ≥ 95%, L2 ≥ 90%

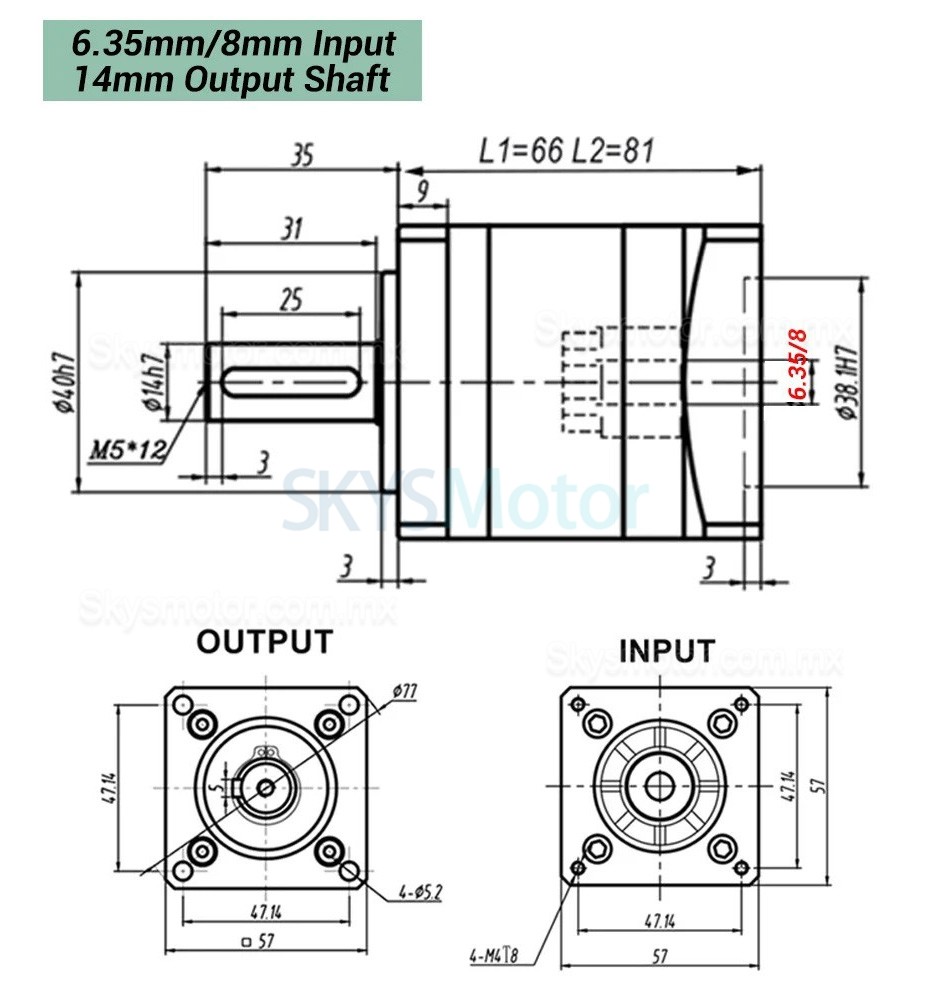

Longitud del cuerpo: L1 = 66 mm, L2 = 81 mm
Capacidad de Carga y Velocidad:
Fuerza radial máxima: 320 N
Fuerza axial máxima: 240 N
Velocidad de entrada máxima: 4000 rpm
Velocidad de entrada nominal: 3000 rpm
Interfaz:
Diámetro del eje de salida: 14 mm

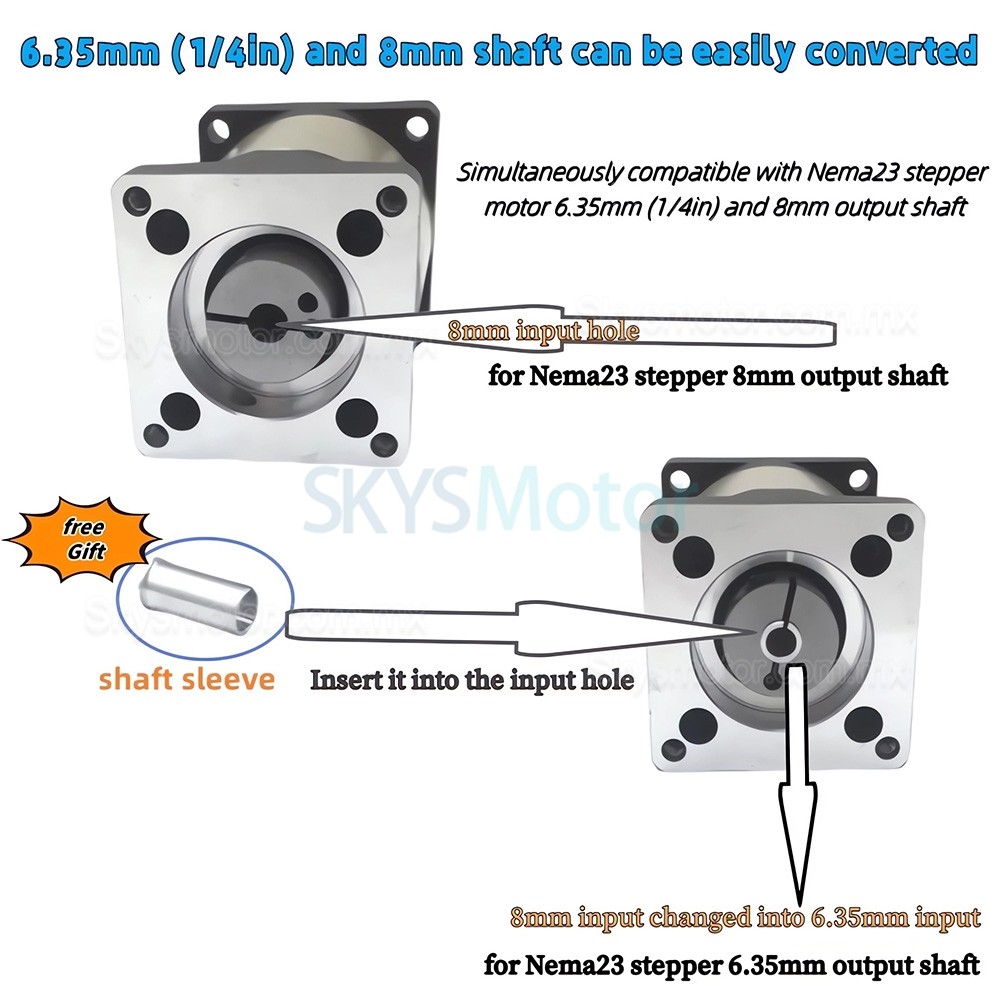

Manguito adaptador para eje: de 8 mm a 6,35 mm (para dispositivos que requieren un agujero de entrada de 6,35 mm)

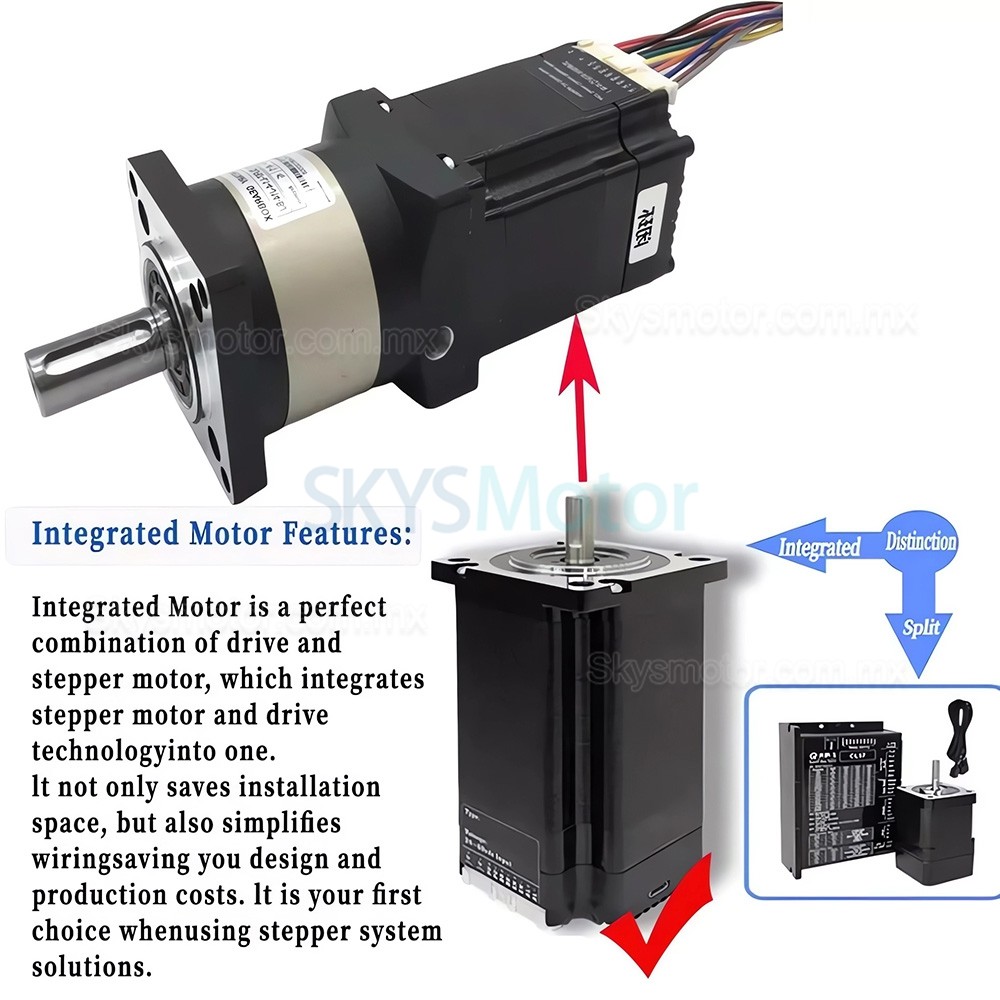

Especificaciones del Motor Integrado HBT5776C:
Modelo de motor: HBT5776C
Par nominal: 2 N·m
Diámetro del eje del motor: 8 mm
Rango de voltaje de entrada: 20–48 VDC
Rango de corriente de salida: 3,0–4,2 A
Voltaje de señal de entrada: 5 VDC
Corriente de entrada de señal de control: 7–16 mA
Frecuencia máxima de pulsos de paso: 200 kHz
Protección contra sobretensión: 55 VDC
Resistencia de aislamiento: 100 MΩ
Tipo de encoder: Encoder magnético
Resolución del encoder: 1000 líneas
Contenido del Paquete:
1 x reductor planetario
1 x chaveta
1 x motor paso a paso
4 x tornillos de montaje
1 x manguito adaptador para eje (de 8 mm a 6,35 mm)
.jpg "Motorreductor planetario nema 23 DLF+HBT5776C con reductores planetario 4:1/5:1/10:1/20:1/25:1/40:1/50:1/100:1")
(2).jpg "Motorreductor planetario nema 23 DLF+HBT5776C con reductores planetario 4:1/5:1/10:1/20:1/25:1/40:1/50:1/100:1")
.jpg "Motorreductor planetario nema 23 DLF+HBT5776C con reductores planetario 4:1/5:1/10:1/20:1/25:1/40:1/50:1/100:1")
.jpg "Motorreductor planetario nema 23 DLF+HBT5776C con reductores planetario 4:1/5:1/10:1/20:1/25:1/40:1/50:1/100:1")
(2).jpg "Motorreductor planetario nema 23 DLF+HBT5776C con reductores planetario 4:1/5:1/10:1/20:1/25:1/40:1/50:1/100:1")
(2).jpg "Motorreductor planetario nema 23 DLF+HBT5776C con reductores planetario 4:1/5:1/10:1/20:1/25:1/40:1/50:1/100:1")
.jpg "Motorreductor planetario nema 23 DLF+HBT5776C con reductores planetario 4:1/5:1/10:1/20:1/25:1/40:1/50:1/100:1")
(1).jpg "Motorreductor planetario nema 23 DLF+HBT5776C con reductores planetario 4:1/5:1/10:1/20:1/25:1/40:1/50:1/100:1")
(2).jpg "Motorreductor planetario nema 23 DLF+HBT5776C con reductores planetario 4:1/5:1/10:1/20:1/25:1/40:1/50:1/100:1")

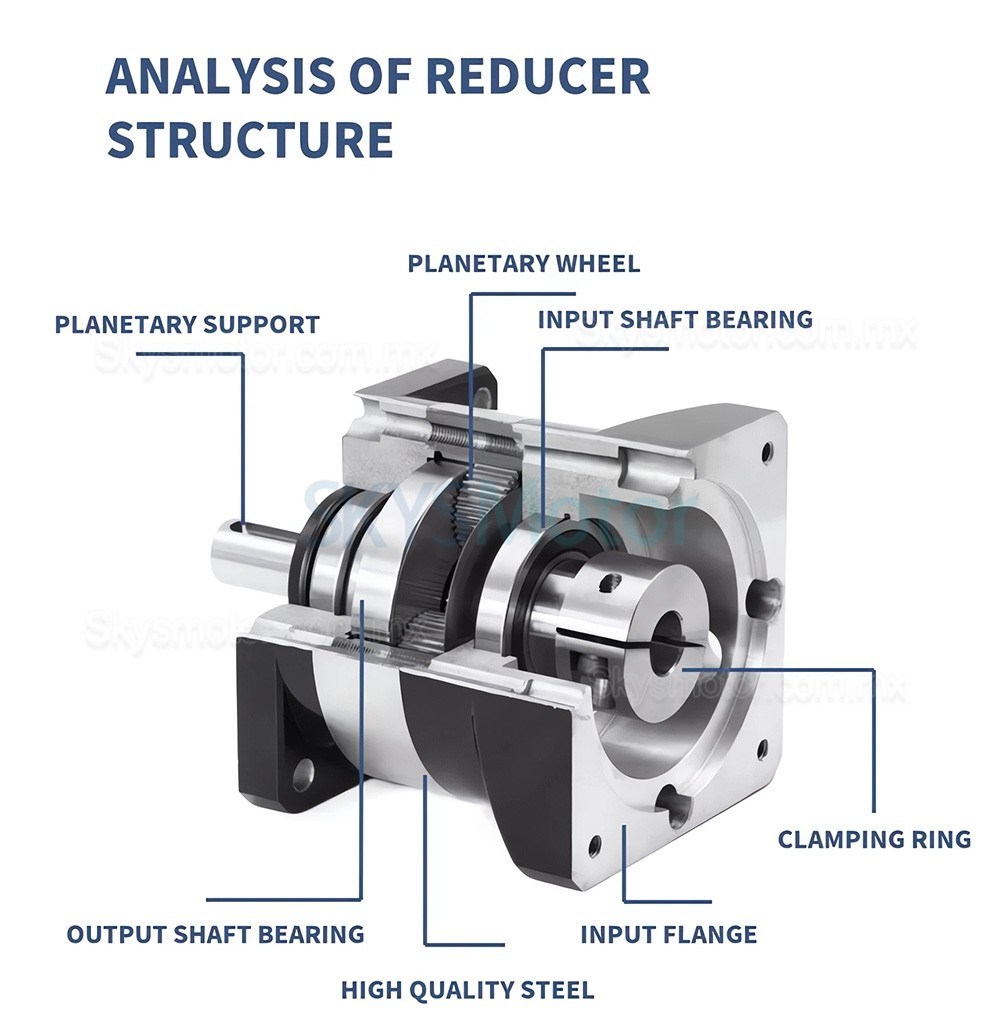

| Especificación del reductores de velocidad | |
|---|---|
| Tipo de caja de cambios | Reductoras planetarias |
| Longitud de la caja de cambios(mm) | 81 / 66 |
| Relación de transmisión | 100:1 / 50:1 / 40:1 / 35:1 / 25:1 / 20:1 / 10:1 / 7:1 / 5:1 / 4:1 |
| Huelgo engranaje(Max. °) | 2/3 / 1/3 |
| Eficiencia | 95% / 90% |
| Carga axial máxima del eje(N) | 240 |
| Carga radial máxima del eje(N) | 320 |
| Tipo de eje | Clave |
| Diámetro del eje de salida (mm) | 14 |
| Diámetro del eje de entrada (mm) | 6.3 / 8 |
| Especificación del motor | |
| Par de retención(Ncm) | 200 |
| Par de retención(oz.in) | 283.22 |
| Longitud del motor(mm) | 96 |
| Resistencia de fase(ohmios) | 0.4 |
| Diámetro del eje(mm) | 8 |
| Longitud del eje(mm) | 21 |
| Tipo de eje | Corte en D |
| Eje simple/eje doble | Eje único |
| Ángulo de paso(°) | 1.8 |
| Especificación física | |
| Peso(gramos) | 3000 |
-
