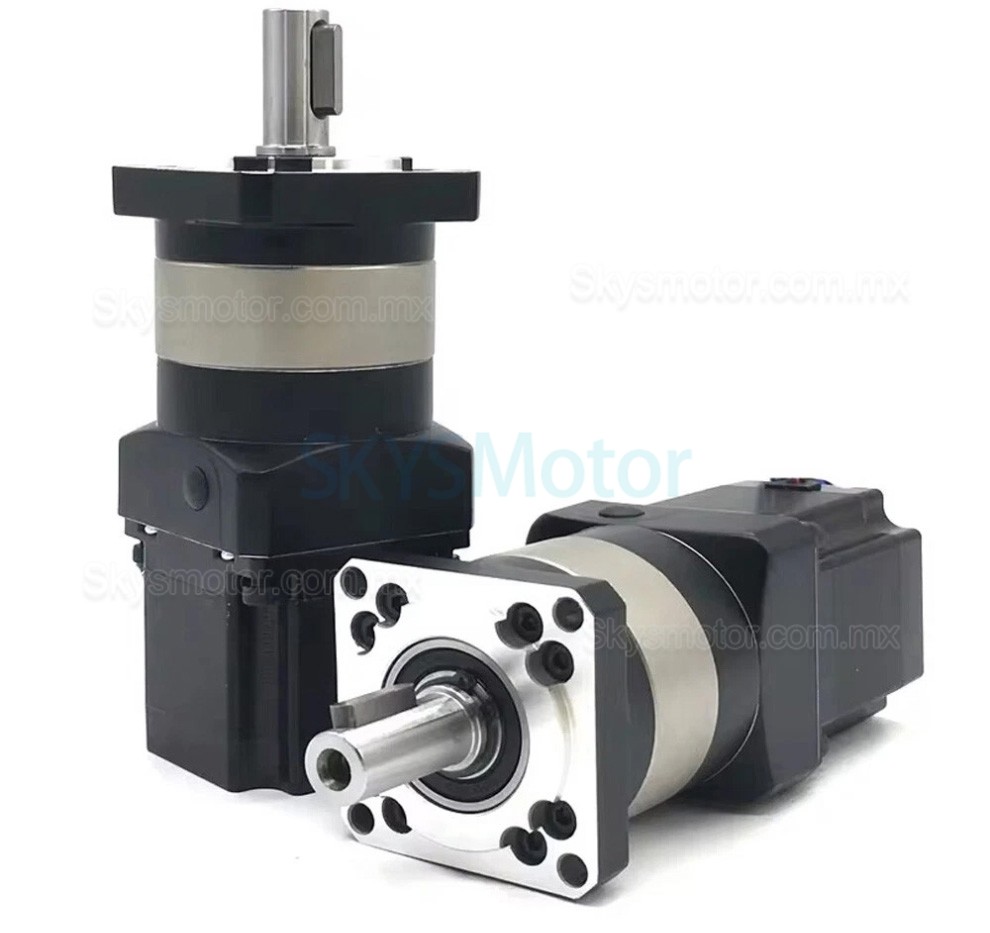

Motorreductor planetario nema 23 DLF+57HS5630A4D con reductores planetario 4:1/5:1/10:1/20:1/25:1/40:1/50:1/100:1
- Manuales y Documentación:
Motorreductor planetario nema 23 DLF+57HS5630A4D con reductores planetario 4:1/5:1/10:1/20:1/25:1/40:1/50:1/100:1

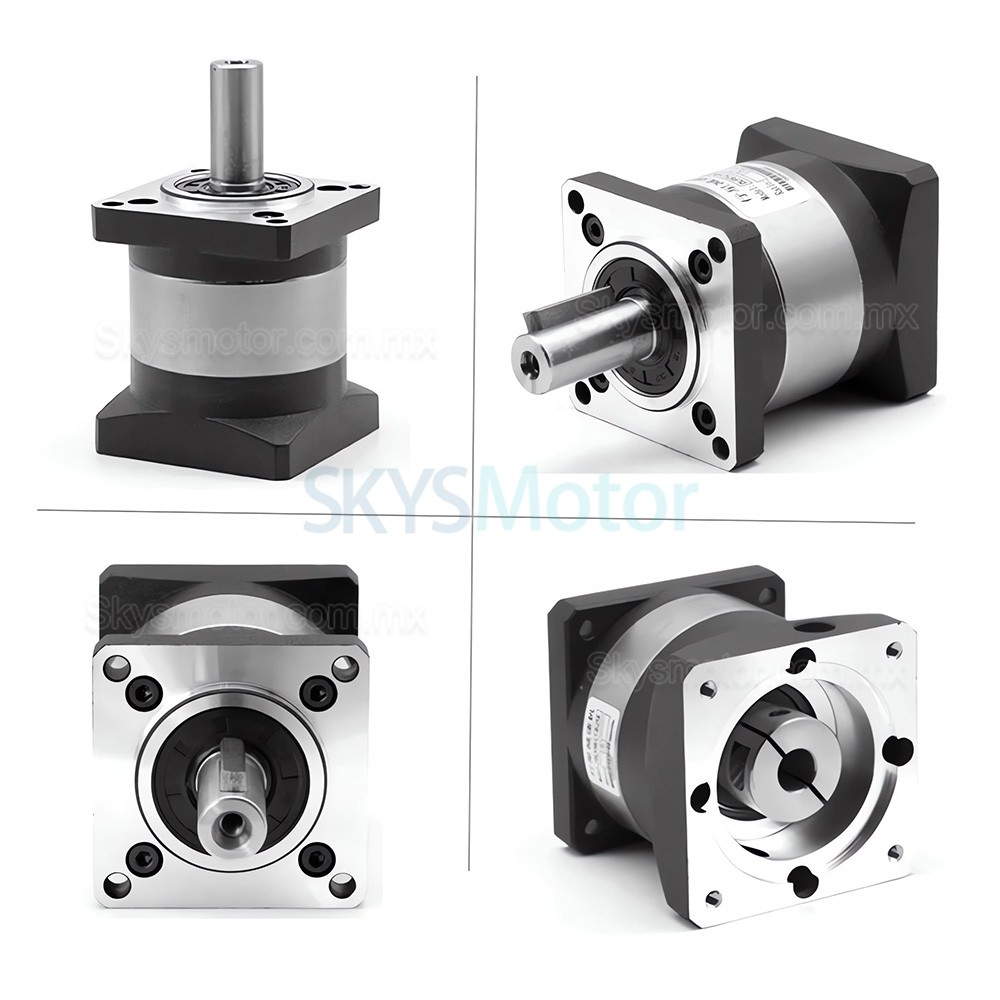

Especificaciones del Motorreductor:
Relaciones de velocidad:
1-Etapa (L1): 4:1 / 5:1 / 7:1 / 10:1
2-Etapa (L2): 16:1 / 20:1 / 25:1 / 35:1 / 40:1 / 50:1 / 70:1 / 100:1
Juego (holgura angular):
L1: ≤20 arcmin
L2: ≤40 arcmin
Par de salida nominal:
27 Nm (4:1)
29 Nm (5:1)
19 Nm (7:1)
8 Nm (10:1)
30 Nm (16:1 / 20:1 / 40:1)
33 Nm (25:1 / 35:1 / 50:1)
Eficiencia y dimensiones:
Eficiencia a plena carga: L1 ≥95%, L2 ≥90%

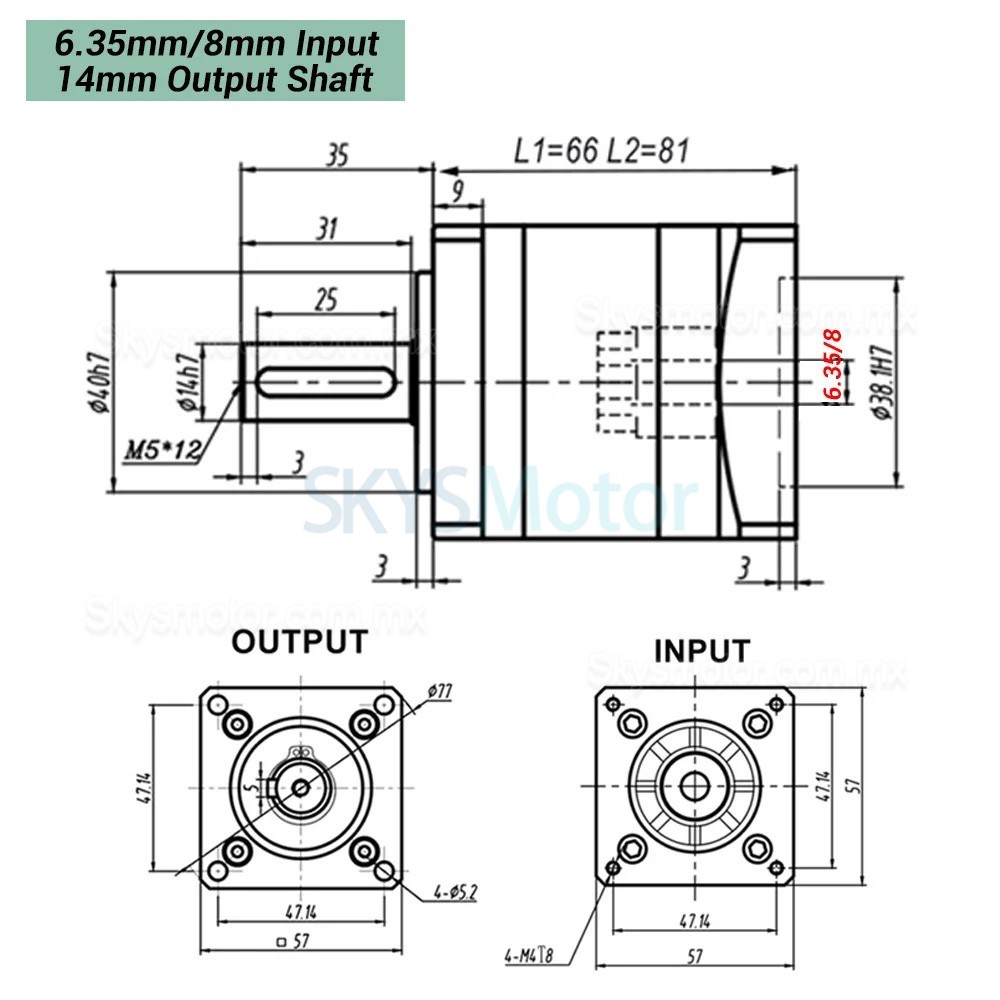

Longitud del cuerpo: L1 = 66 mm, L2 = 81 mm
Capacidad de carga y velocidad:
Fuerza radial máxima: 320 N
Fuerza axial máxima: 240 N
Velocidad máxima de entrada: 4000 rpm
Velocidad de entrada nominal: 3000 rpm
Interfaz:
Eje de salida: 14 mm

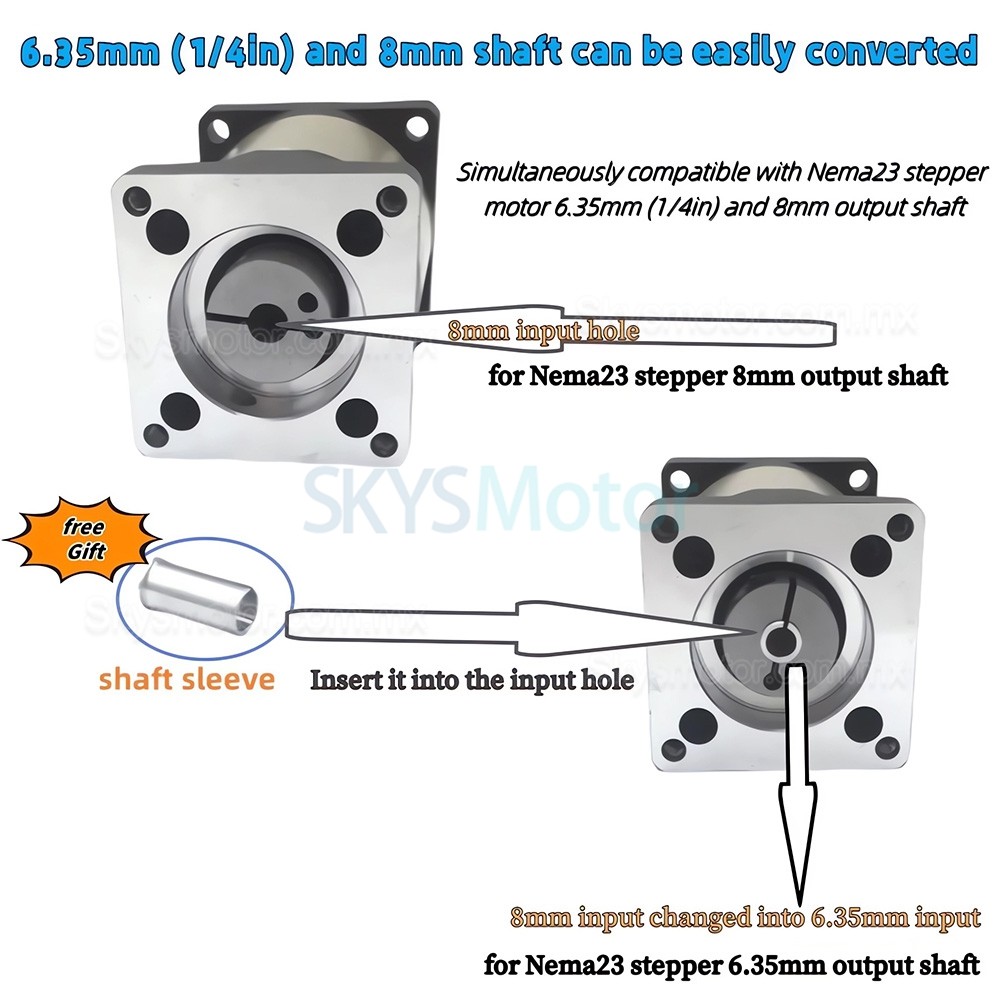

Manguito de adaptación para eje: De 8 mm a 6,35 mm (para dispositivos que requieran un orificio de entrada de 6,35 mm)

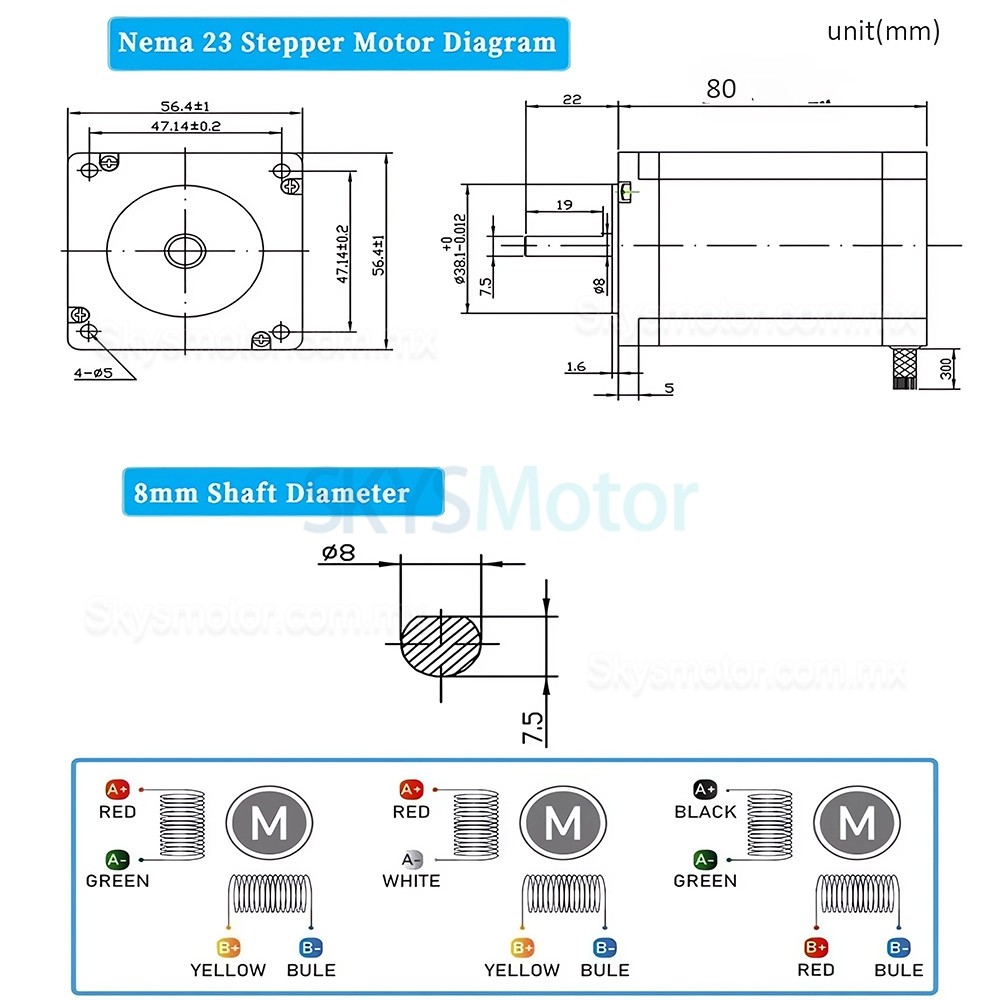

Especificaciones del Motor Paso a Paso NEMA 23:
Modelo: 57HS5630A4D
Dimensiones: 57 mm (NEMA 23)
Longitud del cuerpo: 56 mm
Par: 1.2 Nm
Corriente: 3 A
Diámetro del eje: 8 mm
Fases: 2 fases, 4 cables
Ángulo de paso: 1.8°
Cableado: 1 metro
Configuración del controlador: TB6600 o DM556
Lista de paquete:
1 × Motorreductor planetario (conjunto motor y reductor)
1 × Chaveta
4 × Tornillos de instalación
1 × Manguito de adaptación para eje (de 8 mm a 6,35 mm)
.jpg "Motorreductor planetario nema 23 DLF+57HS5630A4D con reductores planetario 4:1/5:1/10:1/20:1/25:1/40:1/50:1/100:1")
.jpg "Motorreductor planetario nema 23 DLF+57HS5630A4D con reductores planetario 4:1/5:1/10:1/20:1/25:1/40:1/50:1/100:1")
.jpg "Motorreductor planetario nema 23 DLF+57HS5630A4D con reductores planetario 4:1/5:1/10:1/20:1/25:1/40:1/50:1/100:1")
.jpg "Motorreductor planetario nema 23 DLF+57HS5630A4D con reductores planetario 4:1/5:1/10:1/20:1/25:1/40:1/50:1/100:1")
.jpg "Motorreductor planetario nema 23 DLF+57HS5630A4D con reductores planetario 4:1/5:1/10:1/20:1/25:1/40:1/50:1/100:1")
.jpg "Motorreductor planetario nema 23 DLF+57HS5630A4D con reductores planetario 4:1/5:1/10:1/20:1/25:1/40:1/50:1/100:1")
| Especificación del reductores de velocidad | |
|---|---|
| Diámetro del eje de salida (mm) | 14 |
| Eficiencia | 95% / 90% |
| Tipo de caja de cambios | Reductoras planetarias |
| Relación de transmisión | 100:1 / 50:1 / 40:1 / 25:1 / 20:1 / 10:1 / 5:1 / 4:1 |
| Diámetro del eje de entrada (mm) | 6.35 / 8 |
| Longitud de la caja de cambios(mm) | 66 / 81 |
| Carga axial máxima del eje(N) | 240 |
| Carga radial máxima del eje(N) | 320 |
| Huelgo engranaje(Max. °) | 1/3 / 2/3 |
| Especificación física | |
| Peso(gramos) | 1500 |
| Especificación del motor | |
| Longitud del cable(mm) | 1000 |
| Longitud del motor(mm) | 56 |
| Tamaño del motor | Nema 23 |
| Número de cables | 4 |
| Corriente nominal(A) | 3 |
| Tipo de eje | Clave |
| Eje simple/eje doble | Eje único |
| Ángulo de paso(°) | 1.8 |
