Reductor planetarios Nema 23 serie DLF, relación 4:1 - 100:1, entrada de 1/4", 6,35 mm, 8 mm
- Manuales y Documentación:
Reductor planetarios Nema 23 serie DLF, relación 4:1 - 100:1, entrada de 1/4", 6,35 mm, 8 mm
Especificaciones:
Relaciones de velocidad:
1-Etapa (L1): 4:1 / 5:1 / 7:1 / 10:1
2-Etapa (L2): 16:1 / 20:1 / 25:1 / 35:1 / 40:1 / 50:1 / 70:1 / 100:1
Juego (holgura angular):
L1: ≤20 arcmin
L2: ≤40 arcmin
Par de salida nominal:
27 Nm (4:1)
29 Nm (5:1)
19 Nm (7:1)
8 Nm (10:1)
30 Nm (16:1 / 20:1 / 40:1)
33 Nm (25:1 / 35:1 / 50:1)
Eficiencia y dimensiones:
Eficiencia a plena carga: L1 ≥95%, L2 ≥90%
Longitud del cuerpo: L1 = 66 mm, L2 = 81 mm
Capacidad de carga y velocidad:
Fuerza radial máxima: 320 N
Fuerza axial máxima: 240 N
Velocidad máxima de entrada: 4000 rpm
Velocidad de entrada nominal: 3000 rpm
Interfaz:
Eje de salida: 14 mm

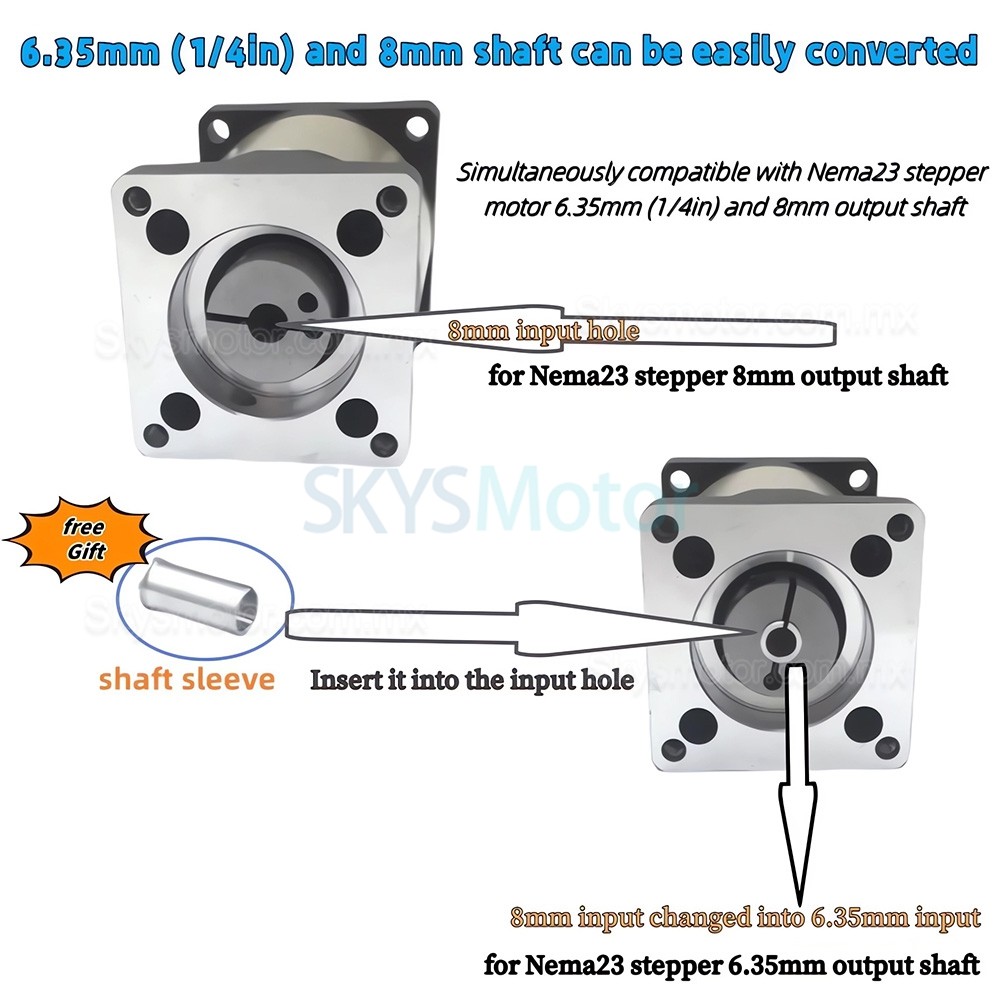

Manguito de adaptación para eje: De 8 mm a 6,35 mm (para dispositivos que requieran un orificio de entrada de 6,35 mm)
Lista de paquete:

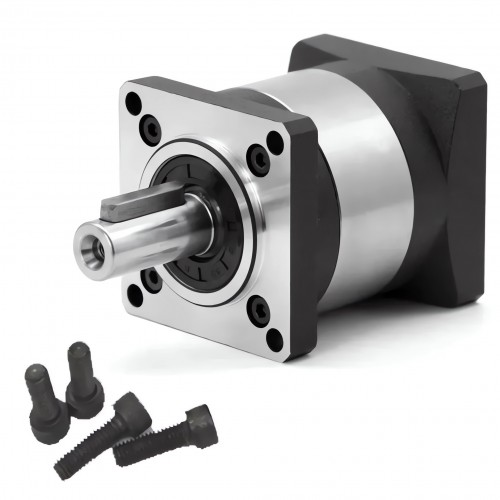

1 × Caja de engranajes planetarios
1 × Chaveta
4 × Tornillos de instalación
1 × Manguito de adaptación para eje (de 8 mm a 6,35 mm)
.jpg "Reductor planetarios Nema 23 serie DLF, relación 4:1 - 100:1, entrada de 1/4")
.jpg "Reductor planetarios Nema 23 serie DLF, relación 4:1 - 100:1, entrada de 1/4")

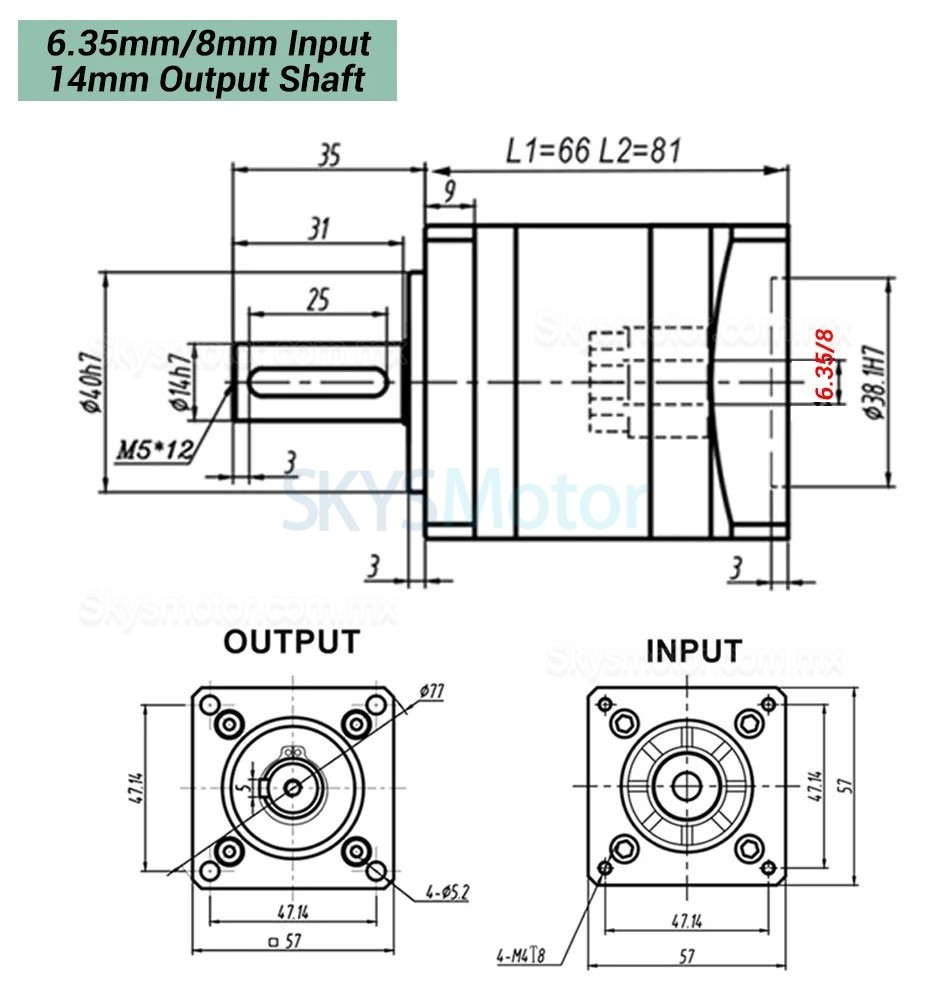

| Especificación física | |
|---|---|
| Diámetro del eje de entrada(mm) | 6.35 / 8 |
| Tipo de eje | Clave |
| Diámetro del eje de salida(mm) | 14 |
| traje para motor | Motor paso a paso Nema 23 |
| Relación de transmisión | 4:1 / 5:1 / 10:1 / 20:1 / 25:1 / 40:1 / 50:1 / 100:1 |
| Huelgo sin carga | <=20 min de arco / <=40 min de arco |
| Tamaño del marco(mm) | 57 x 57 |
| Longitud de la caja de cambios(mm) | 66 / 81 |
| Longitud del eje de salida(mm) | 25 |
| Tipo de caja de cambios | Reductoras planetarias |
| Ttipo de producto | Reductores |
| Serie de productos | Serie DLF |
| Longitud de la clave | 31 |
