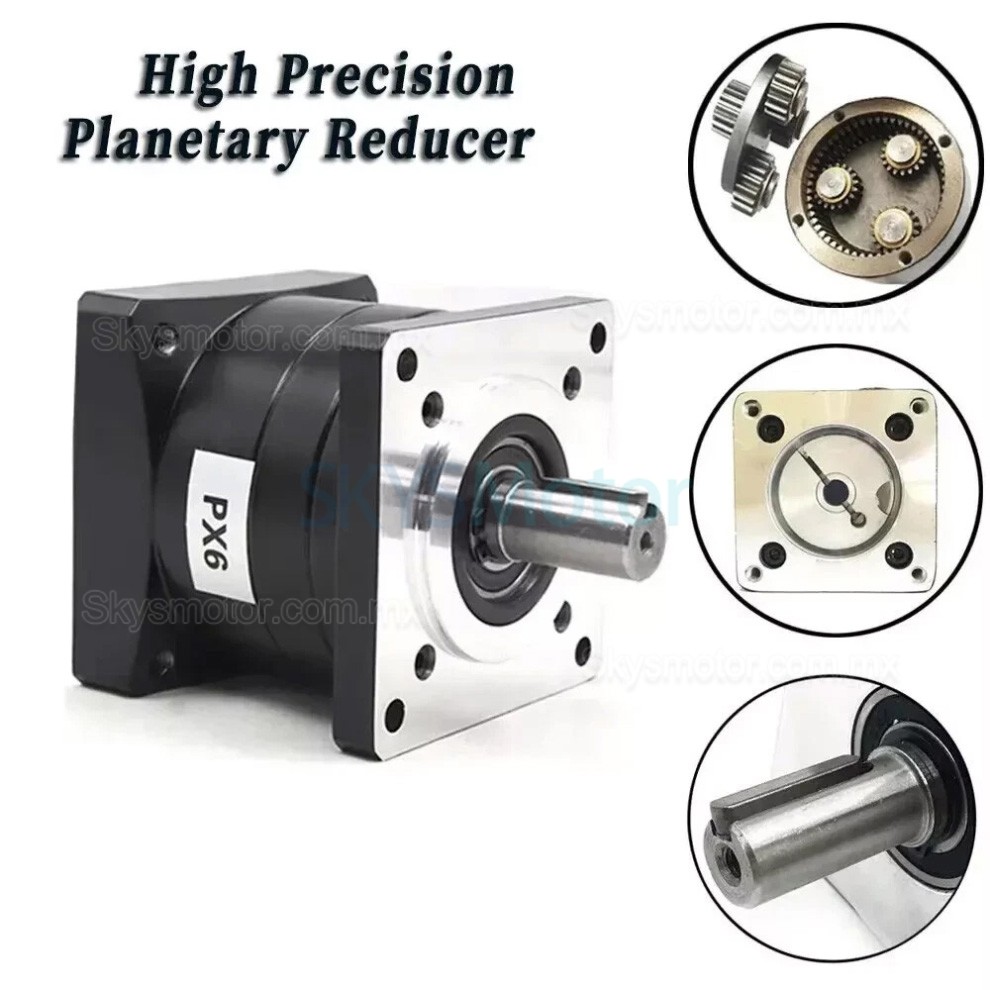

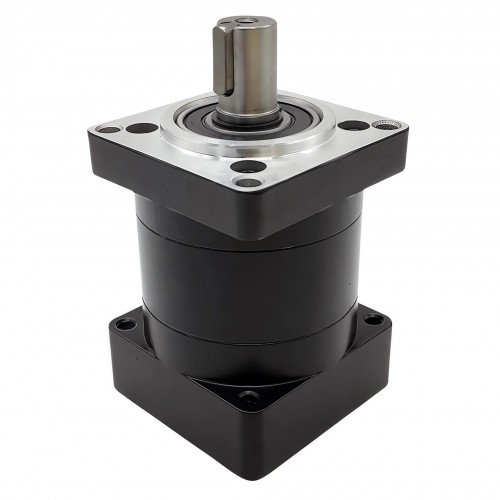

Reductor planetarios Nema 34 serie 86PX, relación 5:1 - 100:1 para motor paso a paso de 86 mm
- Manuales y Documentación:
Especificaciones:
Capacidad de par (nominal): Etapa 1 – 15 N·m, Etapa 2 – 30 N·m, Etapa 3 – 40 N·m
Capacidad de par (máxima): Etapa 1 – 25 N·m, Etapa 2 – 40 N·m, Etapa 3 – 50 N·m
Juego (holgura angular, en arcmin): Etapa 1 – ≤18 arcmin, Etapa 2 – ≤25 arcmin, Etapa 3 – ≤35 arcmin
Relaciones de transmisión:
Etapa 1: 5 / 6 / 8 / 10
Etapa 2: 15 / 16 / 18 / 20 / 24 / 25 / 30 / 32 / 36 / 40 / 48 / 50 / 60
Etapa 3: 64 / 72 / 80 / 96 / 100 / 120 / 144 / 160 / 180 / 200 / 216
Eficiencia a plena carga: Etapa 1 – 95%, Etapa 2 – 90%, Etapa 3 – 85%
Velocidad de entrada nominal: ≤3000 rpm
Nivel de ruido: ≤60 dB
Grado de protección: IP65
Vida útil media: ≈20,000 h
Material del engranaje: Acero al carbono 20Cr
Dimensiones del eje: Entrada de 14 mm, salida de 16 mm
Interfaz del motor: Adecuado para motores paso a paso NEMA 34 o servomotores de 60 mm
Contenido del paquete:
1 × Caja de engranajes planetarios
1 × Chaveta
4 × Tornillos de montaje
4 × Mounting screws
.jpg "Reductor planetarios Nema 34 serie 86PX, relación 5:1 - 100:1 para motor paso a paso de 86 mm")
| Especificación física | |
|---|---|
| Diámetro del eje de entrada(mm) | 14 / 12.7 |
| Tipo de eje | Clave |
| Diámetro del eje de salida(mm) | 16 / 14 |
| traje para motor | Motor paso a paso Nema 34 / Servomotor de 60 mm |
| Relación de transmisión | 5:1 / 10:1 / 20:1 / 50:1 / 100:1 |
| Tipo de caja de cambios | Reductoras planetarias |
| Huelgo sin carga | <=18 min de arco / <=25 min de arco / <=35 min de arco |
| Tamaño del marco(mm) | 85 x 85 |
| Longitud de la caja de cambios(mm) | 80 / 85 / 95 / 107 |
| Longitud del eje de salida(mm) | 30 |
| Ttipo de producto | Reductores |
| Serie de productos | Serie 86PX |
| Clasificación del IP | IP65 |
| Longitud de la clave | 25 |
