Motor paso a paso de circuito cerrado integrado Nema 23, serie HBT57, 1,2 Nm/2 Nm/3 Nm, con codificador de 1000 líneas
- Manuales y Documentación:
Motor paso a paso de circuito cerrado integrado Nema 23, serie HBT57, 1,2 Nm/2 Nm/3 Nm, con codificador de 1000 líneas

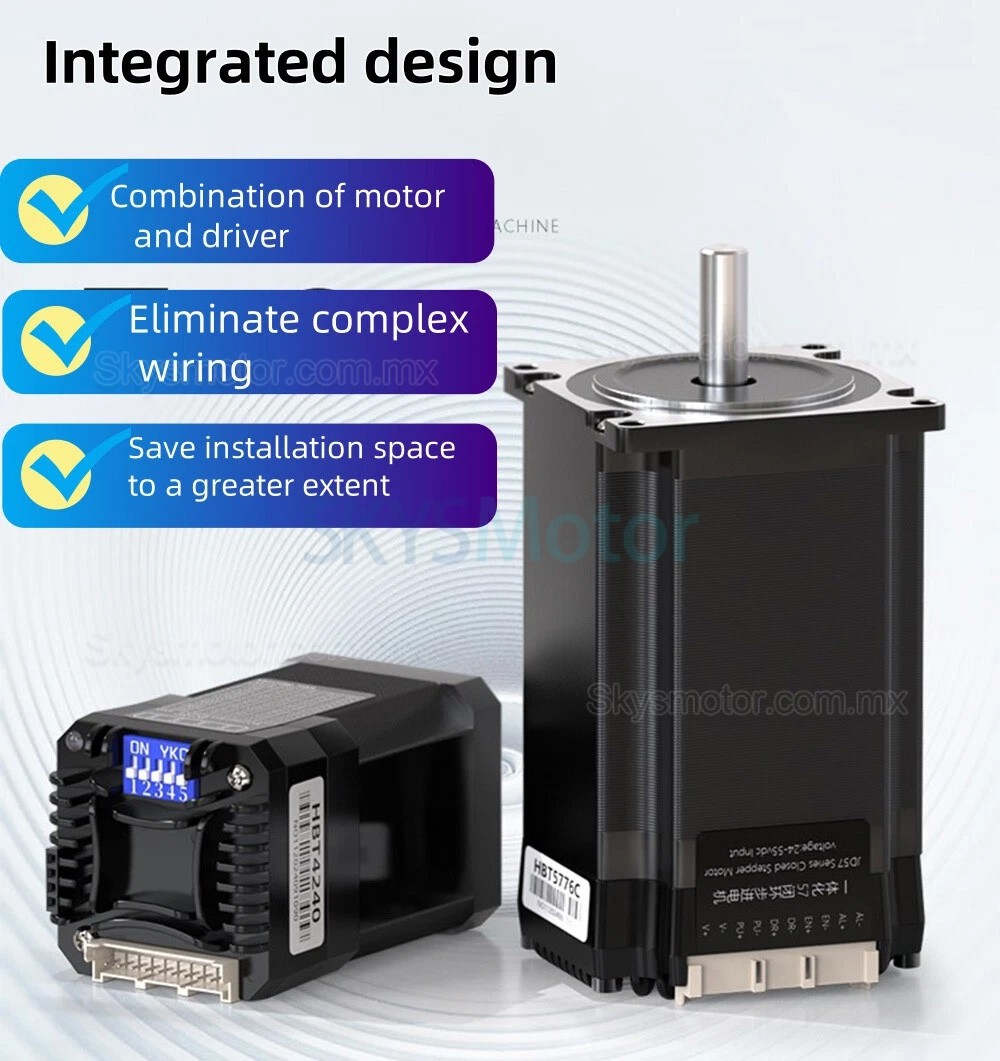

Este producto es una unidad integrada de motor y controlador. Incorpora un codificador de posición y tecnología de control vectorial, diseñado para solucionar el problema de pérdida de pasos común en los motores paso a paso tradicionales.
Especificación:
Motor y Controlador: Diseño integrado
Tecnología de Control: Cuenta con control de bucle cerrado FOC y SPWM
Corriente: Corriente máxima 5,0 A, corriente promedio 3,8 A
Voltaje de Entrada: 24 VCC - 55 VCC
Entrada de Comando: Acepta comandos de pulso/dirección diferenciales y de extremo único
Funciones de Protección: Incluye protección contra sobretensión, subtensión, sobrecorriente y desviación de posición
Compatibilidad de Señal: Señal de entrada de 3,3 V - 28 V

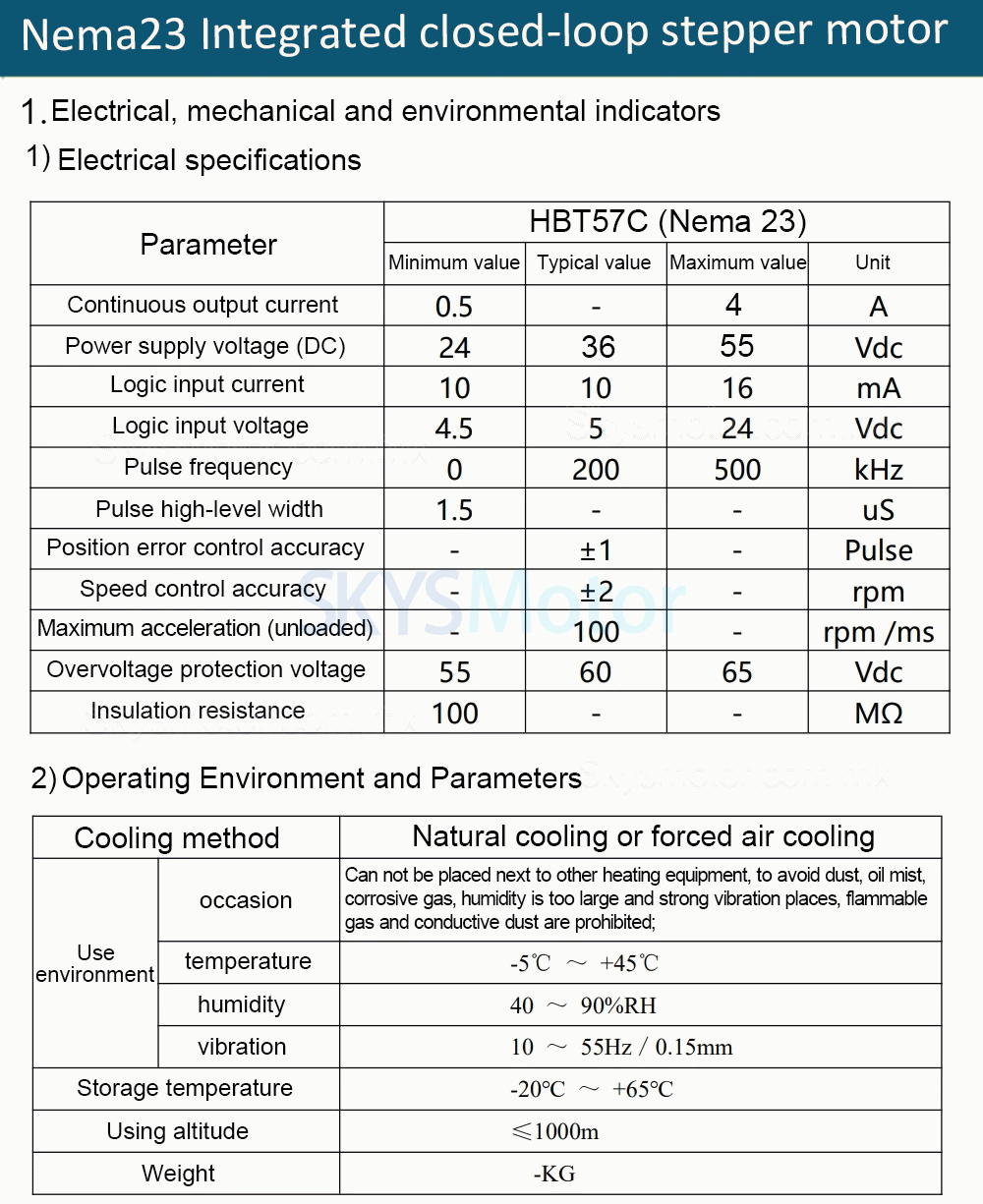

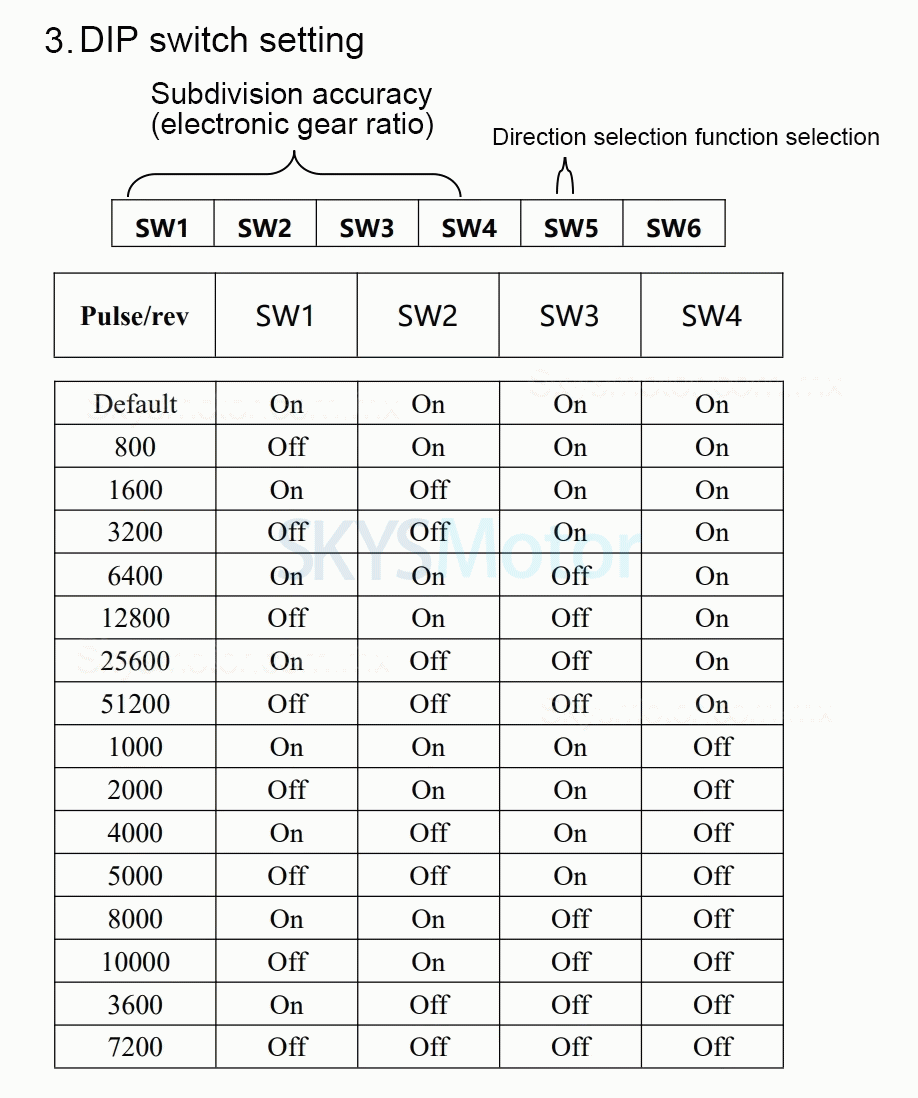

Especificación técnica:
Modelo: HBT57
Par nominal: 1,2 N·m, 2 N·m, 3 N·m
Diámetro del eje del motor: 8 mm
Longitud del cuerpo: 55 mm / 76 mm / 112 mm
Voltaje de entrada: 20 VCC ~ 48 VCC
Corriente de salida: 3,0 ~ 4,2 A
Frecuencia de señal del motor paso a paso: 200 kHz
Corriente de entrada de la señal de control: 7 ~ 16 mA
Protección contra sobretensión: 55 VCC
Voltaje de señal de entrada: 5 VCC
Resistencia de aislamiento: 100 MΩ
Tipo de codificador: Codificador magnético de 1000 líneas
.jpg "Motor paso a paso de circuito cerrado integrado Nema 23, serie HBT57, 1,2 Nm/2 Nm/3 Nm, con codificador de 1000 líneas")

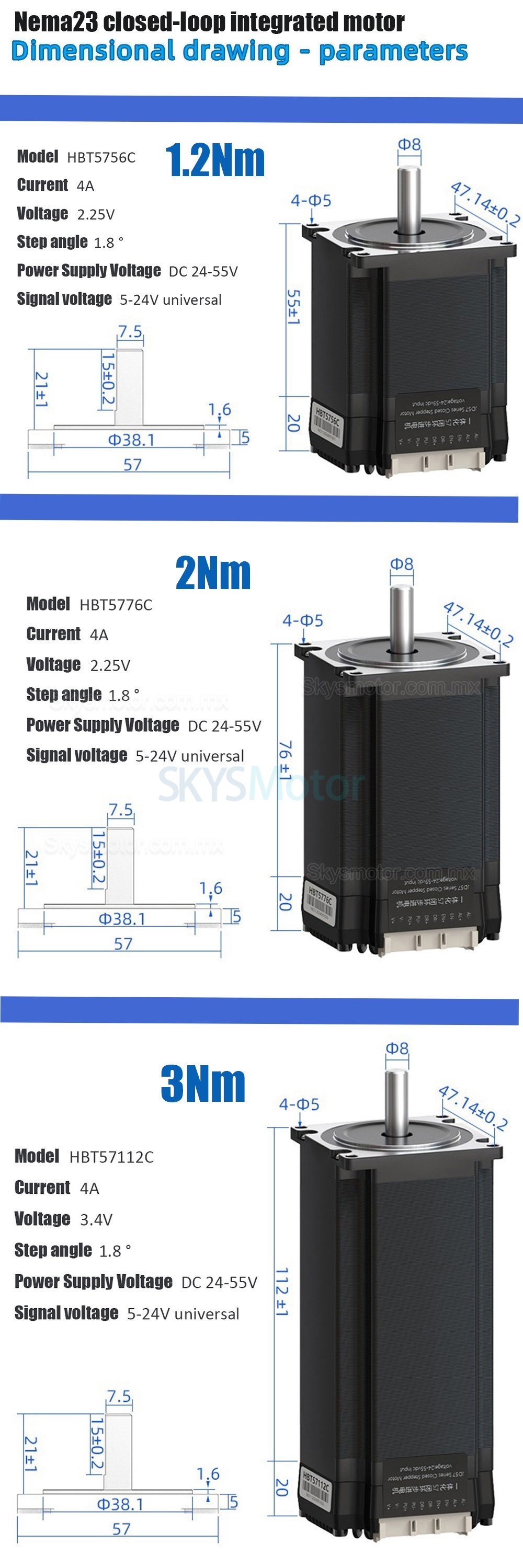

| Especificación física | |
|---|---|
| Longitud del cuerpo(mm) | 75 / 96 / 132 |
| Tamaño del marco(mm) | 57 x 57 |
| Diámetro del eje(mm) | 8 |
| Longitud del eje(mm) | 19.4 |
| Tipo de eje | Corte en D |
| Eje simple/eje doble | Eje único |
| Peso(gramos) | 1000 / 1200 / 1500 |
| Longitud de corte D | 15 |
| Especificación eléctrica | |
| Par de retención(Ncm) | 1.2 / 2 / 3 |
| Par de retención(oz.in) | 169.93 / 283.22 / 424.83 |
| Corriente nominal(A) | 4 |
| Ángulo de paso(°) | 1.8 |
| Tipo de motor | Motor paso a paso de bucle cerrado |
| Número de fase | 2 |
| Voltaje de fase (V) | 2.25 / 3.4 |
