Kit de motor paso a paso de bucle cerrado NEMA 42 de 12/16/20 Nm con motor paso a paso trifásico y driver
- Manuales y Documentación:
Kit de motor paso a paso de bucle cerrado NEMA 42 de 12/16/20 Nm con motor paso a paso trifásico y driver

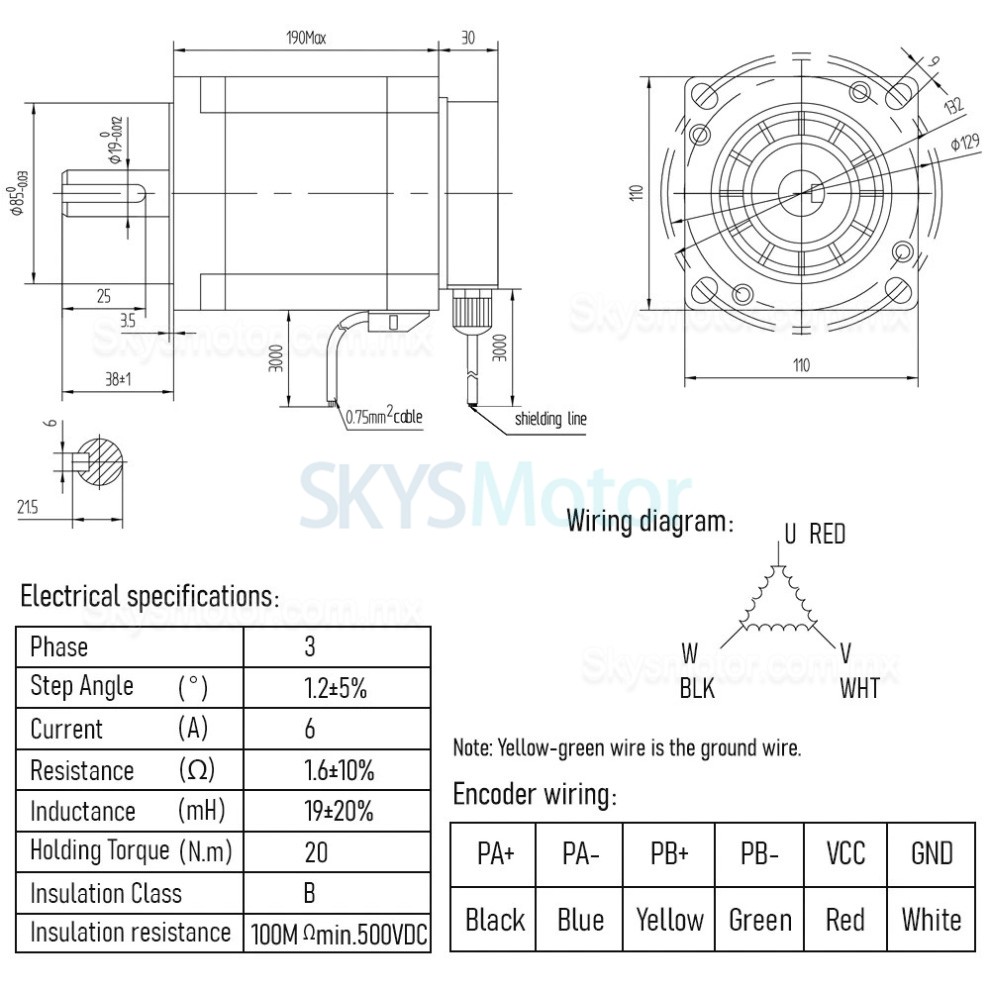

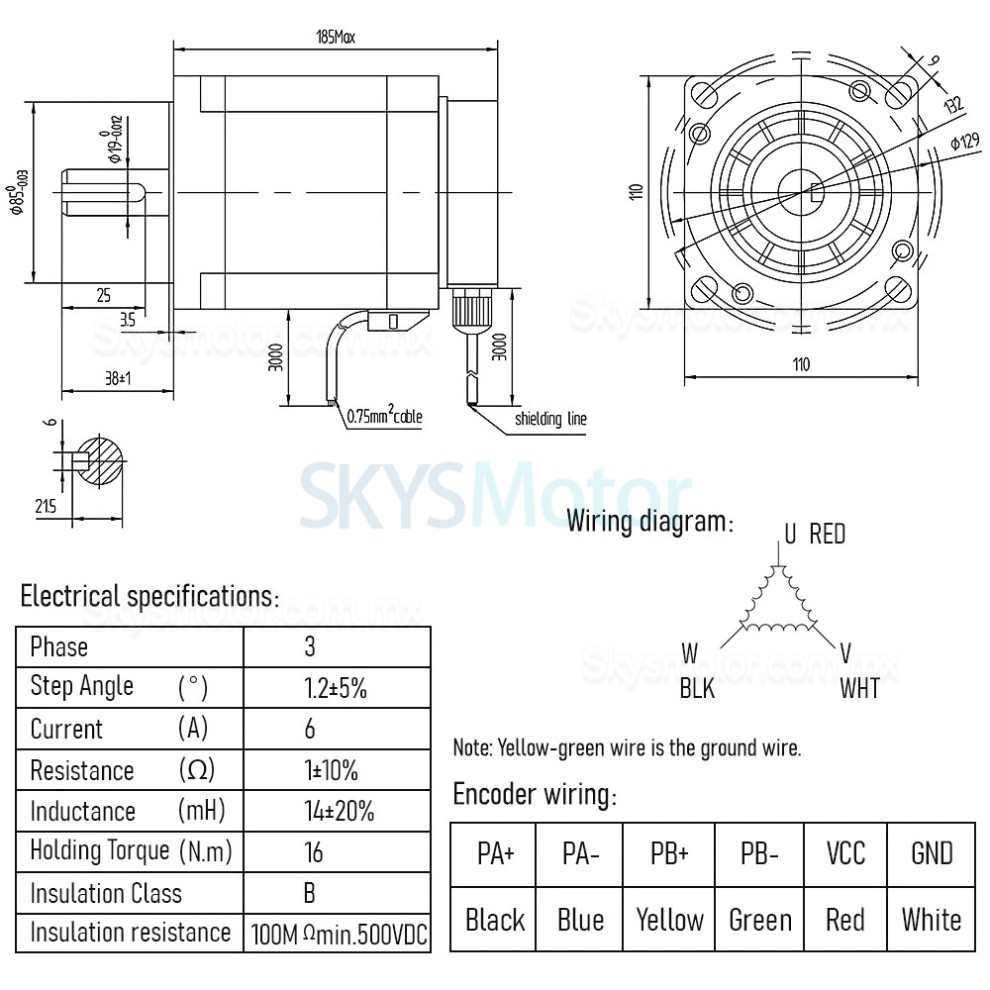

Parámetros del Motor:
Tamaño: NEMA42 110 mm
Ángulo de paso/Fases: 1,2 grados / 3 fases
Corriente de fase: 6,8 A
Par de mantenimiento: 12 / 16 / 20 N·m
Longitud del cuerpo: 160 mm / 185 mm / 190 mm
Diámetro del eje: 19 mm (con chavetero de 6 mm)
Velocidad: 0-2000 rpm
Encoder: 1000 líneas
Clase de aislamiento: B
Resistencia de fase: 1,24 ohmios
Inductancia de fase: 22 mH
Parámetros del Driver:
Modelo: 3HSS2208H-110
Tipo: Driver digital con pantalla, de bucle cerrado DSP de 32 bits
Voltaje de entrada: 110-250 VCA
Corriente máxima de pico: 6 A
Corriente de entrada de señal: 7-20 mA
Frecuencia de respuesta del impulso: 200 kHz
Velocidad de comunicación por defecto: 57,6 kbps
Función de protección: Sobretensión, sobrecorriente, error de seguimiento, a prueba de sobrecarga
Compatibilidad de entrada de señal: Señal de 4,5-28 V (no requiere resistencia)
Método de control: Bucle cerrado vectorial DSP de 32 bits

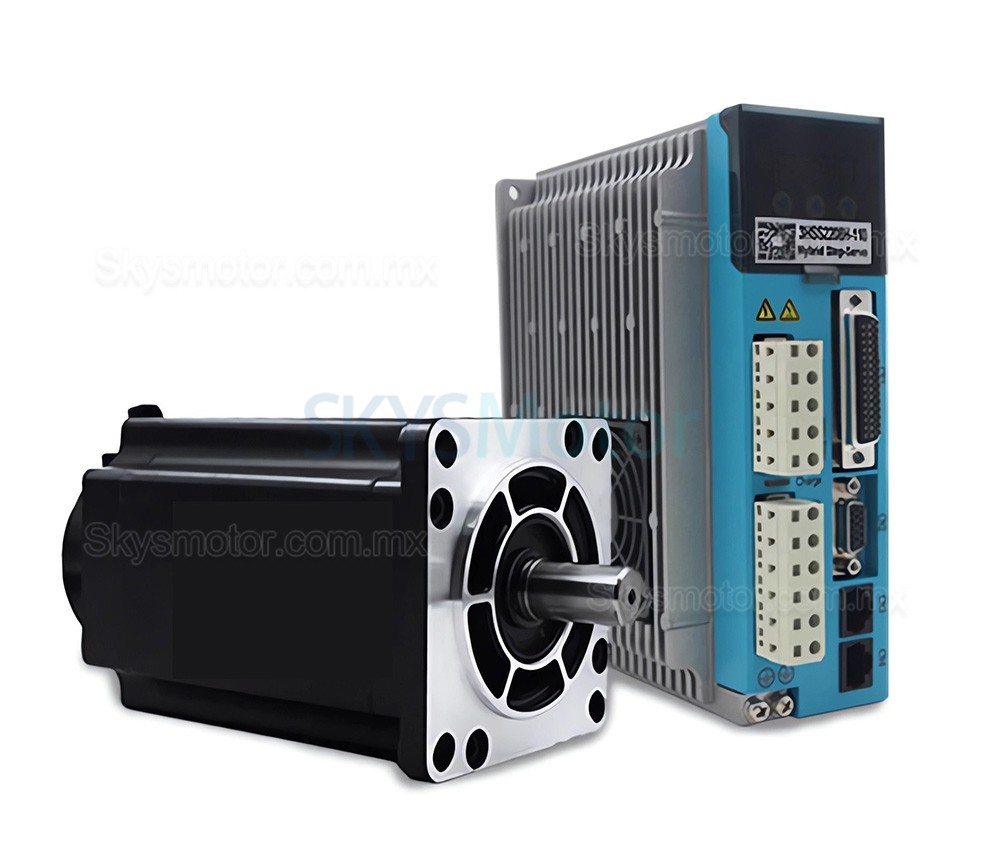

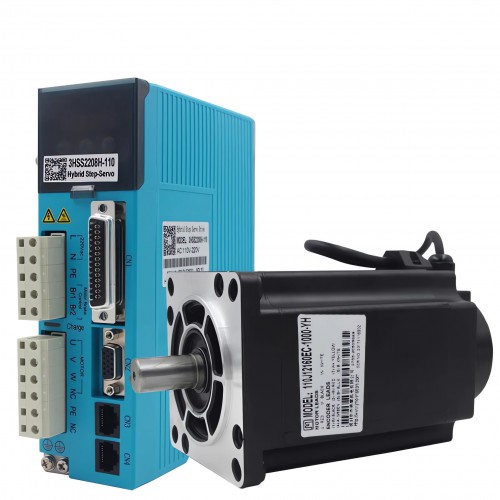

Contenido del paquete:
1 Pza. Motor paso a paso de bucle cerrado trifásico NEMA42, diámetro del eje 19 mm, con encoder de 1000 líneas (12/16/20 Nm)
1 Pza. Driver para motor trifásico 3HSS2208H
1 Pza. Cable de extensión para encoder de 3 m
Size Chart:
| Especificación del kit CNC | |
|---|---|
| Número de ejes | Eje único |
| Bucle abierto/bucle cerrado | Bucle cerrado |
| Especificación del motor | |
| Par de retención(Ncm) | 1200 / 1600 / 2000 |
| Par de retención(oz.in) | 1699.34 / 2265.79 / 2832.24 |
| Inductancia(mH) | 12 / 16 / 19 |
| Longitud del motor(mm) | 160 / 185 / 210 |
| Tamaño del motor | NEMA 42 |
| Resistencia de fase(ohmios) | 1 / 1.6 |
| Corriente nominal(A) | 6 |
| Diámetro del eje(mm) | 21.5 |
| Longitud del eje(mm) | 34.5 |
| Tipo de eje | Clave |
| Eje simple/eje doble | Eje único |
| Ángulo de paso(°) | 1.2 |
| Número de fase | 3 |
