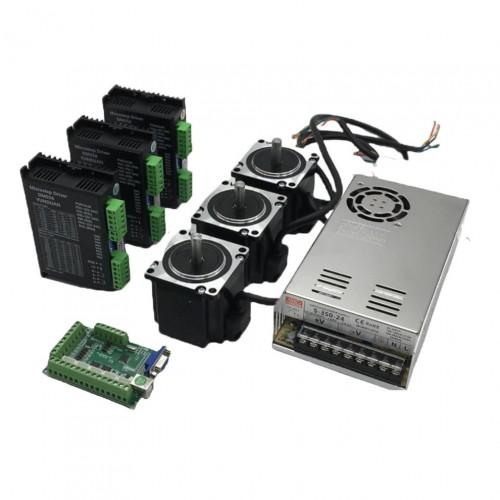

Kit CNC de 3 ejes con motor paso a paso Nema 23 de 3 Nm, controlador y fuente de alimentación
Kit CNC de 3 ejes con motor paso a paso Nema 23 de 3 Nm, controlador y fuente de alimentación
Características:

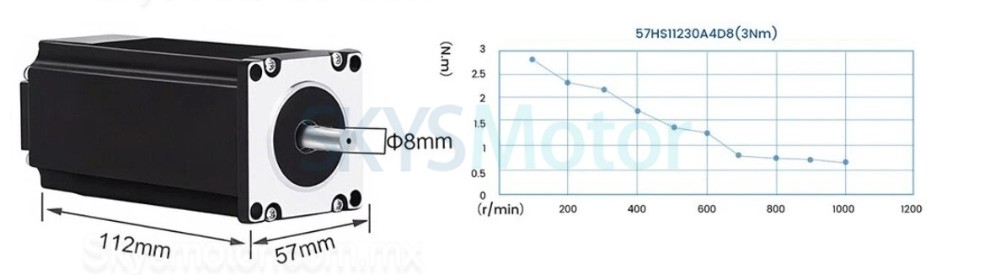

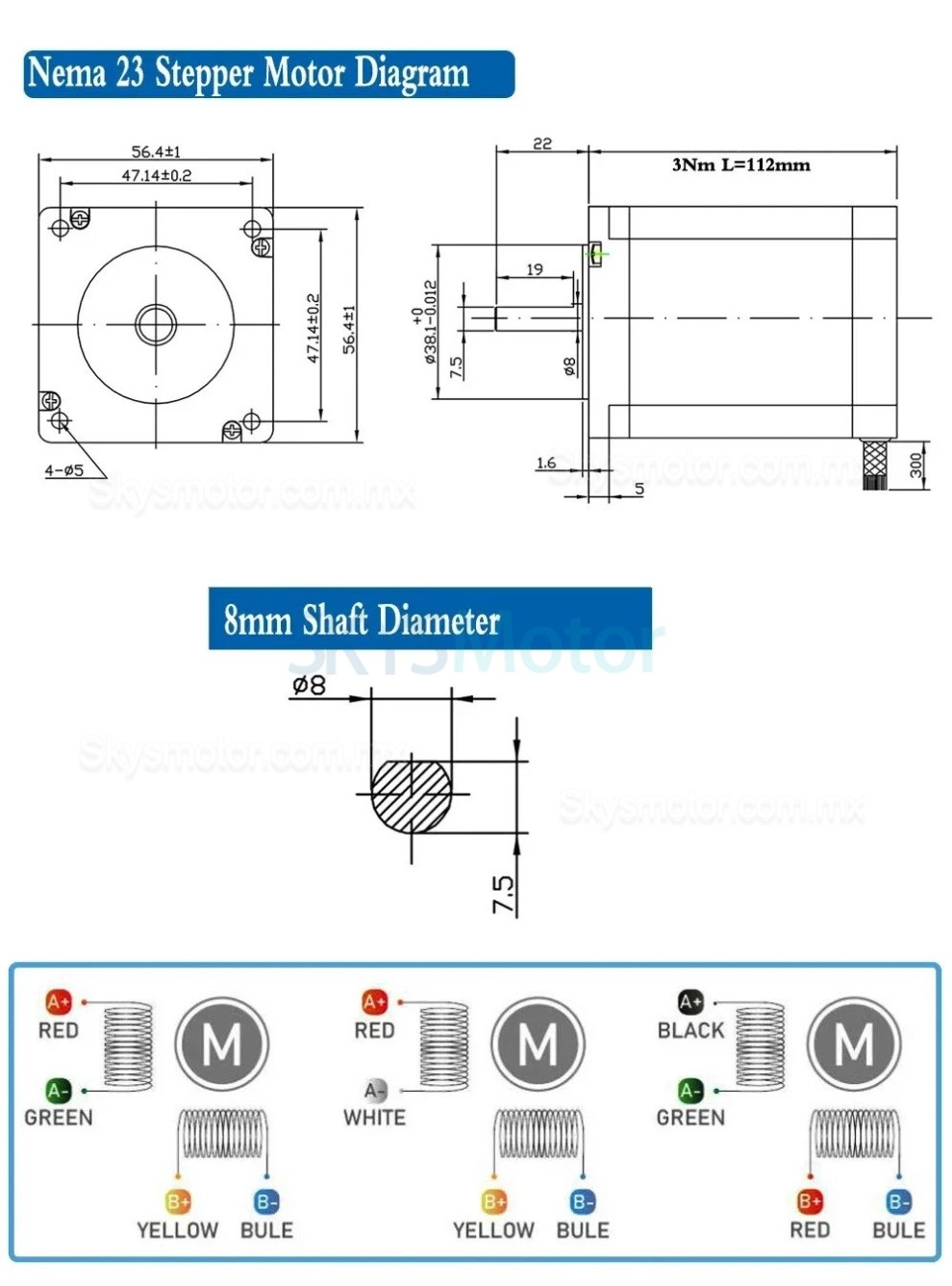

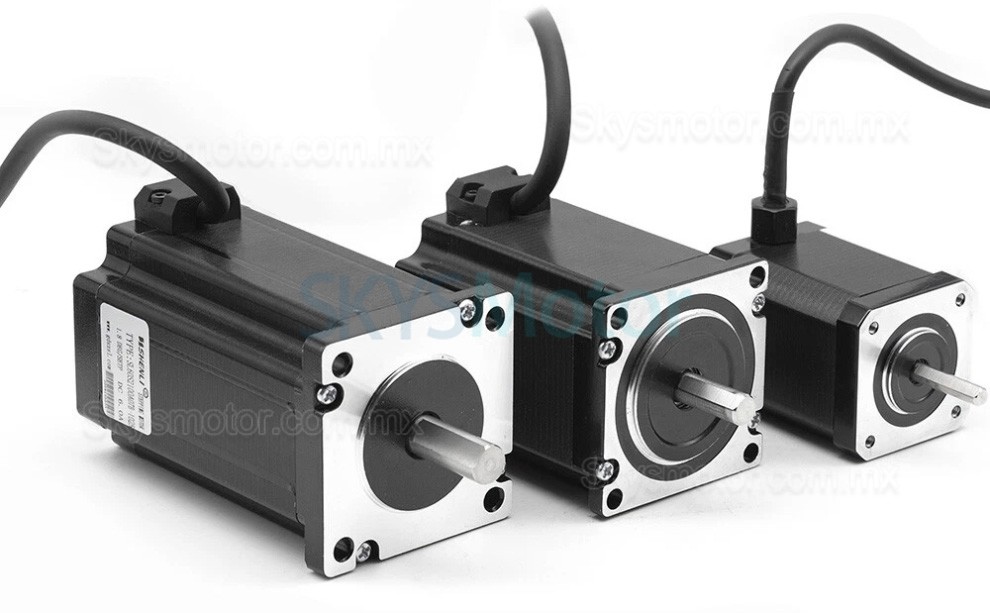

3 x Motores Paso a Paso NEMA 23: (57HS11230A4)
Par de mantenimiento: 3 Nm
Dimensiones de la carcasa: 57 x 57 x 112 mm
Eje: 8 mm (con plano de Φ7,5 mm)
Ángulo de paso: 1,8° (200 pasos/revolución)
Fase/Cables: 2 fases, 4 cables
Corriente: 3 A/fase

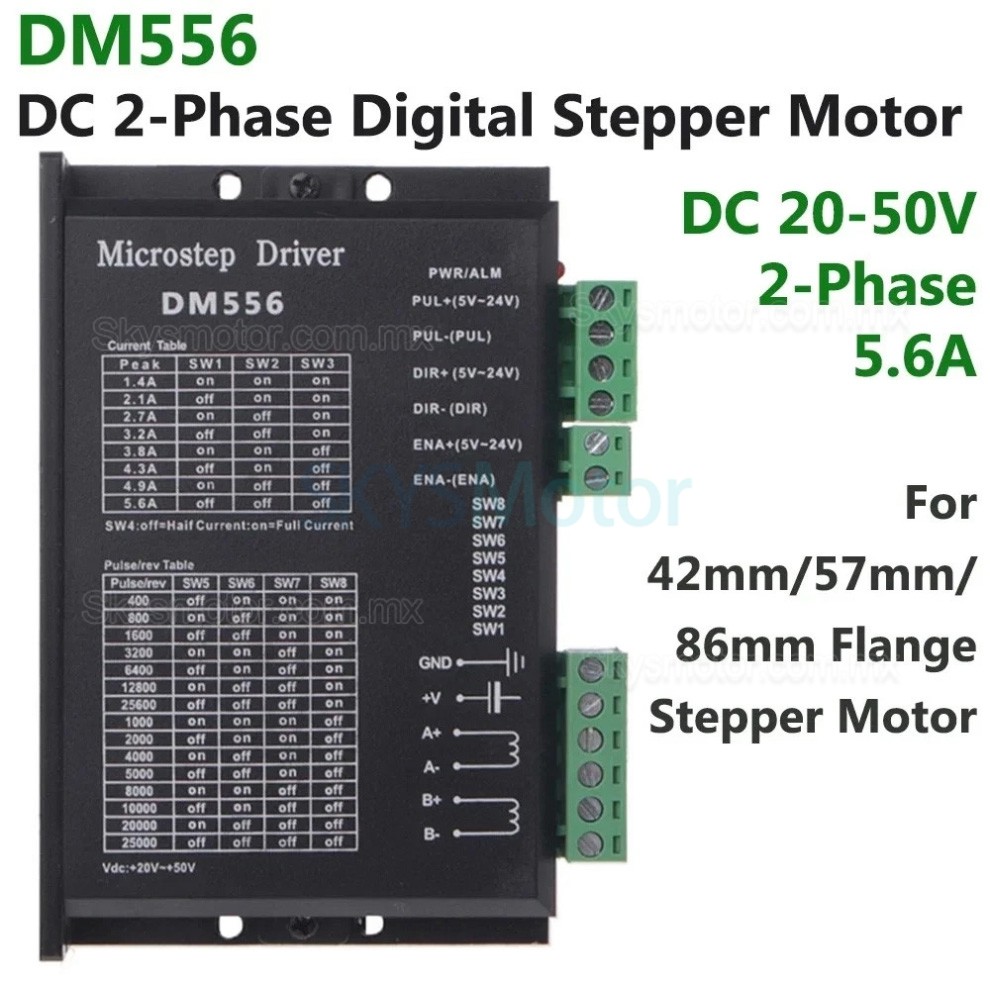

3 x Controladores Paso a Paso DM556:
16 resoluciones de micropaso seleccionables (hasta 25.600 pasos/revolución)
Corriente de salida ajustable en 8 niveles
Voltaje de operación: CC 20-50 V
Compatible con motores de menos de 5,6 A
1 x Fuente de Alimentación Conmutada de 350W:
Salida: CC 24 V
Eficiencia: >90%
Voltaje de entrada: CA 110 V/220 V (seleccionable por interruptor)
Protecciones: Sobrecorriente, sobretensión, sobrecarga
Carcasa: Diseño ventilado para disipación de calor

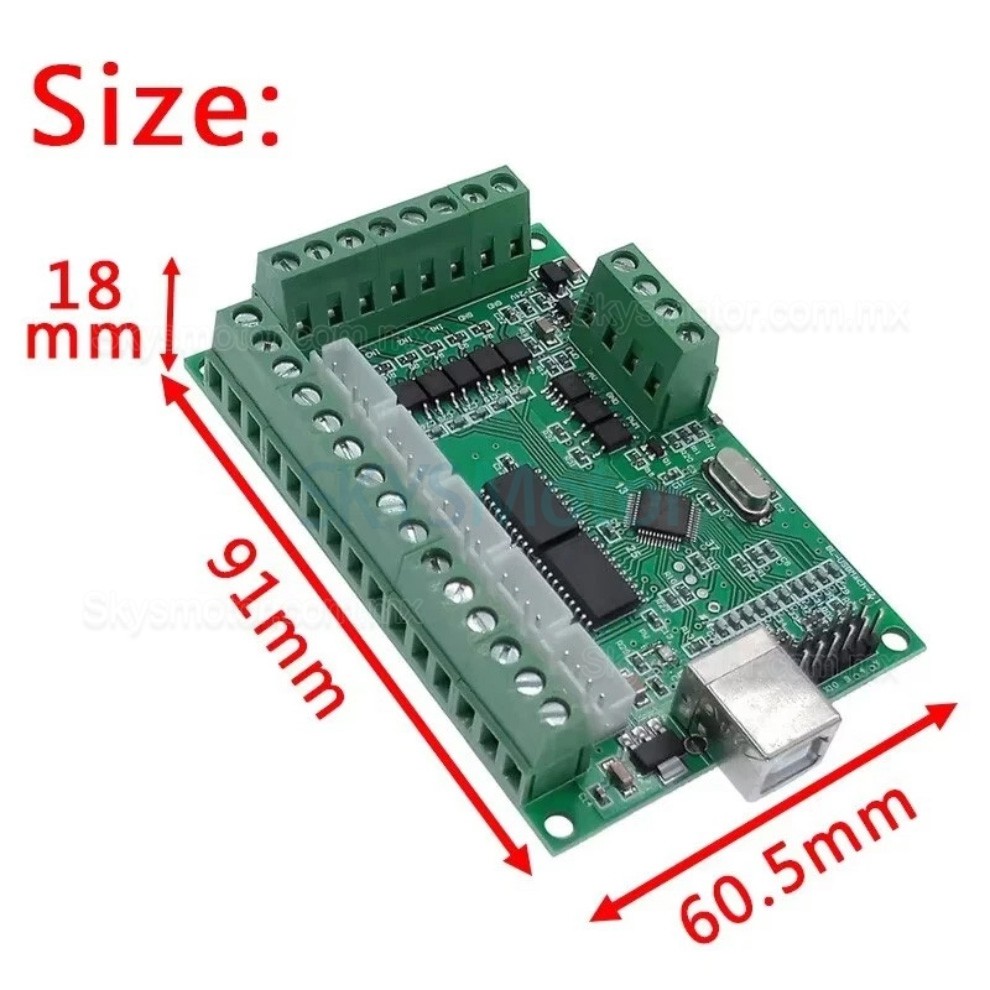

1 x Placa de Control Mach3 de 5 Ejes:
Admite interpolación lineal de hasta 5 ejes
Protecciones: Sobrecorriente, sobretensión, error de posición
.jpg "Kit CNC de 3 ejes con motor paso a paso Nema 23 de 3 Nm, controlador y fuente de alimentación")

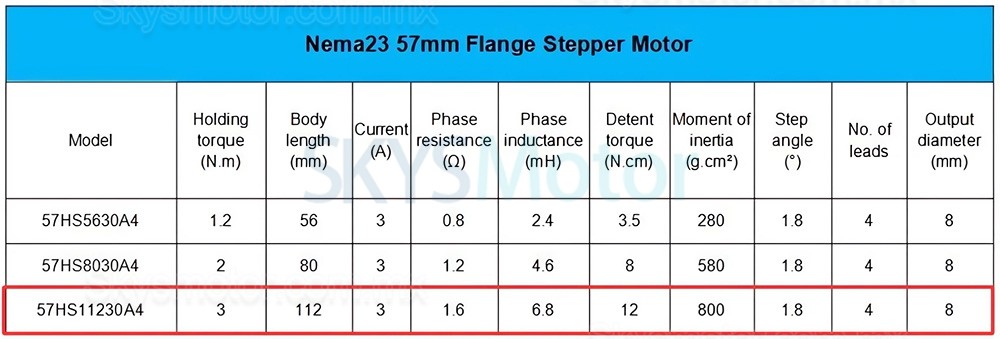

| Especificación del motor | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Longitud del cuerpo(mm) | 112 |
| Par de retención(Ncm) | 300 |
| Par de retención(oz.in) | 424.84 |
| Inductancia(mH) | 6.8 |
| Longitud del motor(mm) | 112 |
| Tamaño del motor | Nema 23 |
| Número de cables | 4 |
| Resistencia de fase(ohmios) | 1.6 |
| Corriente nominal(A) | 3 |
| Diámetro del eje(mm) | 8 |
| Longitud del eje(mm) | 19 |
| Tipo de eje | Corte en D |
| Eje simple/eje doble | Eje único |
| Ángulo de paso(°) | 1.8 |
| Número de fase | 2 |
| Especificación del kit CNC | |
| Número de ejes | 3 |
| Bucle abierto/bucle cerrado | Bucle abierto |
| Especificación del controlador paso a paso | |
| Voltaje de conducción(V) | 20 - 50 |
| Micropaso (Pasos/rev.) | 400 - 25600 |
| Corriente de salida(A) | 0 - 5.6 |
