Kit de motor de husillo refrigerado por aire JGF-60-24Z/4.5 + H100-5.5S2/T4, 4,5kW, 220V/380V, con variadores de velocidad (VFD) y 13 pinzas ER32.
Kit de motor de husillo refrigerado por aire JGF-60-24Z/4.5 + H100-5.5S2/T4, 4,5kW, 220V/380V, con variadores de velocidad (VFD) y 13 pinzas ER32

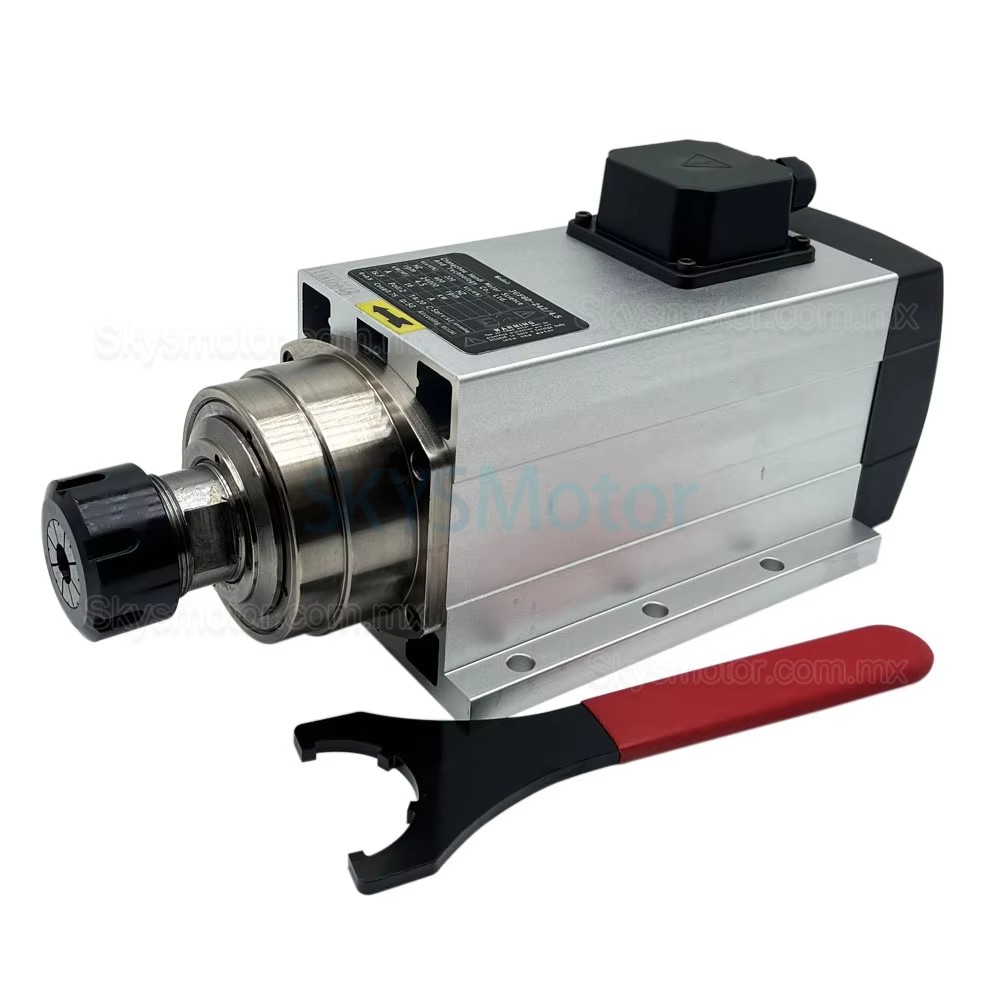

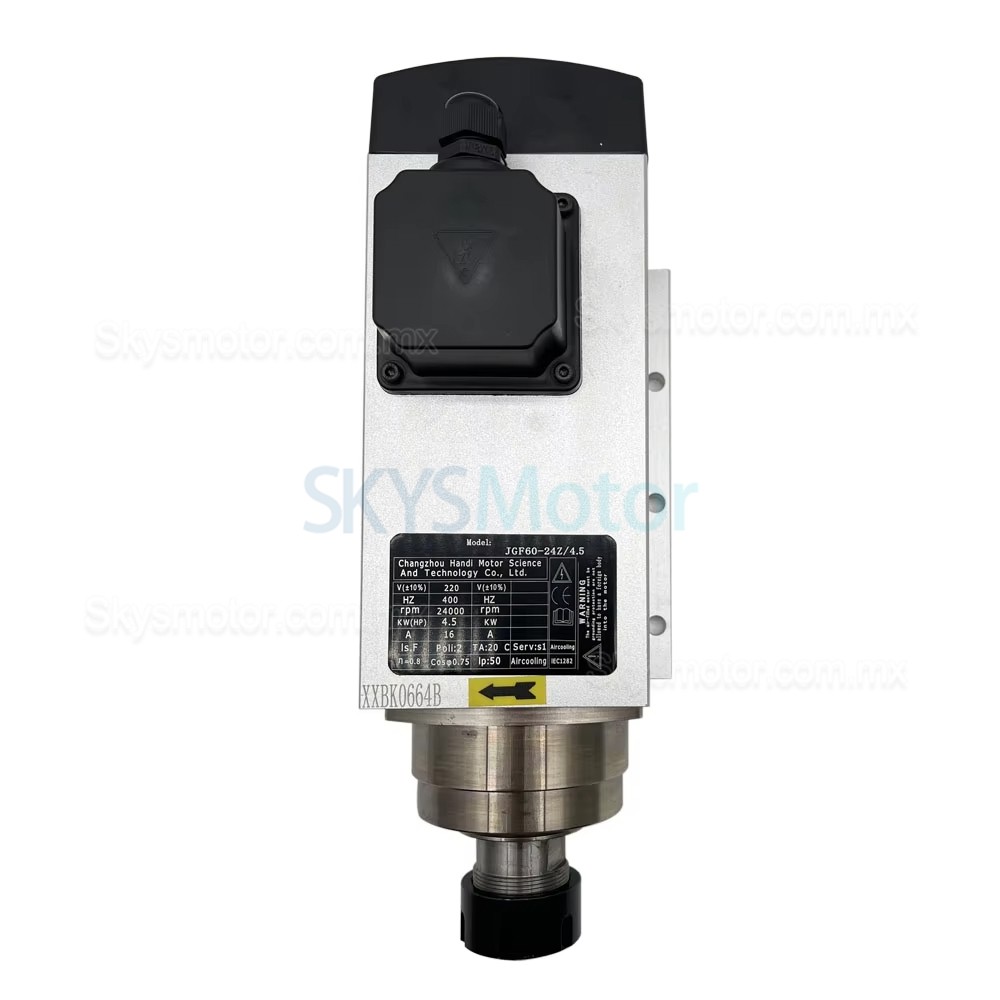

Parámetros del Motor de Husillo:
Modelo/Forma: JGF-60-24Z/4,5
Potencia nominal: 4,5 kW
Voltaje nominal: 220 V / 380 V
Corriente nominal: 16 A
Frecuencia nominal: 300 Hz / 400 Hz
Peso: 13 kg
Tipo de refrigeración: Refrigerado por aire
Eje y conexión: Pinza ER32
Velocidad (rpm): 18000 rpm / 24000 rpm
Par máximo (Nm): 2,38 N·m, 1,79 N·m

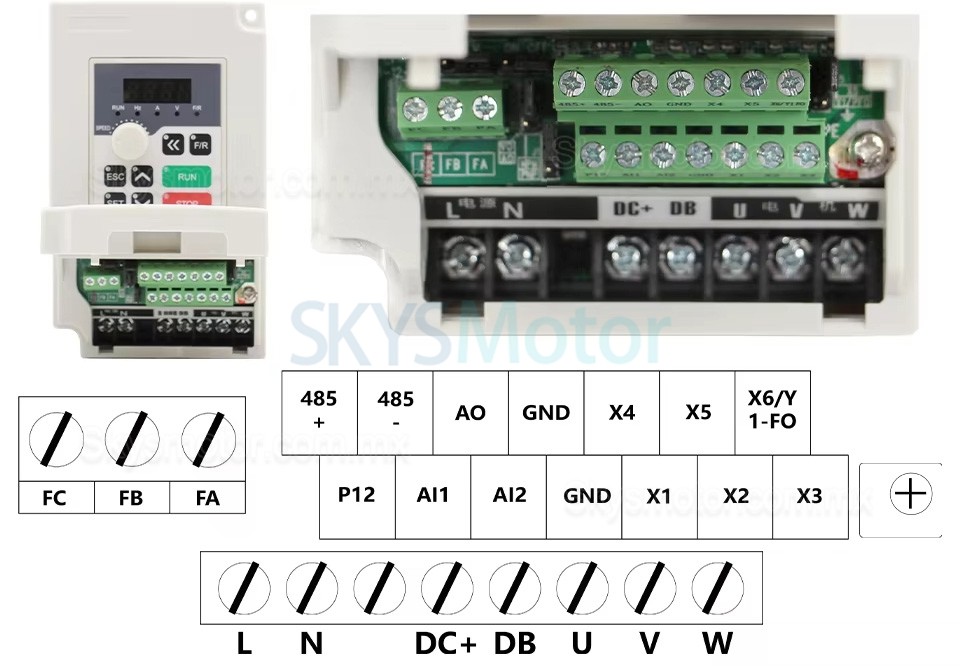

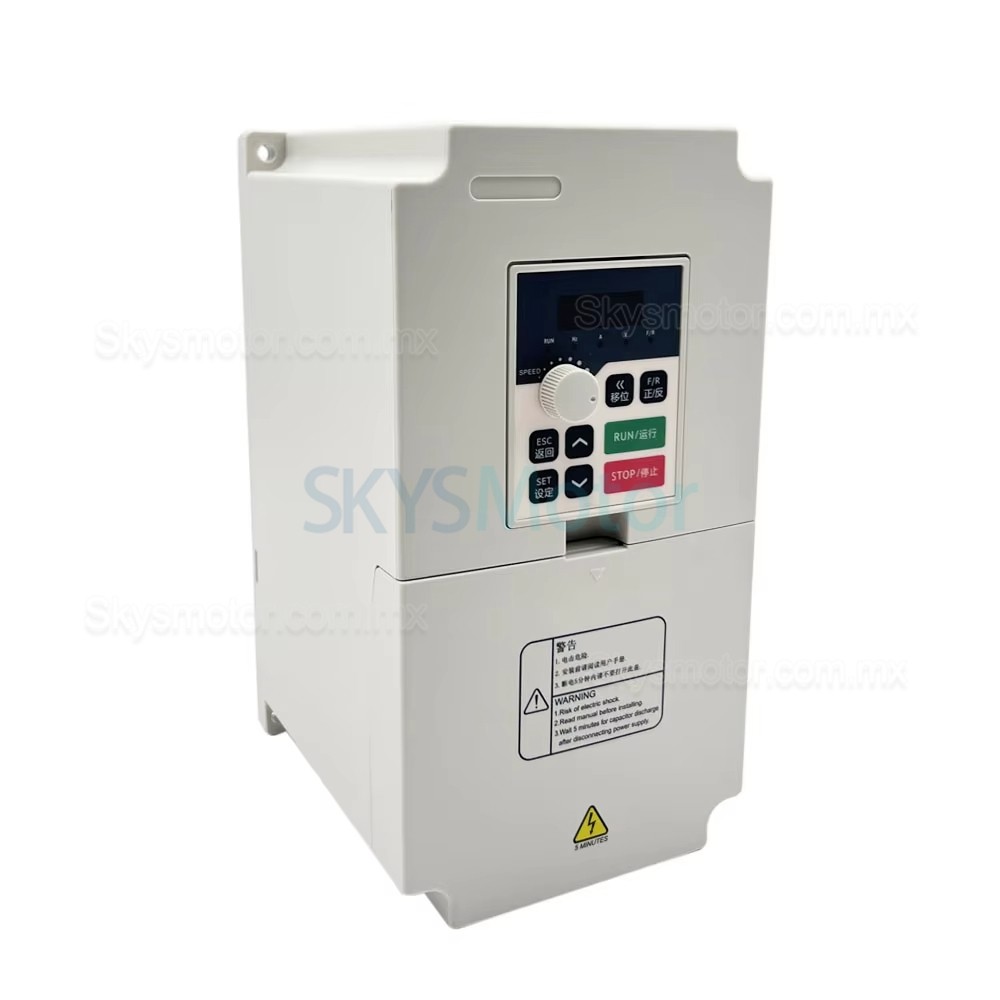

Especificación del Inversor VFD:
Modelo: H100-5.5S2 / H100-5.5T4
Tipo: Inversor CC/CA
Tipo de entrada: Monofásica 220 V / Trifásica 380 V
Frecuencia de salida: 0,1 - 1000 Hz
Voltaje de salida: Monofásica 220 V / Trifásica 380 V
Corriente de salida: 25 A (220 V) / 12,5 A (380 V)
Peso: 4 kg

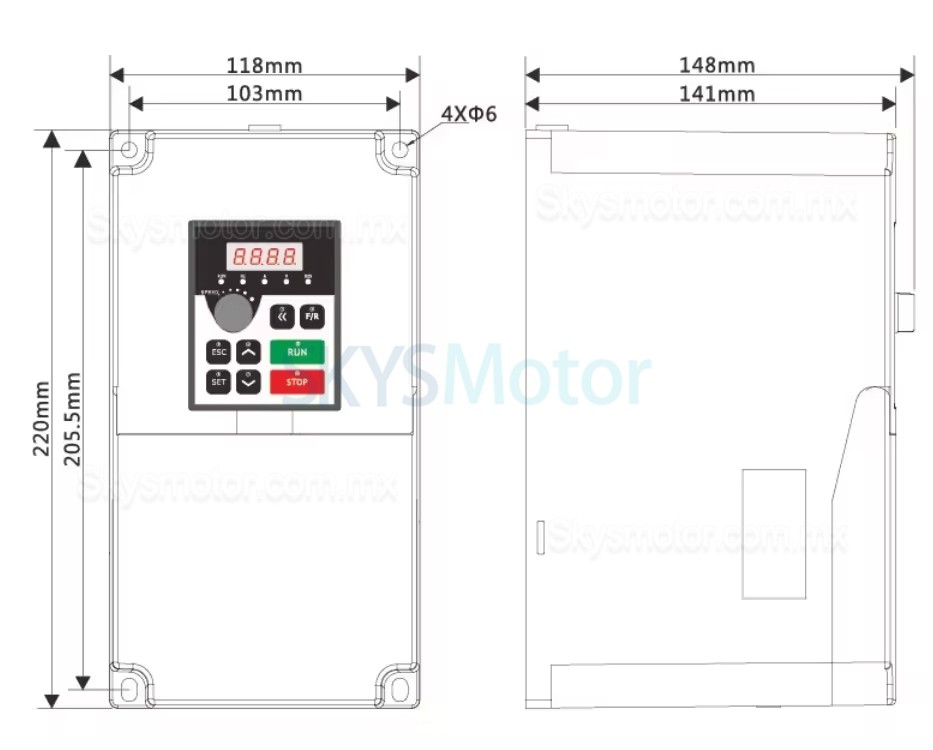

Dimensiones (LxAxA): 118 x 220 x 141,5 mm
Nombre del proyecto: Serie H100
Método de control: V/F
Pantalla de cuatro dígitos e indicadores de estado: Muestra frecuencia, corriente, velocidad de rotación, voltaje, contador, temperatura, estado de rotación hacia adelante/atrás y fallas.
Control de comunicación: RS-485
Temperatura de funcionamiento: -10 ~ 40 °C
Humedad: 0–95 % humedad relativa (sin condensación)
Vibración: Por debajo de 0,5 G
Accesorio - Juego de Pinzas:
Tipo y Cantidad: Pinza ER32, 13 piezas
Tamaños incluidos: 3 mm, 4 mm, 5 mm, 6 mm, 7 mm, 8 mm, 9 mm, 10 mm, 11 mm, 12 mm, 13 mm, 14 mm, 15 mm
.jpg "Kit de motor de husillo refrigerado por aire JGF-60-24Z/4.5 + H100-5.5S2/T4, 4,5kW, 220V/380V, con variadores de velocidad (VFD) y 13 pinzas ER32.")
.jpg "Kit de motor de husillo refrigerado por aire JGF-60-24Z/4.5 + H100-5.5S2/T4, 4,5kW, 220V/380V, con variadores de velocidad (VFD) y 13 pinzas ER32.")
.jpg "Kit de motor de husillo refrigerado por aire JGF-60-24Z/4.5 + H100-5.5S2/T4, 4,5kW, 220V/380V, con variadores de velocidad (VFD) y 13 pinzas ER32.")
.jpg "Kit de motor de husillo refrigerado por aire JGF-60-24Z/4.5 + H100-5.5S2/T4, 4,5kW, 220V/380V, con variadores de velocidad (VFD) y 13 pinzas ER32.")
.jpg "Kit de motor de husillo refrigerado por aire JGF-60-24Z/4.5 + H100-5.5S2/T4, 4,5kW, 220V/380V, con variadores de velocidad (VFD) y 13 pinzas ER32.")
.jpg "Kit de motor de husillo refrigerado por aire JGF-60-24Z/4.5 + H100-5.5S2/T4, 4,5kW, 220V/380V, con variadores de velocidad (VFD) y 13 pinzas ER32.")
.jpg "Kit de motor de husillo refrigerado por aire JGF-60-24Z/4.5 + H100-5.5S2/T4, 4,5kW, 220V/380V, con variadores de velocidad (VFD) y 13 pinzas ER32.")
(1).jpg "Kit de motor de husillo refrigerado por aire JGF-60-24Z/4.5 + H100-5.5S2/T4, 4,5kW, 220V/380V, con variadores de velocidad (VFD) y 13 pinzas ER32.")

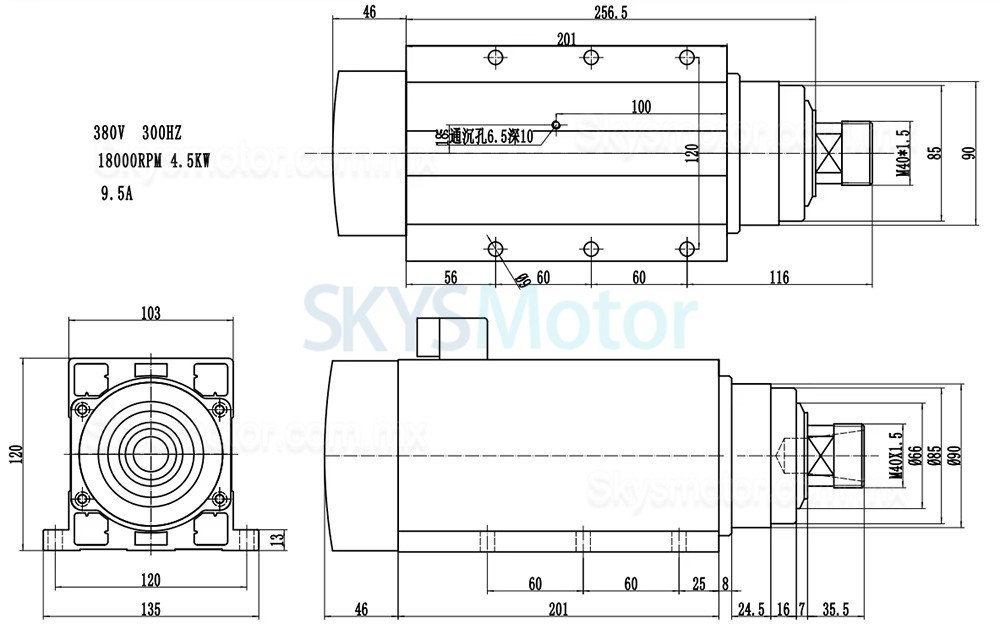

| Especificación del motor del husillo | |
|---|---|
| Lubricación de rodamientos | Grasa |
| Longitud del cuerpo(mm) | 302 |
| Tamaño del coronilla | ER32 |
| Enfriamiento | Refrigerado por aire |
| Corriente(A) | 16 |
| Frecuencia(Hz) | 300 / 400 |
| Forma | Cuadrado |
| Velocidad(RPM) | 0 - 18000 / 0 - 24000 |
| Voltaje(VCA) | 220 / 380 |
| Potencia(Kw) | 4.5 |
| Altura del cuerpo(mm) | 120 |
| Ancho del cuerpo(mm) | 120 |
| Especificación de la unidad de frecuencia variable | |
| Voltaje de entrada | 220 / 380 |
| Frecuencia de entrada | 50 - 60Hz |
| Potencia | 5.5 |
| Corriente de salida | 25 / 12.5 |
| Frecuencia de salida | 0-1000Hz |
