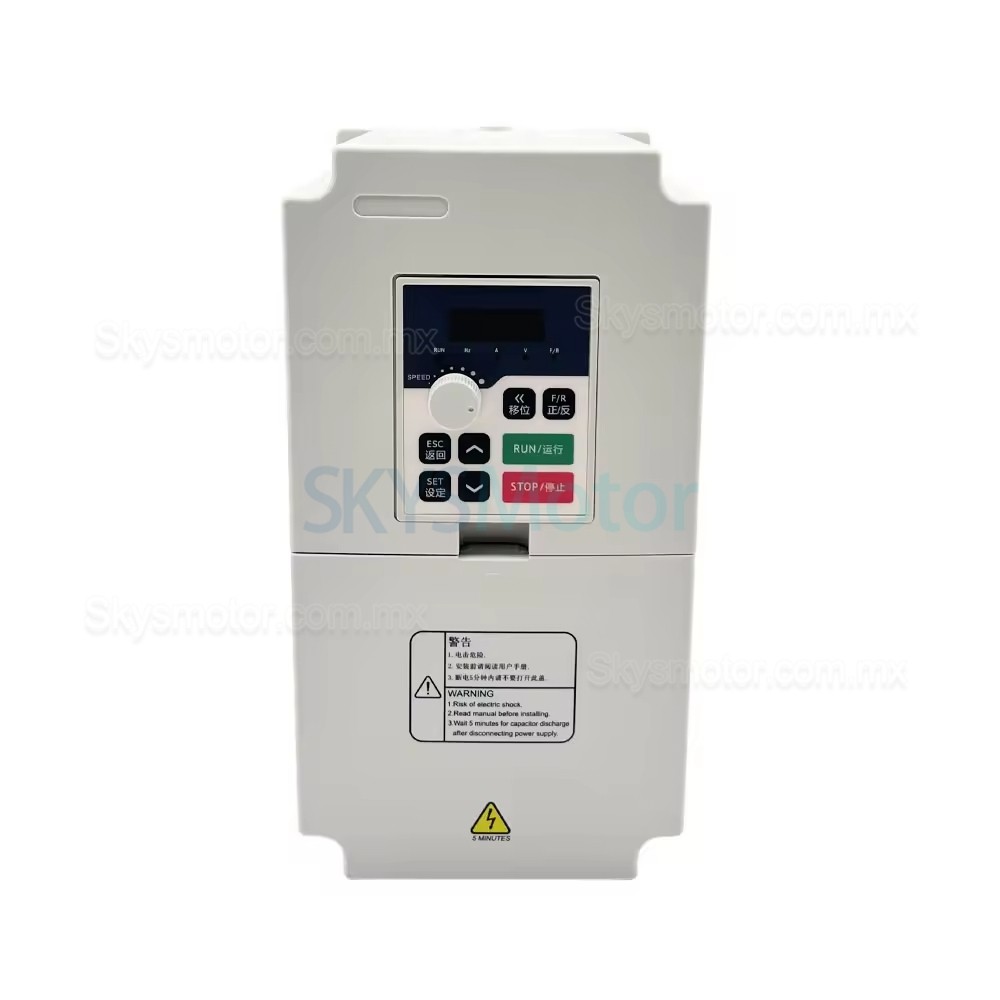

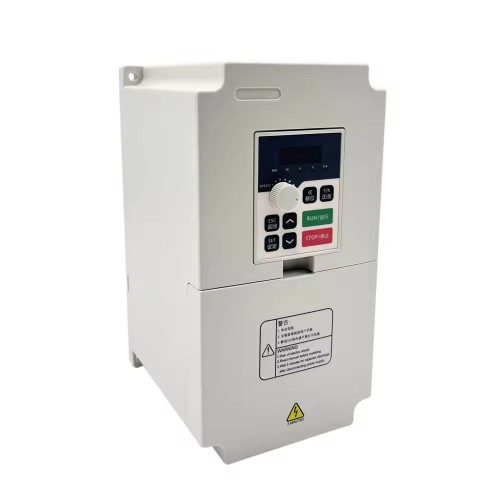

Variador de frecuencia de 5,5kW H100-5.5S2/T4, 220V/380V, para motor de husillo CNC y máquina de grabado

Variador de frecuencia de 5,5kW H100-5.5S2/T4, 220V/380V, para motor de husillo CNC y máquina de grabado

Parámetros:
Número de modelo: H100-5.5S2-B1 / H100-5.5T4-B1
Tipo: Inversor CC/CA
Tipo de entrada: Monofásica 220 V / Trifásica 380 V
Frecuencia de salida: 0,1 - 1000 Hz
Potencia: 5,5 kW
Voltaje de salida: Monofásica 220 V / Trifásica 380 V
Corriente de salida: 25 A (220 V) / 12,5 A (380 V)
Peso: 4 kg

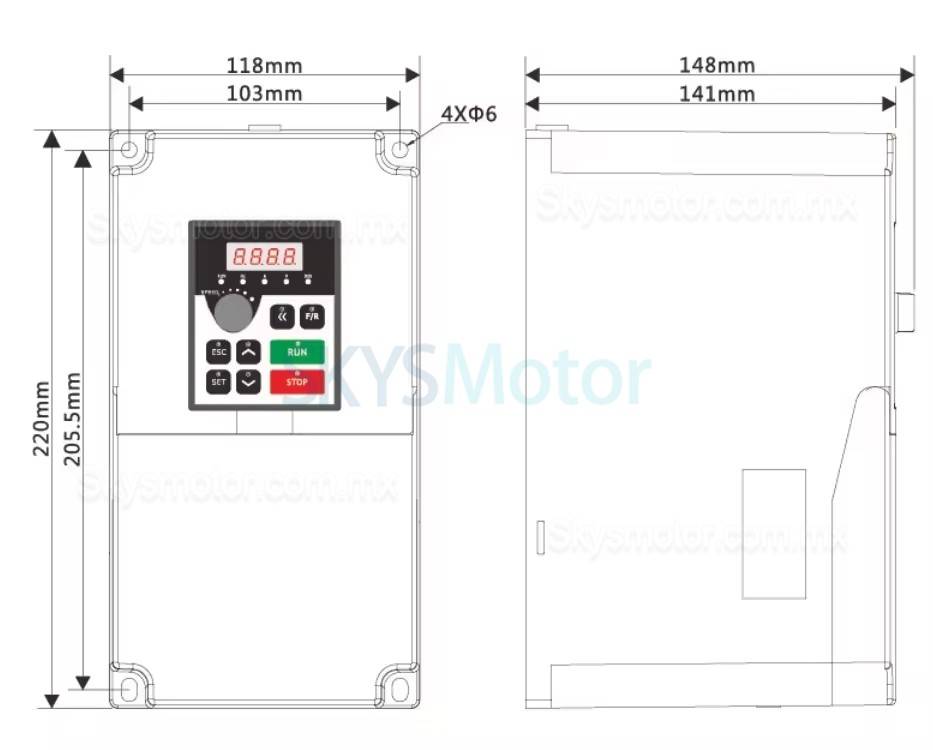

Dimensiones (LxAxA): 118 x 220 x 141,5 mm
Nombre del proyecto: Serie H100
Método de control: V/F

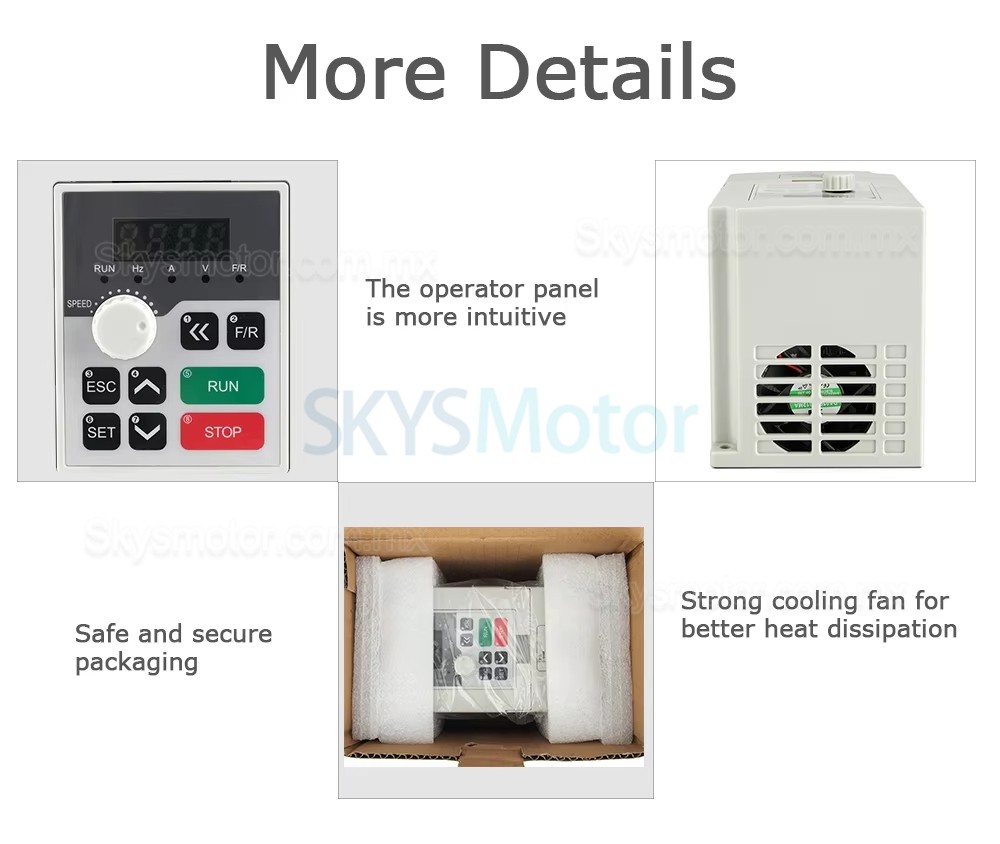

Pantalla de cuatro dígitos e indicadores de estado: Muestra frecuencia, corriente, velocidad de rotación, voltaje, contador, temperatura, estado de rotación hacia adelante/atrás y fallas.
Control de comunicación: RS-485
Temperatura de funcionamiento: -10 ~ 40 °C
Humedad: 0–95 % humedad relativa (sin condensación)
Vibración: Por debajo de 0,5 G

Control de frecuencia
Alcance: 0,1-1000,0 Hz
Precisión: Digital: 0,1 % (-10–40 °C); Analógica: 0,1 % (25 ± 10 °C)
Resolución de ajuste: Digital: 0,1 Hz; Analógica: 1 % de la frecuencia máxima de funcionamiento
Resolución de salida: 0,1 Hz
Método de configuración del operador: Se puede configurar directamente usando ←▲▼
Método de configuración de simulación: Voltaje externo: 0~5 V, 0~10 V, 4~20 mA, 0~20 mA
Otras características: Las tres frecuencias de salto—límite inferior de frecuencia, frecuencia de arranque y frecuencia de parada—se pueden configurar de forma independiente.

Control general
Control de aceleración y desaceleración: Se pueden seleccionar arbitrariamente 4 segmentos de tiempo de aceleración y desaceleración (0,1 a 6500 segundos).
Modo de control del motor: V/F
Control de par: Se puede configurar el aumento de par, hasta un máximo del 10,0 %; el par de arranque puede alcanzar el 150 % a 1,0 Hz.

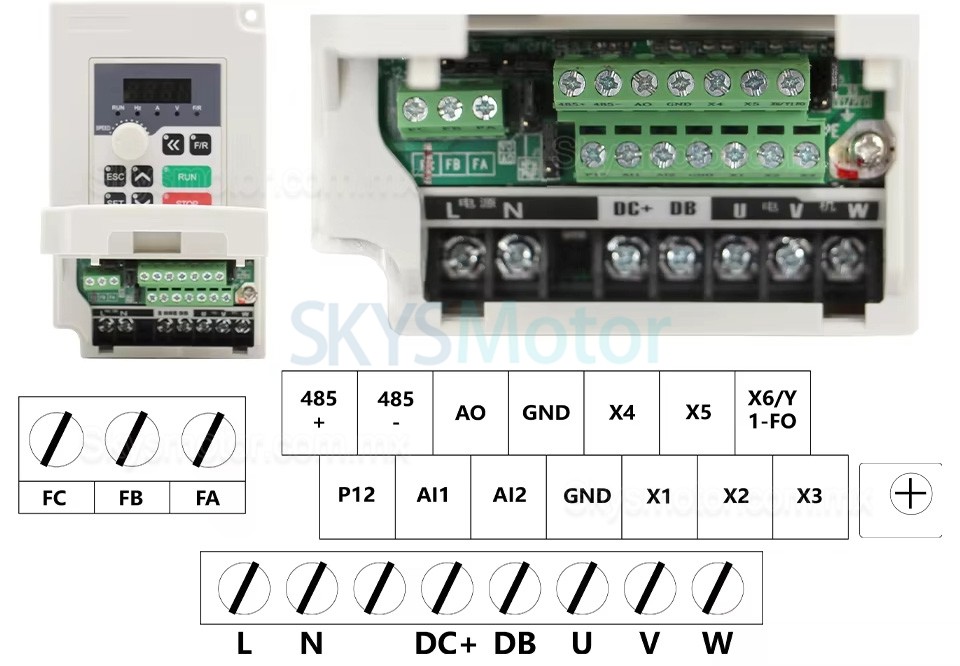

Terminal de entrada multifunción:
6 entradas programables para implementar control de 16 velocidades, ejecución de programa y conmutación de aceleración/desaceleración de 4 segmentos.
Funciones UP, DOWN, contador, parada de emergencia externa y otras características.
Terminal de salida multifunción: El canal 1 es una salida programable; proporciona indicaciones y alarmas para estado operativo, velocidad cero, contador, fallas externas, ejecución de programa y más.

Otras características:
Regulación automática de voltaje (AVR), parada por desaceleración o parada libre, frenado CC, reinicio y rearranque automático, seguimiento de frecuencia,
Control de programa PLC, control de movimiento de vaivén, control de relación de estirado, operación automática de ahorro de energía y frecuencia portadora ajustable (hasta 20 kHz), entre otros.

Protecciones
Protección contra sobrecarga: Relé electrónico de protección para el motor (par constante 150 %/1 minuto, tipo ventilador 120 %/1 minuto).
Protección FUSE: El motor se detiene.
Parada instantánea y rearranque: Después de una parada momentánea, se puede rearrancar usando seguimiento de frecuencia.
Prevención de parada: Prevención de parada durante la aceleración y desaceleración.
Cortocircuito en el extremo de salida: Protección por circuito electrónico.
Otras características: Protección contra sobrecalentamiento de disipadores de calor, limitación de rotación inversa, arranque directo inmediato después del encendido, reinicio de falla, bloqueo de parámetros y más.
