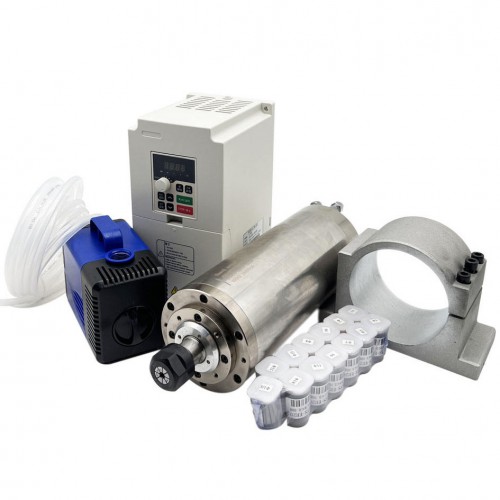

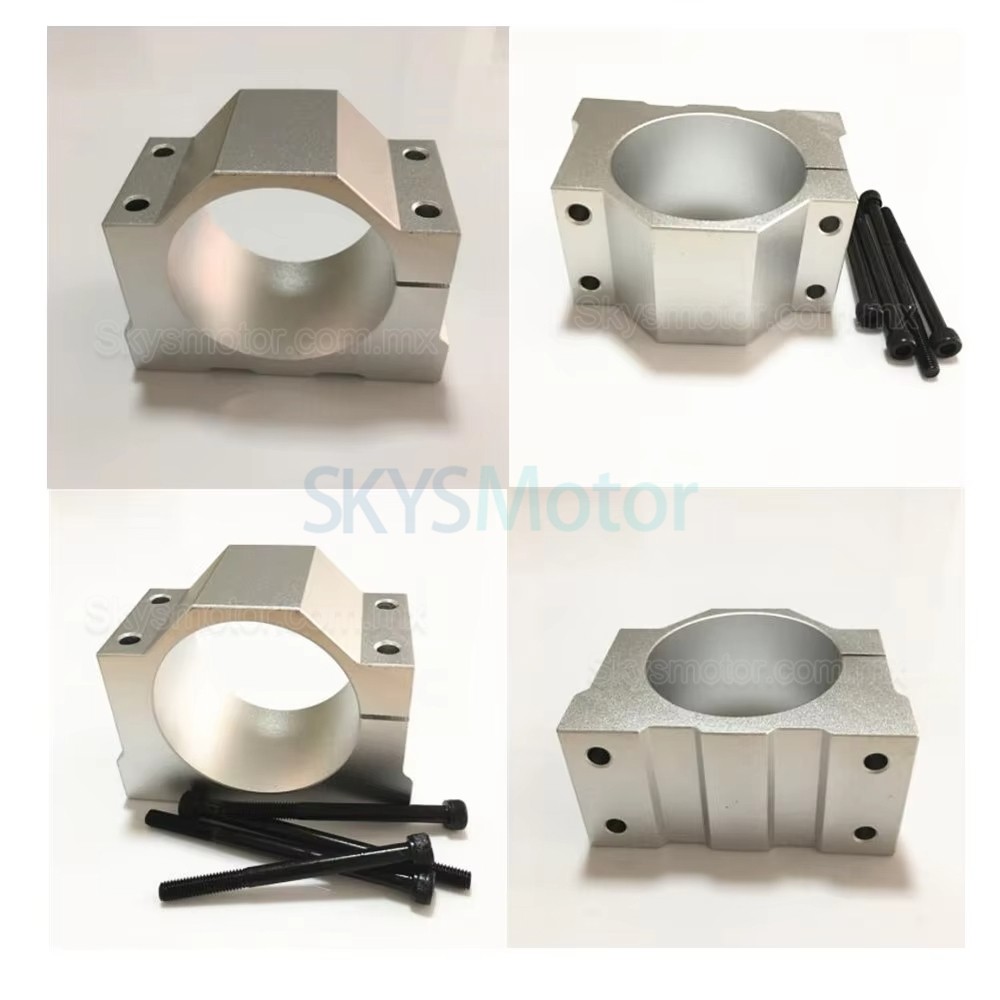

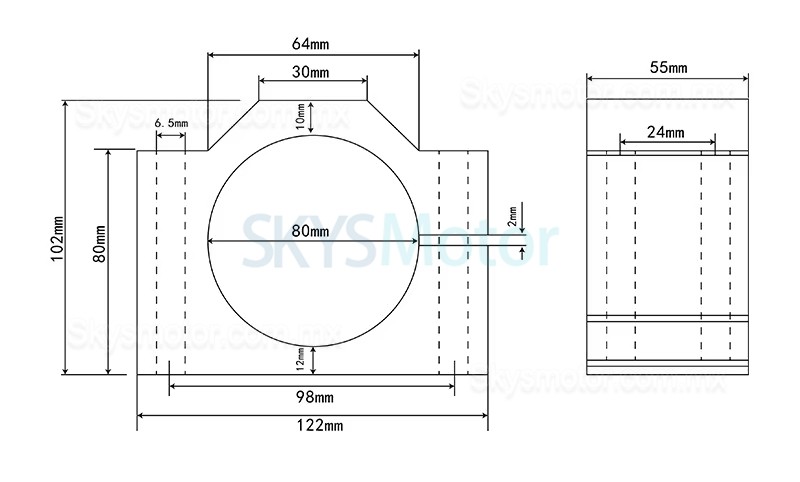

Kit de motor de husillo refrigerado por agua 3kW, 220V/380V, JGD-100A-3.0KW + H100-3.7 con variadores de frecuencia, bomba de agua, 13 pinzas ER20 y soporte
Kit de motor de husillo refrigerado por agua 3kW, 220V/380V, JGD-100A-3.0KW + H100-3.7 con variadores de frecuencia, bomba de agua, 13 pinzas ER20 y soporte
Especificaciones:
Parámetros del motor del husillo:
Modelo: JGD-100A-3.0KW
Potencia nominal: 3KW
Voltaje: 220V / 380V
Corriente nominal: 10.5A (para 220V) / 6.2A (para 380V)
Frecuencia de funcionamiento: 400Hz
Peso neto: 9.7KG
Tipo de refrigeración: Refrigeración por agua
Sistema de pinza: ER20
Tipo de conexión: Puertos de refrigeración por agua
Par máximo (Nm): 1.19Nm
Diámetro: 80mm
Velocidad: 24000RPM
Frecuencia máxima (Hz): 400Hz

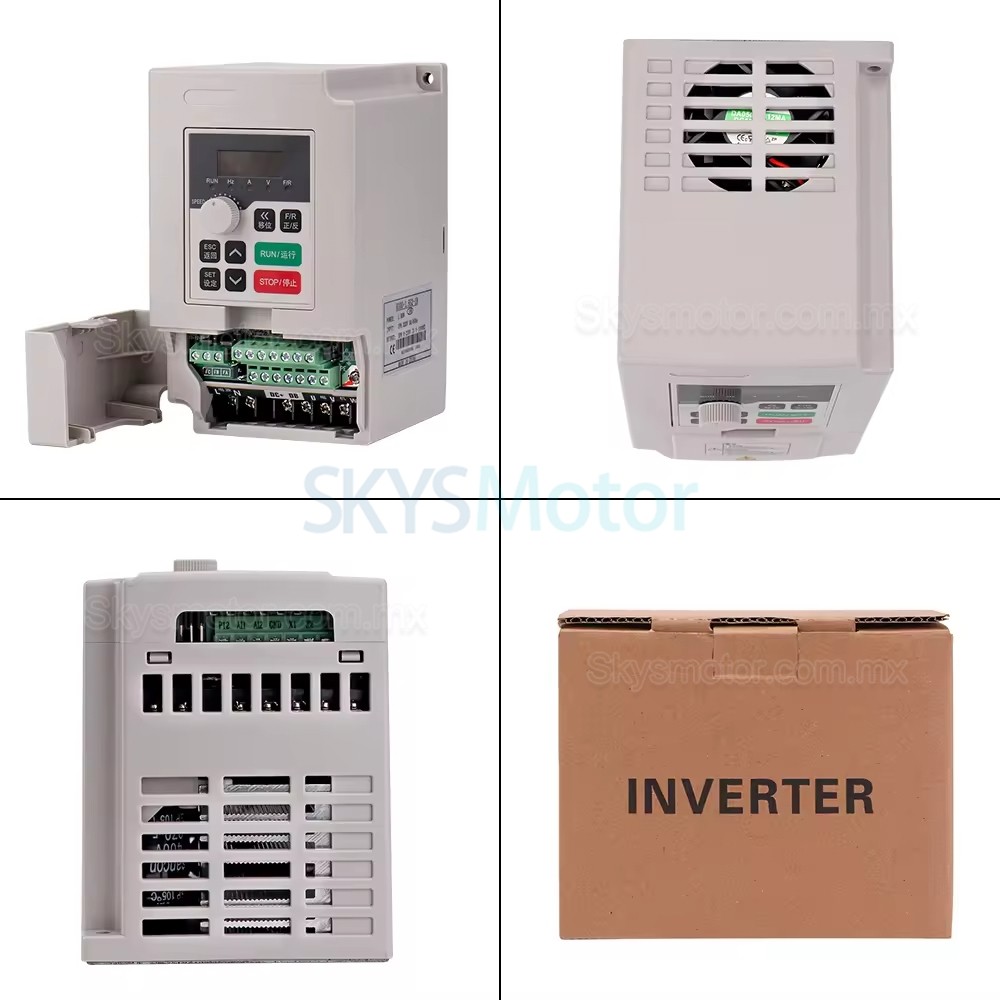

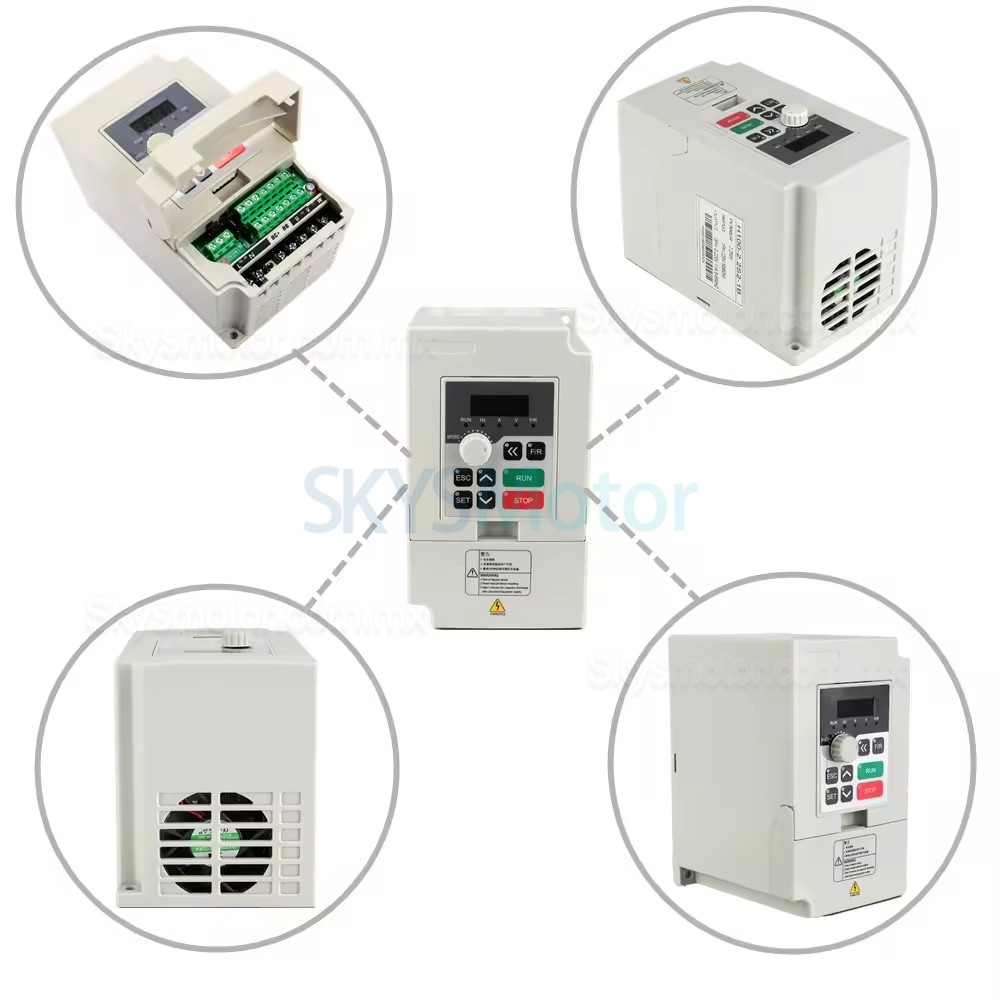

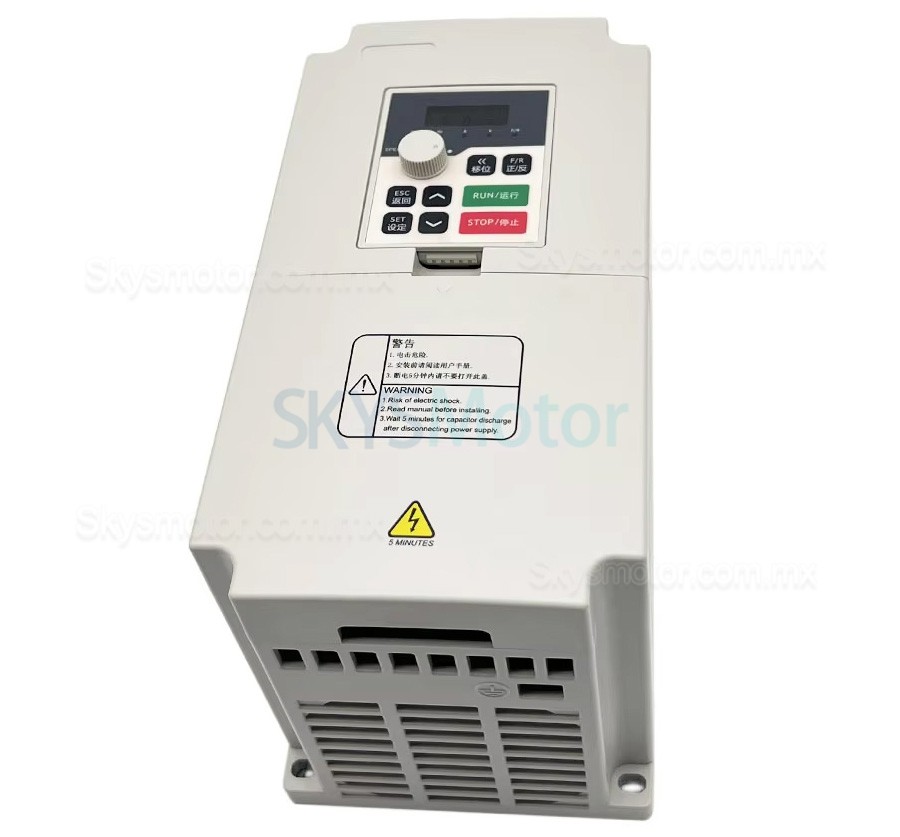

Parámetros del inversor VFD:
Modelo: H100-3.7S2/H100-3.7T4
Potencia nominal: 3,7 kW
Entrada nominal: Monofásica 220 V / Trifásica 380 V
Corriente nominal de salida: 17 A/8,5 A
Rango de frecuencia de salida: 0 - 650 Hz
Tipo: Inversores CC/CA

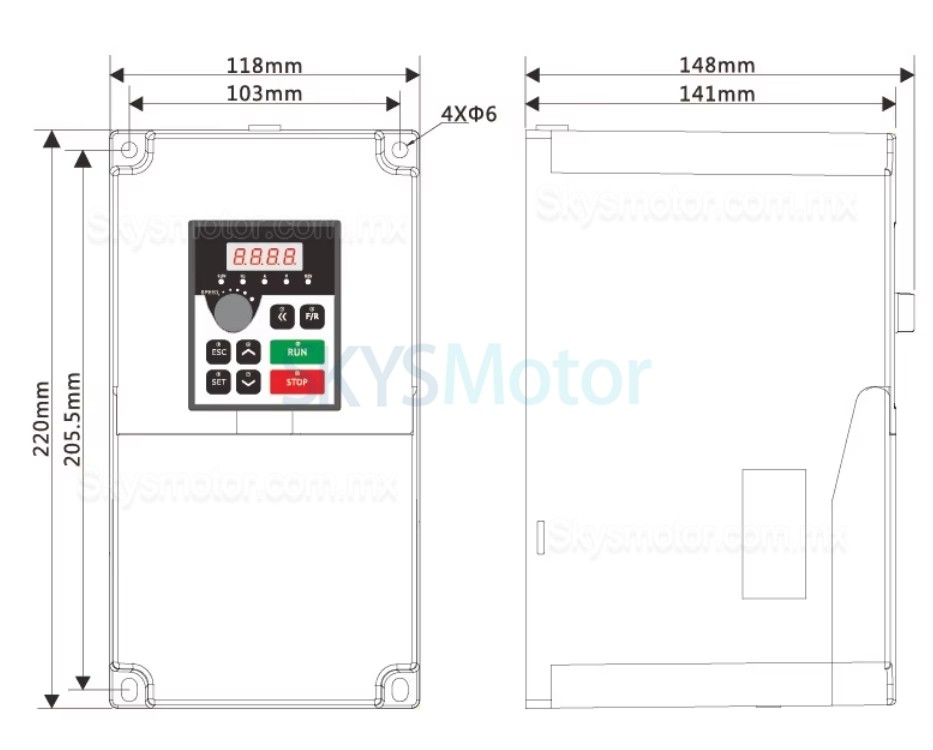

Dimensiones (LxAnxAl): 118 x 220 x 141,5 mm
Peso: 3 kg
Nombre del proyecto: Serie H100
Método de control: V/F
Pantalla de cuatro dígitos e indicadores luminosos de estado: Muestra frecuencia, corriente, velocidad de rotación, voltaje, contador, temperatura, estado de rotación directa/inversa y fallos.
Control de comunicación: RS-485
Temperatura de funcionamiento: -10 ~ 40 ℃
Humedad: 0-95 % de humedad relativa (sin condensación)
Vibración: Inferior a 0,5 G

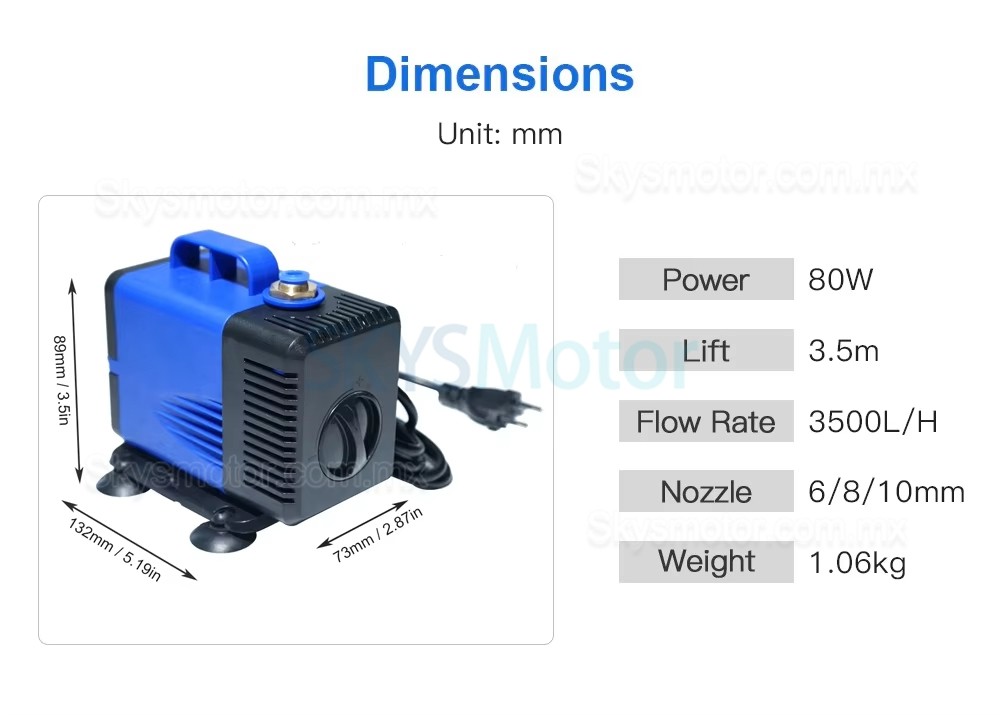

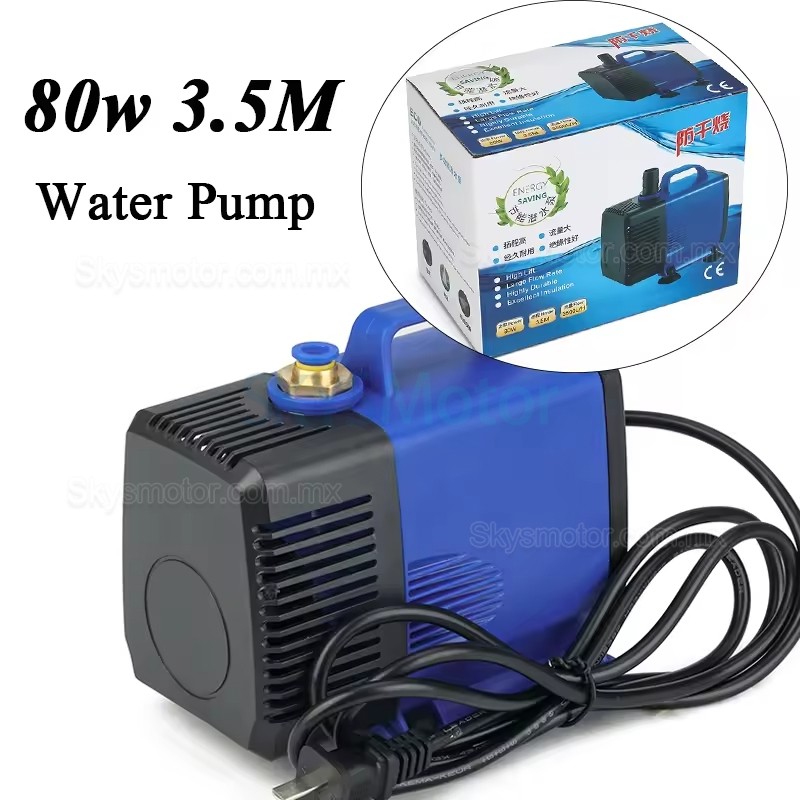

Parámetros de la bomba de agua:
Potencia de la bomba: 80 W
Longitud de la tubería de agua: 5 metros
Diámetro interior: 6 mm
Diámetro exterior: 8 mm
.jpg "Kit de motor de husillo refrigerado por agua 3kW, 220V/380V, JGD-100A-3.0KW + H100-3.7 con variadores de frecuencia, bomba de agua, 13 pinzas ER20 y soporte")
.jpg "Kit de motor de husillo refrigerado por agua 3kW, 220V/380V, JGD-100A-3.0KW + H100-3.7 con variadores de frecuencia, bomba de agua, 13 pinzas ER20 y soporte")
.jpg "Kit de motor de husillo refrigerado por agua 3kW, 220V/380V, JGD-100A-3.0KW + H100-3.7 con variadores de frecuencia, bomba de agua, 13 pinzas ER20 y soporte")
.jpg "Kit de motor de husillo refrigerado por agua 3kW, 220V/380V, JGD-100A-3.0KW + H100-3.7 con variadores de frecuencia, bomba de agua, 13 pinzas ER20 y soporte")
.jpg "Kit de motor de husillo refrigerado por agua 3kW, 220V/380V, JGD-100A-3.0KW + H100-3.7 con variadores de frecuencia, bomba de agua, 13 pinzas ER20 y soporte")
.jpg "Kit de motor de husillo refrigerado por agua 3kW, 220V/380V, JGD-100A-3.0KW + H100-3.7 con variadores de frecuencia, bomba de agua, 13 pinzas ER20 y soporte")
.jpg "Kit de motor de husillo refrigerado por agua 3kW, 220V/380V, JGD-100A-3.0KW + H100-3.7 con variadores de frecuencia, bomba de agua, 13 pinzas ER20 y soporte")
.jpg "Kit de motor de husillo refrigerado por agua 3kW, 220V/380V, JGD-100A-3.0KW + H100-3.7 con variadores de frecuencia, bomba de agua, 13 pinzas ER20 y soporte")
.jpg "Kit de motor de husillo refrigerado por agua 3kW, 220V/380V, JGD-100A-3.0KW + H100-3.7 con variadores de frecuencia, bomba de agua, 13 pinzas ER20 y soporte")
(1).jpg "Kit de motor de husillo refrigerado por agua 3kW, 220V/380V, JGD-100A-3.0KW + H100-3.7 con variadores de frecuencia, bomba de agua, 13 pinzas ER20 y soporte")
(1)(2).jpg "Kit de motor de husillo refrigerado por agua 3kW, 220V/380V, JGD-100A-3.0KW + H100-3.7 con variadores de frecuencia, bomba de agua, 13 pinzas ER20 y soporte")
.jpg "Kit de motor de husillo refrigerado por agua 3kW, 220V/380V, JGD-100A-3.0KW + H100-3.7 con variadores de frecuencia, bomba de agua, 13 pinzas ER20 y soporte")
.jpg "Kit de motor de husillo refrigerado por agua 3kW, 220V/380V, JGD-100A-3.0KW + H100-3.7 con variadores de frecuencia, bomba de agua, 13 pinzas ER20 y soporte")
.jpg "Kit de motor de husillo refrigerado por agua 3kW, 220V/380V, JGD-100A-3.0KW + H100-3.7 con variadores de frecuencia, bomba de agua, 13 pinzas ER20 y soporte")

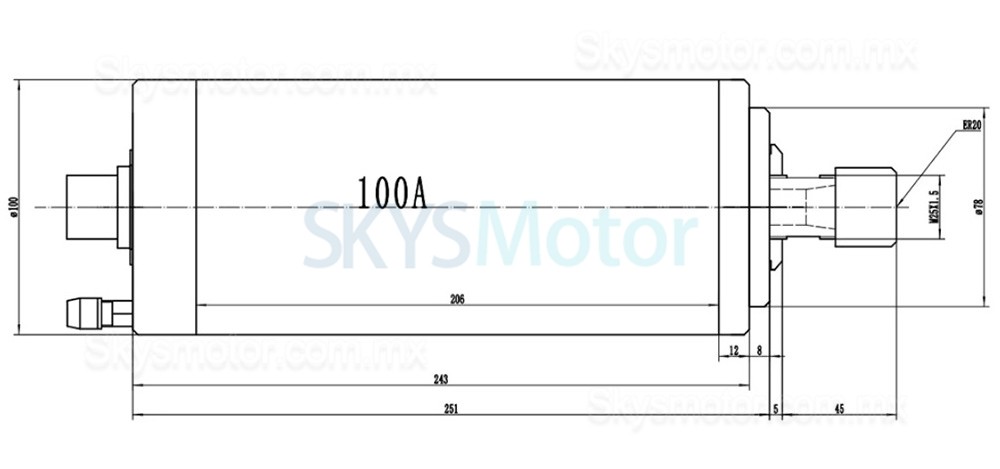

| Especificación del motor del husillo | |
|---|---|
| Lubricación de rodamientos | Grasa |
| Longitud del cuerpo(mm) | 251 |
| Tamaño del coronilla | ER20 |
| Enfriamiento | Refrigerado por agua |
| Corriente(A) | 10.5 / 6.2 |
| Diámetro(mm) | 80 |
| Frecuencia(Hz) | 400 |
| Forma | Redondo |
| Velocidad(RPM) | 0 - 24000 |
| Voltaje(VCA) | 220 / 380 |
| Potencia(Kw) | 3 |
| Especificación de la unidad de frecuencia variable | |
| Voltaje de entrada | 220 / 380 |
| Frecuencia de entrada | 50 - 60Hz |
| Potencia | 3.7 |
| Corriente de salida | 17 / 8.5 |
| Frecuencia de salida | 0-650Hz |
