Kit de motor de husillo refrigerado por agua 4,5kW, 380V, JDG-125S.4.5 + H100-5.5S2/T4-1A con variadores de frecuencia, bomba de agua, 13 pinzas ER25 y soporte

Kit de motor de husillo refrigerado por agua 4,5kW, 380V, JDG-125S.4.5 + H100-5.5S2/T4-1A con variadores de frecuencia, bomba de agua, 13 pinzas ER25 y soporte

Parámetro técnico:

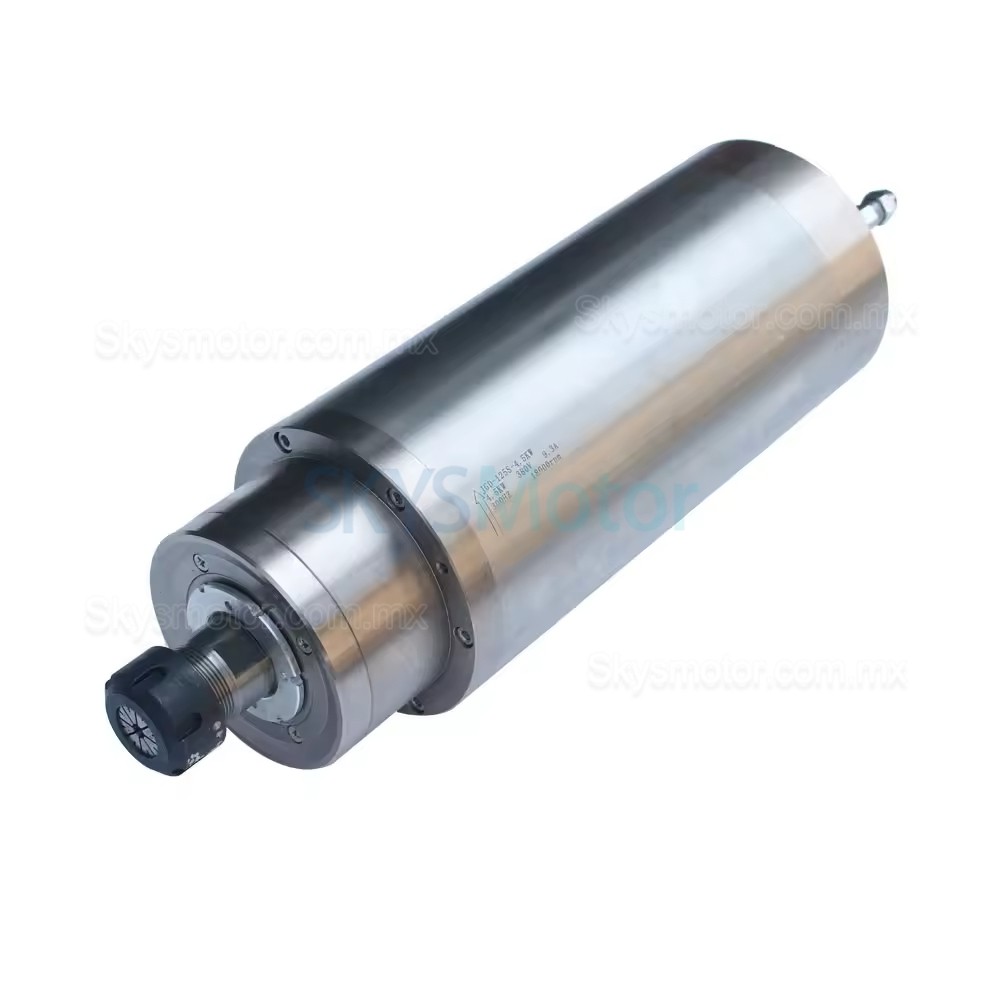

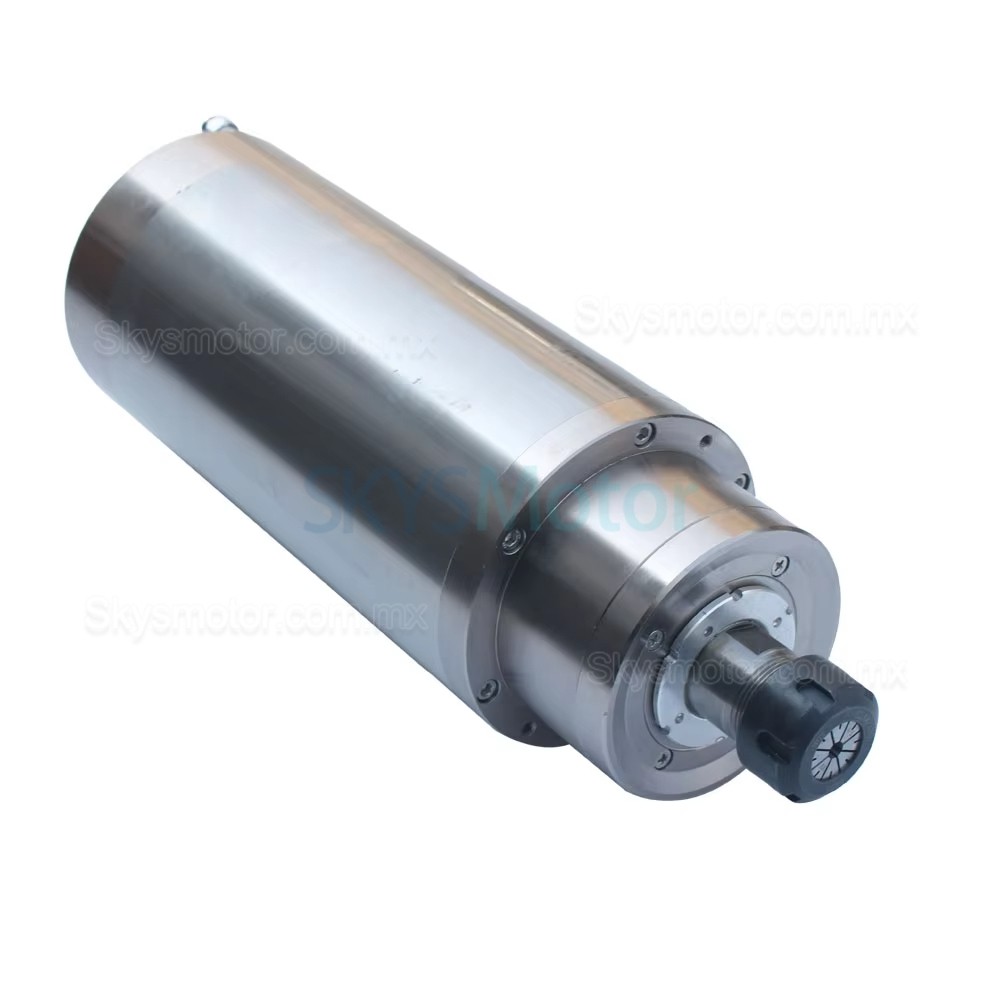

Especificaciones del motor del husillo:

Modelo: JGD-125S-4.5KW

Potencia nominal: 4.5KW

Voltaje de funcionamiento: 380V

Corriente nominal: 9.3A

Frecuencia de funcionamiento: 300Hz

Peso neto: 22KG

Tipo de refrigeración: Refrigeración por agua

Sistema de pinza: ER25

Par máximo (Nm): 2.5Nm

Diámetro: 125mm

Velocidad: 24000RPM

Frecuencia máxima (Hz): 400Hz

Capacidad de la pinza: Admite diámetros de vástago de 3mm a 15mm

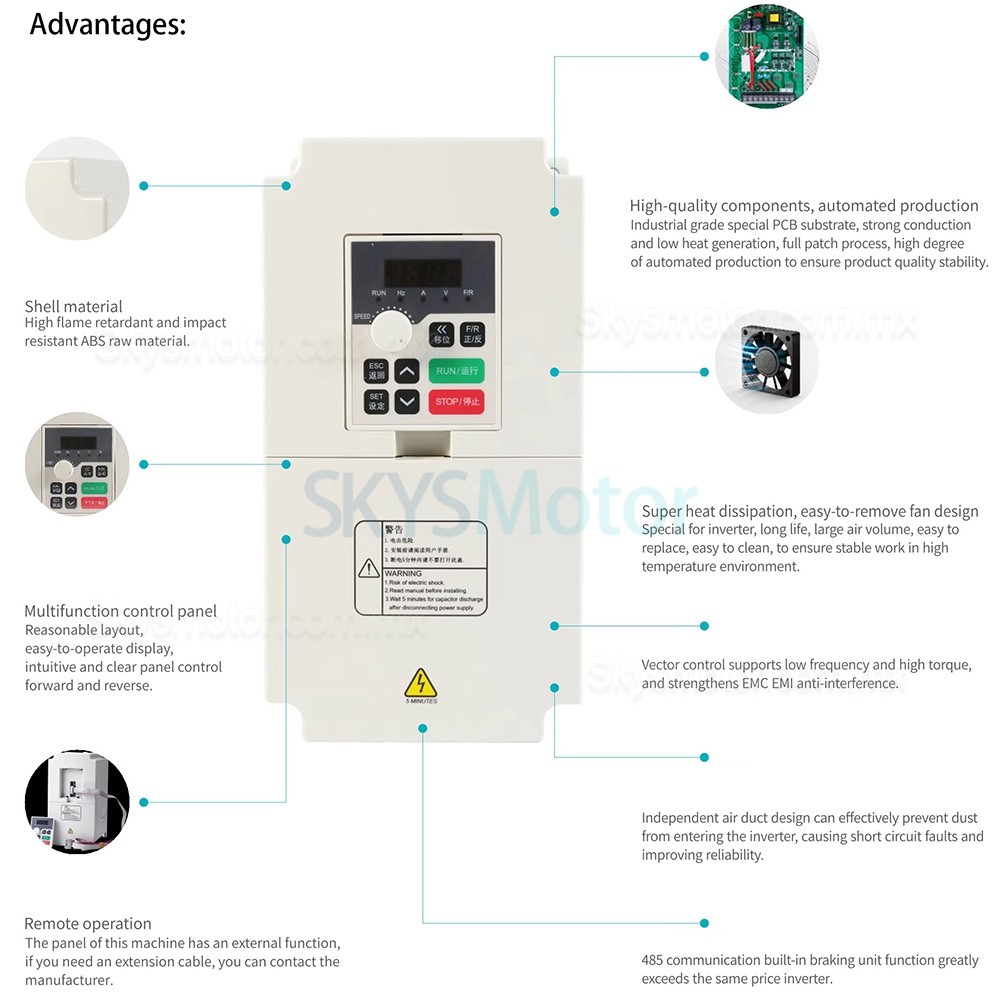

Especificaciones del Variador de frecuencia:

Número de modelo: H100-5.5S2-B1 / H100-5.5T4-B1

Potencia: 5,5 kW. Tipo: Inversor CC/CA.

Tipo de entrada: Monofásica 220 V/ Trifásica 380 V.

Frecuencia de salida: 0,1 - 1000 Hz.

Voltaje de salida: Monofásica 220 V/ Trifásica 380 V.

Corriente de salida: 25 A (220 V) / 12,5 A (380 V).

Peso: 4 kg.

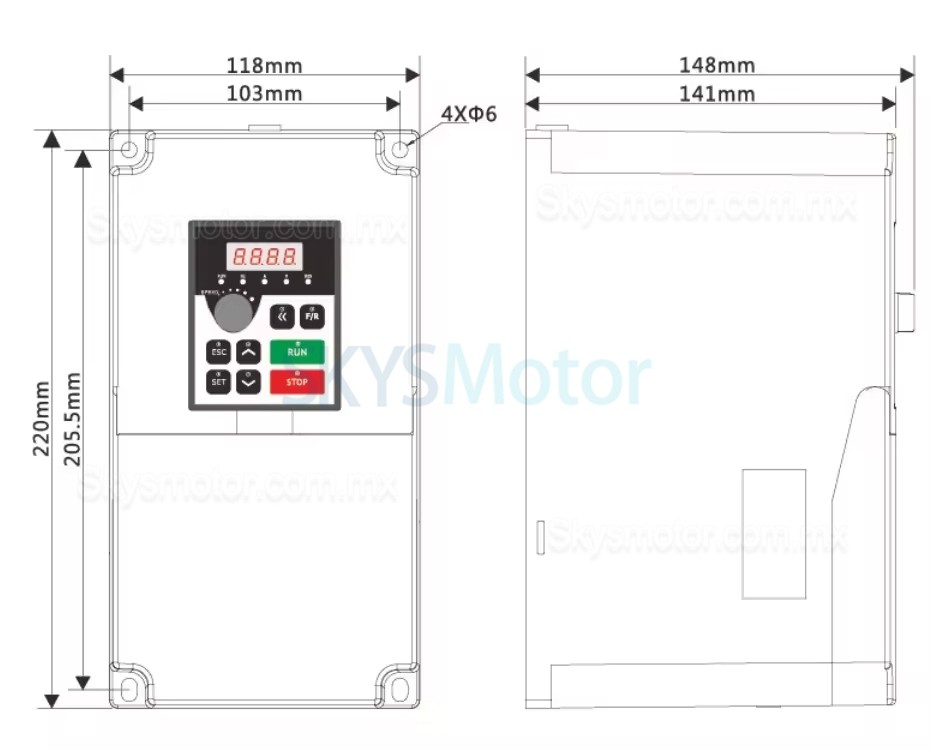

Dimensiones (largo x ancho x alto): 118 x 220 x 141,5 mm.

Nombre del proyecto: Serie H100.

Método de control: V/F.

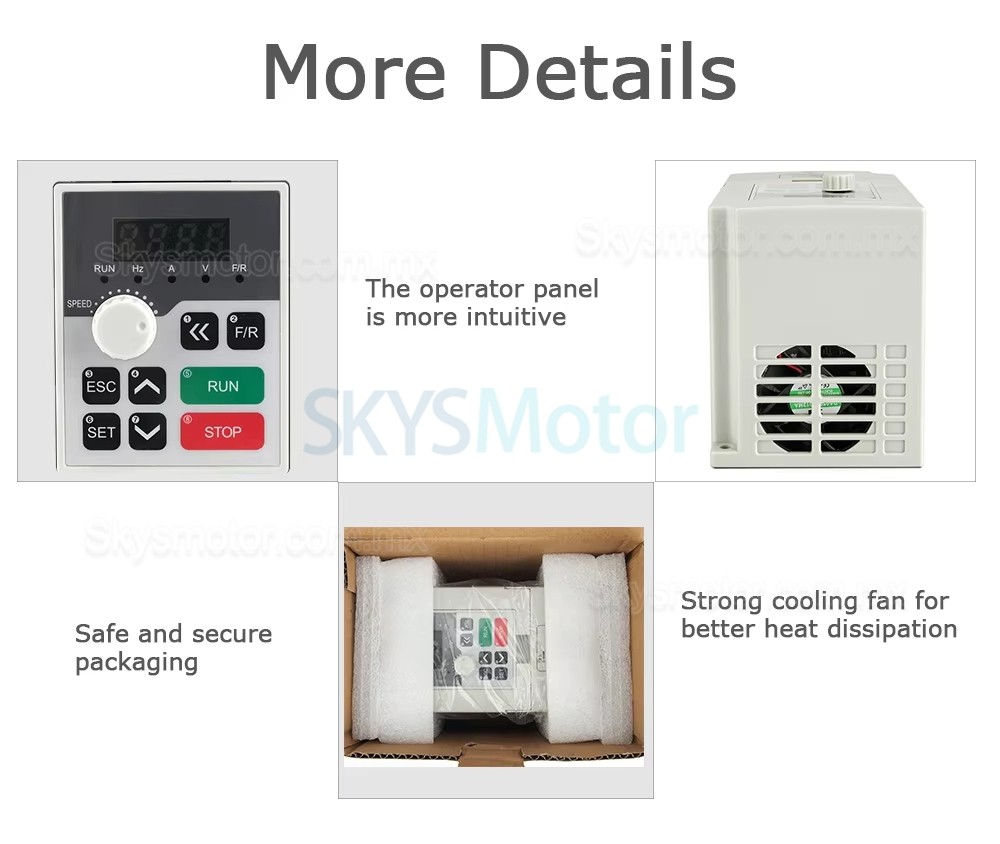

Pantalla de cuatro dígitos y luces indicadoras de estado: Muestra la frecuencia, la corriente, la velocidad de rotación, el voltaje, el contador, la temperatura, el estado de rotación directa/inversa y los fallos. Control de comunicación: RS-485

Temperatura de funcionamiento: -10 ~ 40 ℃

Humedad: 0-95 % de humedad relativa (sin condensación)

Vibración: Inferior a 0,5 G

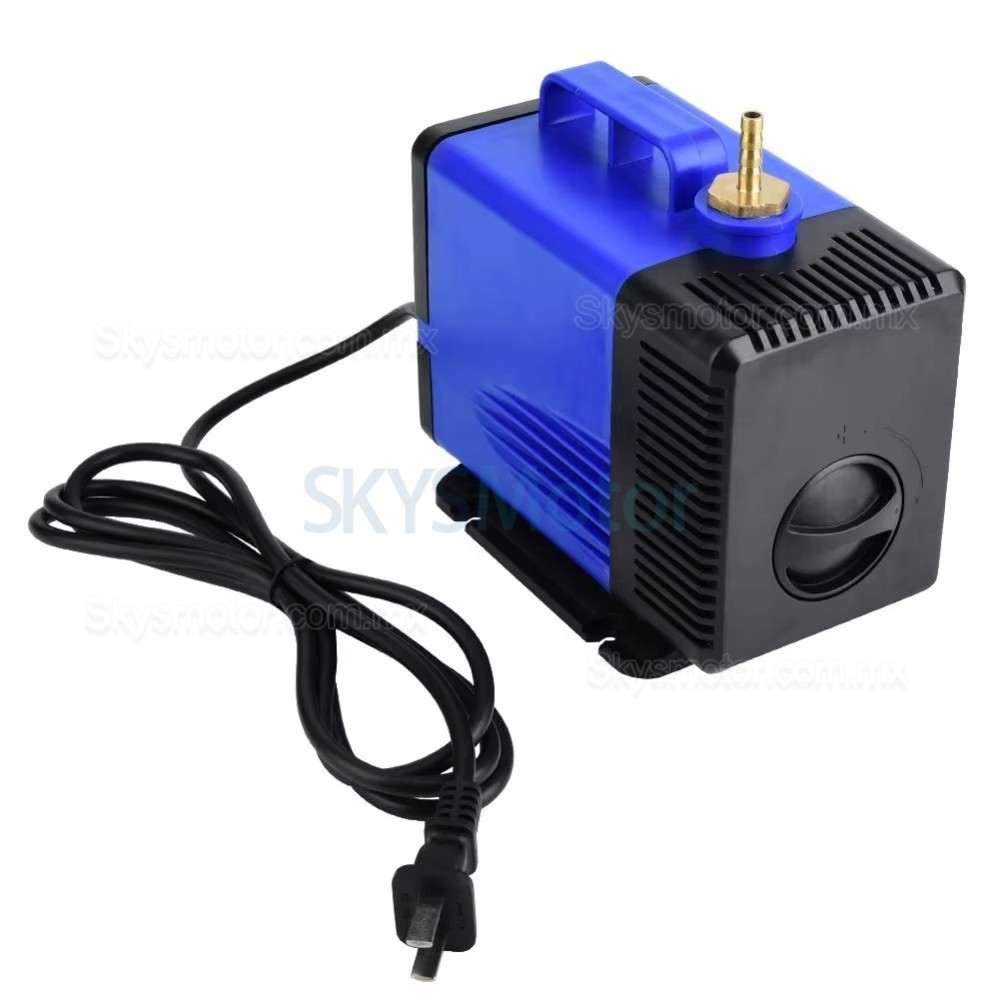

Bomba de circulación de agua:

Potencia de la bomba: 100 W

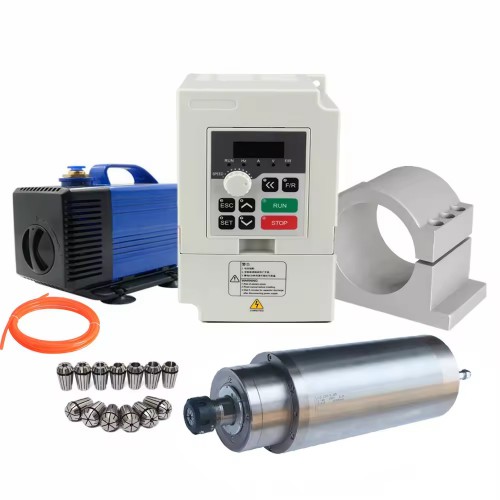

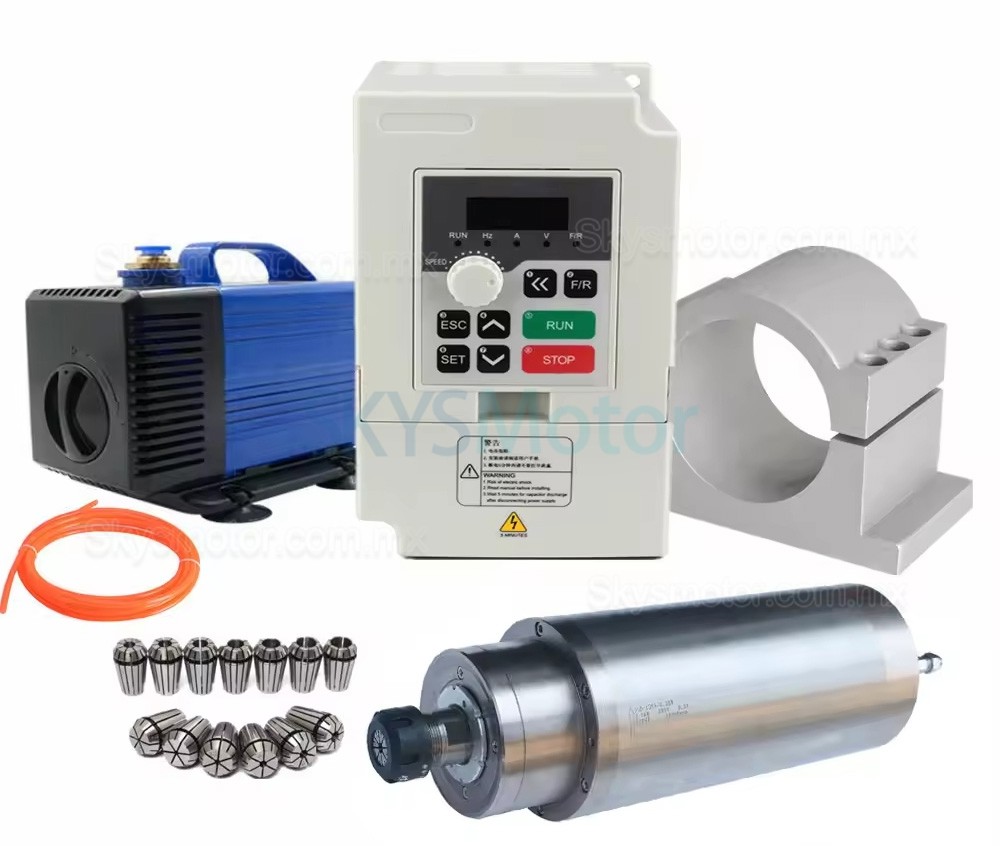

Lista de embalaje:

1. Motor de husillo: 125 mm, 4,5 kW, refrigerado por agua (1 unidad)

2. Variador de frecuencia (VFD): 5,5 kW (modelo: H100-5.5S2/T4-1A): 1 unidad

3. Abrazadera de husillo: para husillo de 125 mm (1 unidad)

4. Bomba de agua: 100 W (1 unidad)

5. Juego de pinzas ER25: 3 mm - 15 mm (13 unidades)
