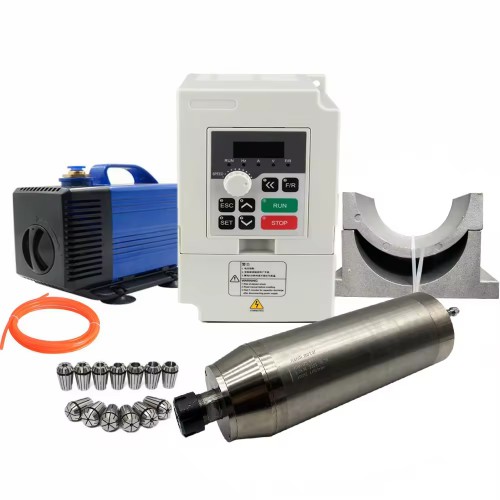

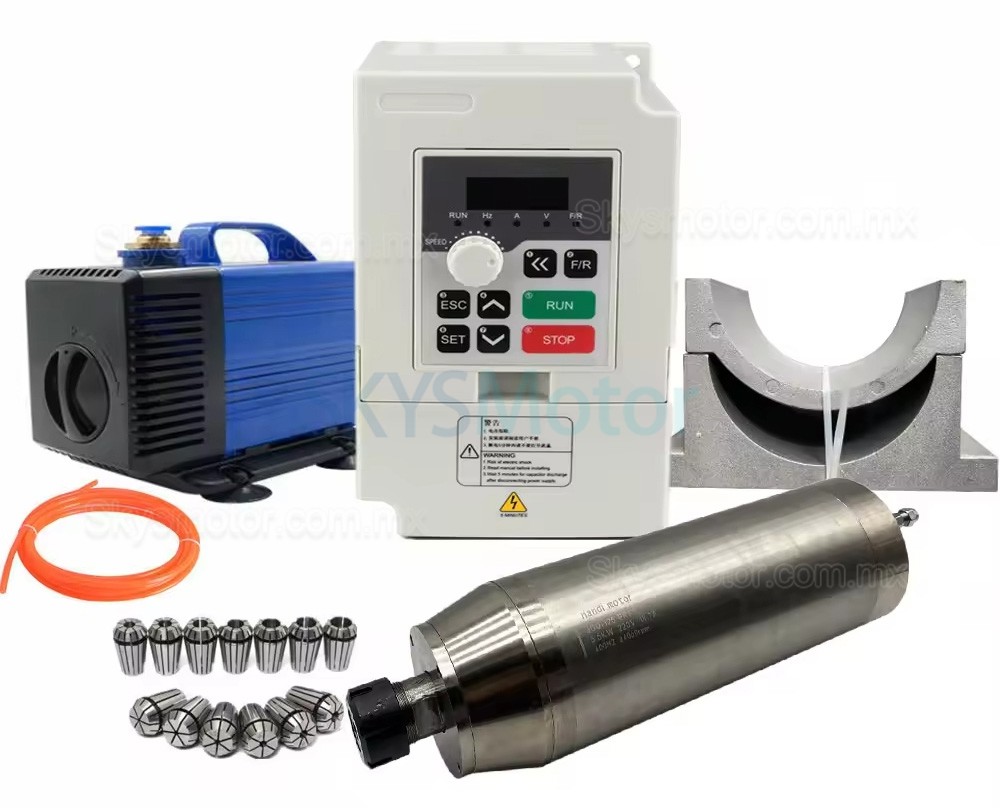

Kit de motor de husillo refrigerado por agua 5,5 kW, 220V/380V, JGD-125-ER32 + H100-5.5 con variadores de frecuencia, bomba de agua, 13 pinzas ER32 y soporte
Kit de motor de husillo refrigerado por agua 5,5 kW, 220V/380V, JGD-125-ER32 + H100-5.5 con variadores de frecuencia, bomba de agua, 13 pinzas ER32 y soporte
Parámetro técnico:

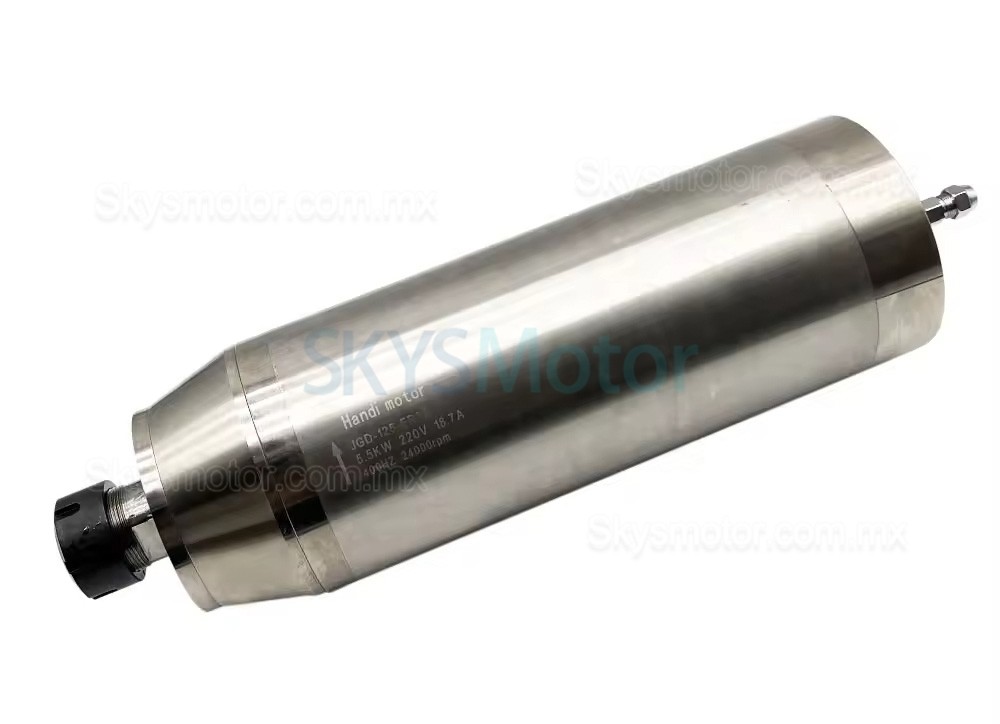

Especificación del Motor de Husillo:
Modelo: JGD-125-ER32
Potencia nominal: 5,5 kW
Voltaje de funcionamiento: 220 V / 380 V (doble voltaje)
Corriente nominal: 18,7 A (para 220 V) / 11,3 A (para 380 V)
Frecuencia de funcionamiento: 300 Hz / 400 Hz (doble frecuencia)
Velocidad correspondiente: 18.000 rpm (300 Hz) / 24.000 rpm (400 Hz)
Sistema de pinzas: ER32
Tipo de refrigeración: Refrigerado por agua
Par máximo (Nm): 2,18 N·m
Diámetro: 125 mm
Frecuencia máxima (Hz): 400 Hz

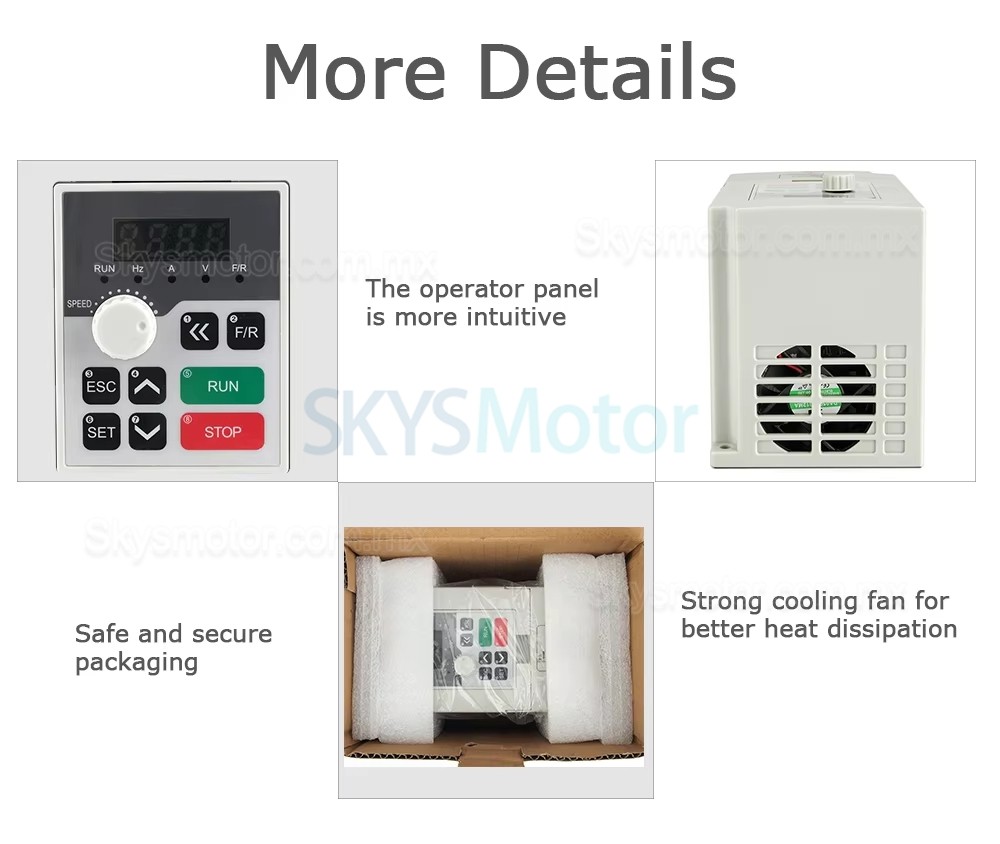

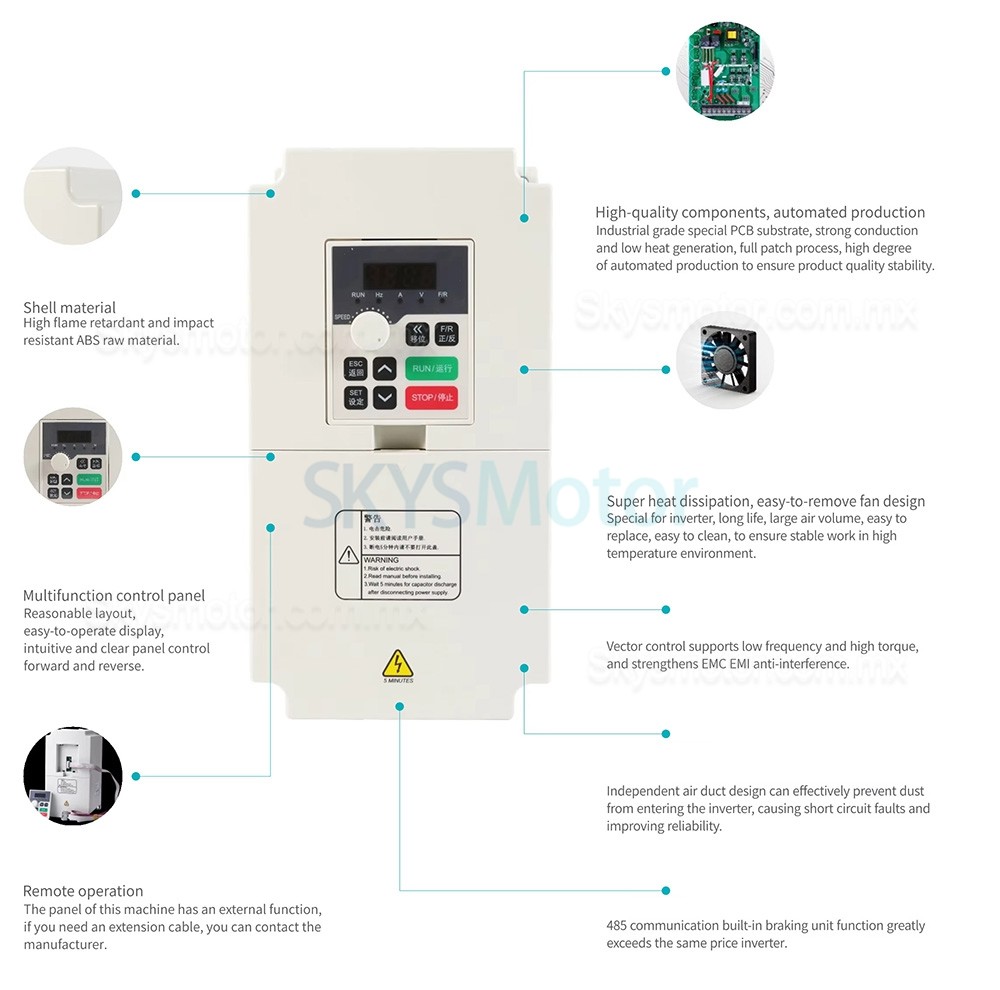

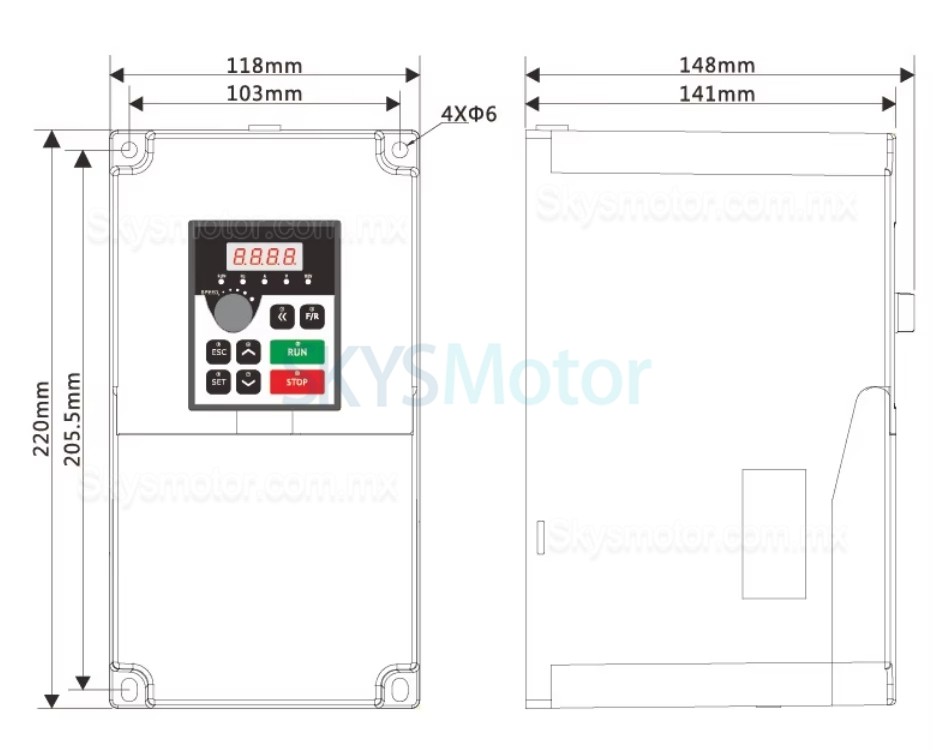

Especificación del Variador de frecuencia:
Modelo: H100-5.5S2 / H100-5.5T4
Potencia nominal: 5,5 kW
Alimentación de entrada: Monofásica 220 V 50/60 Hz (S2)
Trifásica 380 V 50/60 Hz (T4)
Salida (al husillo): Trifásica 220 V / Trifásica 380 V
Rango de frecuencia de salida: 0 - 1000 Hz
Peso: 3,5 kg
Nombre del proyecto: Serie H100
Método de control: V/F
Pantalla de cuatro dígitos e indicadores de estado: Muestra frecuencia, corriente, velocidad de rotación, voltaje, contador, temperatura, estado de rotación hacia adelante/atrás y fallas.
Control de comunicación: RS-485
Temperatura de funcionamiento: -10 ~ 40 °C
Humedad: 0–95 % humedad relativa (sin condensación)
Vibración: Por debajo de 0,5 G
Sistema de Refrigeración por Agua:
Bomba: 100 W, 220 V
Tubo: 5 metros
.jpg "Kit de motor de husillo refrigerado por agua 5,5 kW, 220V/380V, JGD-125-ER32 + H100-5.5 con variadores de frecuencia, bomba de agua, 13 pinzas ER32 y soporte")
.jpg "Kit de motor de husillo refrigerado por agua 5,5 kW, 220V/380V, JGD-125-ER32 + H100-5.5 con variadores de frecuencia, bomba de agua, 13 pinzas ER32 y soporte")
.jpg "Kit de motor de husillo refrigerado por agua 5,5 kW, 220V/380V, JGD-125-ER32 + H100-5.5 con variadores de frecuencia, bomba de agua, 13 pinzas ER32 y soporte")
(1).jpg "Kit de motor de husillo refrigerado por agua 5,5 kW, 220V/380V, JGD-125-ER32 + H100-5.5 con variadores de frecuencia, bomba de agua, 13 pinzas ER32 y soporte")
(1)(1)(2).jpg "Kit de motor de husillo refrigerado por agua 5,5 kW, 220V/380V, JGD-125-ER32 + H100-5.5 con variadores de frecuencia, bomba de agua, 13 pinzas ER32 y soporte")
Options:
.jpg "Kit de motor de husillo refrigerado por agua 5,5 kW, 220V/380V, JGD-125-ER32 + H100-5.5 con variadores de frecuencia, bomba de agua, 13 pinzas ER32 y soporte")
| Especificación del motor del husillo | |
|---|---|
| Lubricación de rodamientos | Grasa |
| Tamaño del coronilla | ER32 |
| Enfriamiento | Refrigerado por agua |
| Corriente(A) | 18.7 / 11.3 |
| Diámetro(mm) | 125 |
| Frecuencia(Hz) | 300 / 400 |
| Forma | Redondo |
| Velocidad(RPM) | 0 - 18000 / 0 - 24000 |
| Voltaje(VCA) | 220 / 380 |
| Potencia(Kw) | 5.5 |
| Par máximo (Nm) | 2.18 |
| Especificación de la unidad de frecuencia variable | |
| Voltaje de entrada | 220 / 380 |
| Frecuencia de entrada | 50 - 60Hz |
| Potencia | 5.5 |
| Tensión de salida | 220 / 380 |
| Frecuencia de salida | 0-1000Hz |
