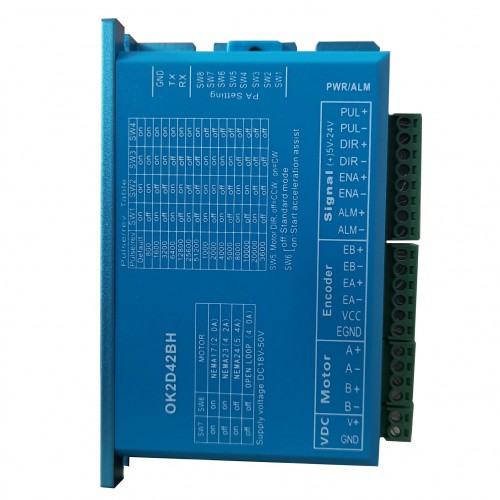

Controlador paso a paso de bucle cerrado OK2D42BH 0-5,6A 18-70VCC para motor Nema 23, 24

Controlador paso a paso de bucle cerrado OK2D42BH 0-5,6A 18-70VCC para motor Nema 23, 24

Características clave:

Bucle cerrado, eliminando la pérdida de sincronización

Rango operativo más amplio: mayor par y mayor velocidad

Calentamiento reducido del motor y más eficiente

Movimiento suave y ruido de motor súper bajo

No requiere un alto margen de torsion

Sin Tuning y siempre estable

Alto par al arrancar y a baja velocidad, alta rigidez en parado

Parámetros de rendimiento:

Adopta un nuevo chip DSP de doble núcleo dedicado para control de motor de 32 bits;

Adoptar algoritmos avanzados de control de circuito cerrado de corriente vectorial, velocidad y posición;

La corriente estática y la relación de corriente dinámica se pueden configurar automáticamente;

El motor viene con un codificador de alta precisión de 1000 líneas;

Entrada de señal diferencial aislada por optoacoplador;

La frecuencia de respuesta al impulso puede alcanzar hasta 300KHZ;

Subdividido en 16 configuraciones (200~51200) para cumplir con los requisitos de la mayoría de los clientes;

Tiene varias funciones de protección como sobrecorriente, sobretensión, sobrevelocidad, sobrecalentamiento y error de seguimiento excesivo.

Especificaciones:

Modelo:OK2D42BH

Corriente máxima de salida: 0~5,6A

Voltaje de entrada: +18~70 VCC (Típico 36VCC)

Corriente de señal lógica: 7~16mA (Típico 10mA)

Frecuencia de entrada de pulso: 0~200kHz

Micropaso(Pasos/rev.):200~51200ppr

Corriente del codificador:50mA

Resistencia de aislamiento: 500MΩ

Peso:580g

Entorno operativo y otras especificaciones:

Enfriamiento: Enfriamiento natural o enfriamiento forzado

Ambiente: Evite el polvo, la niebla de aceite y los gases corrosivos

Temperatura ambiente: 0℃ － 50℃

Humedad: <80%RH (No-condensing, no frosting)

Temperatura de funcionamiento: 70℃ MAX

Vibration: 5.9m/s2 Max

Temperatura de almacenamiento: -20℃ －+80℃;
