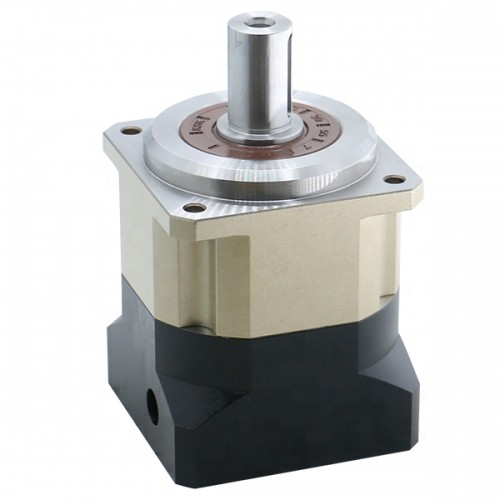

Engranajes helicoidales planetario PGH90-L2 para motor paso a paso Nema 34 / servomotor de 80-90 mm
Engranajes helicoidales planetario PGH90-L2 para motor paso a paso Nema 34 / servomotor de 80-90 mm
.jpg "Engranajes helicoidales planetario PGH90-L2 para motor paso a paso Nema 34 / servomotor de 80-90 mm")
Motor reductor planetario PGH90
Servomotor reductor PGH90-I2sw eje 20mm
Servomotor reductor PGH90-I2sw eje 22mm
Número de modelo: PGH090
Relación de transmisión:12 / 15 / 20 / 25 / 30 / 35 / 40 / 50 / 70 / 100
Eficiencia a plena carga:98%
Par de salida nominal (Nm):145 / 145 / 150 / 140 / 140 / 140 / 150 / 140 / 125 / 95
Velocidad de entrada nominal:3000min-1
Momento de inercia (Kgcm2):0,65 / 0,65 / 0,65 / 0,65 / 0,60 / 0,60 / 0,60 / 0,58 / 0,58 / 0,58
Velocidad de entrada máxima:6000min-1
Accuracy:<8 arcmin
Diámetro del eje de entrada(mm):19mm
Longitud del eje de entrada(mm):48mm
Diámetro del eje de salida:20mm/22mm
Longitud del eje de salida:36,5mm
Adecuado para motor: motor paso a paso Nema 34 / servomotor de 80-90 mm
Tipo de caja de cambios:Engranajes helicoidales planetario
Tipo de eje de salida:Clave
Longitud máxima del eje de entrada: 48 mm
Peso:4.6kg
Tamaño del marco:90mm
Longitud del motor:136mm
.jpg "Engranajes helicoidales planetario PGH90-L2 para motor paso a paso Nema 34 / servomotor de 80-90 mm")
.jpg "Engranajes helicoidales planetario PGH90-L2 para motor paso a paso Nema 34 / servomotor de 80-90 mm")
.jpg "Engranajes helicoidales planetario PGH90-L2 para motor paso a paso Nema 34 / servomotor de 80-90 mm")
.jpg "Engranajes helicoidales planetario PGH90-L2 para motor paso a paso Nema 34 / servomotor de 80-90 mm")
| Especificación física | |
|---|---|
| Longitud del cuerpo(mm) | 136 |
| Tamaño del marco(mm) | 90 x 90 |
| Peso(gramos) | 4600 |
| Diámetro del eje de entrada(mm) | 19 |
| Longitud del eje de entrada(mm) | 48 |
| Diámetro del eje de salida(mm) | 20 / 22 |
| Longitud del eje de salida(mm) | 36.5 |
| traje para motor | Motor paso a paso Nema 34 / Servomotor de 80-90 mm |
| Tipo de caja de cambios | Engranajes helicoidales planetario |
| Relación de transmisión | 12:1 / 15:1 / 20:1 / 25:1 / 30:1 / 35:1 / 40:1 / 50:1 / 70:1 / 100:1 |
| Tipo de eje de salida | Clave |
| Longitud máxima del eje de entrada | 48 |
