Engranajes helicoidales planetario PLX120 para motor paso a paso Nema 42 y servomotor de 110 mm/130 mm
Engranajes helicoidales planetario PLX120 para motor paso a paso Nema 42 y servomotor de 110 mm/130 mm
Características:
Con salida de placa de brida, garantiza más opciones de instalación.
Tamaño de cuerpo corto, el requisito de espacio para la instalación es menor.
Huelgo reducido, posición de alta precisión.
Bastidor planetario estilo jaula de doble soporte, con alta confiabilidad, es adecuado para rotación frecuente en sentido horario y antihorario.
Bastidor de rotación instalado con cojinete cónico circular, puede cumplir con aplicaciones de alta carga.
Especificaciones:
Color: dorado
Esfuerzo de torsión: 210Nm
Uso: COCHE
Número de modelo: PLX120
Construcción: Caja de cambios
Type: Motorreductor
Función de protección: A prueba de goteo
Commutation: Escobilla
Eficiencia: IE 1
Certificación: CCC
Lista de paquetes:
1* Réducteur planétaire
4* Tornillos de instalación
.jpg "Engranajes helicoidales planetario PLX120 para motor paso a paso Nema 42 y servomotor de 110 mm/130 mm")
.jpg "Engranajes helicoidales planetario PLX120 para motor paso a paso Nema 42 y servomotor de 110 mm/130 mm")
.jpg "Engranajes helicoidales planetario PLX120 para motor paso a paso Nema 42 y servomotor de 110 mm/130 mm")
.jpg "Engranajes helicoidales planetario PLX120 para motor paso a paso Nema 42 y servomotor de 110 mm/130 mm")

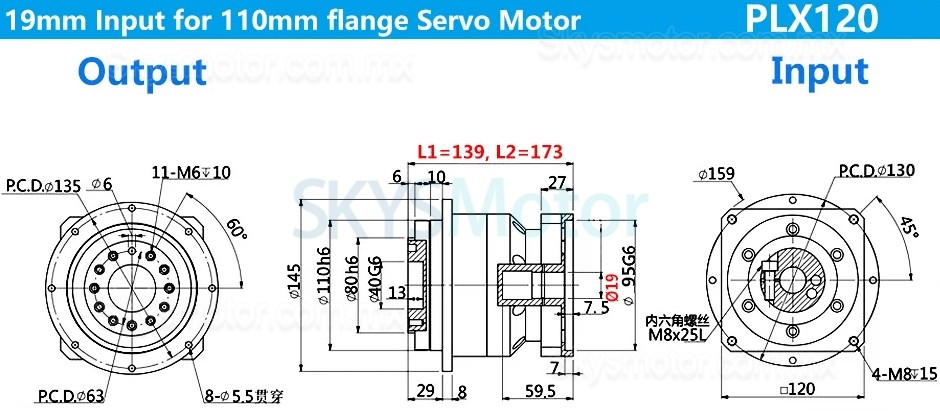

| Especificación física | |
|---|---|
| Tamaño del marco(mm) | 120 x 120 |
| Longitud de la caja de cambios(mm) | 139 / 173 |
| Diámetro del eje de entrada(mm) | 19 / 22 / 24 |
| Longitud del eje de entrada(mm) | 27 |
| traje para motor | Motor paso a paso Nema 42 / Servomotor con brida de 110 mm / Servomotor de brida de 130 mm |
| Tipo de caja de cambios | Engranajes helicoidales planetario |
| Relación de transmisión | 4:1 / 5:1 / 7:1 / 10:1 / 20:1 / 25:1 / 35:1 / 40:1 / 50:1 / 70:1 / 100:1 |
| Tipo de eje de salida | Circuito abierto |
| Serie de productos | PLX120 |
| Diámetro del orificio de salida(mm) | 40 |
