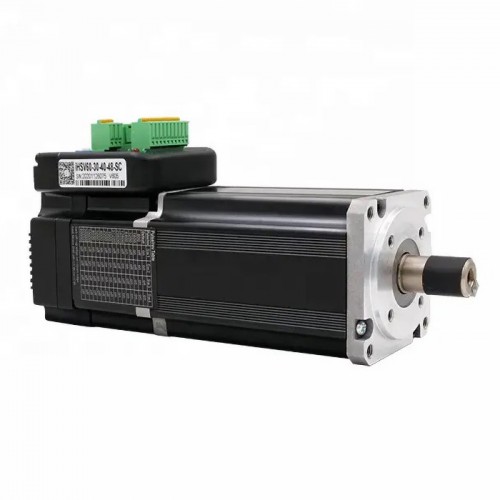

Servomotor CA integrado 48V Nema 23 JMC iHSV60-30-40-48-SC 400 W 1,27Nm trifásico 3000RPM con freno
-
Manuales y Documentación:
Manual:
El servomotor CA integrado iHSV60-30-40-48-SC es un servoaccionamiento de CA integrado en el servomotor, adopta control vectorial en chip DSP, se caracteriza por su bajo costo, circuito cerrado completo, totalmente digital, bajo calor, baja vibración y alta respuesta, así como por incluir tres modos de control de bucle de retroalimentación ajustables (bucle de posición, bucle de velocidad y bucle de corriente).
Especificación eléctrica:
Número de pieza del fabricante:iHSV60-30-40-48-SC
Número de fases:3
Velocidad sin carga: 4200RPM +/- 7%
Velocidad nominal: 3000RPM +/- 7%
Par nominal: 1,27N.m(179,84 oz.in)
Voltaje nominal:48V
Corriente nominal:11,2A
Corriente sin carga:1,2A
Potencia:400W
Clase de aislamiento:B;
Especificaciones físicas:
Tamaño del marco: 60 x 60mm
Longitud del motor con freno:180mm
Longitud del eje:30 mm
Diámetro del eje: Φ14 mm
Longueur de clave: 20 mm
Peso: 1,7kg;
Torque diagram:
| Especificación del servomotores | |
|---|---|
| Tensión nominal | 48 |
| Corriente nominal | 11,2 |
| Número de fases | 3 |
| Velocidad sin carga | 4200 |
| Potencia nominal(W) | 400 |
| Velocidad nominal(rpm) | 3000 |
| Par nominal(Nm) | 1,27 |
| Con freno | Con freno |
| Especificación física | |
| Longitud de la clave | 20 |
| Longitud del cuerpo(mm) | 180 |
| Tamaño del marco(mm) | 60 x 60 |
| Diámetro del eje(mm) | 14 |
| Longitud del eje(mm) | 30 |
| Tipo de eje | Clave |
| Eje simple/eje doble | Eje simple |
| Peso(gramos) | 1700 |
