Servomotor CA integrado 48V Nema34 JMC iHSV86-30-44-48 440W 1,4Nm 3000RPM
-
Manuales y Documentación:
Manual:
El motor servoaccionamiento de CA integrado iHSV86-XX es un servoaccionamiento de CA integrado en el servomotor, adopta control vectorial en chip DSP, se caracteriza por su bajo costo, circuito cerrado completo, totalmente digital, bajo calor, baja vibración y alta respuesta, así como por incluir tres modos de control de bucle de retroalimentación ajustables (bucle de posición, bucle de velocidad y bucle de corriente). iHSV86-XX es una serie de productos de control de movimiento de rendimiento estable y alta rentabilidad.
Especificación eléctrica:
Número de pieza del fabricante:iHSV86-30-44-48
Número de fases:3
Velocidad sin carga: 4200RPM +/- 7%
Velocidad nominal: 3000RPM +/- 7%
Par nominal: 1,4N.m(198,25 oz.in)
Voltaje nominal:48V
Corriente nominal:13,1A
Potencia:440W
Clase de aislamiento:B;
Especificaciones físicas:
Tamaño del marco: 86 x 86mm
Longitud del motor: 158mm
Longitud del eje:38 mm
Diámetro del eje: Φ14 mm
Longueur de clave: 25 mm
Peso: 3,57kg;

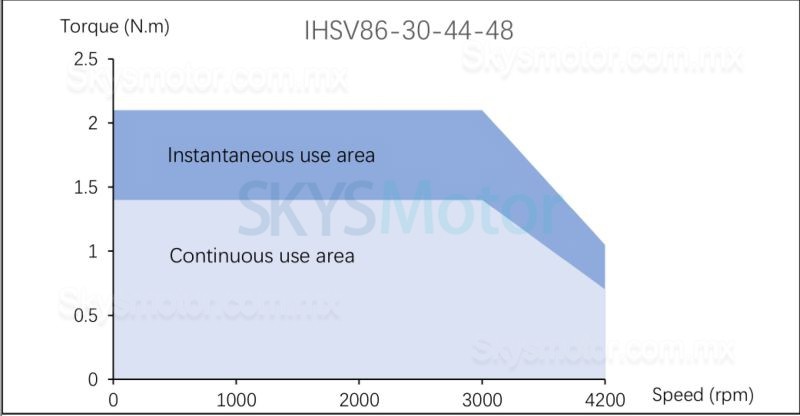

Torque diagram:
| Especificación física | |
|---|---|
| Longitud del cuerpo(mm) | 158 |
| Tamaño del marco(mm) | 86 x 86 |
| Diámetro del eje(mm) | 14 |
| Longitud del eje(mm) | 38 |
| Tipo de eje | Clave |
| Eje simple/eje doble | Eje simple |
| Peso(gramos) | 3570 |
| Longitud de la clave | 25 |
| Especificación del servomotores | |
| Tensión nominal | 48 |
| Corriente nominal | 13,1 |
| Número de fases | 3 |
| Velocidad sin carga | 4200 |
| Potencia nominal(W) | 440 |
| Velocidad nominal(rpm) | 3000 |
| Par nominal(Nm) | 1,4 |
| Con freno | Sin freno |
