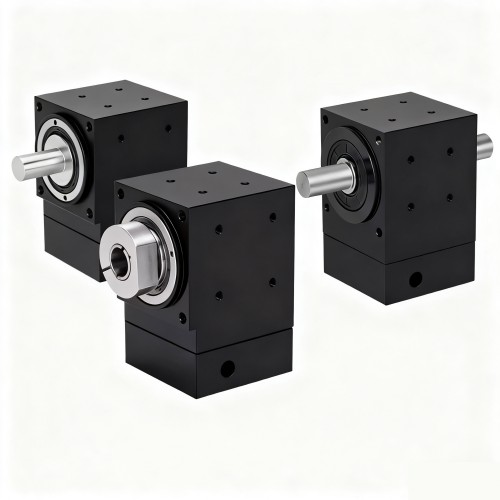

Reductores de engranajes cónicos en ángulo recto Nema 23, relación 2:1/3:1/5:1 para motor paso a paso Nema 23
Reductores de engranajes cónicos en ángulo recto Nema 23, relación 2:1/3:1/5:1 para motor paso a paso Nema 23

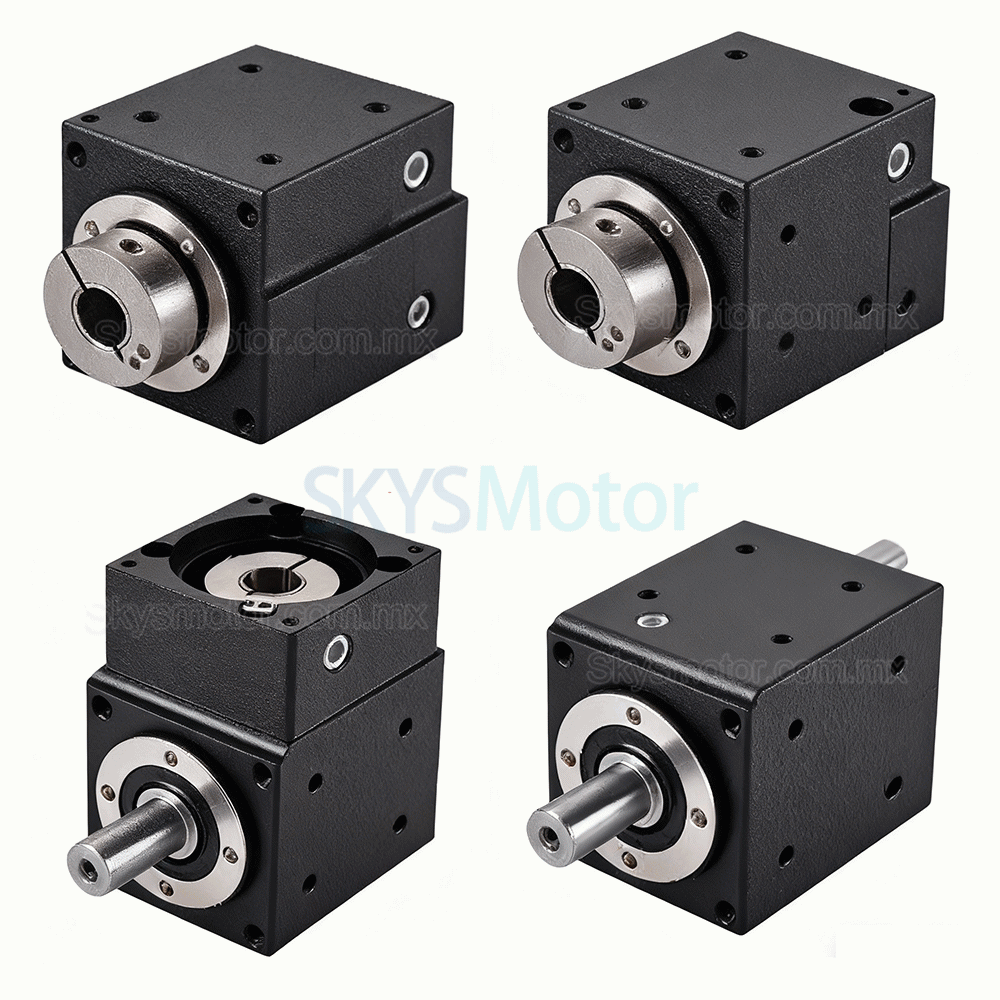

Modelos:
Salida de eje simple
Salida de orificio simple
Salida de doble eje
Salida de doble orificio
Descripción:
Caja de cambios de dirección en ángulo recto con una holgura (juego) ≤3 minutos de arco.
Disponible en tipos de salida de eje simple, orificio simple, doble eje y doble orificio para admitir diferentes configuraciones de instalación.
Compatible con motores paso a paso NEMA23 (57 mm).
Velocidad máxima: 3000 rpm; Par de salida máximo: 25 Nm.
Nivel de protección: IP65; La operación es sencilla y fácil de usar.
Tipo de salida por orificio NEMA23: relación nominal 5:1, velocidad nominal 1500 rpm.
Momento de inercia: 0.08 kg·cm²; Fuerza axial permitida: 230 N.

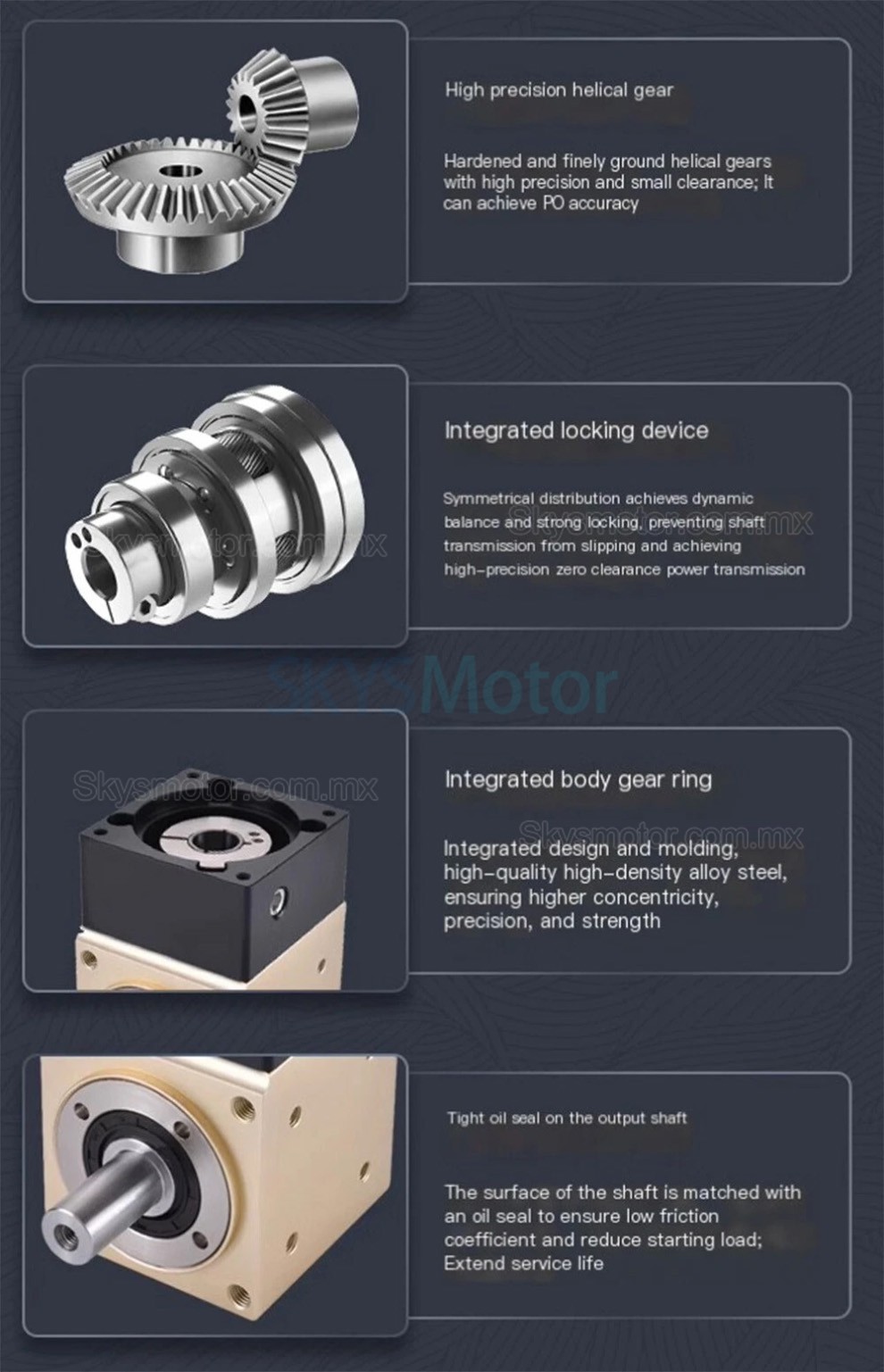

Utiliza engranajes cónicos helicoidales para lograr una transmisión de 90°, ayudando a reducir el espacio de instalación.
Aplicaciones:
Automatización industrial: Brazos robóticos, sistemas transportadores, máquinas pick-and-place.
CNC y maquinaria: Mesas giratorias, accionamientos de husillo, equipos de fresado.
Dispositivos médicos: Sistemas de imagen, automatización de laboratorio que requiere movimiento preciso.
Envasado e impresión: Mecanismos de etiquetado, corte y bobinado de alta velocidad.
Parámetros:
Par de salida nominal (Nm): 25
Par de salida máximo (Nm): 50
Velocidad nominal (rpm): 1500
Velocidad máxima (rpm): 3000
Holgura (juego) (arcmin): 7
Fuerza radial permitida (N): 560
Fuerza axial permitida (N): 230
Momento de inercia (kg·cm²): 0.08
Eficiencia de trabajo (%): 97
Vida útil (h) ≥ 20000
Temperatura ambiente de funcionamiento (°C): -20 a +90
Método de lubricación: Lubricación a largo plazo
Nivel de protección: IP65
Método de instalación: En cualquier dirección
Peso (kg): 3
Ruido (dB) ≤ 62

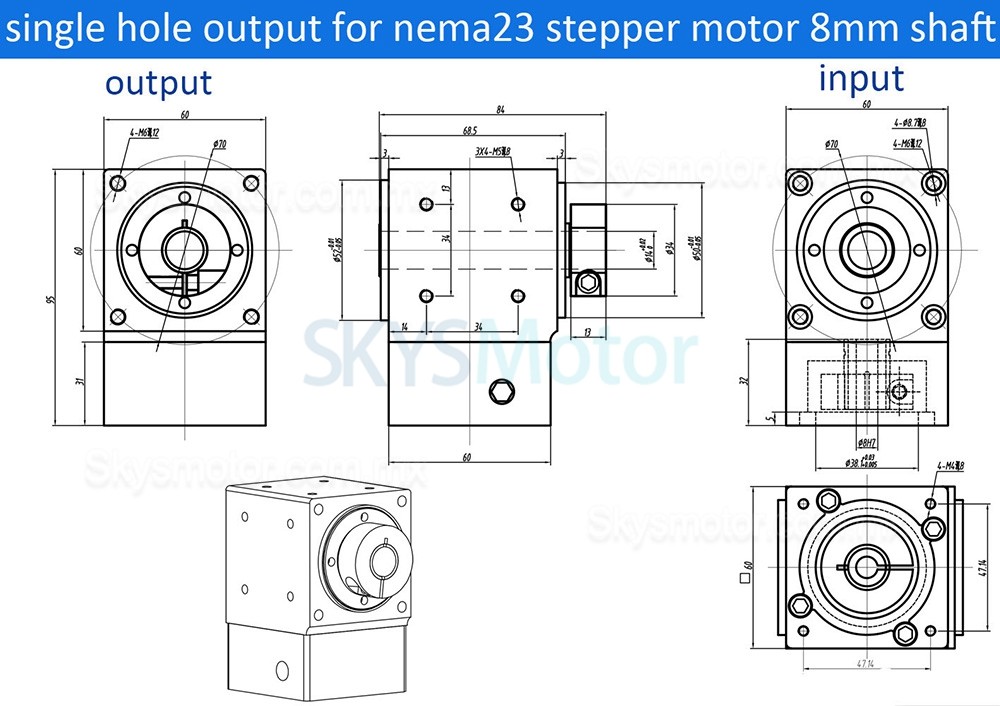

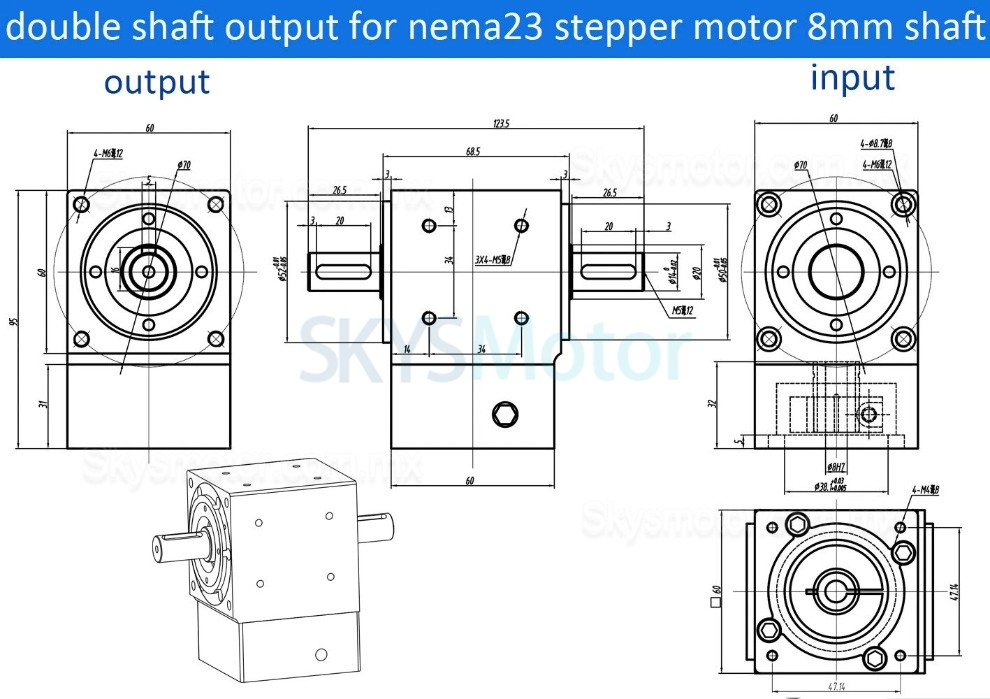

Drawing
| Especificación física | |
|---|---|
| Diámetro del eje de salida(mm) | 14 |
| traje para motor | Motor paso a paso Nema 23 |
| Diámetro del eje de entrada(mm) | 8 |
| Tipo de eje | Salida de un solo orificio / Salida de un solo eje / Salida de doble orificio / Salida de doble eje |
| Relación de transmisión | 2:1 / 3:1 / 5:1 |
| Tipo de caja de cambios | Caja de engranajes cónicos de angulo recto |
| Huelgo sin carga | <=7 min de arco |
| Peso(gramos) | 3000 |
| Ttipo de producto | Reductores |
| Clasificación del IP | IP65 |
-
