Reductores de engranajes cónicos en ángulo recto Nema 17, relación 2:1/3:1/5:1 para motor paso a paso Nema 17

Reductores de engranajes cónicos en ángulo recto Nema 17, relación 2:1/3:1/5:1 para motor paso a paso Nema 17

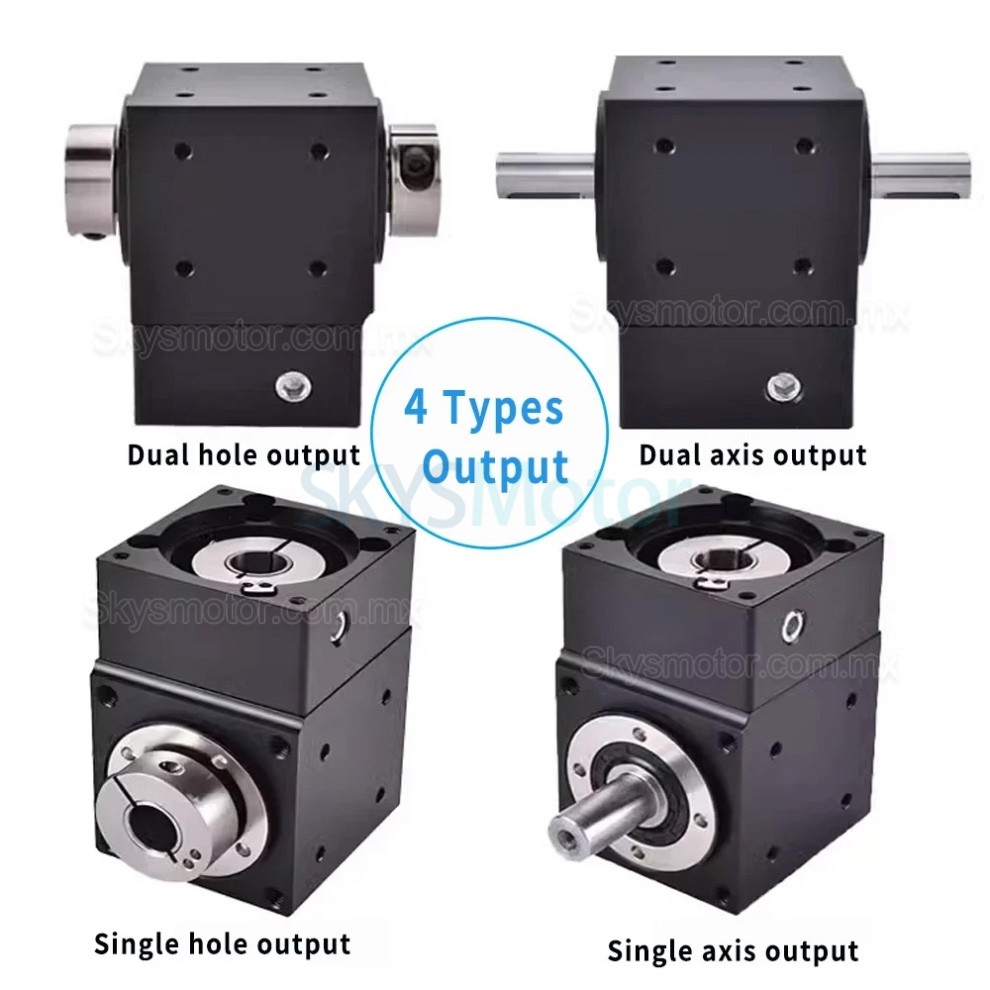

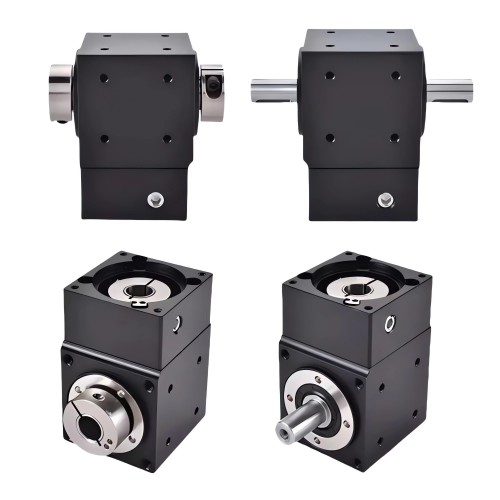

Modelos:

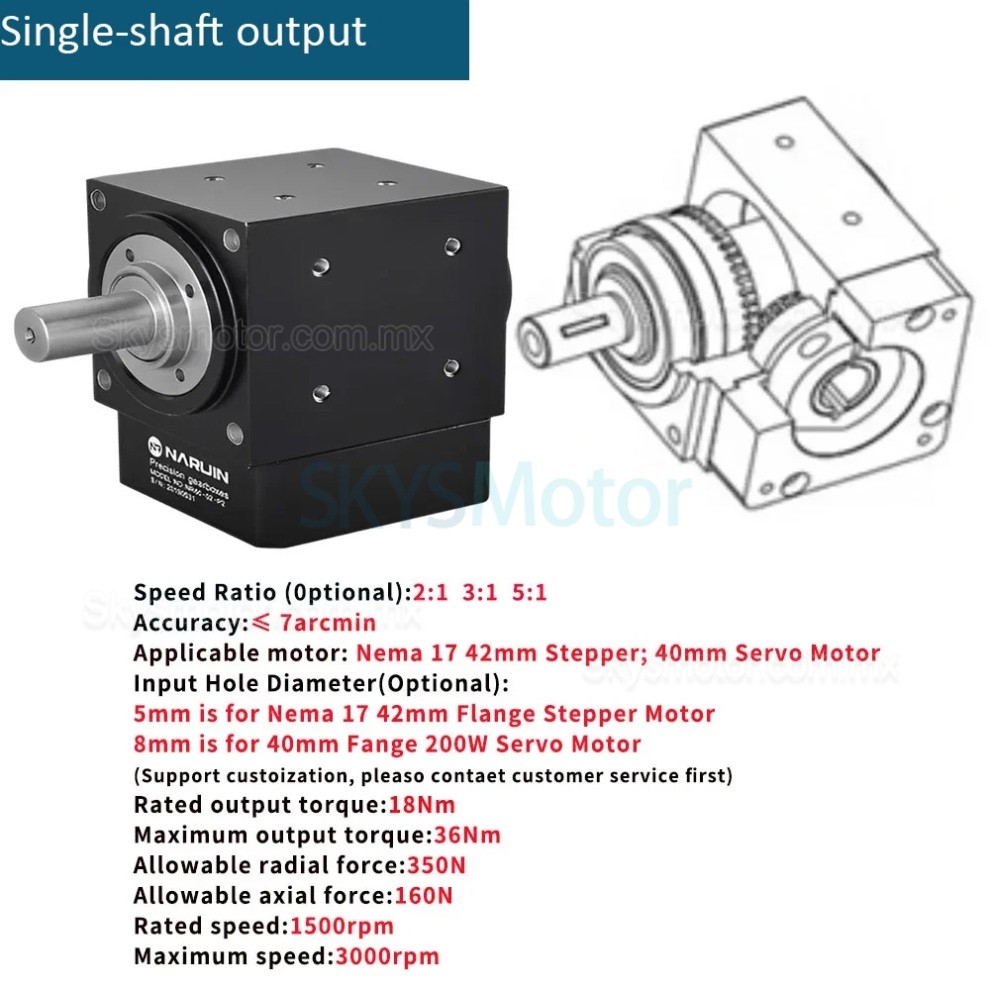

Salida de eje simple

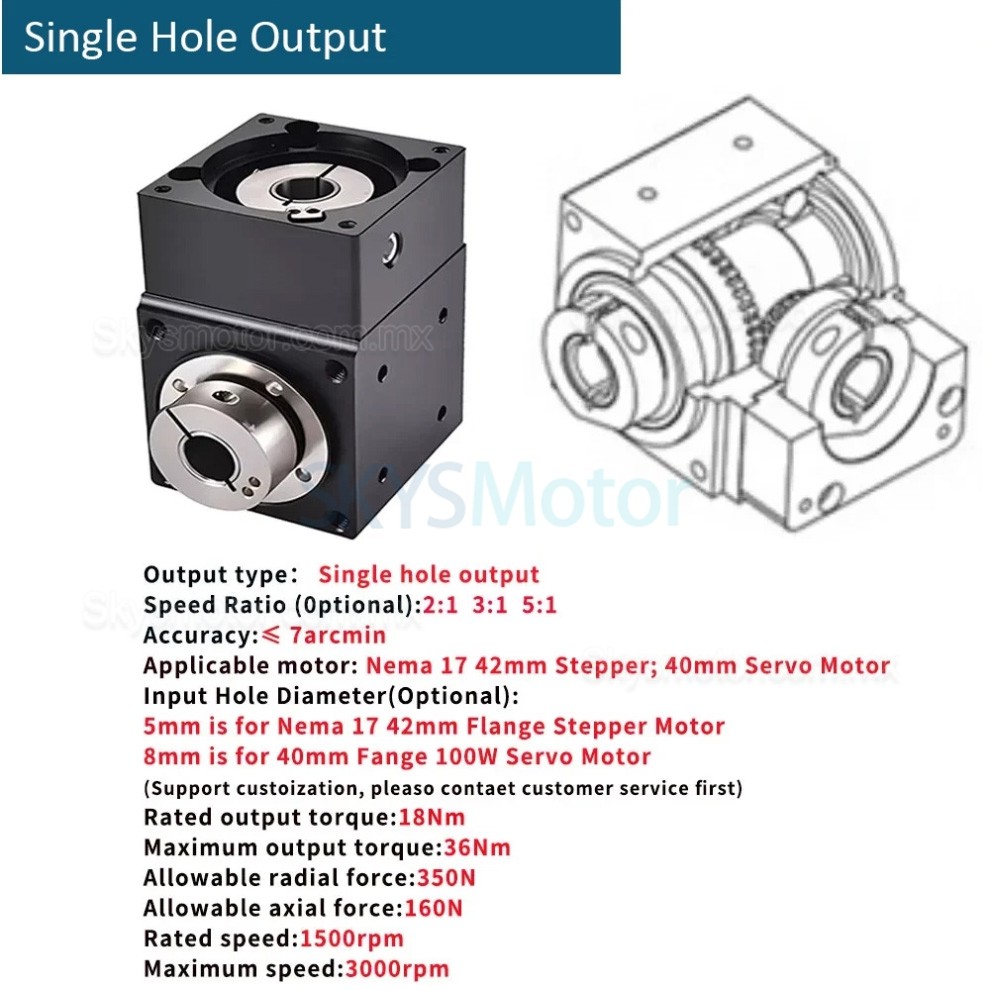

Salida de orificio simple

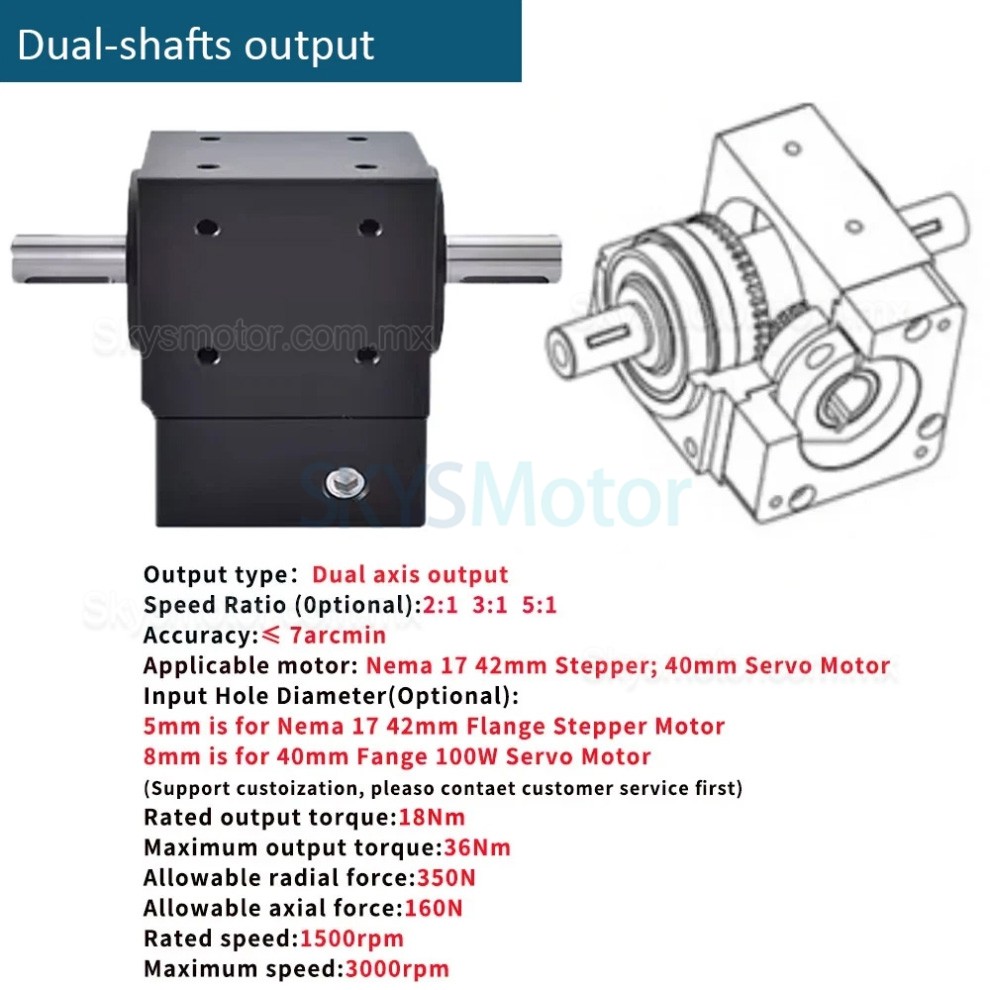

Salida de doble eje

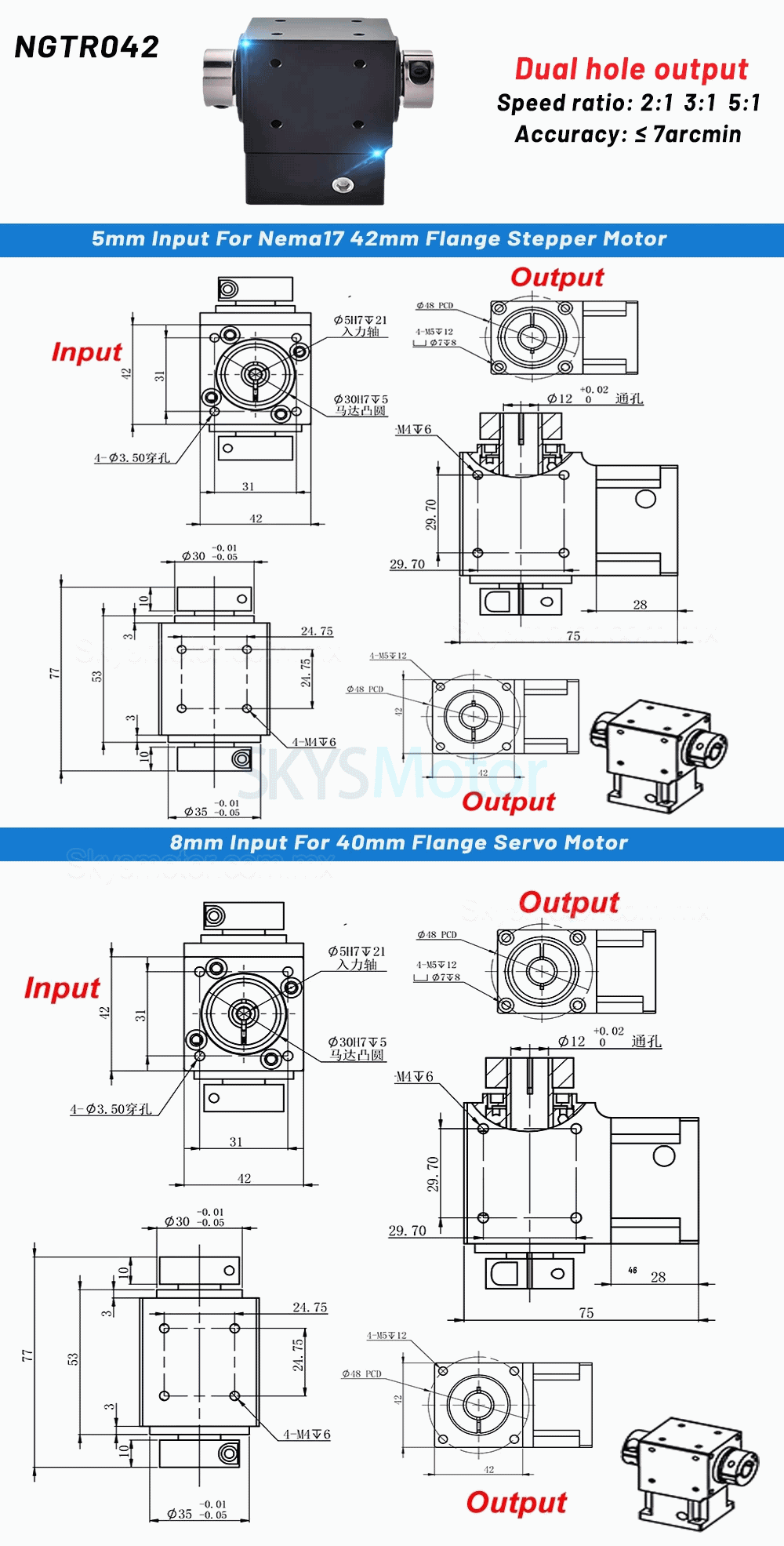

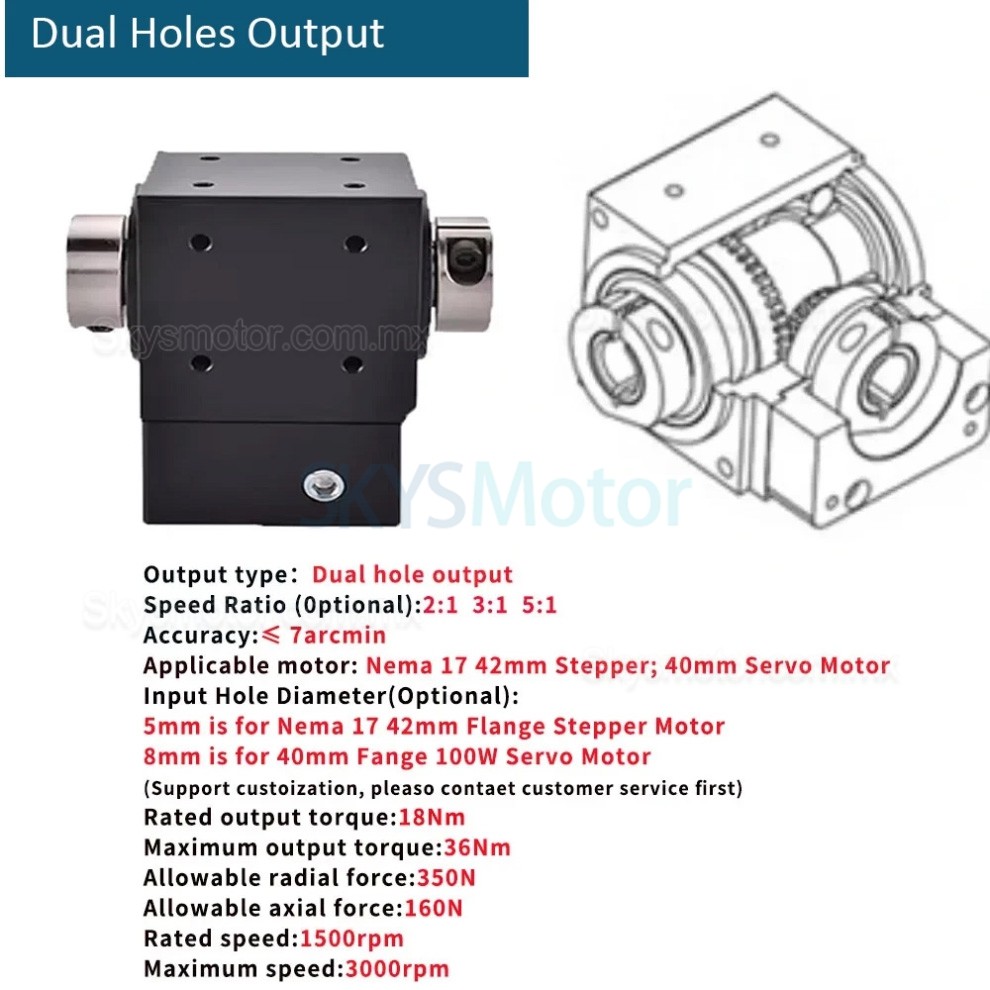

Salida de doble orificio

Descripción:
Caja de cambios de dirección en ángulo recto con una holgura (juego) ≤7 minutos de arco.
Disponible en tipos de salida de eje simple, orificio simple, doble eje y doble orificio para admitir diferentes configuraciones de instalación.
Compatible con motores paso a paso NEMA17 (42 mm).
Velocidad máxima: 3000 rpm; Par de salida máximo: 18 Nm.
Nivel de protección: IP65; La operación es sencilla y fácil de usar.
Tipo de salida por orificio NEMA 17: relación nominal 5:1, velocidad nominal 1500 rpm.
Momento de inercia: 0.08 kg·cm²; Fuerza axial permitida: 160 N.

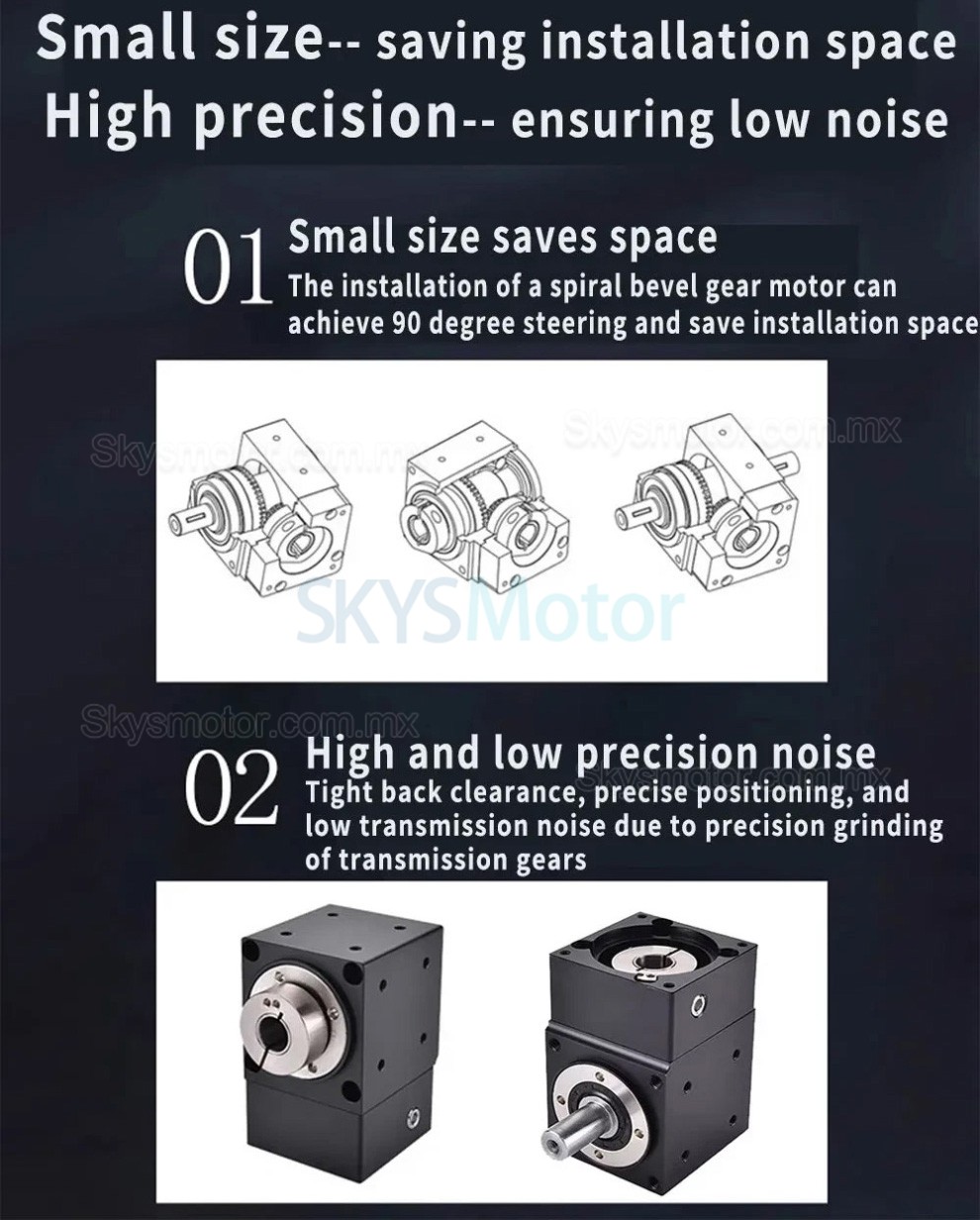

Utiliza engranajes cónicos helicoidales para lograr una transmisión de 90°, ayudando a reducir el espacio de instalación.

Aplicaciones:
Automatización industrial: Brazos robóticos, sistemas transportadores, máquinas pick-and-place.
CNC y maquinaria: Mesas giratorias, accionamientos de husillo, equipos de fresado.
Dispositivos médicos: Sistemas de imagen, automatización de laboratorio que requiere movimiento preciso.
Envasado e impresión: Mecanismos de etiquetado, corte y bobinado de alta velocidad.

Parámetros:
Par de salida nominal (Nm): 18
Par de salida máximo (Nm): 36
Velocidad nominal (rpm): 1500
Velocidad máxima (rpm): 3000
Holgura (juego) (arcmin): 7
Fuerza radial permitida (N): 350
Fuerza axial permitida (N): 160
Momento de inercia (kg·cm²): 0.08
Eficiencia de trabajo (%): 97
Vida útil (h) ≥ 20000
Temperatura ambiente de funcionamiento (°C): -20 a +90
Método de lubricación: Lubricación a largo plazo
Nivel de protección: IP65
Método de instalación: En cualquier dirección
Ruido (dB) ≤ 62
