Reductores de engranajes cónicos en ángulo recto Nema 34 relación 2:1/3:1/5:1 para motor paso a paso NEMA 34/servomotor de 80 mm
Reductores de engranajes cónicos en ángulo recto Nema 34 relación 2:1/3:1/5:1 para motor paso a paso NEMA 34/servomotor de 80 mm

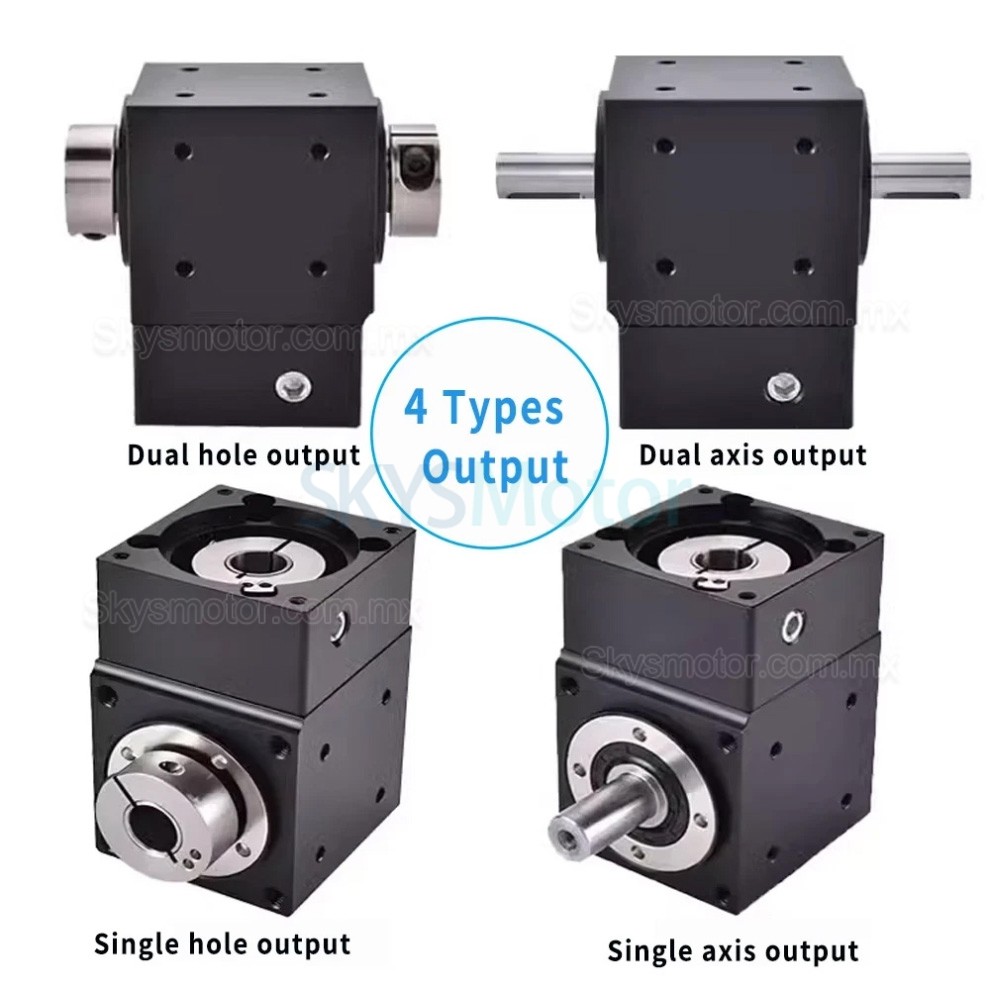

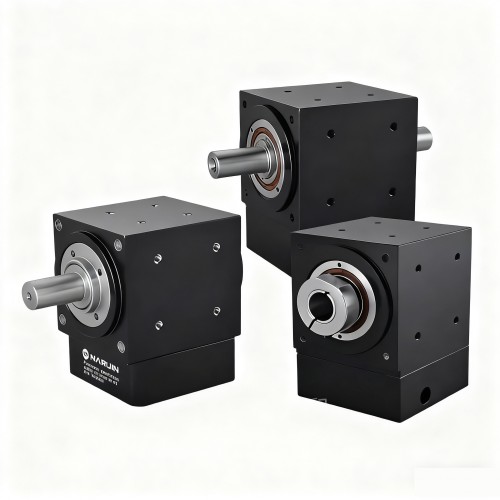

Modelos:

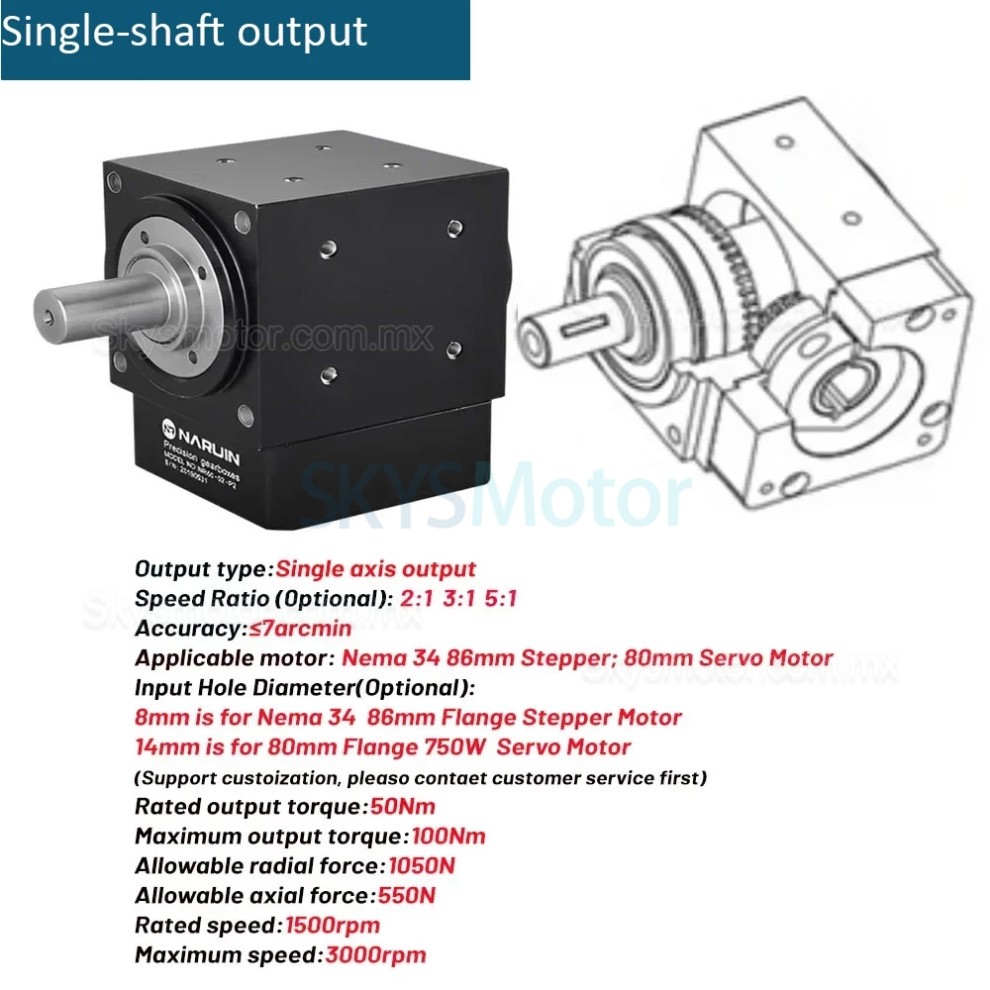

Salida de eje simple

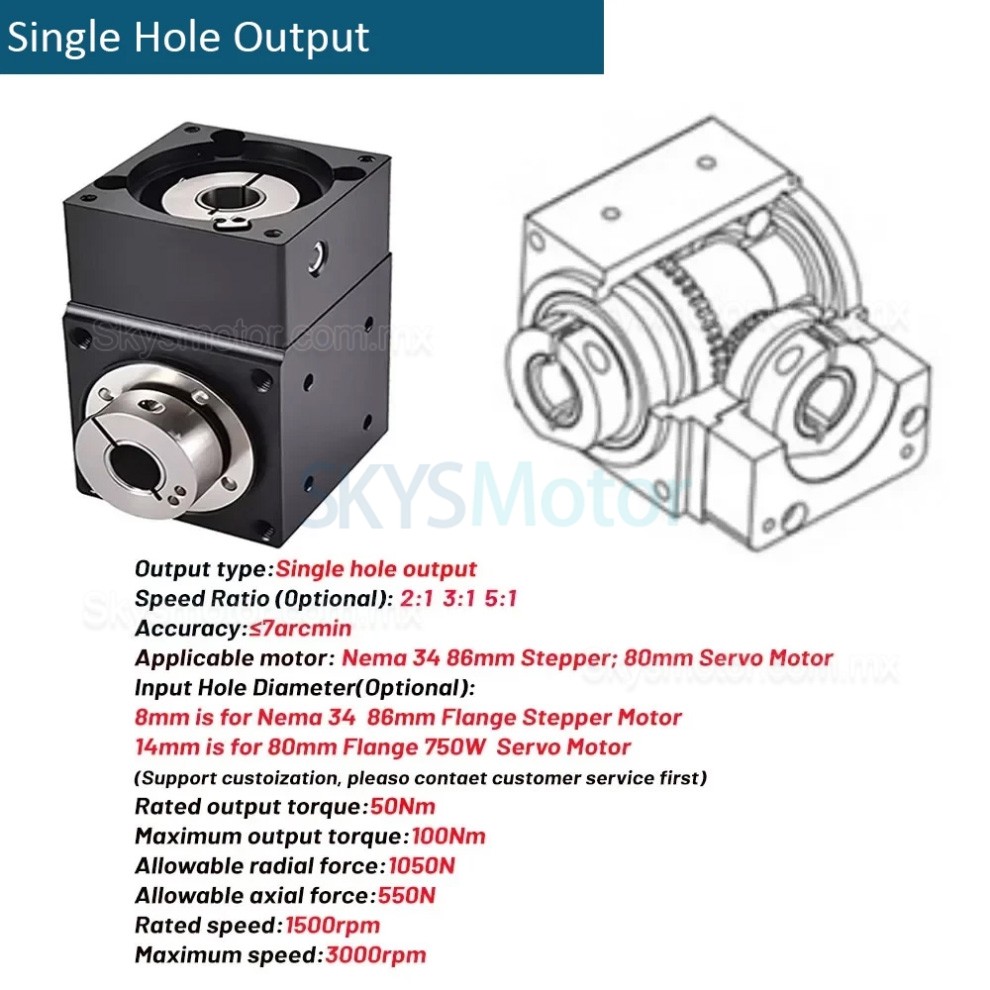

Salida de orificio simple

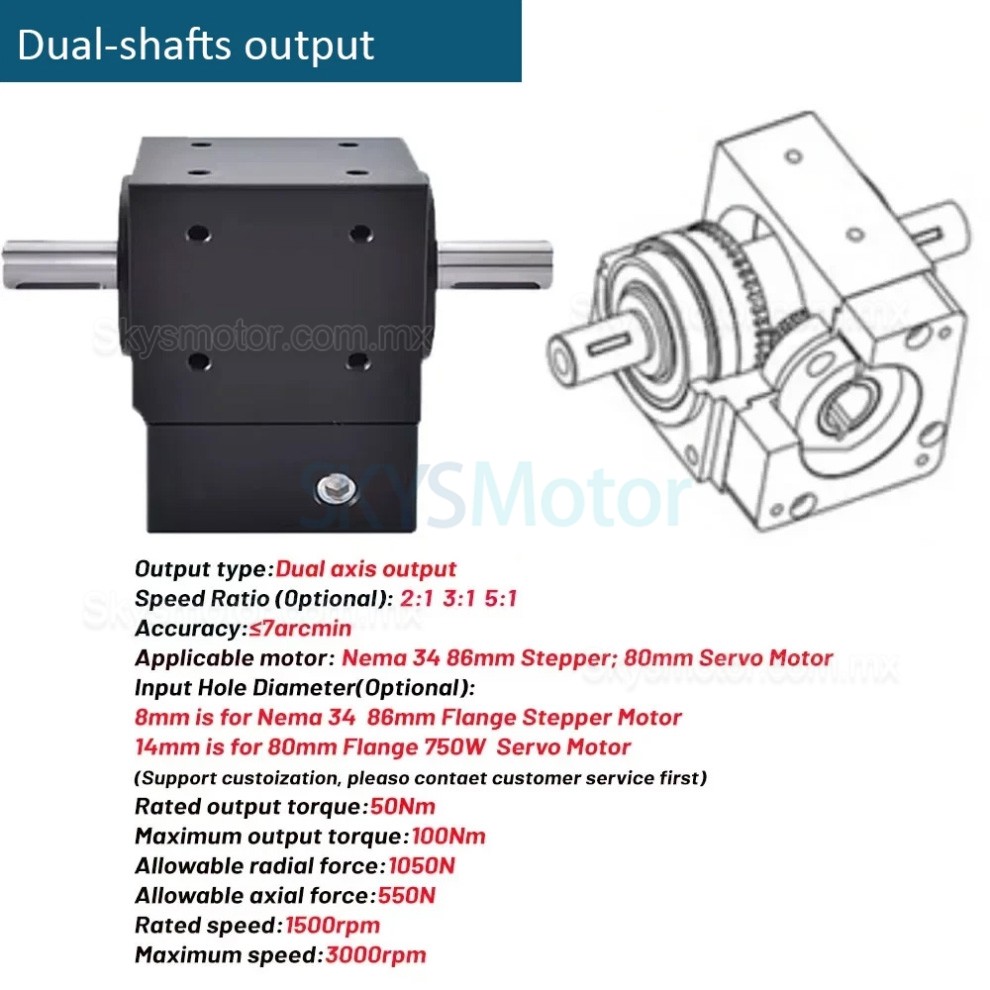

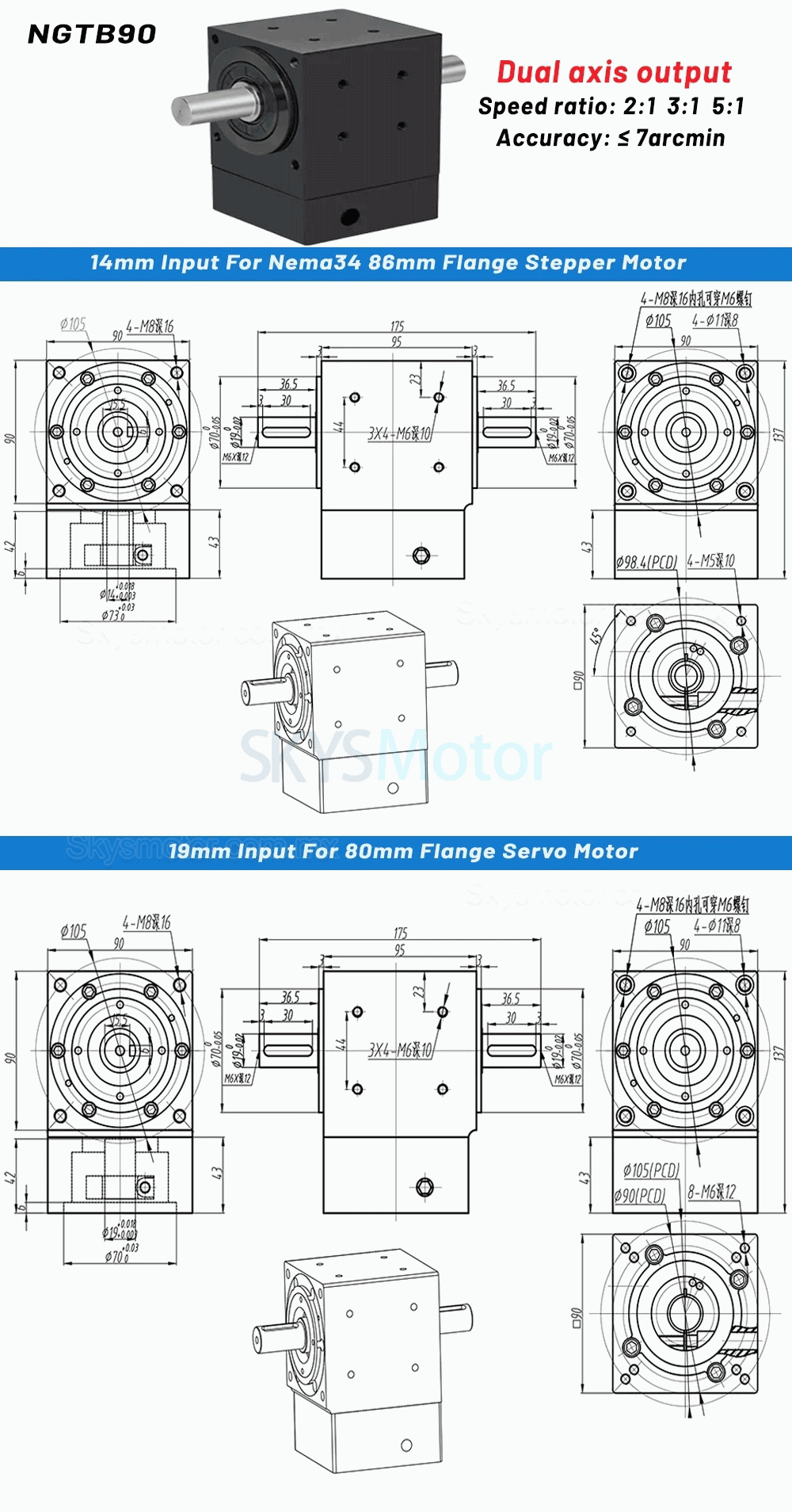

Salida de doble eje
Salida de doble orificio
Para motor paso a paso Nema 34, eje de 14mm
Para servomotor AC de 80 mm, eje de 19mm
Descripción:
Caja de cambios de dirección en ángulo recto con una holgura (juego) ≤7 minutos de arco.
Disponible en tipos de salida de eje simple, orificio simple, doble eje y doble orificio para admitir diferentes configuraciones de instalación.
Compatible con motores paso a paso NEMA 34 de 86 mm / servomotores de 80 mm. La relación 2:1, 3:1 o 5:1 es opcional.
Nivel de protección: IP65; La operación es sencilla y fácil de usar.

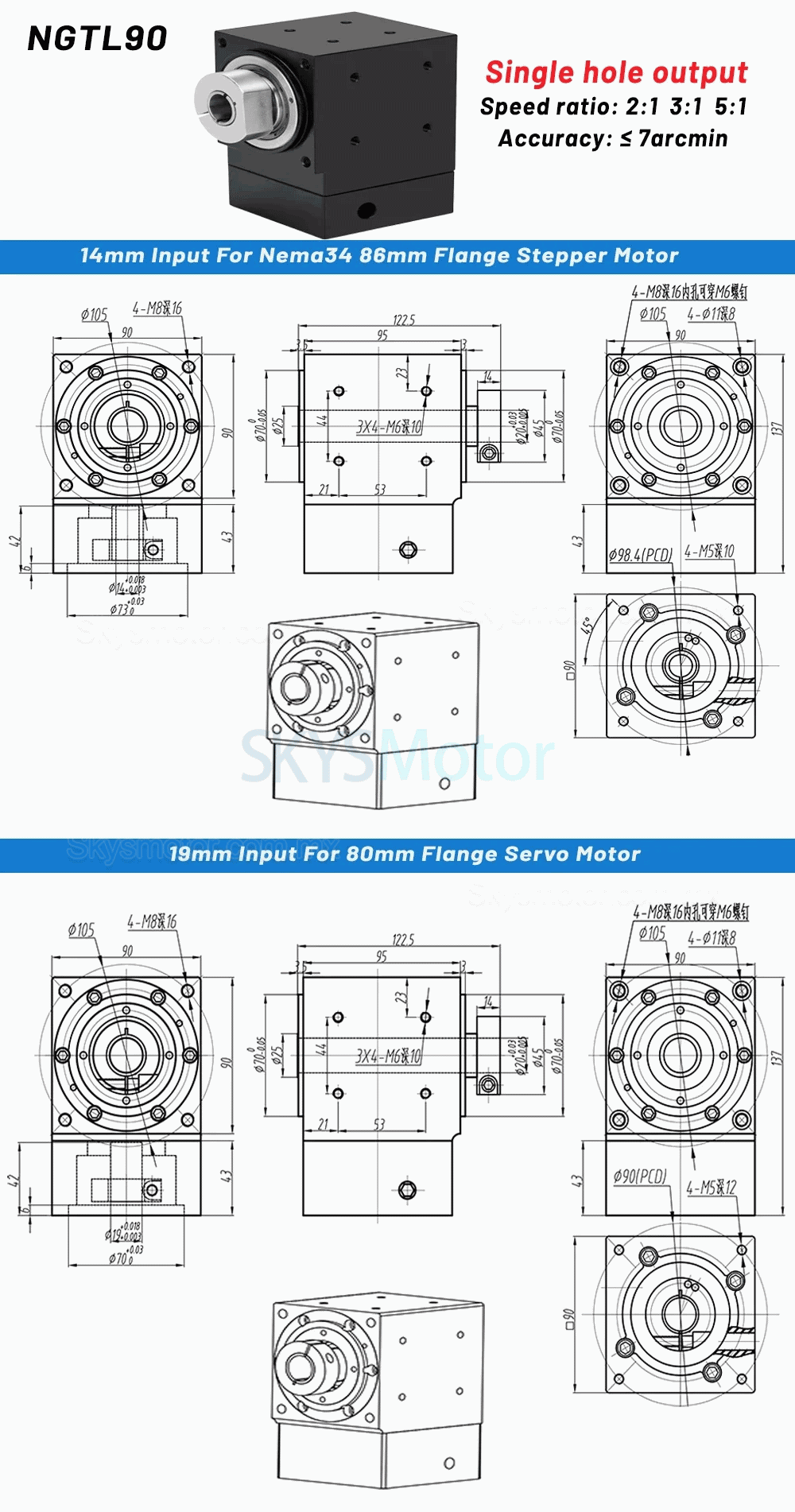

Tipo de salida por orificio NEMA34: relación nominal 5:1, velocidad nominal 1500 rpm.
Momento de inercia: 0.08 kg·cm²; Fuerza axial permitida: 160 N.

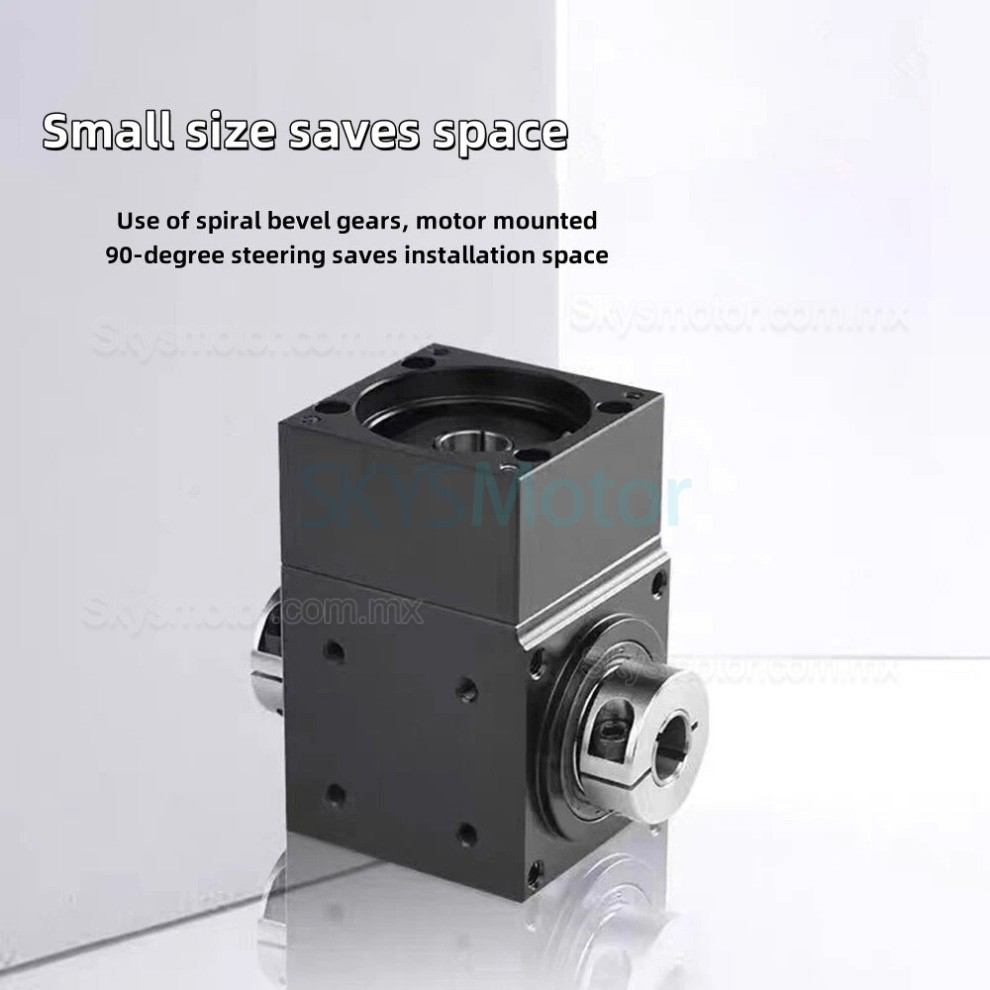

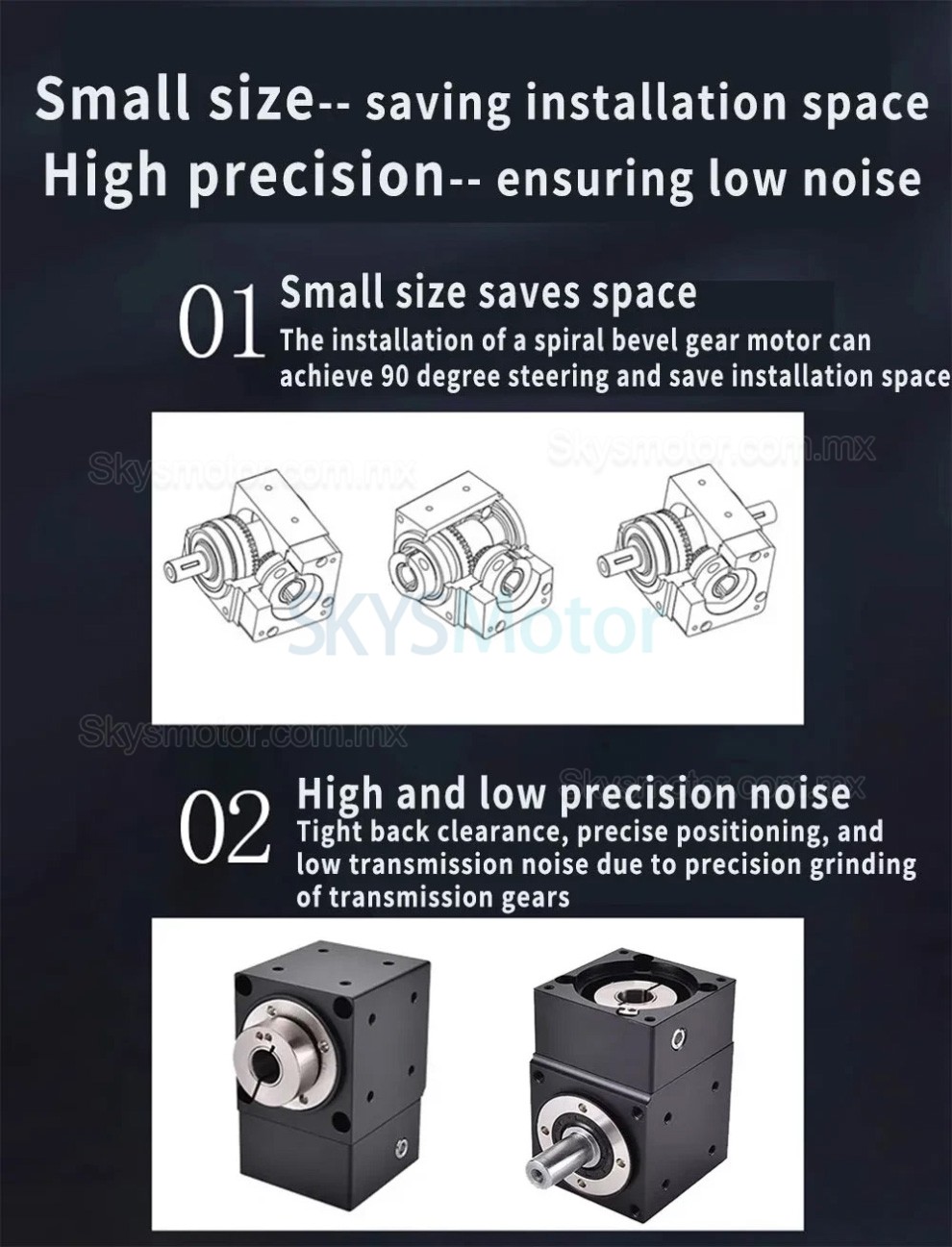

Utiliza engranajes cónicos helicoidales para lograr una transmisión de 90°, ayudando a reducir el espacio de instalación.
Aplicaciones:
Automatización industrial: Brazos robóticos, sistemas transportadores, máquinas pick-and-place.
CNC y maquinaria: Mesas giratorias, accionamientos de husillo, equipos de fresado.
Dispositivos médicos: Sistemas de imagen, automatización de laboratorio que requiere movimiento preciso.
Envasado e impresión: Mecanismos de etiquetado, corte y bobinado de alta velocidad.
Parámetros:
Par de salida nominal (Nm): 50
Par de salida máximo (Nm): 100
Velocidad nominal (rpm): 1500
Velocidad máxima (rpm): 3000
Holgura (juego) (arcmin): 7
Fuerza radial permitida (N): 1050
Fuerza axial permitida (N): 550
Momento de inercia (kg·cm²): 0.08
Eficiencia de trabajo (%): 97
Vida útil (h) ≥ 20000
Temperatura ambiente de funcionamiento (°C): -20 a +90

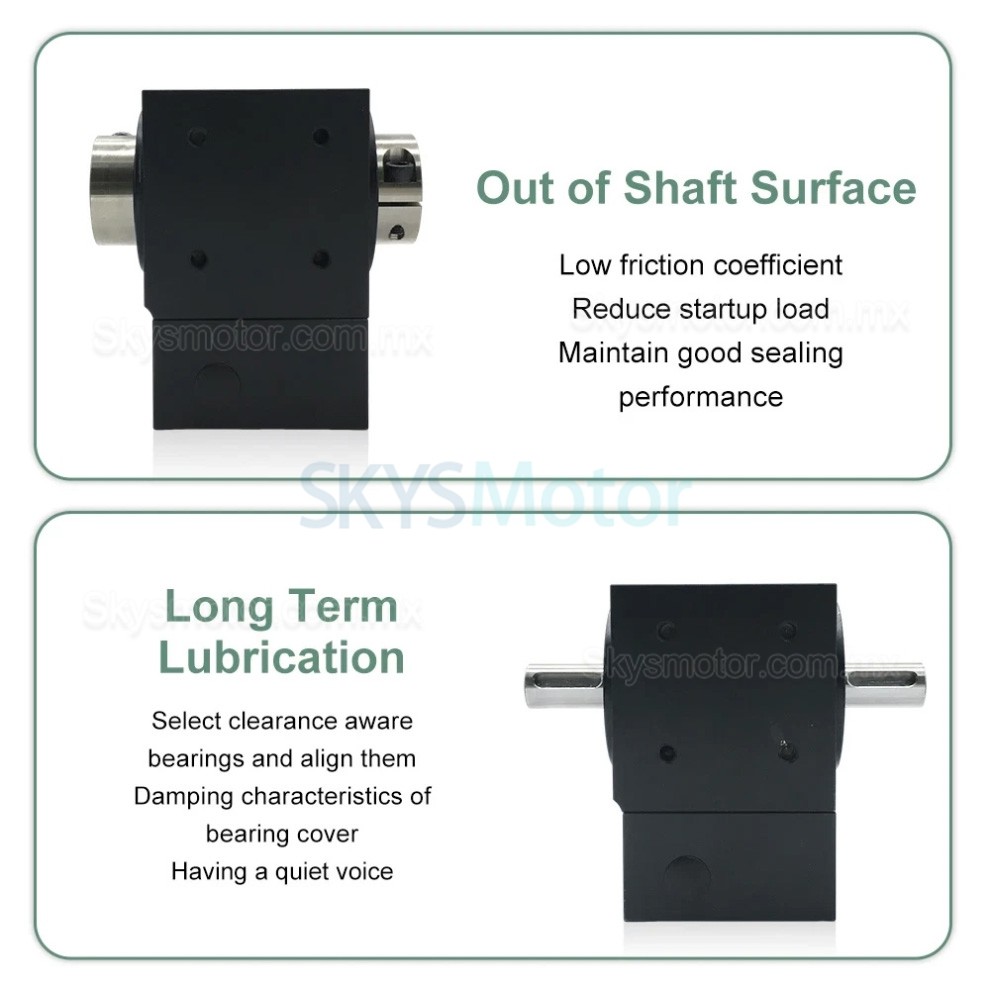

Método de lubricación: Lubricación a largo plazo
Nivel de protección: IP65
Método de instalación: En cualquier dirección
Ruido (dB) ≤ 62
.jpg "Reductores de engranajes cónicos en ángulo recto Nema 34 relación 2:1/3:1/5:1 para motor paso a paso NEMA 34/servomotor de 80 mm")
.png "Reductores de engranajes cónicos en ángulo recto Nema 34 relación 2:1/3:1/5:1 para motor paso a paso NEMA 34/servomotor de 80 mm")
.jpg "Reductores de engranajes cónicos en ángulo recto Nema 34 relación 2:1/3:1/5:1 para motor paso a paso NEMA 34/servomotor de 80 mm")
| Especificación física | |
|---|---|
| Diámetro del eje de salida(mm) | 19 |
| traje para motor | Motor paso a paso Nema 34 / Servomotor de 80 mm |
| Diámetro del eje de entrada(mm) | 8 / 14 / 19 |
| Tipo de eje | Salida de doble orificio / Salida de doble eje / Salida de un solo orificio / Salida de un solo eje |
| Relación de transmisión | 2:1 / 3:1 / 5:1 |
| Huelgo sin carga | <=7 min de arco |
| Tipo de caja de cambios | Caja de engranajes cónicos de angulo recto |
| Peso(gramos) | 6000 |
| Ttipo de producto | Reductores |
| Clasificación del IP | IP65 |
-
