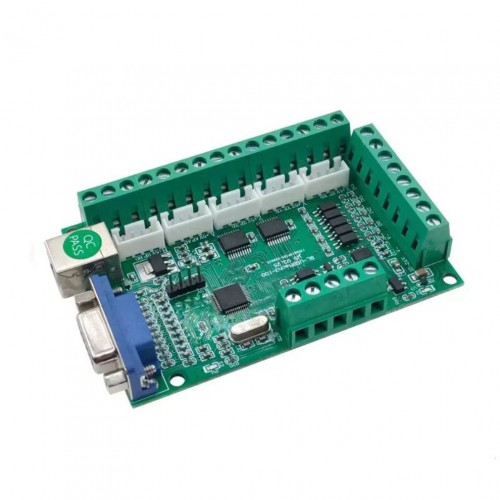

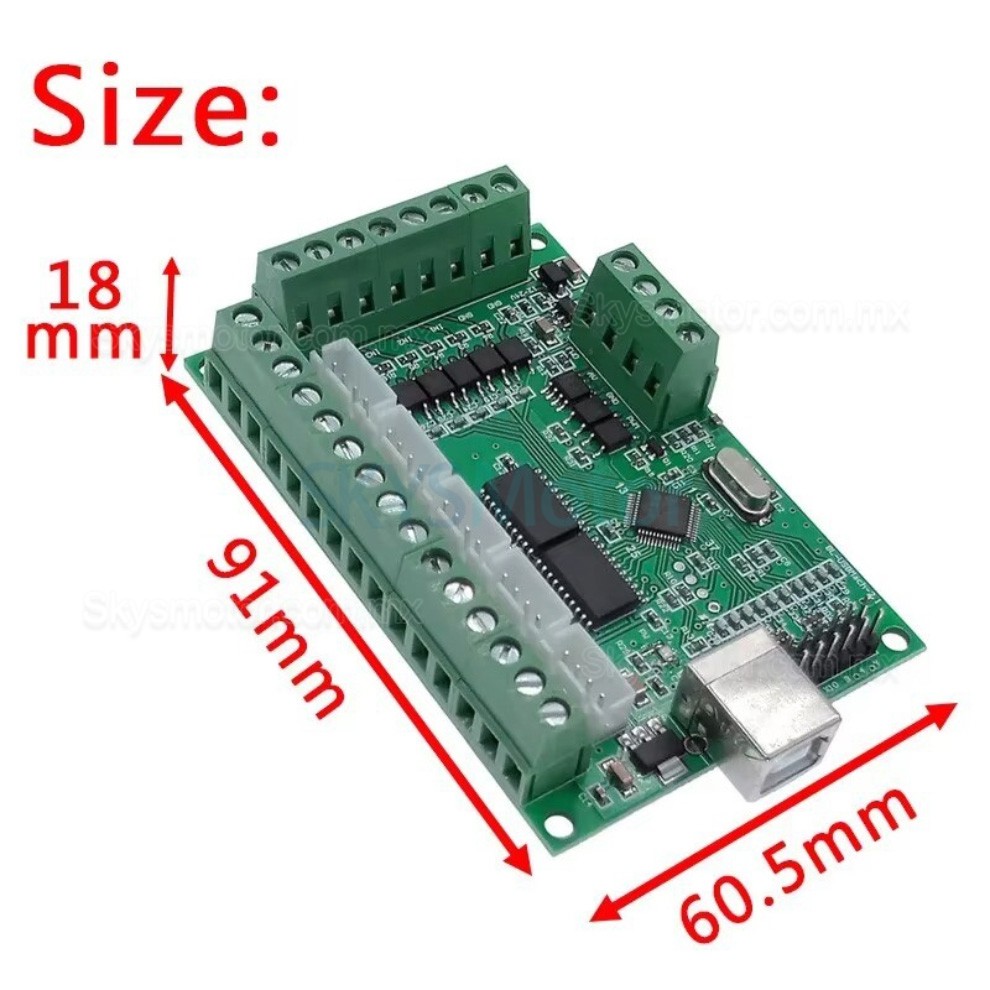

Placa de conexión CNC OSP001583 compatible con driver de movimiento de interfaz de 5 ejes MACH3 de 100 KHz

Placa de conexión CNC OSP001583 compatible con driver de movimiento de interfaz de 5 ejes MACH3 de 100 KHz

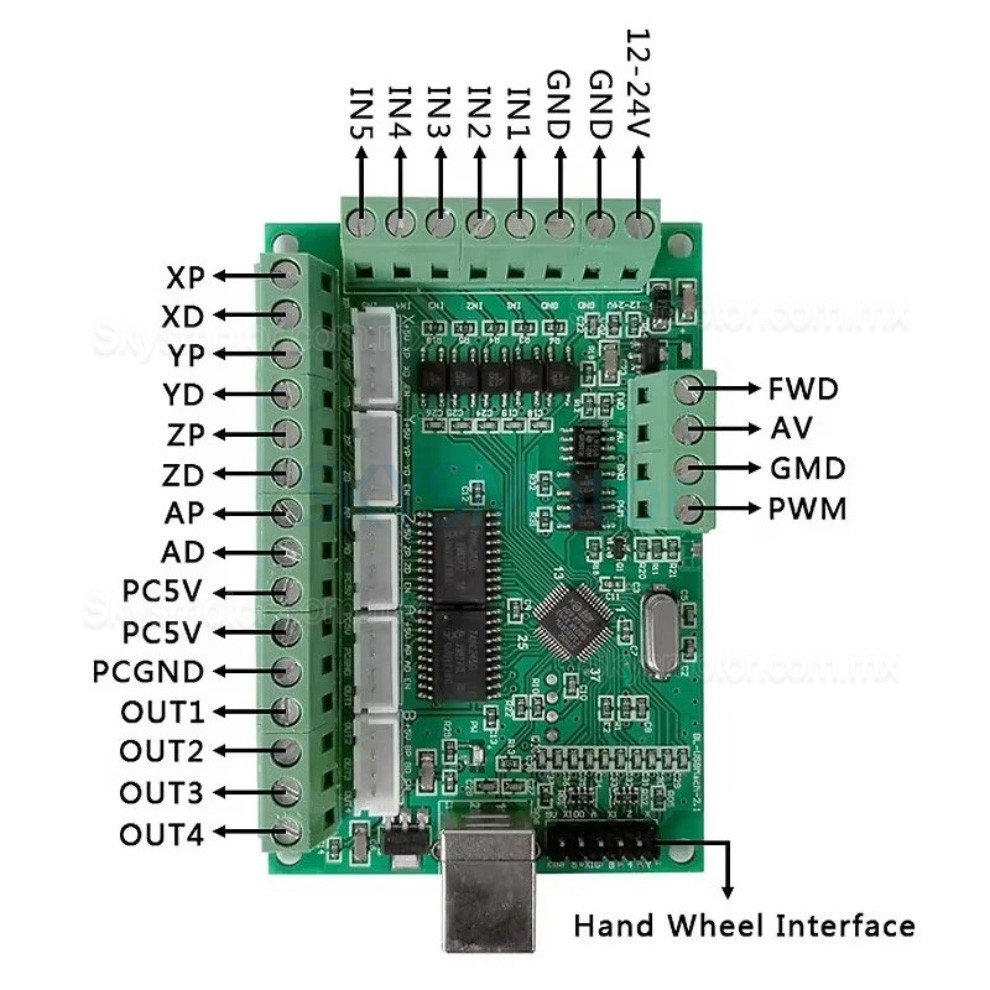

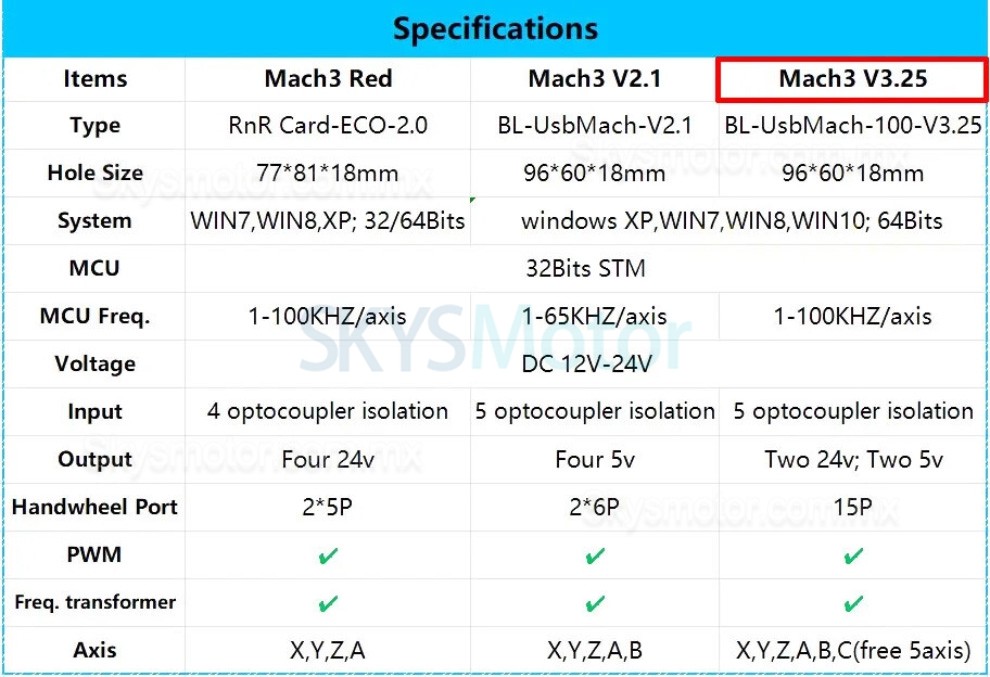

Características :
Compatible con el software MACH3.
Soporta sistemas Windows XP, WIN7, WIN8 y WIN10, incluyendo tabletas y sistemas de 64 bits.
Rango de voltaje de entrada externa amplio: 12–24V, con protección contra conexión inversa.
Todas las señales de entrada están ópticamente aisladas. Las entradas se pueden conectar a funciones de parada de emergencia, fijación de herramienta, límite y búsqueda de origen, lo que contribuye a mejorar la seguridad de la interfaz del ordenador.
Proporciona una salida de voltaje analógico ópticamente aislada de 0–10V para controlar un variador de frecuencia con entrada analógica de 0–10V y ajustar la velocidad del husillo.
Proporciona una salida PWM ópticamente aislada (nivel 5V) para controlar reguladores de velocidad de husillo basados en PWM.
Incluye cuatro puertos de salida (nivel 5V) que pueden conectarse a módulos de relé con optoacoplador para controlar dispositivos como refrigeración por agua, niebla y similares.
Soporta conexión a drivers de motores paso a paso con entrada de ánodo común o cátodo común, nivel 5V y entrada con optoacoplador.
Incluye un conector para cable de interfaz de 5 ejes (HX2.54) para conexión con drivers de motores paso a paso.

Configuración del Variador:
Configure el variador en modo de arranque por terminales externos.
Configure el modo de control de frecuencia del variador a entrada analógica (0–10V).

Prueba Rápida del Variador:
Inicialmente, el variador no necesita estar conectado a la placa de interfaz.

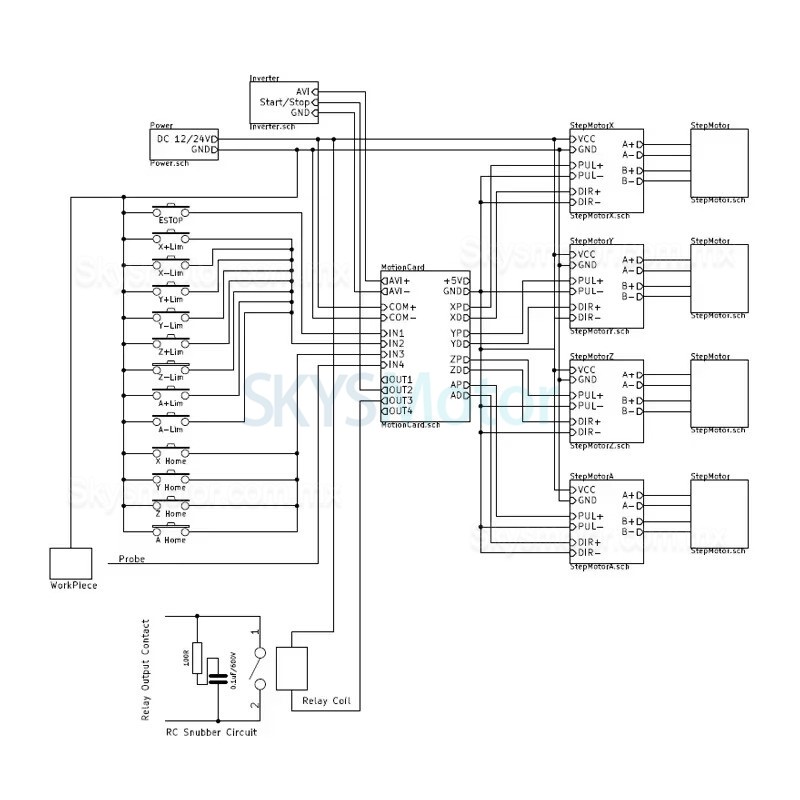

Ponga en cortocircuito los terminales FWD y COM, y en cortocircuito los terminales 10V y VI del variador. Conecte el husillo. (Alternativamente, conecte un potenciómetro a los terminales 10V, VI y GND como se muestra en el diagrama).
Encienda la alimentación. Si el variador funciona y el husillo gira normalmente, la configuración es generalmente correcta. Cuando se usa un potenciómetro, la velocidad se puede ajustar.

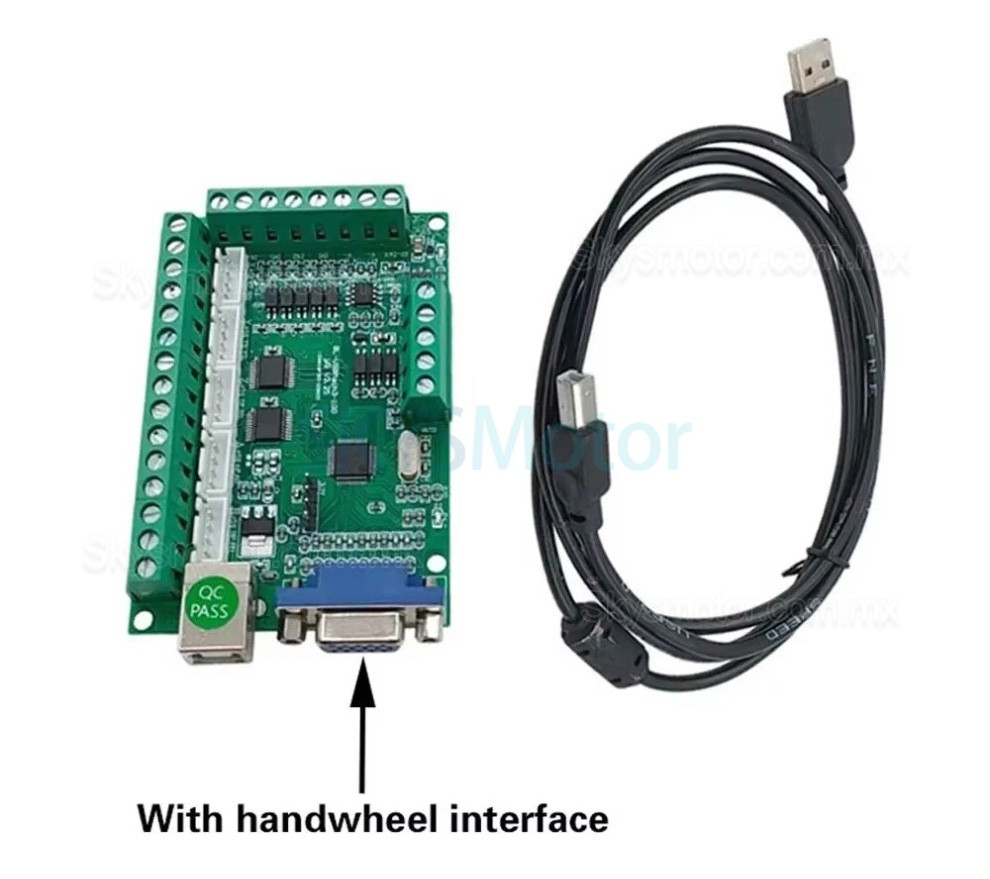

Lista del paquete:
1 unidad Placa de Interfaz Mach3 V3.25 de 5 Ejes
1 cable USB de alto rendimiento

Nota importante:
Preste atención a la polaridad de la alimentación y la dirección de los drivers.
No encienda o apague los drivers o motores mientras el sistema esté alimentado.
Desconecte todos los motores al ajustar la corriente del driver.
