Controlador CNC TC5521V/TC5531V/TC5541V Controlador de motor paso a paso/servo programable

Controlador CNC TC5521V/TC5531V/TC5541V Controlador de motor paso a paso/servo programable

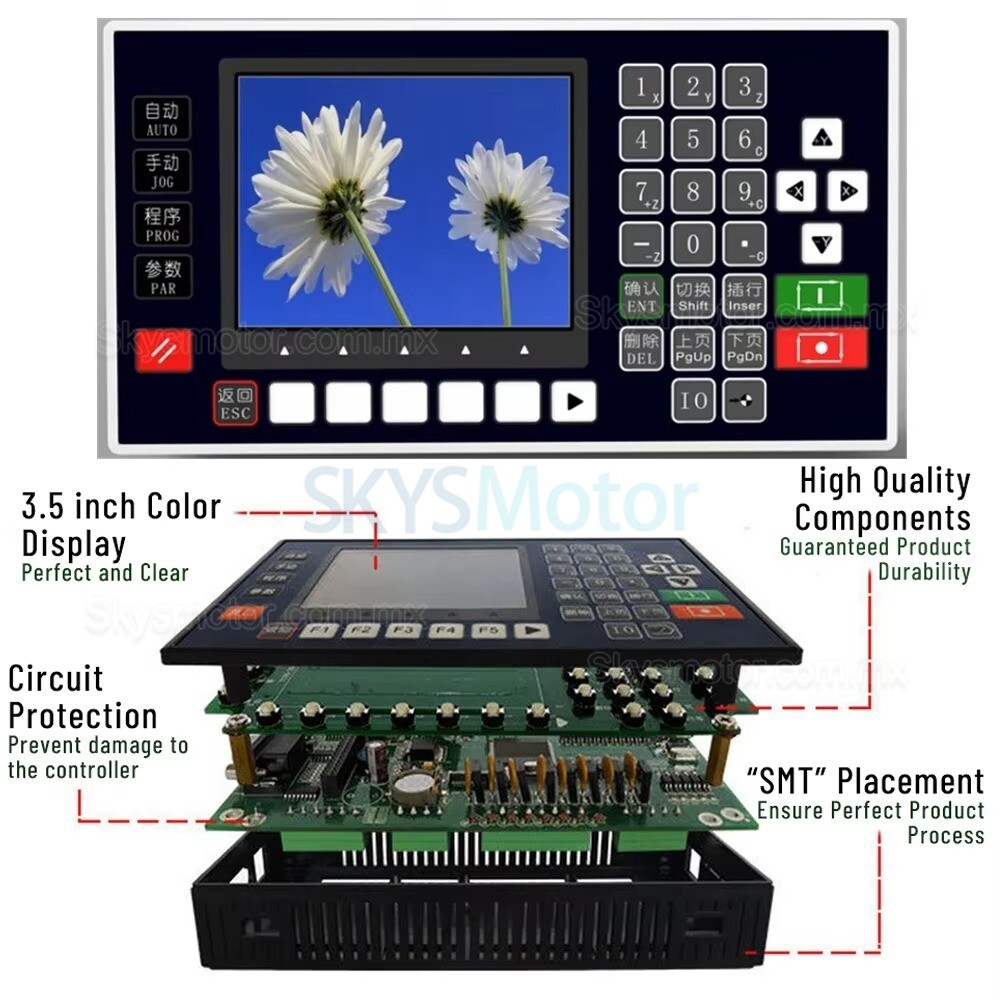

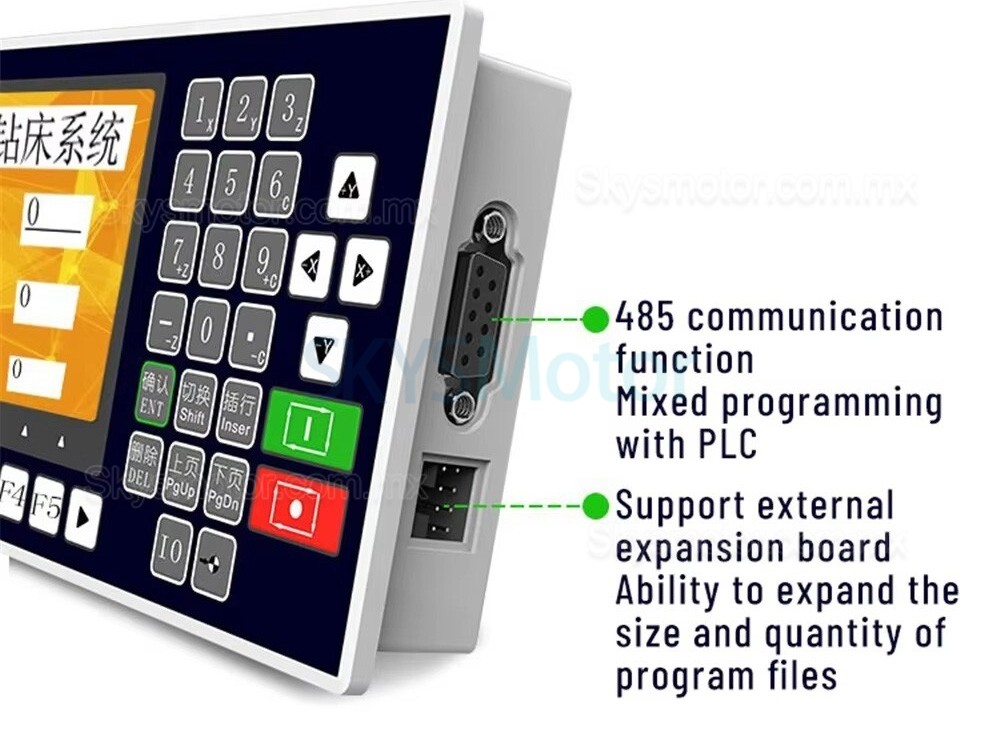

Este dispositivo es una versión actualizada del TC55. Cuenta con una pantalla a color de 3.5 pulgadas, comunicación RS485, conectividad USB y soporta conmutación de idioma chino/inglés. La imagen de inicio se puede personalizar con imágenes o el nombre de la empresa.

Descripción:
Ejes: 2 (Controla hasta 2 conjuntos de motores paso a paso, voltaje de entrada 24V);

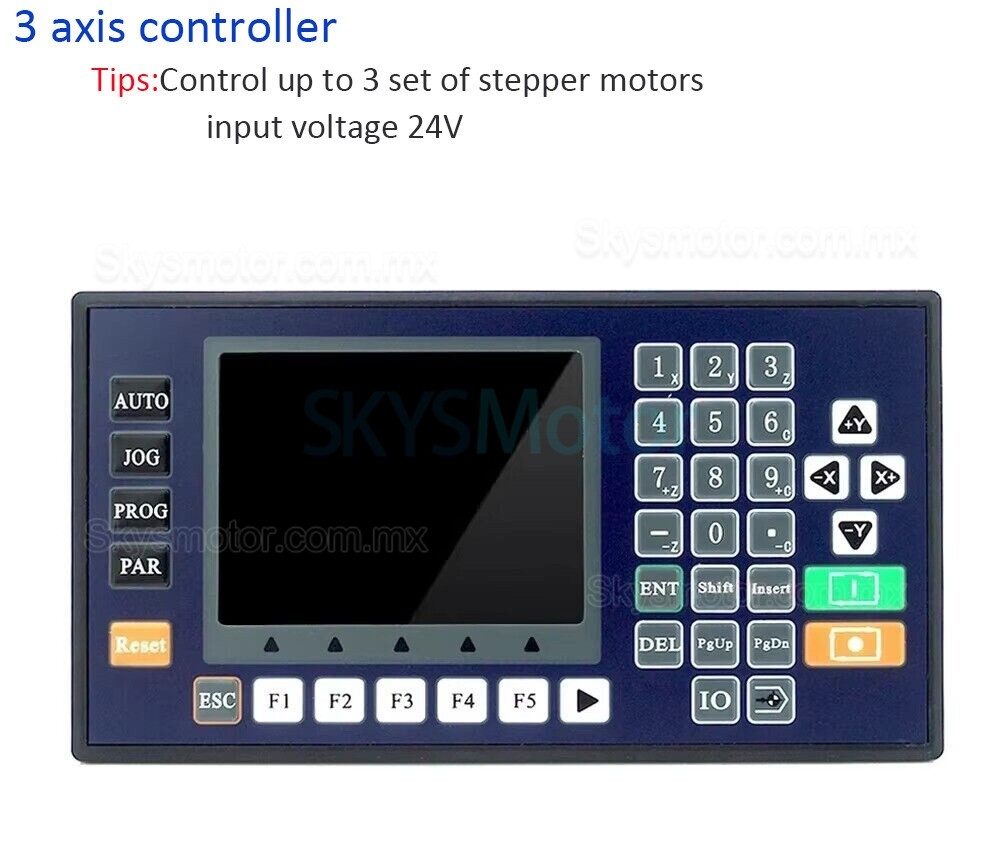

Ejes: 3 (soporta el control de hasta 3 motores paso a paso, voltaje de entrada 24V);
Ejes: 4 (Controla hasta 4 conjuntos de motores paso a paso, voltaje de entrada 24V);

Especificaciones Técnicas:
Unidad de datos mínima: 0.001 mm
Tamaño de datos máximo: ±99999.999 mm
Velocidad máxima: 9000 mm/min (pulso: 0.001 mm)
Frecuencia máxima de salida de pulsos: 150 KHz
Relación de engranaje eléctrica: numerador 1–99999, denominador 1–99999

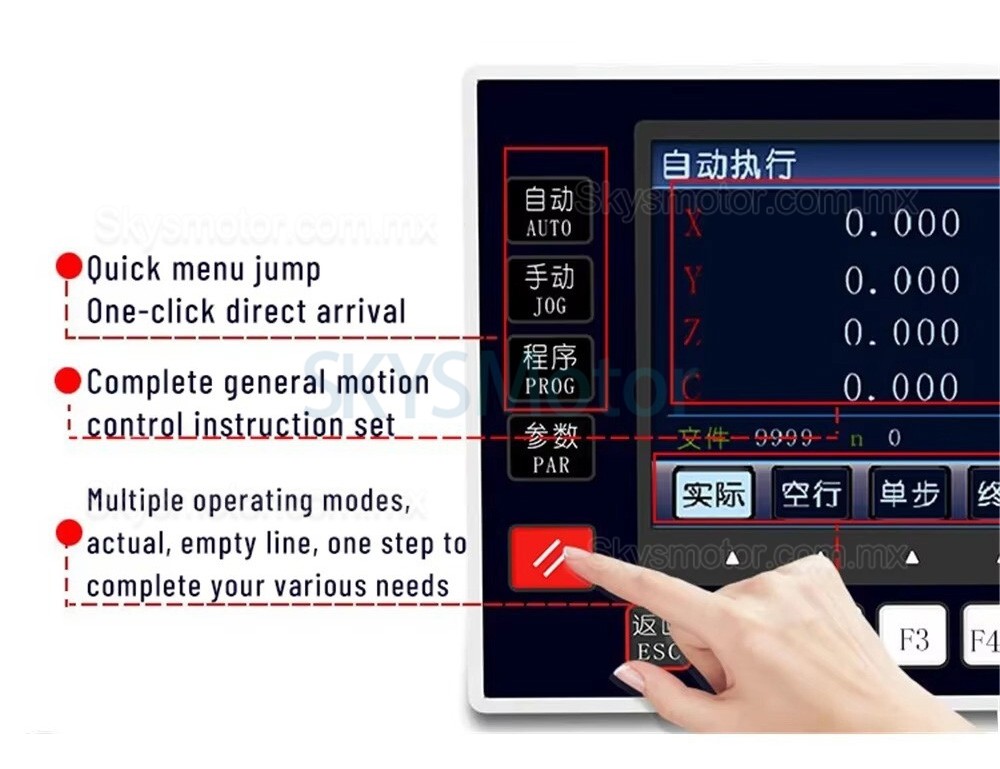

Funciones principales: automático, manual, edición de programas, parámetros del sistema, autocomprobación y ajustes
Máximo de 480 comandos por programa

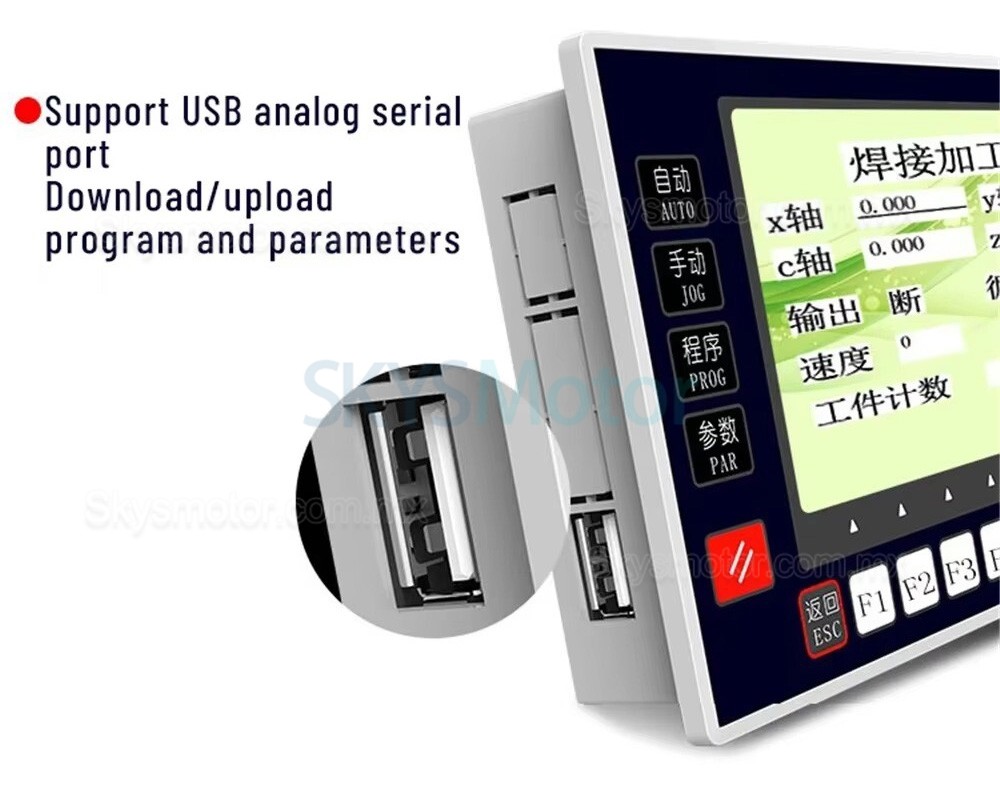

Conexión y soporte de actualización por USB
Control de inicio/parada del motor del husillo
Extensión PLC

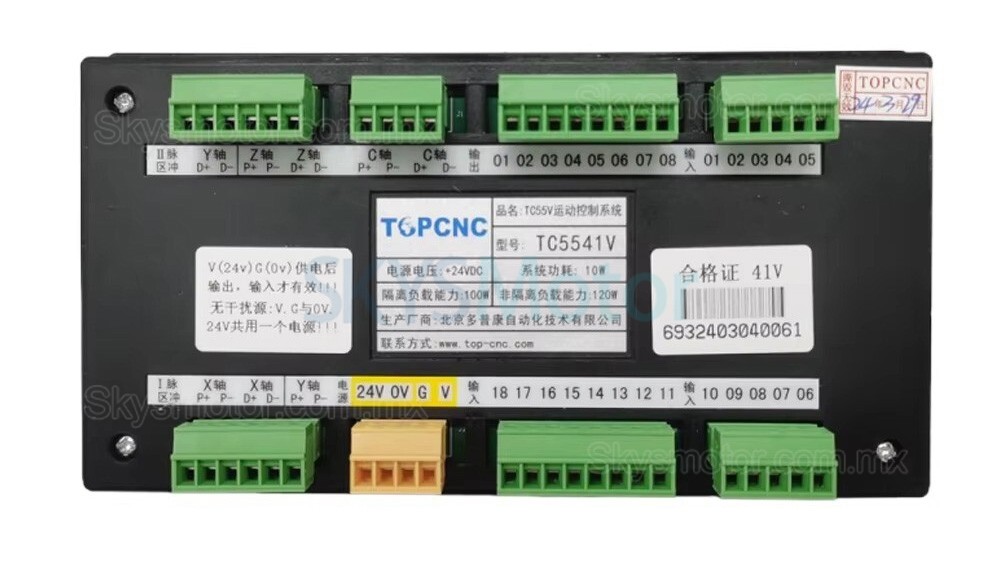

Extensión de E/S con puertos aislados y definidos por el usuario
Panel de visualización en chino/inglés
Imagen de arranque personalizable;

Código de Programación Conversacional:
La interfaz de programación conversacional guía al usuario a través de los pasos de programación.

Funciones de Programación:
Incremental / Absoluto: Modos de posicionamiento
Pausa: Detenerse hasta que se cumpla una condición, luego saltar al comando especificado
Salida: Definir estados ON/OFF de los puertos de salida (ej., inicio/parada del husillo)
Repetir: Volver a un comando especificado y ejecutar de nuevo
Horario / Antihorario: Interpolación circular (modo incremental)
Retardo: Definir un retardo de tiempo
Juzgar: Verificar condiciones y saltar a un comando especificado si se cumplen
Saltar: Saltar a un comando especificado incondicionalmente
Rápido: Posicionamiento rápido
Cero Máquina: Volver al cero máquina
Velocidad: Moverse a una velocidad establecida hasta que se cumpla una condición
Contar: Incrementar o decrementar valores de conteo mostrados
Llamada Subprog / Inicio / Fin: Estructura de subprograma
Coordenada: Establecer la posición actual como una nueva coordenada
Fin: Indica el final de los comandos legibles
Coordinando: Salto condicional basado en condiciones de coordenada

Contenido del paquete:
1 × Controlador de movimiento CNC

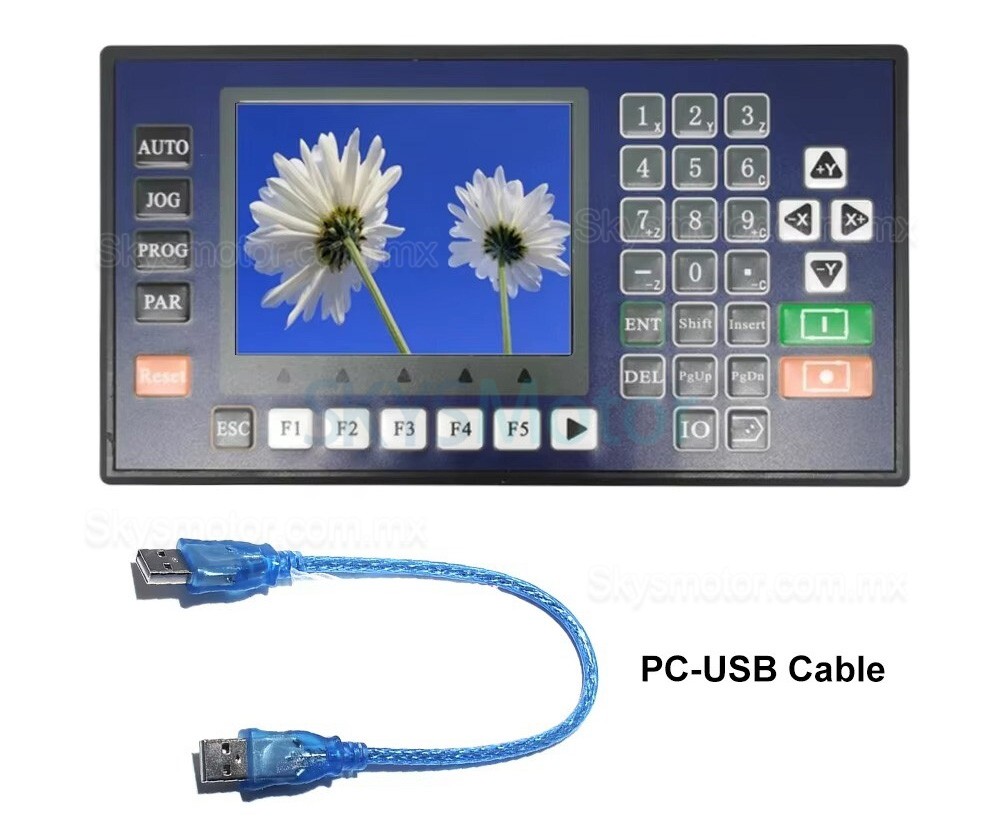

1 × Cable USB para PC
1 × Juego de tornillos y tuercas
