Controlador CNC DDCS V3.1 de 3 ejes/4 ejes, control numérico electrónico autónomo

Controlador CNC DDCS V3.1 de 3 ejes/4 ejes, control numérico electrónico autónomo

Características:
16 entradas digitales ópticamente aisladas y 3 salidas digitales ópticamente aisladas;
Algoritmo de interpolación mejorado, admite interpolación suave (soft);
Control analógico de husillo de 0–10 V, configurable como salida PWM;
Admite control de motores de 3 a 4 ejes, salida de pulso y dirección diferencial, máximo 500 kHz por eje;
Chip principal ARM9 y algoritmo central FPGA;
Pantalla TFT de 5 pulgadas (480×272), 17 teclas;
Entrada de alimentación CC de 24 V, mínimo 0,5 A para el controlador y E/S;
Puertos de E/S alimentados internamente, no requiere alimentación externa para E/S;
Memoria USB admite archivos G-code sin límite de tamaño;
Admite MPG estándar;
Modo de avance manual (jog) disponible para cada eje (continuo, por paso, distancia personalizable);
Admite especificación rápida de posición;
Retención de datos tras corte de energía (guardado automático);
Compensación de holgura (backlash) y de herramienta;

Funciones del Controlador:
Admite interpolación suave (soft interpolation) y avance manual (jog) por ejes con distancia definida;
Entrada de archivos G-code vía USB sin restricción de tamaño;
Función de selección rápida de posición;
Los datos se guardan automáticamente tras corte de energía;
Funciones de compensación de holgura (backlash) y de herramienta;
Compatible con formatos G-code FANUC y estándar;

Parámetros del Controlador:
Pulsos máximos por eje: 500 kHz;
Chip de control principal: ARM9;
Chip de algoritmo central: FPGA;

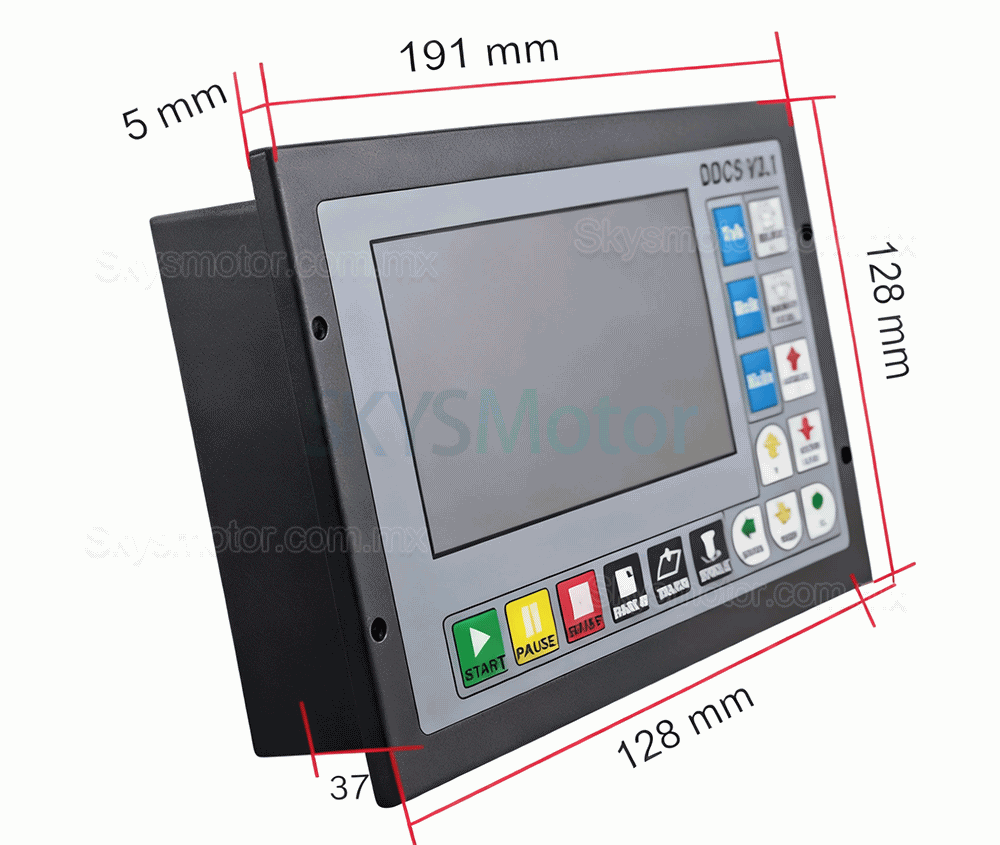

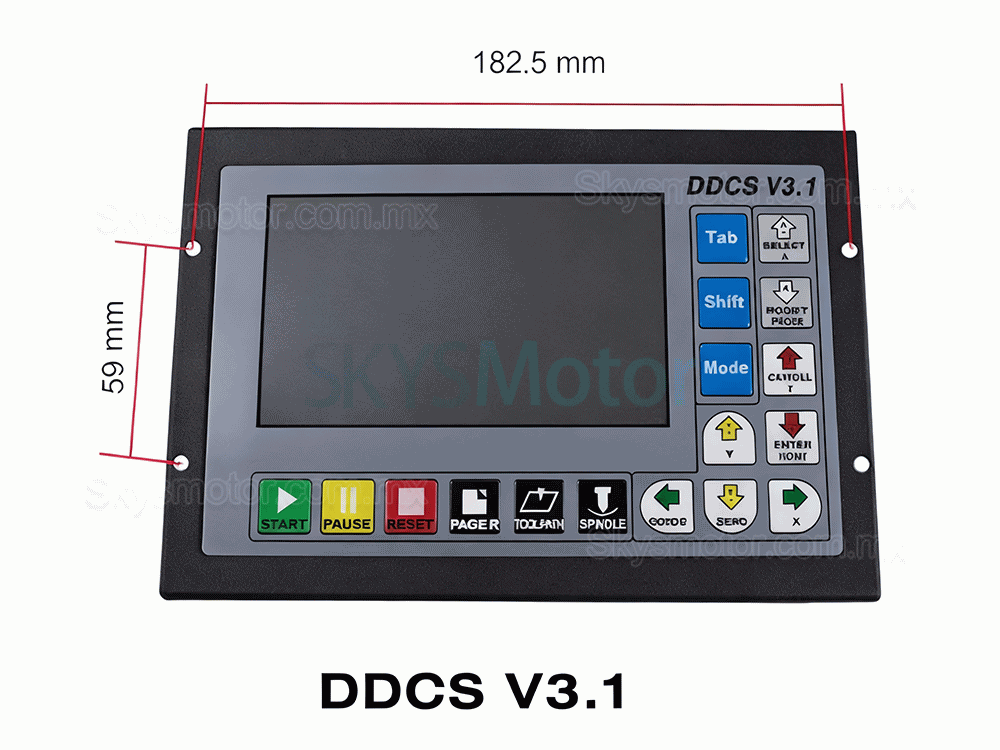

Pantalla: TFT de 5 pulgadas, 480 × 272;
Teclas de operación: 17;
Entrada de alimentación: 24 V CC, corriente mínima 0,5 A;
Entrada G-code: mediante memoria USB;

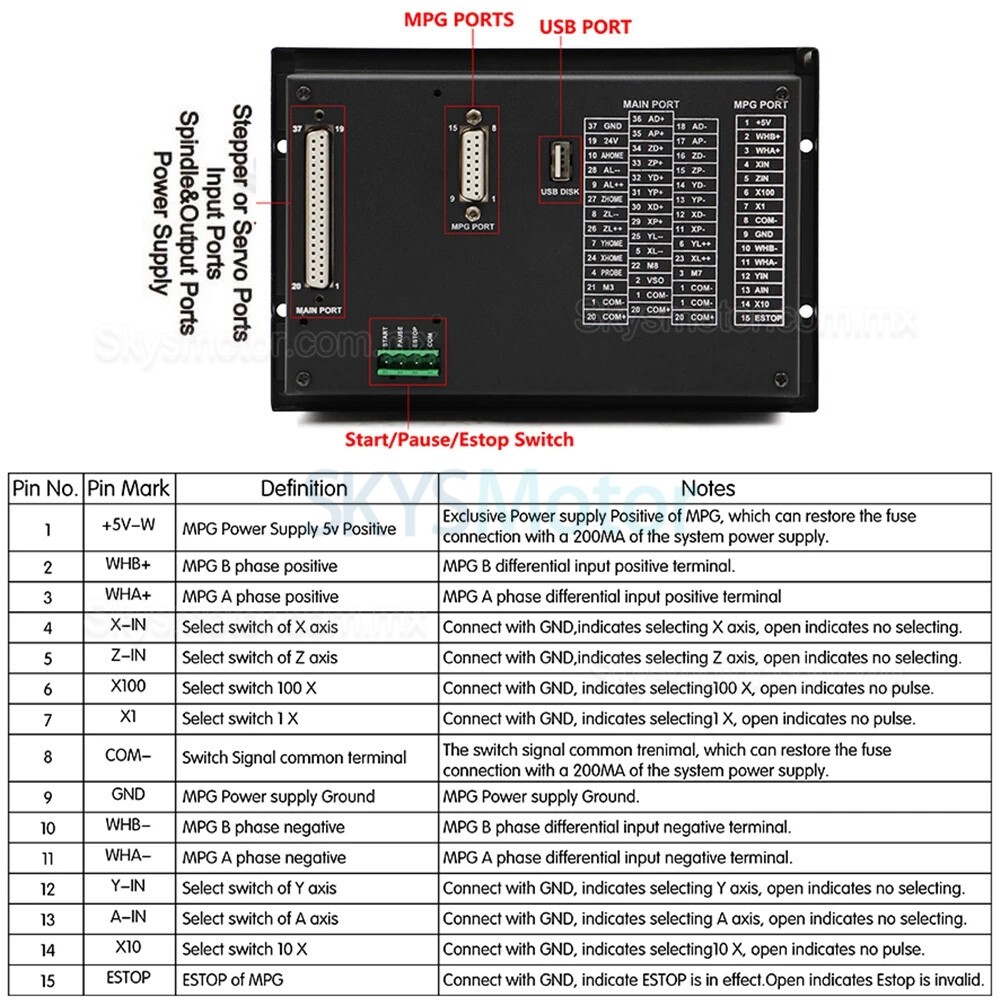

Puerto MPG: compatible con modelos comunes de MPG;
Memoria interna: 1 GB;

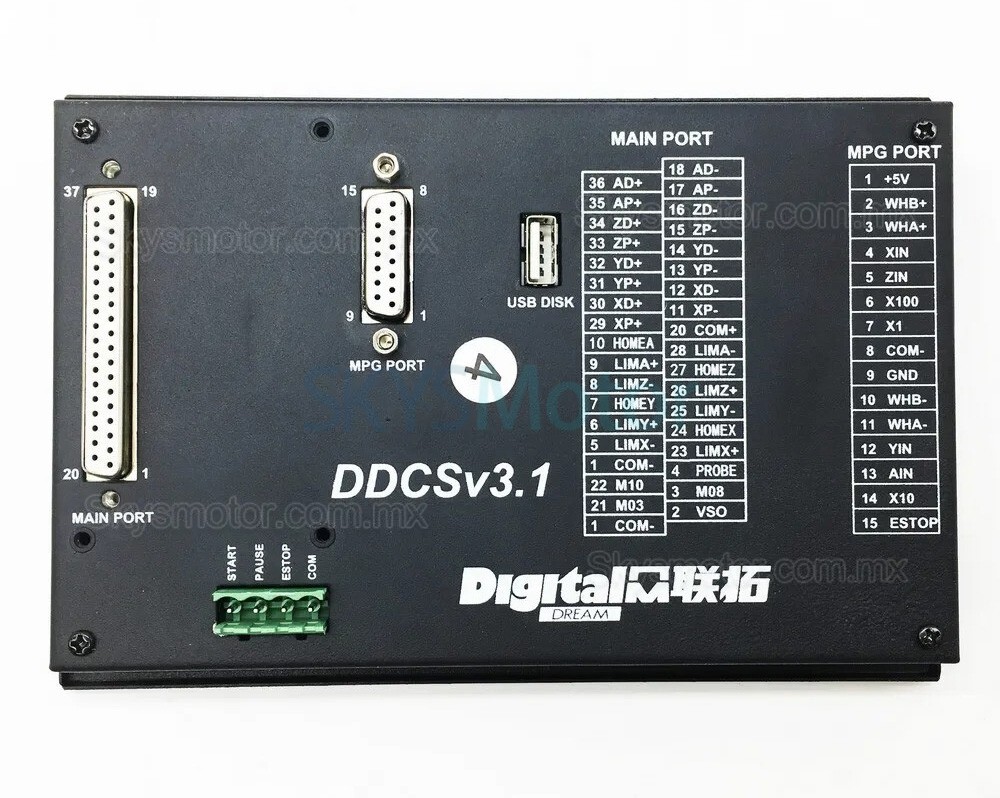

Interfaz de entrada: 16 canales de entradas digitales ópticamente aisladas;
Interfaz de salida: 3 canales de salidas digitales ópticamente aisladas;
Control analógico de husillo: 0–10 V (puede configurarse como salida PWM);
Interruptor de límite: tipo NPN;

Especificaciones del MPG:
Selector de paso X1 / X10 / X100
Selector de eje (X, Y, Z, 4º)
Indicador LED
Botón de parada de emergencia
Carcasa metálica
Cable apantallado extensible de 6 pies (aprox. 1,8 m)
Base magnética para montaje en superficie metálica
Requisito de alimentación: 5 V CC, 150 mA
Salida de fase: A, /A, B, /B (TTL, capacidad de manejo de corriente ± 20 mA)
Sistemas CNC compatibles: Taiwan Pou Yuen M600/M500/M520i/T300 series, Higerman, HANUC, GSK, Open NC, KND, Siemens, NUM, España FAGOR (8055i) y otros.
El cableado está diseñado para conexiones estándar de sistemas CNC.

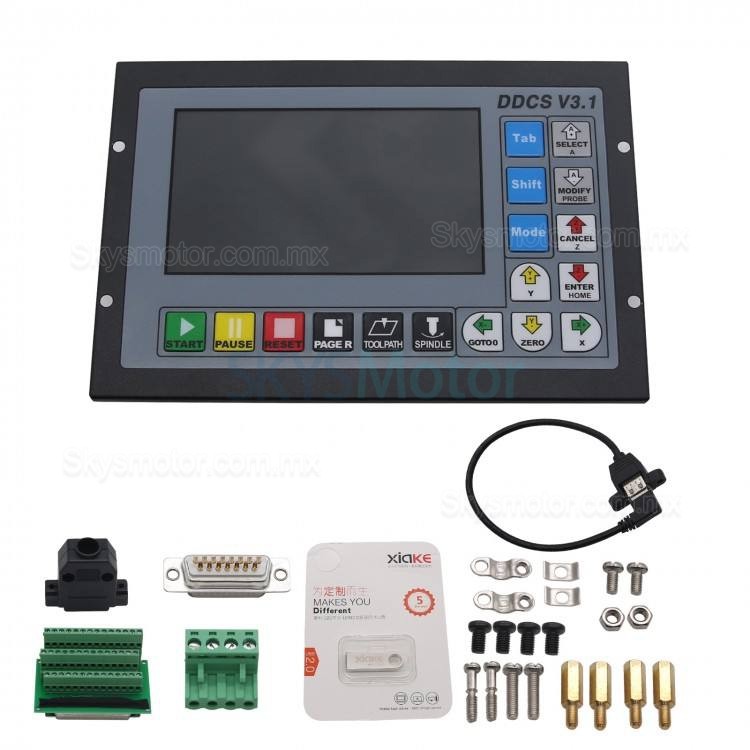

Lista del Paquete:
① Controlador de 3 Ejes:
1 × Controlador de movimiento CNC autónomo de 3 ejes
1 × Memoria USB de 4 GB
1 × Cable de extensión USB y accesorios
1 × Juego de tornillos para montaje

② Controlador de 4 Ejes:
1 × Controlador de movimiento CNC autónomo de 4 ejes
1 × Memoria USB de 4 GB
1 × Cable de extensión USB y accesorios
1 × Juego de tornillos para montaje

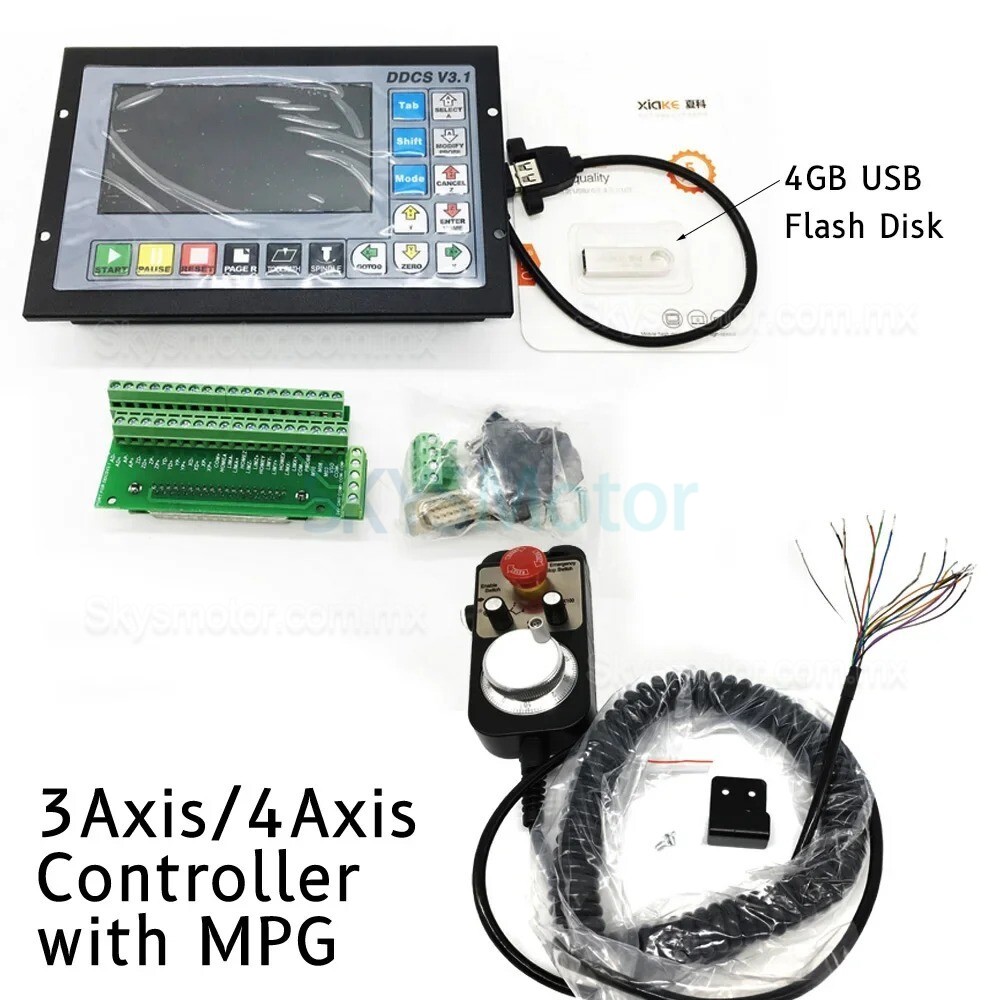

③ Controlador de 3 Ejes con MPG:
1 × Controlador de movimiento CNC autónomo de 3 ejes
1 × Volante manual MPG con parada de emergencia
1 × Memoria USB de 4 GB
1 × Cable de extensión USB y accesorios
1 × Juego de tornillos para montaje

④ Controlador de 4 Ejes con MPG:
1 × Controlador de movimiento CNC autónomo de 4 ejes
1 × Volante manual MPG con parada de emergencia
1 × Memoria USB de 4 GB
1 × Cable de extensión USB y accesorios
1 × Juego de tornillos para montaje

Para el manual en inglés, por favor contacte al vendedor.
