Controlador CNC DDCS V4.1 de 3/4 ejes, independiente, sin conexión, interfaz USB

Controlador CNC DDCS V4.1 de 3/4 ejes, independiente, sin conexión, interfaz USB

Modelos:
Controlador de movimiento de 3 ejes
Controlador de movimiento de 4 ejes
Controlador de 3 ejes con Generador de Pulsos Manual (DDMPG)
Controlador de 4 ejes con Generador de Pulsos Manual (DDMPG)

Descripción:
El controlador de movimiento DDCS V4.1 de 3-4 ejes está diseñado para sistemas paso a paso y servo. Se desarrolló basándose en el DDCS V3.1 con actualizaciones en software y hardware.
El controlador adopta una arquitectura ARM + FPGA. El procesador ARM gestiona la interfaz e interpretación de G-code, mientras que la FPGA ejecuta algoritmos de movimiento y genera pulsos de control. El sistema opera sobre una plataforma basada en Linux.

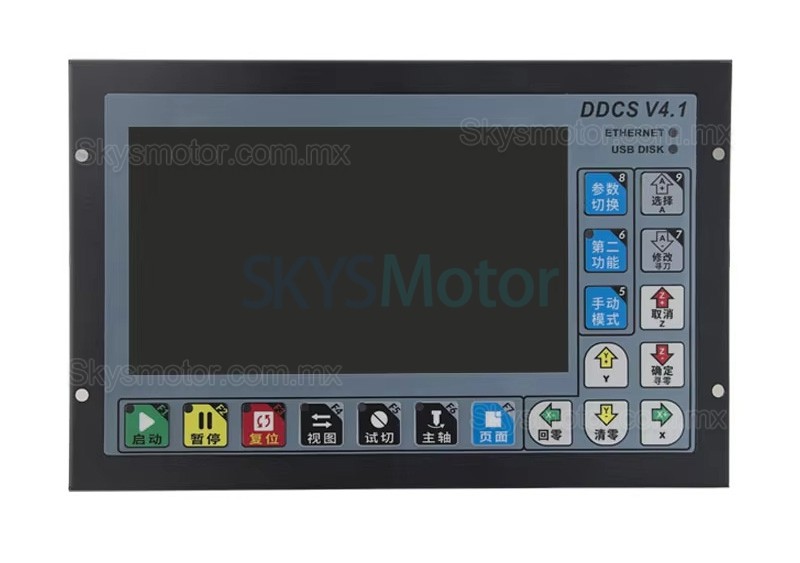

El DDCS V4.1 presenta un diseño compacto con 17 teclas compuestas que funcionan como teclas de control y numéricas. Soporta un conjunto estándar de G-code compatible con Fanuc. La unidad se puede montar en panel en una caja de control o gabinete mediante cuatro ganchos de bloqueo.

Especificaciones:
Dimensiones del panel frontal: 237 mm × 153,7 mm × 5,2 mm
Dimensiones del cuerpo principal: 237 mm × 153,7 mm × 48,2 mm
Corte de montaje en panel: 228.5 mm × 83,7 mm

Características:

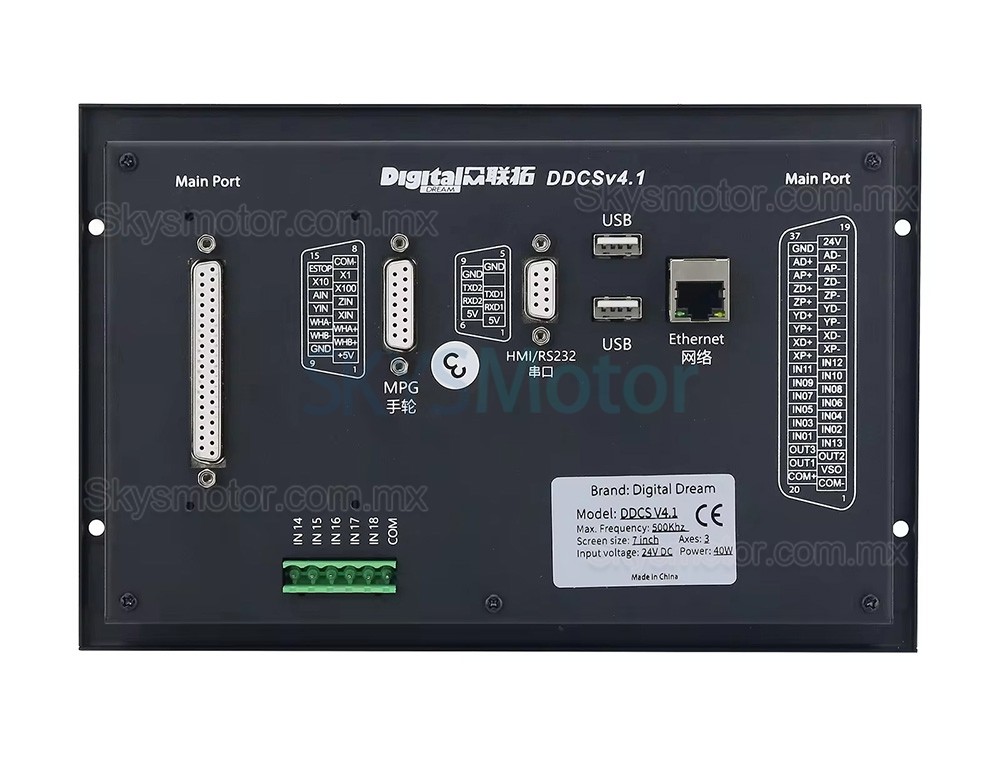

18 entradas digitales ópticamente aisladas, 3 salidas digitales ópticamente aisladas
Configuración de husillo: Analógico (0–10V) o Husillo Servo
Admite control de motor de 3–4 ejes con modo diferencial o doble pulso, hasta 500 kHz por eje
Interpolación lineal de 2–4 ejes, interpolación circular de cualquier par de ejes
Chip de control ARM9 y chip de algoritmo FPGA
Pantalla TFT de 7 pulgadas, 1024 × 600 píxeles, 17 teclas de operación
Alimentación del controlador: 24 VCC, mínimo 0,5 A
Alimentación de E/S: 24 VCC, mínimo 0,5 A (ambas requeridas para el funcionamiento)
Memoria USB para entrada de G-code; admite transferencia de archivos por Ethernet; sin limitación de tamaño de archivo
Admite software CAD/CAM común: ArtCAM, MasterCAM, ProE, JDSoft SurfMill, Aspire, Fusion 360
Admite MPG estándar
Admite función "Try Cutting" (guía con volante manual) y función de avance manual (jog) (continuo, por paso o distancia definida)
Admite sonda flotante, sonda fija, sonda de vértice y medición de longitud de herramienta
Admite posicionamiento rápido a una línea especificada o la más cercana
Admite mecanizado por matriz, mecanizado en secuencia, fresado plano y fresado cilíndrico
Admite configuración de desplazamiento de ejes XYZA
Admite Pausa, Recuperación tras corte de energía y Reanudación desde punto de interrupción
Admite múltiples orígenes de trabajo
Admite búsqueda del punto medio en ejes X/Y
Función de simulación permite ajustar la sobrecarga de avance (FRO) y verificación de trayectoria durante la vista previa
Admite configuración de motor dual para sistemas de pórtico (Eje Esclavo X/Y/Z)
Interfaz en inglés y chino; admite codificación de caracteres internacional para idiomas adicionales
Admite interruptores de límite tipo NPN
Cuatro niveles de acceso de usuario: visitante, operador, administrador y superadministrador

Nuevas Funciones en Comparación con el DDCS V3.1:
Añadido puerto USB e interfaz EtherCAT
Añadida opción de Husillo Servo
Añadido Eje Esclavo X, Y o Z para configuración de máquina de pórtico
Añadidos comandos de programación de coordenadas polares y rotación, y comandos de compensación de radio
Algoritmo de movimiento actualizado para mejorar la precisión de trayectoria en programas G-code largos
Admite activación rápida de "Iniciar desde línea especificada" e "Iniciar desde punto más cercano"
Simulación mejorada con FRO ajustable y capacidad de reanudación
Añadidos puertos de entrada de alarma de driver con asignación de pines configurable
Añadido codificador cíclico para rotación ilimitada del eje A
Añadida ventana de avisos de análisis
Añadidos parámetros de parada suave para parada de emergencia, para reducir impacto y evitar desviación de posición
La FPGA utiliza generador de velocidad de 32 bits, admitiendo mayor resolución de velocidad y aceleración

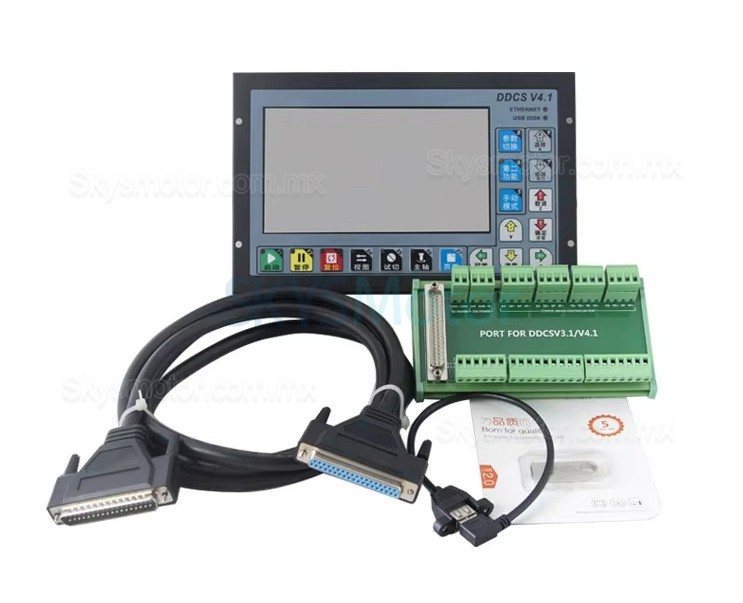

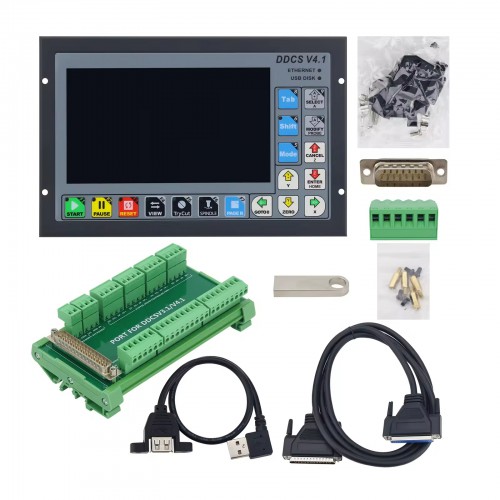

Contenido del Paquete:
1 × Controlador DDCS V4.1 de 3 Ejes o 4 Ejes

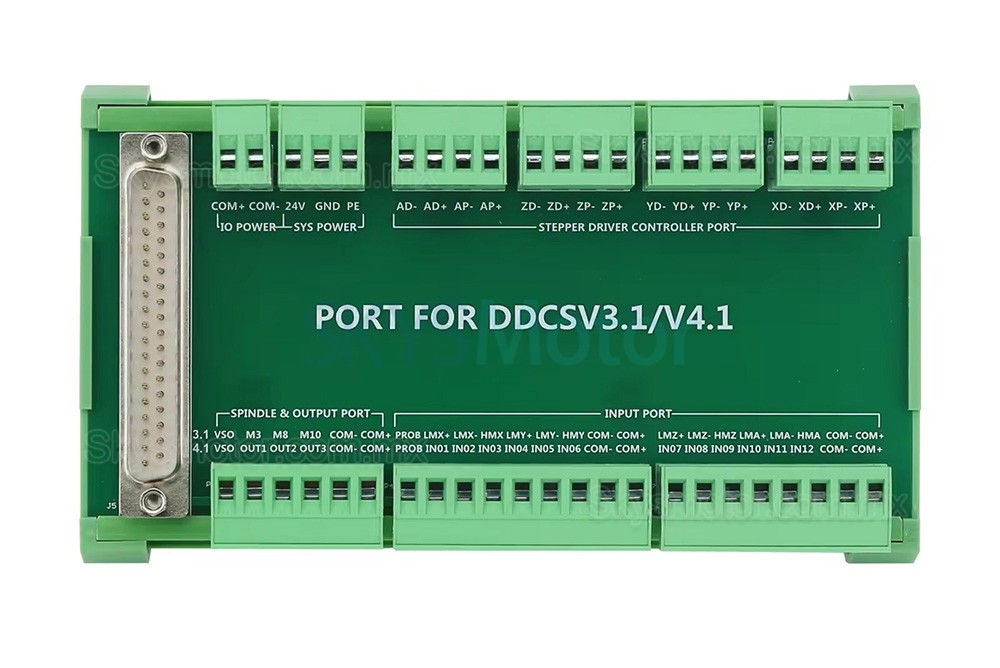

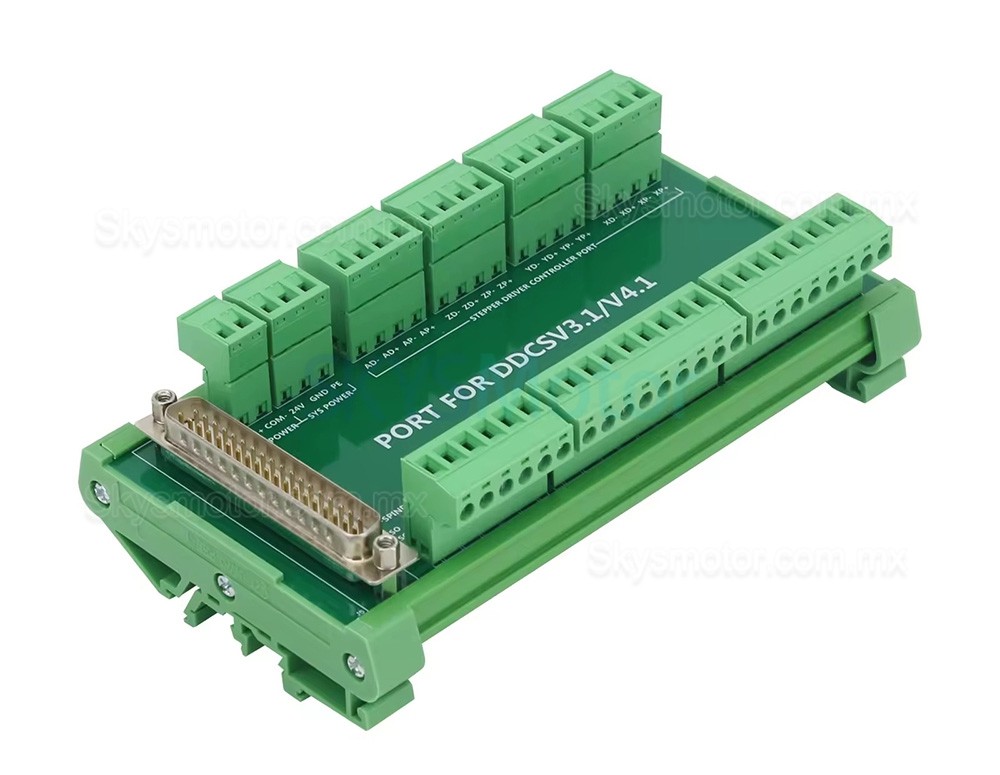

1 × Cable DB37 (Controlador a placa de conexiones)

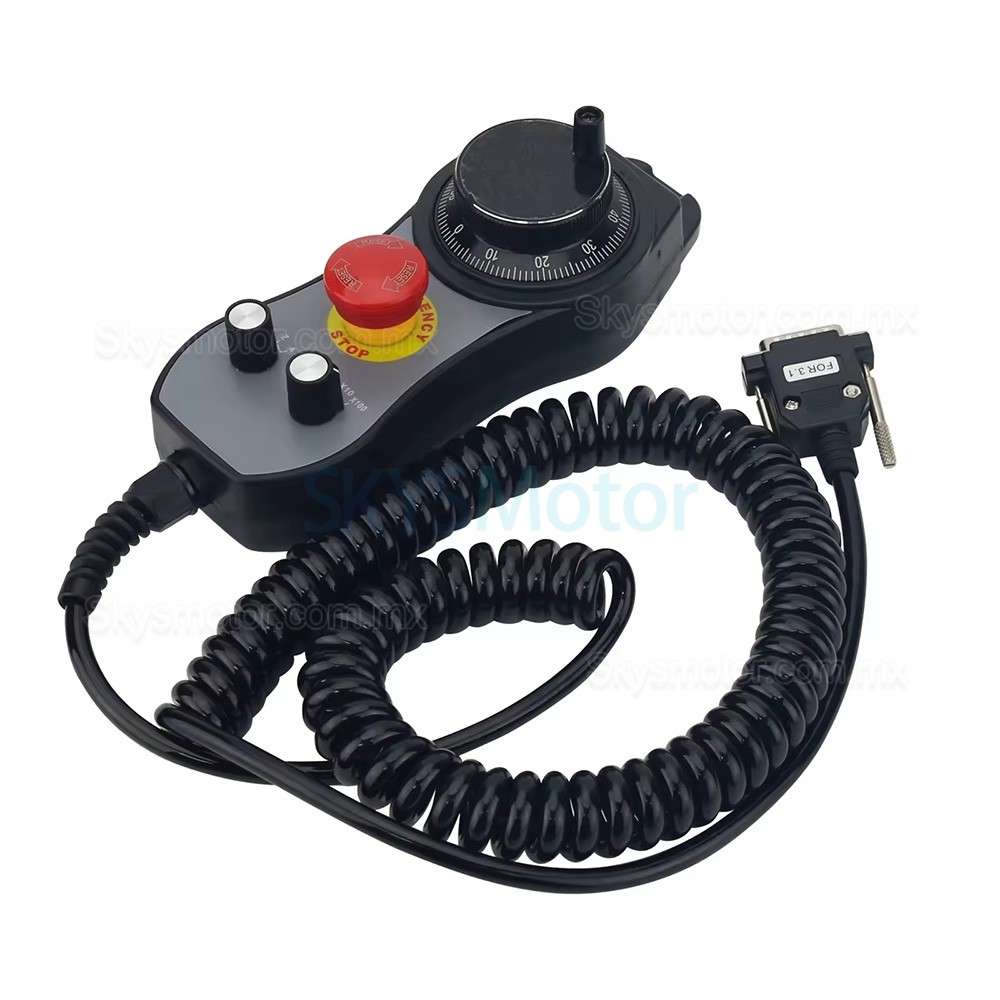

1 × Cable de interfaz para volante manual DB15
1 × Cable de extensión USB de 50 cm
1 × Memoria USB
1 × Juego de tornillos de montaje

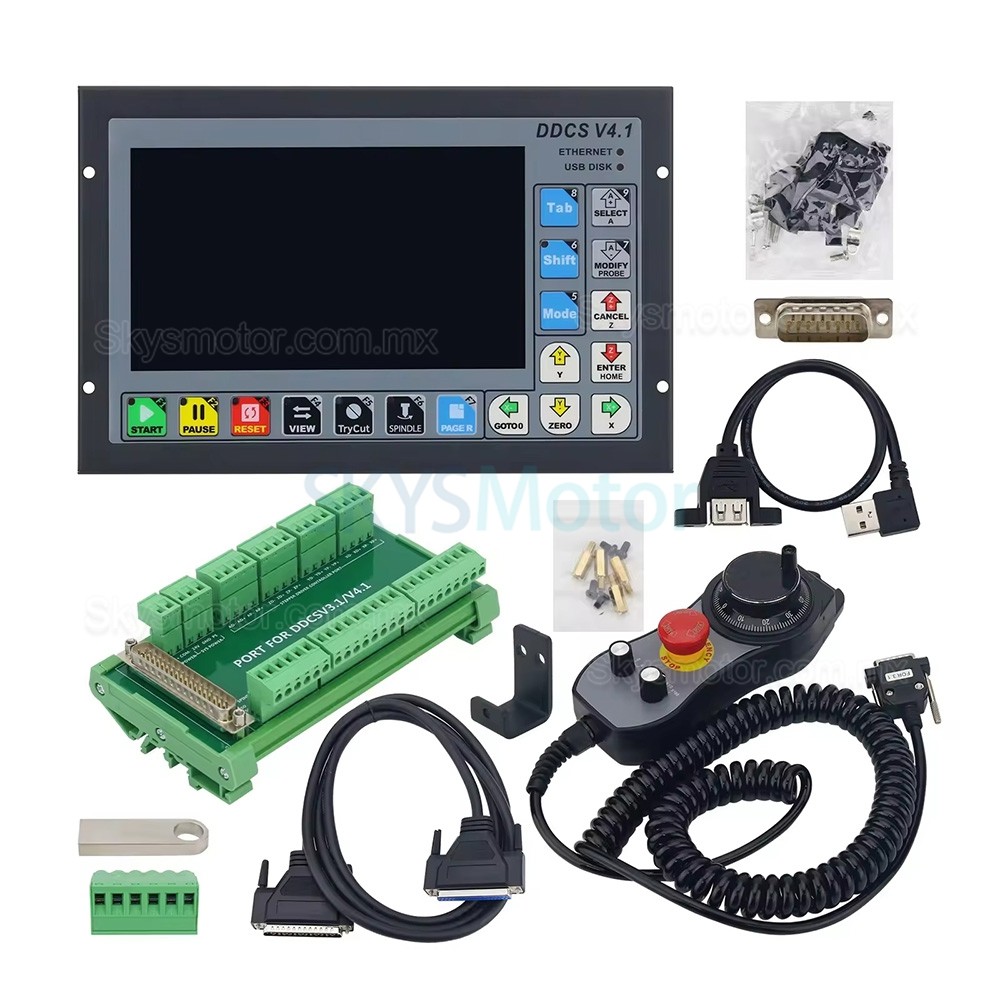

CNC Controller with Manual Pulse Generator DDMPG:
