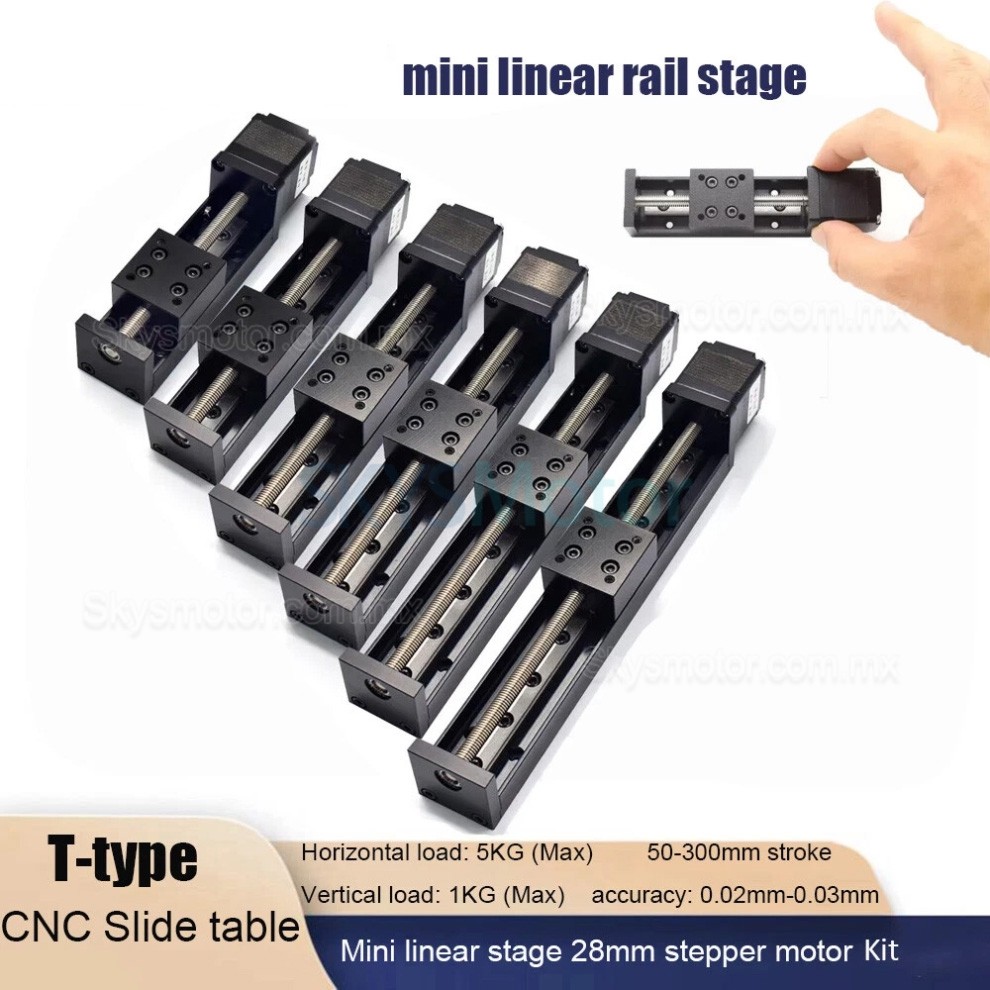

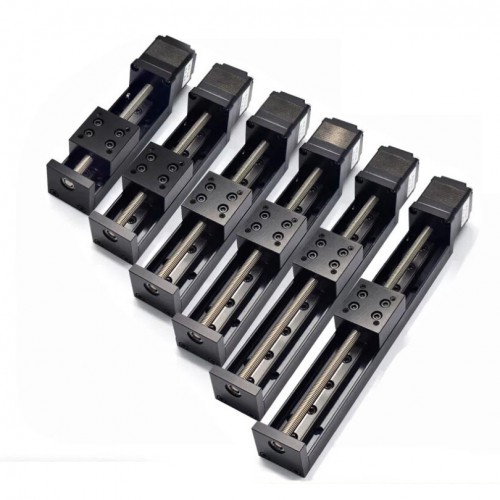

Guia lineal OSP001603, módulo de guía lineal, carrera 50 mm a 300 mm con kit motor Nema 11
Guia lineal OSP001603, módulo de guía lineal, carrera 50 mm a 300 mm con kit motor Nema 11
Características:
Módulo de guía lineal compacto con diseño integrado de tamaño reducido (ancho 30 mm).

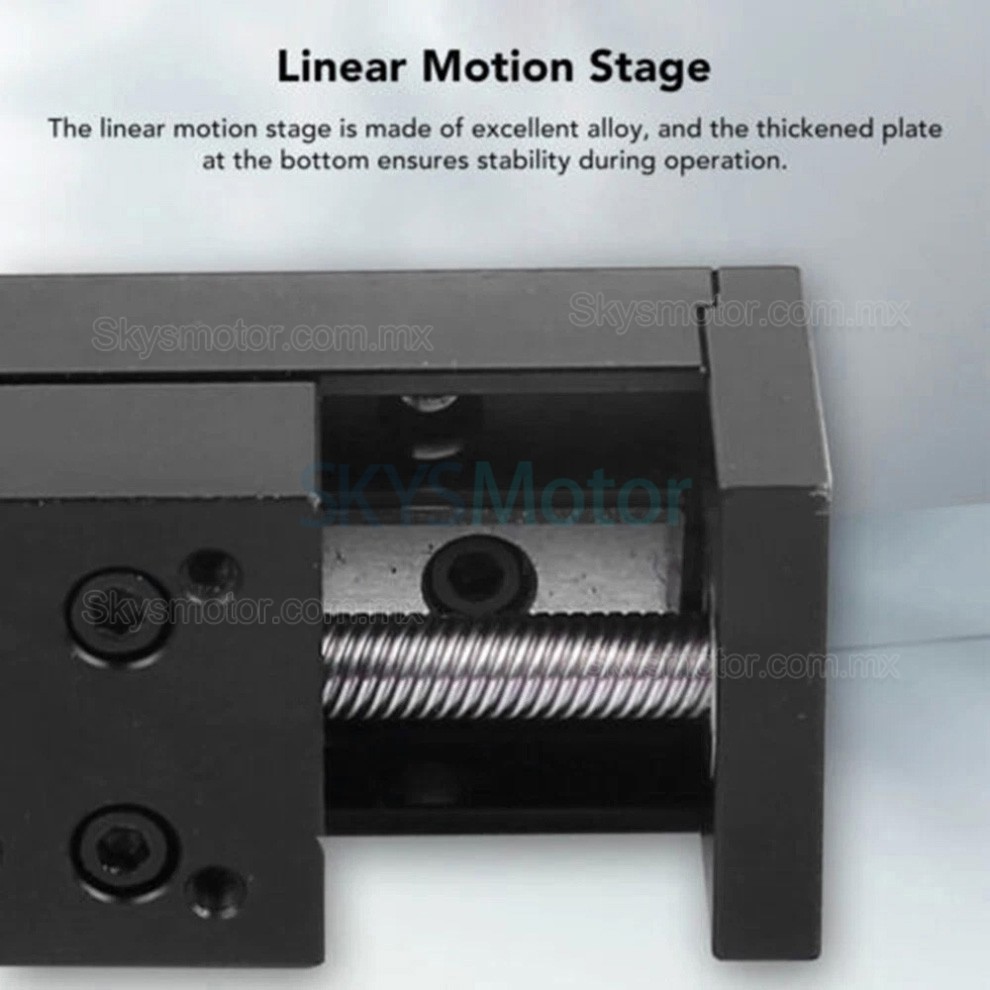

Base de aleación de aluminio con configuración de doble núcleo de riel de acero para rodamientos. Capacidad de carga horizontal: 5 kg; Capacidad de carga vertical: 1 kg. Carrera ajustable: 50-300 mm.
Equipado con un volante manual dorado y escala de viaje, emparejado con un tornillo de avance trapezoidal de 6 mm (disponible con pasos de 1 mm, 2 mm, 4 mm, 6 mm y 12 mm). Los pasos de 1 mm y 2 mm cuentan con capacidad de autobloqueo vertical para evitar el deslizamiento cuando está apagado.
Motor paso a paso NEMA11 de 28 mm integrado (corriente 0,6 A, par 0,07 N·m) con diseño monocasco que ahorra espacio para el control de desplazamiento.
Aplicación: Adecuado para escenarios de procesamiento automatizado, como impresoras 3D, máquinas CNC, cortadoras láser, destornilladores automáticos, equipos de soldadura y sistemas de dosificación.
Contenido del paquete:
1 x Mesa deslizante de tornillo trapezoidal T06
1 x Motor paso a paso NEMA11 de 28 mm
Especificaciones de la Mesa Deslizante:
Modelo: T06
Tipo de deslizador: Mesa deslizante de tornillo trapezoidal
Carga horizontal: 5 kg (máximo)
Carga vertical: 1 kg (máximo)
Carrera efectiva: 50-300 mm

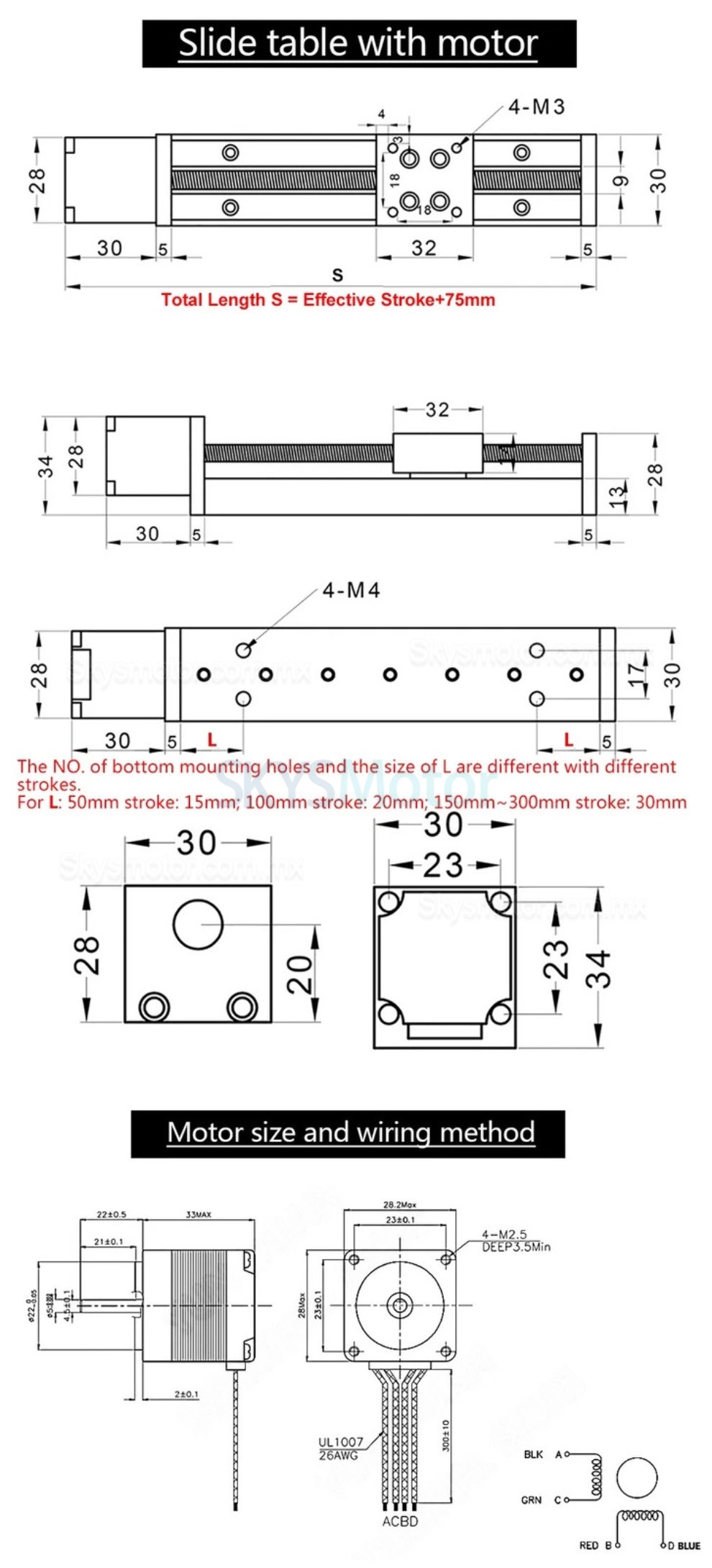

Longitud total: Carrera efectiva + 75 mm
Tamaño del panel móvil: 30 mm x 32 mm
Precisión de reposicionamiento: 0,02 mm - 0,03 mm
Velocidad máxima: 80 mm/s
Ancho del riel: 6 mm
Bloque deslizante: MGN8H
Precisión del tornillo: C7

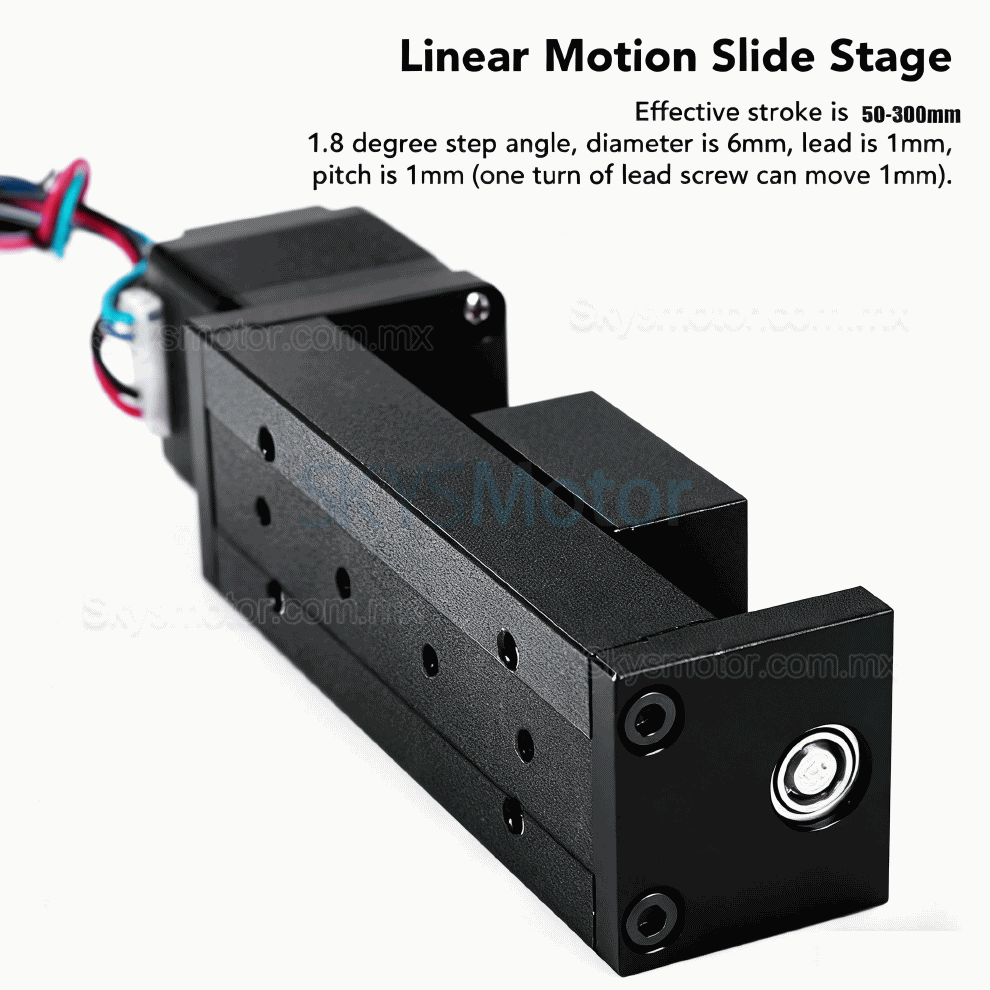

Paso: 1 mm, 2 mm, 4 mm, 6 mm, 12 mm (ej., Paso 1 mm significa que el motor gira una vez y el panel móvil se desplaza 1 mm)

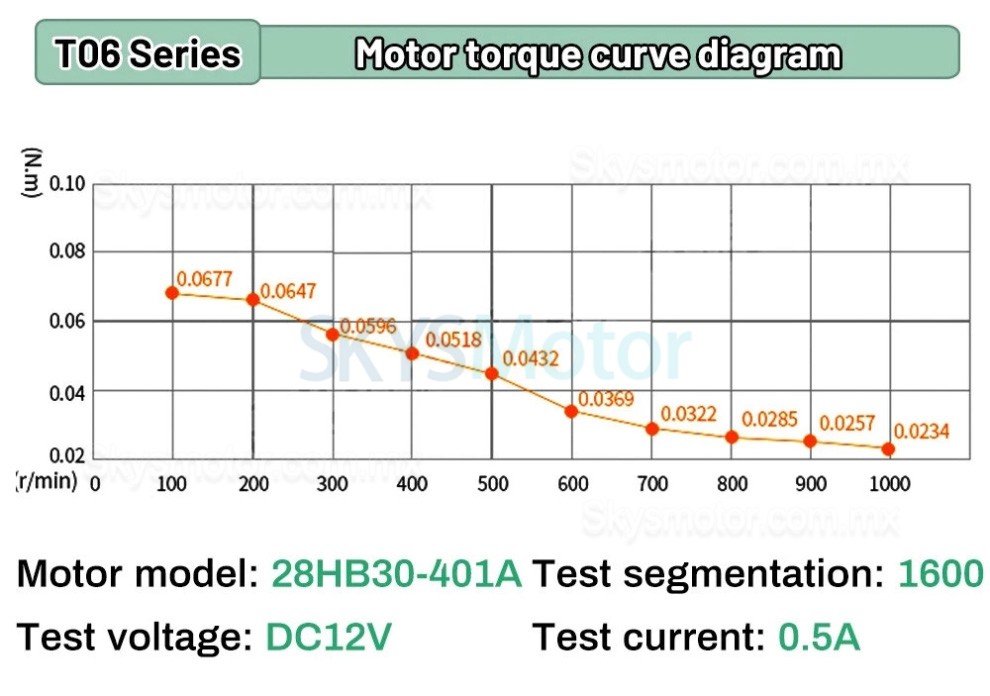

Especificaciones del Motor Paso a Paso:
Modelo: 28HB30-401A
Tamaño de la brida del motor: NEMA 11 (28 mm)
Par de mantenimiento: 0,07 N·m
Longitud del cuerpo: 30 mm
Diámetro del eje: 5 mm
Tipo: Motor híbrido
Fases: 2 fases
Corriente: 0,6 A
Certificaciones: CCC, CE, ISO
Ángulo de paso: 1,8 grados
