Mini plataforma lineal motorizada OSP001602, mesa deslizante CNC con motor paso a paso Neme 11 y driver TB6600

Mini plataforma lineal motorizada OSP001602, mesa deslizante CNC con motor paso a paso Neme 11 y driver TB6600

Características:

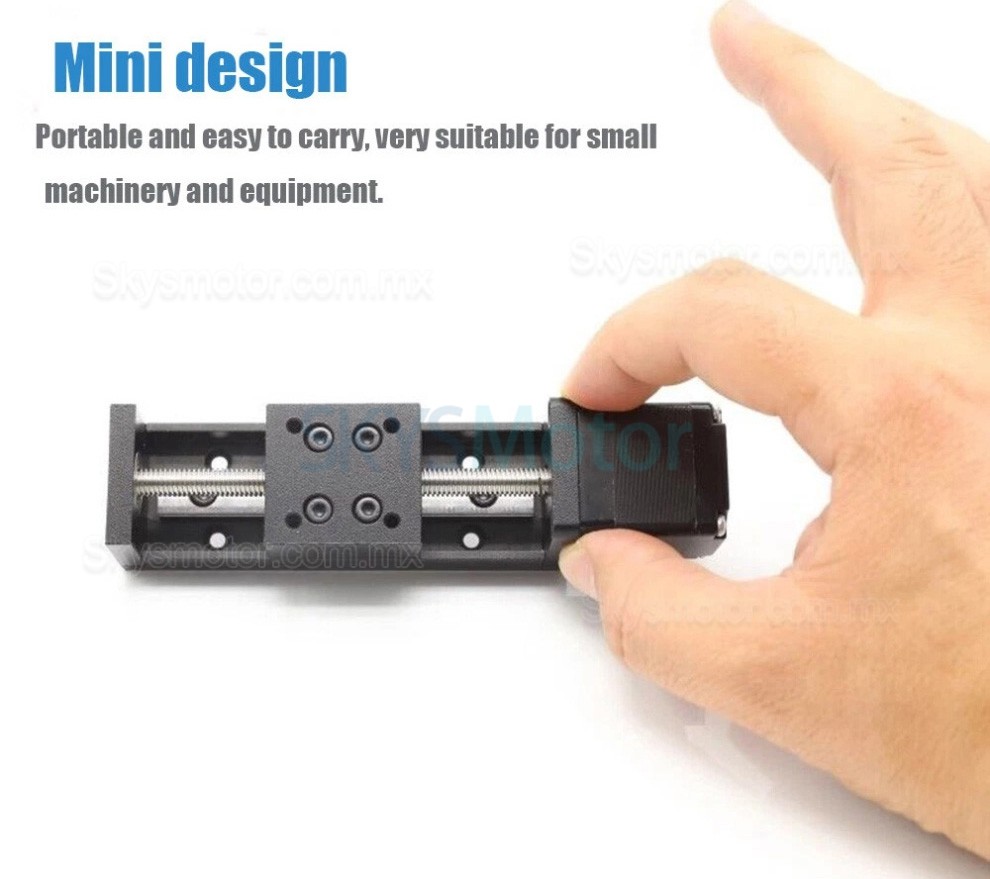

Módulo de guía lineal compacto con diseño integrado de tamaño reducido (ancho 30 mm).

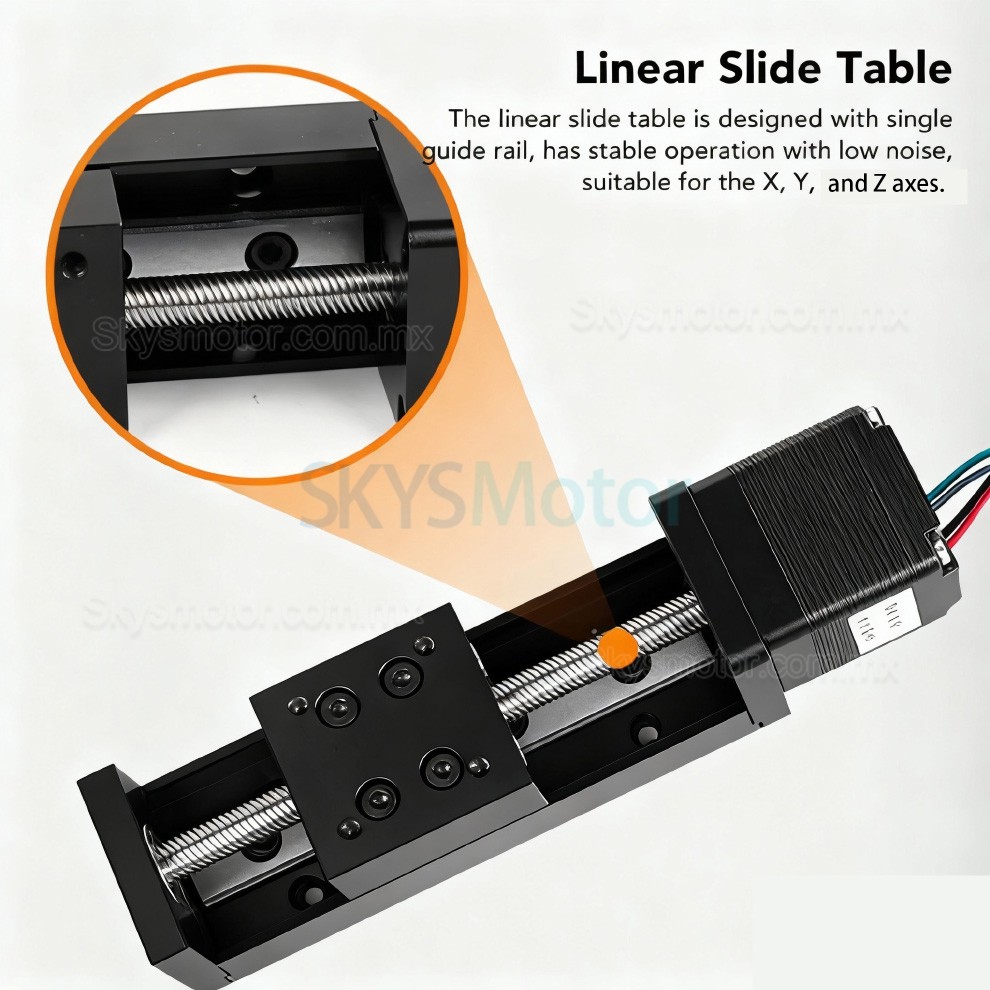

Base de aleación de aluminio con configuración de doble núcleo de riel de acero para rodamientos. Capacidad de carga horizontal: 5 kg; Capacidad de carga vertical: 1 kg. Carrera ajustable: 50-300 mm.
Equipado con un volante manual dorado y escala de viaje, emparejado con un tornillo de avance trapezoidal de 6 mm (disponible con pasos de 1/2/4/6/12 mm).
Motor paso a paso NEMA11 de 28 mm integrado (corriente 0,6 A, par 0,07 N·m).
Aplicación: Adecuado para aplicaciones de procesamiento automatizado como impresoras 3D, máquinas CNC, cortadoras láser, destornilladores automáticos, equipos de soldadura y sistemas de dosificación.

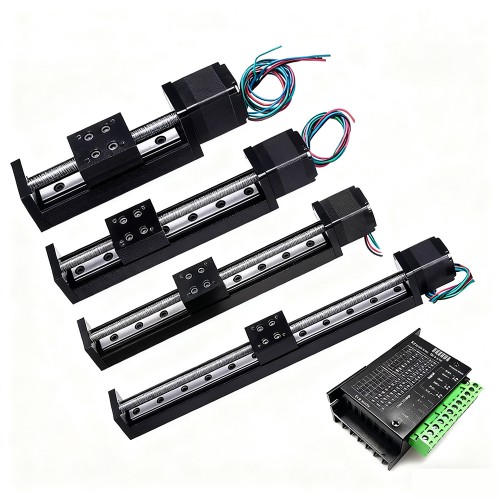

Contenido del paquete:
1 x Mesa deslizante de tornillo trapezoidal T06
1 x Motor paso a paso NEMA11 de 28 mm
1 x Controlador TB6600

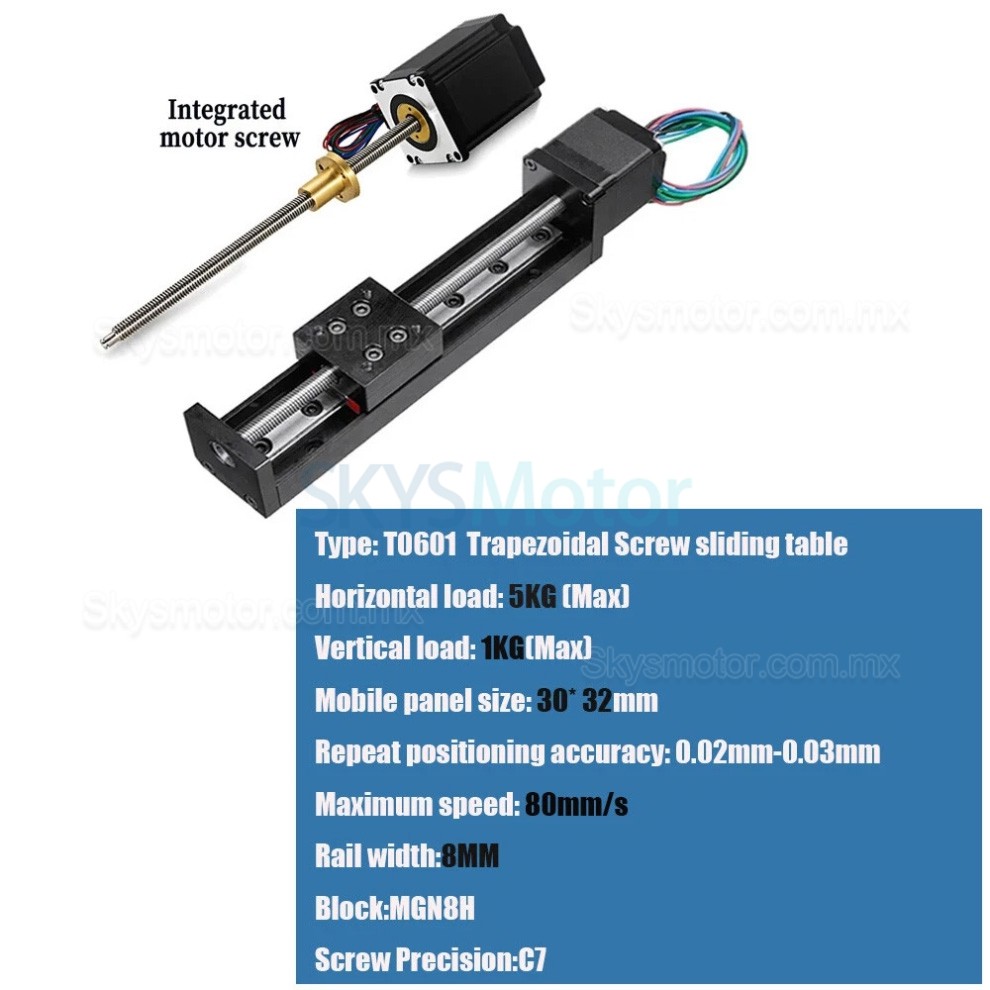

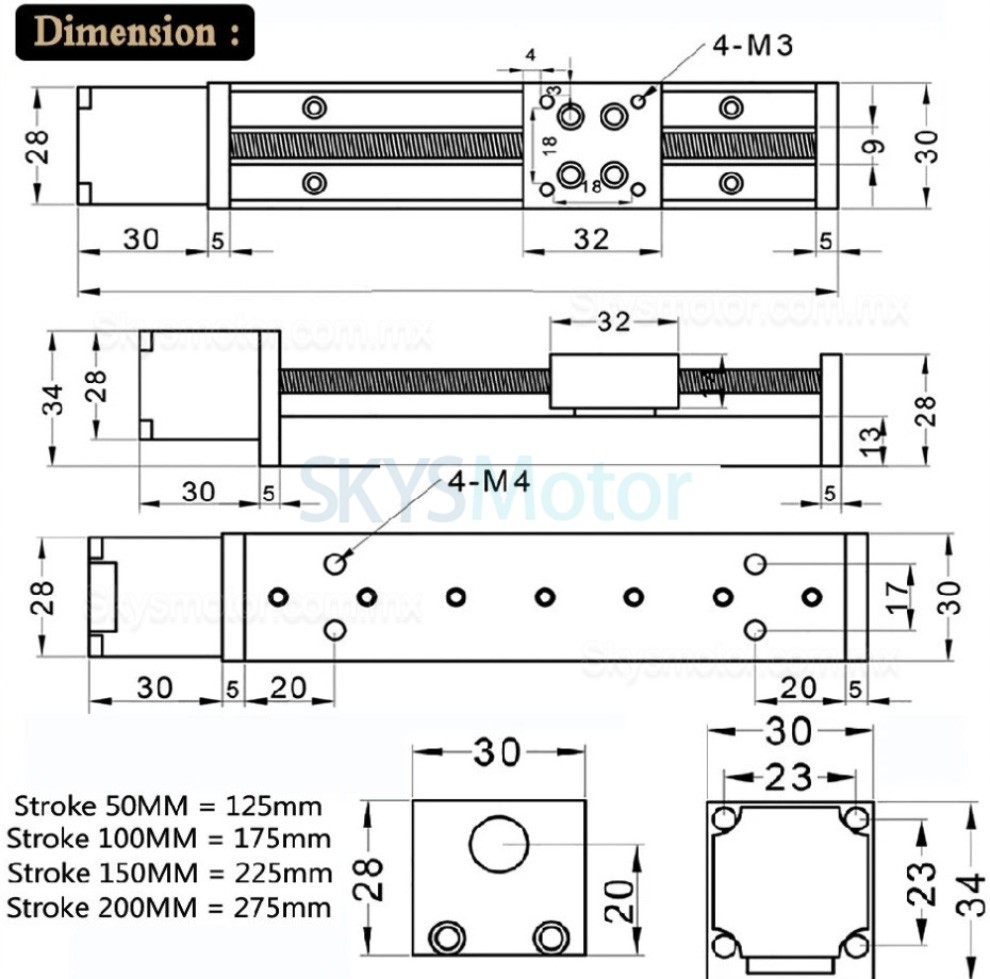

Especificaciones (Mesa Deslizante):
Modelo: T06
Tipo de deslizador: Mesa deslizante de tornillo trapezoidal
Carga horizontal: 5 kg (máximo)
Carga vertical: 1 kg (máximo)

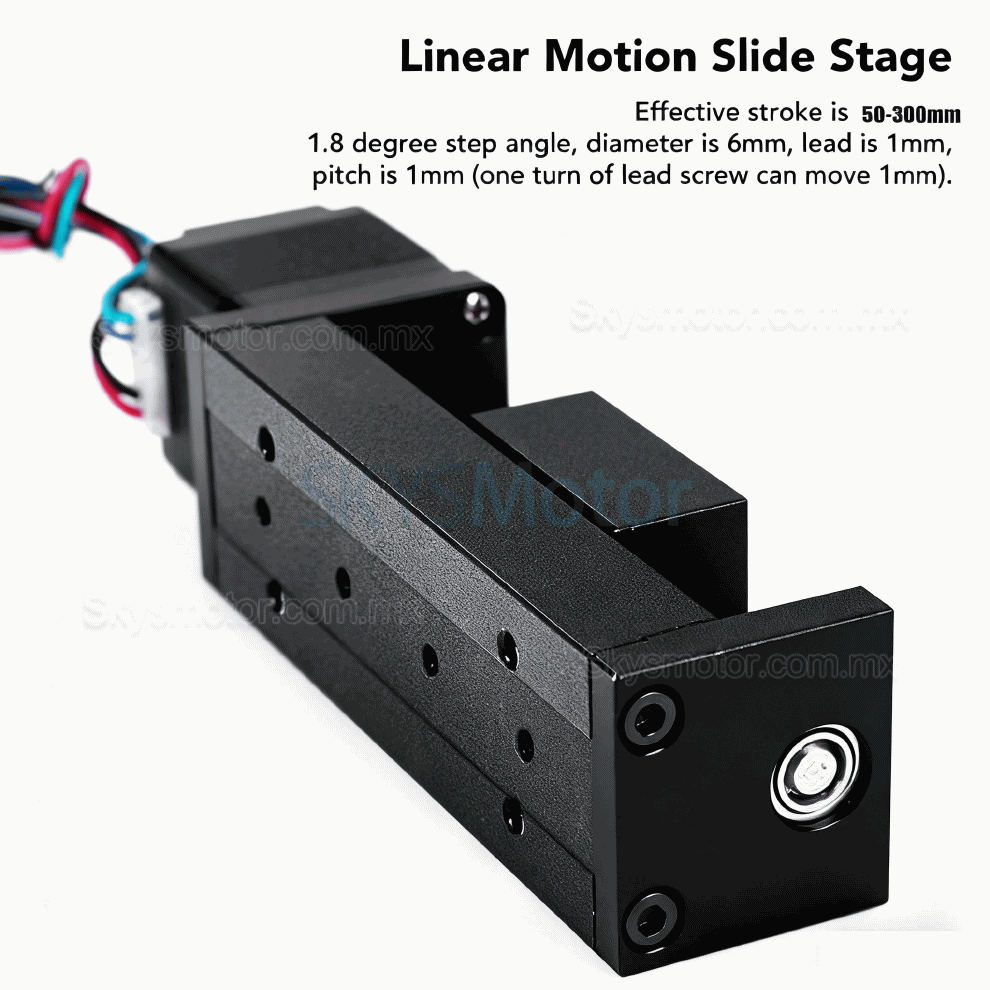

Carrera efectiva: 50-300 mm
Longitud total: Carrera efectiva + 75 mm
Tamaño del panel móvil: 30 mm x 32 mm
Precisión de reposicionamiento: 0,02 mm - 0,03 mm
Velocidad máxima: 80 mm/s
Ancho del riel: 6 mm
Bloque deslizante: MGN8H
Precisión del tornillo: C7
Paso: 1 mm

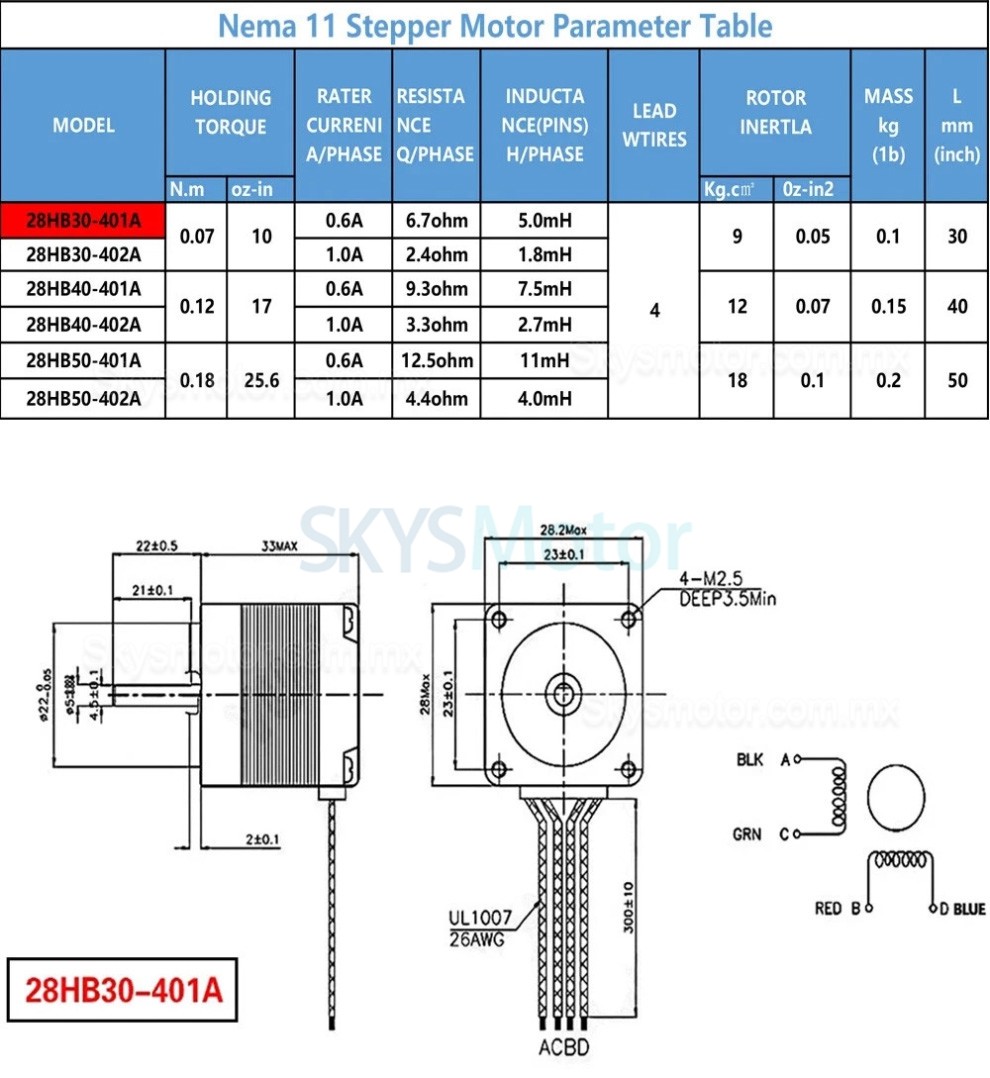

Especificaciones del Motor Paso a Paso:
Modelo: 28HB30-401A
Tamaño de la brida del motor: NEMA 11 (28 mm)
Par de mantenimiento: 0,07 N·m
Longitud del cuerpo: 30 mm
Diámetro del eje: 5 mm
Tipo: Motor híbrido
Fases: 2 fases
Corriente: 0,6 A
Certificaciones: CCC, CE, ISO
Ángulo de paso: 1,8 grados

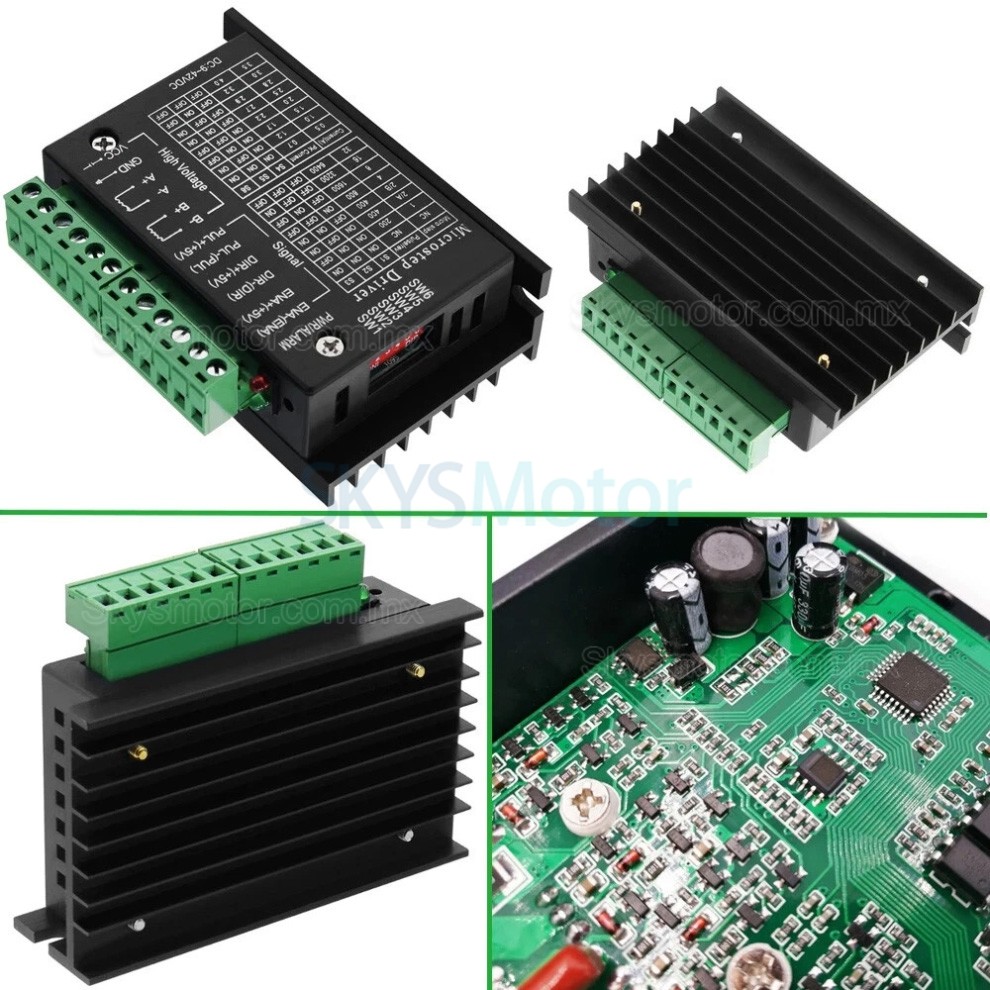

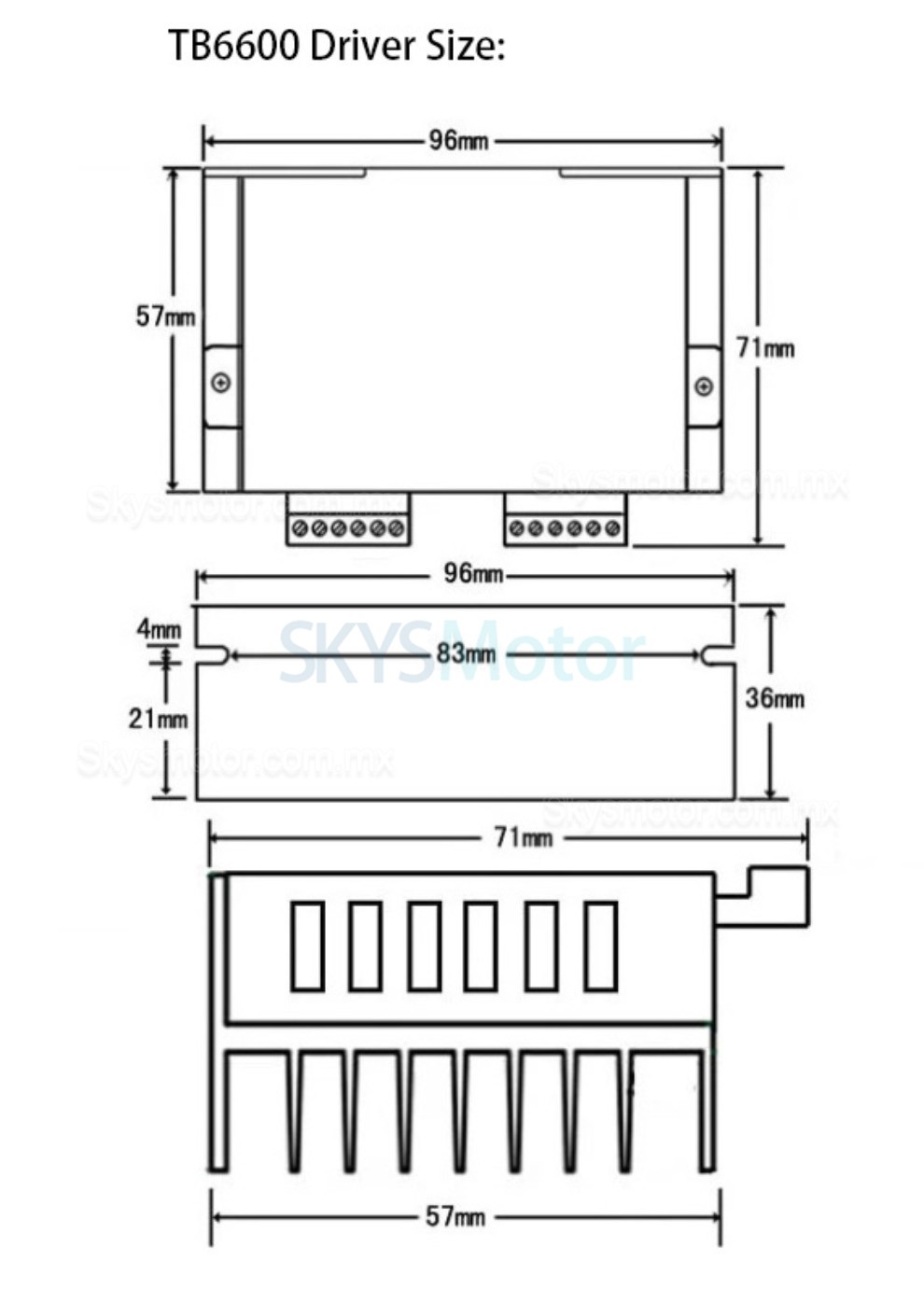

Especificaciones del Controlador de Motor:
Modelo: TB6600
Motor adaptado: Motor paso a paso con brida de 42 mm / 57 mm
Voltaje de entrada: CC 9-42 V
Corriente de entrada/salida: 0,5-3,5 A
Potencia máxima: 150 W
Subdivisión: 1, 2, 4, 8, 16, 32
Temperatura de funcionamiento: -10 °C a 45 °C
Temperatura de almacenamiento: -40 °C a 70 °C
Humedad: Sin condensación, sin exposición al agua
