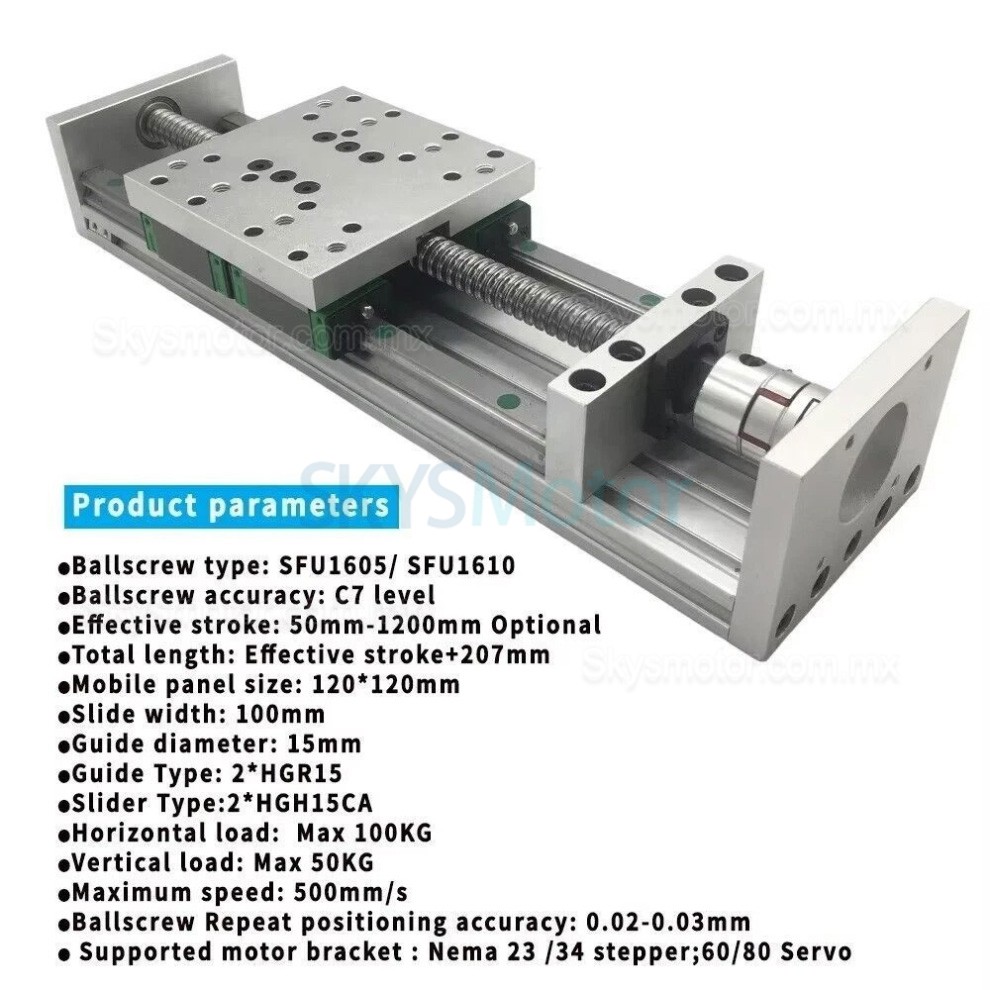

Especificaciones — Mesa Deslizante SXG120×120
Modelo: SXG120×120
Panel móvil: 120 × 120 mm
Ancho del deslizador: 100 mm
Husillo de bolas: SFU1605 (Ø16 mm, paso 5 mm; ≈5 mm de desplazamiento por revolución)
Precisión del husillo de bolas: C7
Opciones de carrera efectiva: 50–1200 mm
Longitud total: carrera efectiva + 207 mm

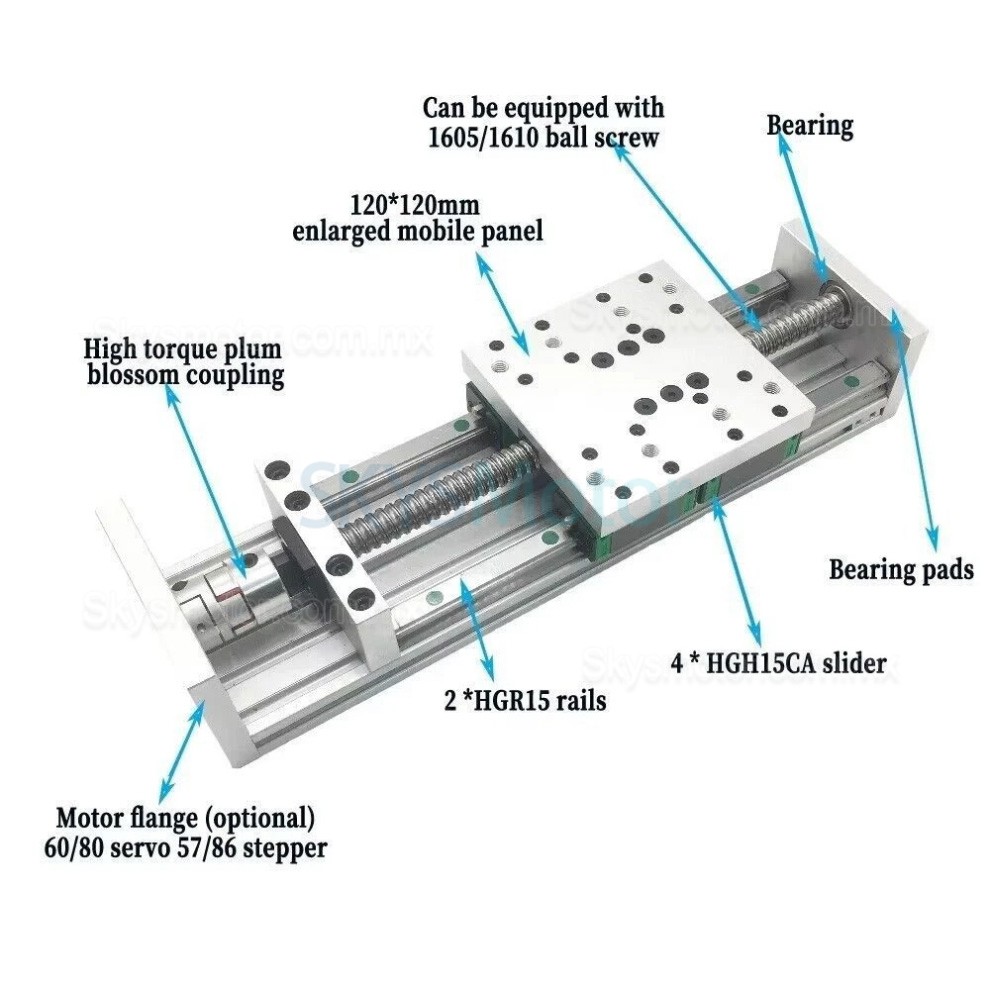

Guías: 2 × rieles HGR15, 2 × carros HGH15CA
Diámetro de la guía (especificación del riel): 15 mm
Velocidad nominal: hasta 500 mm/s
Cargas nominales: horizontal 100 kg; vertical 50 kg
Posicionamiento repetitivo (husillo de bolas): 0,02–0,03 mm
Compatibilidad de soporte de motor: Paso a paso NEMA 23 / NEMA 34; Servomotor de 60 mm / 80 mm
Materiales: Husillo de bolas y rieles — acero al carbono/acero para rodamientos; placa base — aleación de aluminio

Recordatorio:
Verifique la longitud de carrera, la interfaz del motor y el tamaño del acoplamiento antes de realizar el pedido.
Instale y opere dentro de los rangos mecánicos y ambientales establecidos.

Opciones de Paquete

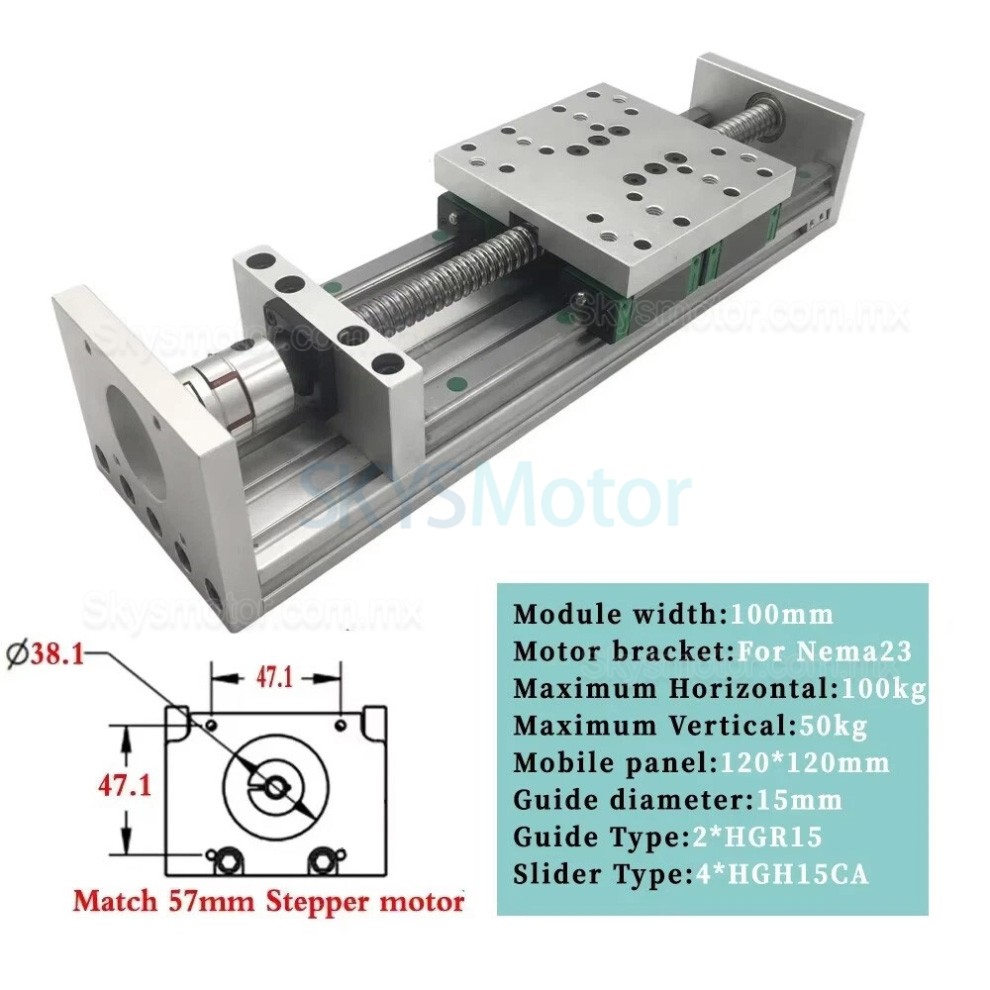

Para soporte NEMA 23:
1 × Mesa deslizante SXG120×120
1 × Acoplamiento de 8 mm (para motor paso a paso NEMA 23 de 57 mm)

Para soporte NEMA 34:
1 × Mesa deslizante SXG120×120
1 × Acoplamiento de 14 mm (para motor paso a paso NEMA 34 de 86 mm)

Para soporte de servomotor de 60 mm:
1 × Mesa deslizante SXG120×120
1 × Acoplamiento de 14 mm (para servomotor de 60 mm)

Para soporte de servomotor de 80 mm:
1 × Mesa deslizante SXG120×120
1 × Acoplamiento de 19 mm (para servomotor de 80 mm)
