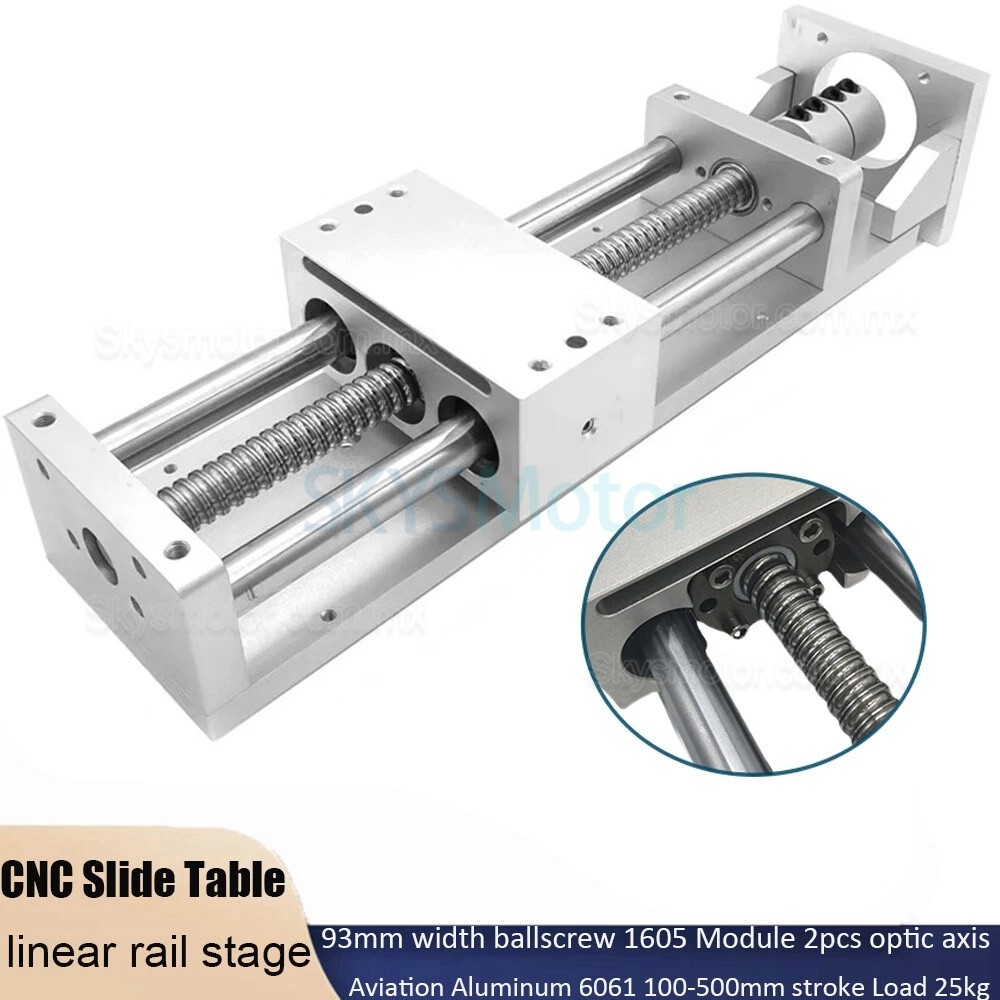

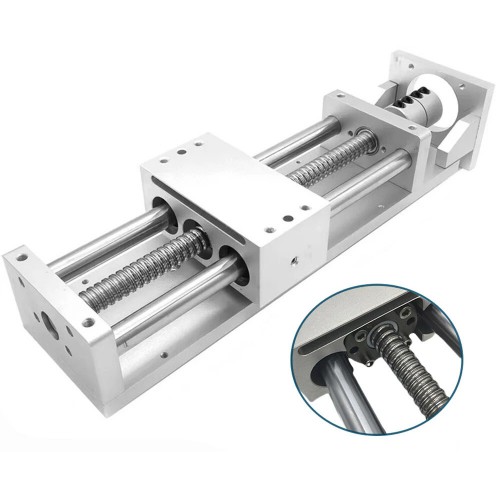

Guía lineal OSP001612, mesa deslizante CNC compatible con motor paso a paso Nema 23/34

Guía lineal OSP001612, mesa deslizante CNC compatible con motor paso a paso Nema 23/34

Modelos:

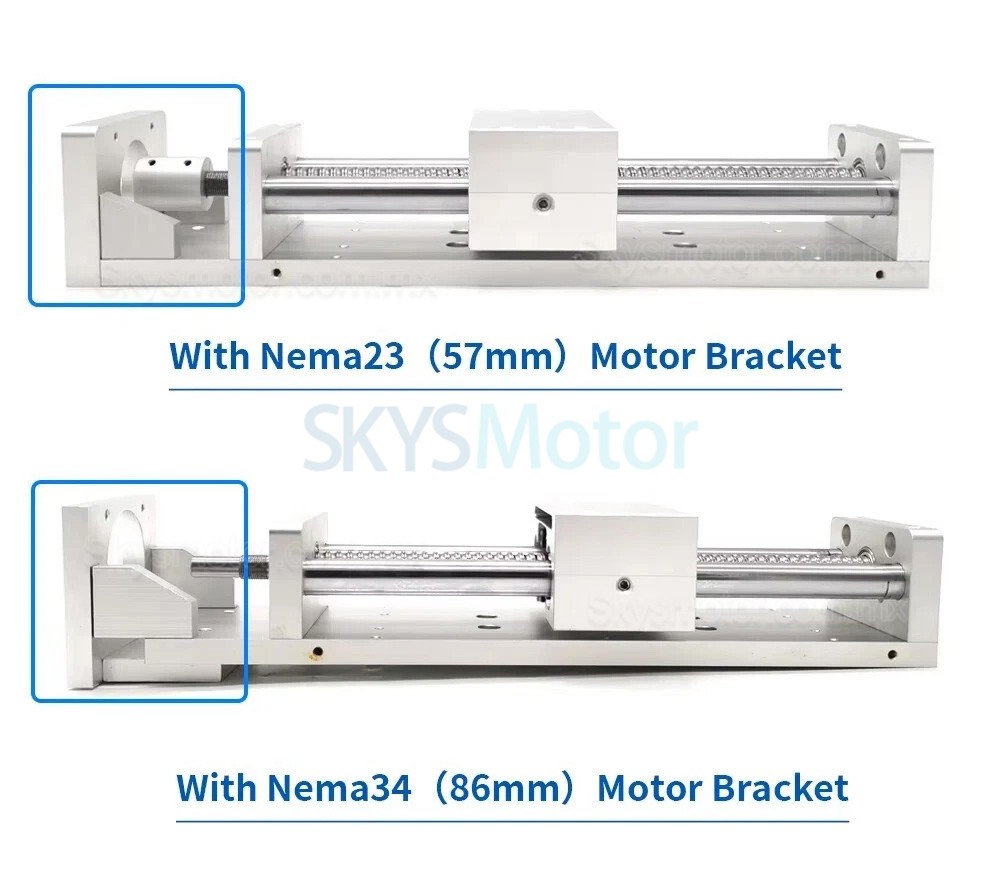

Mesa deslizante + Acoplamiento de 8 mm (para Nema23)
Mesa deslizante + Acoplamiento de 14 mm (para Nema34)

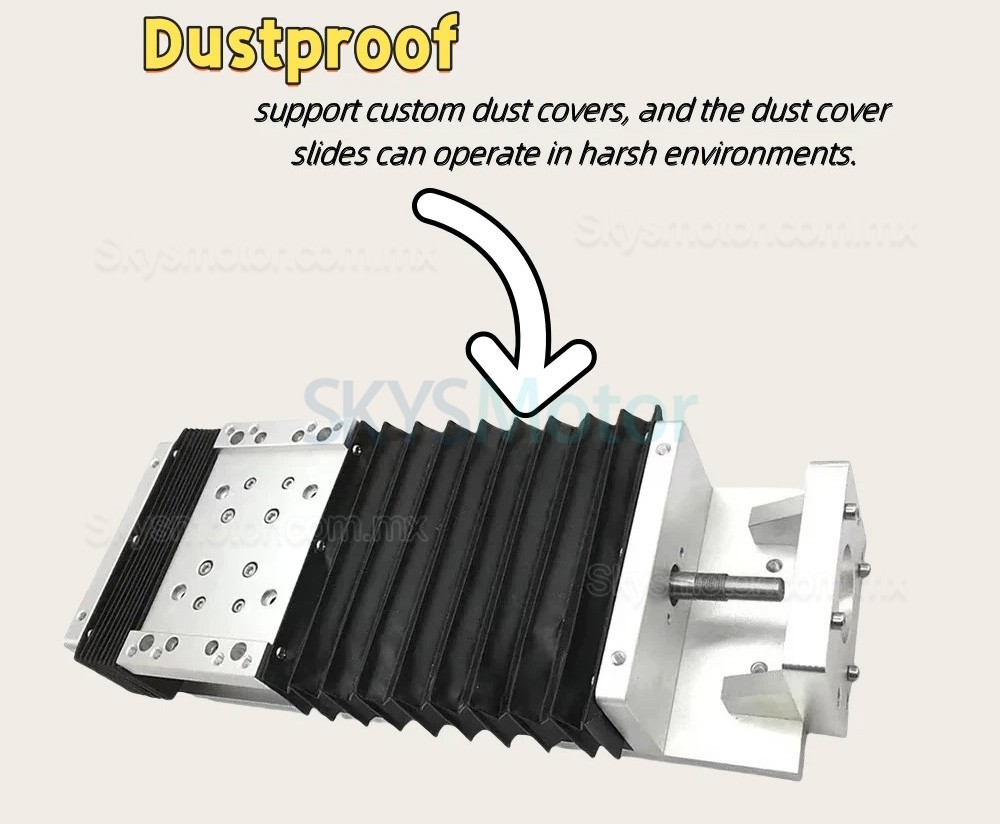

Mesa deslizante + Acoplamiento de 8 mm + Cubierta antipolvo
Mesa deslizante + Acoplamiento de 14 mm + Cubierta antipolvo

Características:
Material: La placa inferior está fabricada en aluminio de aviación 6061.
El soporte de motor de 14 mm de espesor ayuda a reducir la vibración durante la operación.
El sistema admite varios soportes de motor, como motores paso a paso Nema23, Nema34, y servomotores de 60 mm u 80 mm. Para soportes de servomotor, póngase en contacto con nosotros.

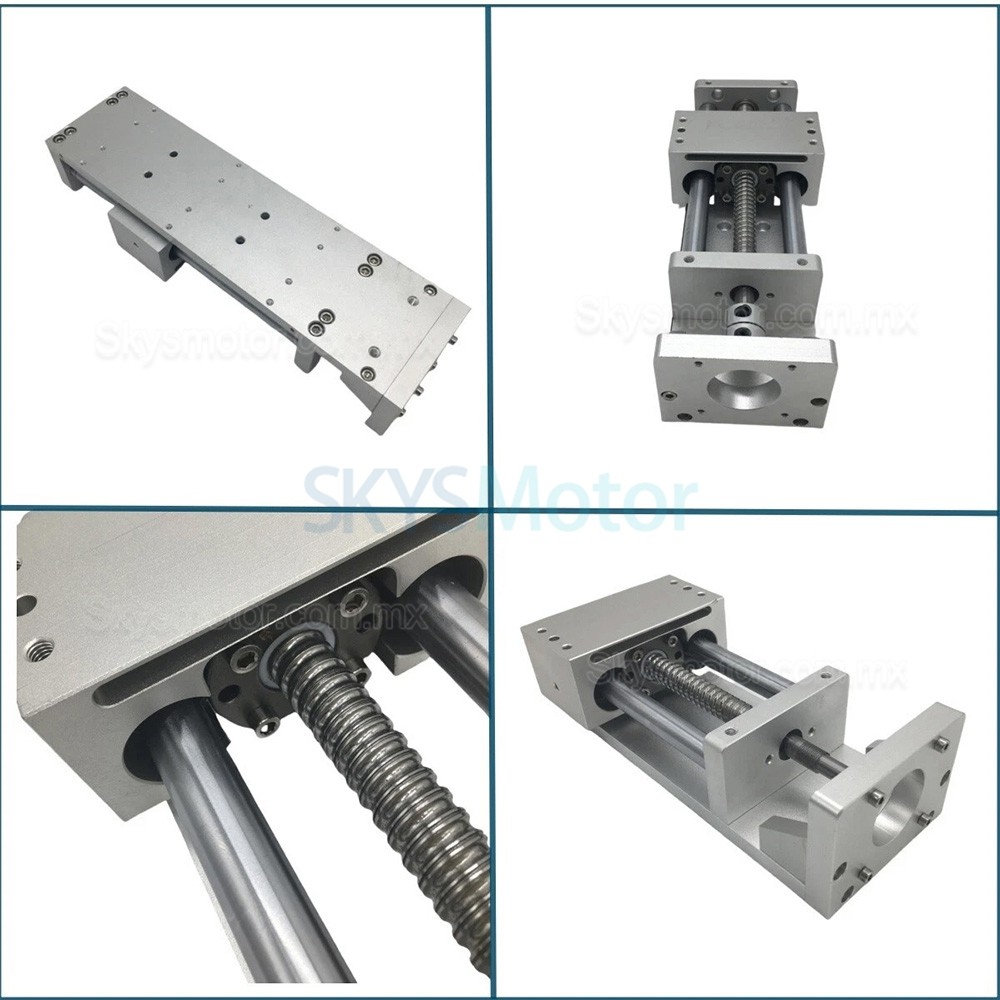

Husillo de bolas SFU1605 con diámetro de 16 mm y paso de 5 mm. Por cada rotación completa, el panel móvil se desplaza 5 mm.
El husillo de bolas tiene una precisión de reposicionamiento de ±0,02 mm.

Especificación:

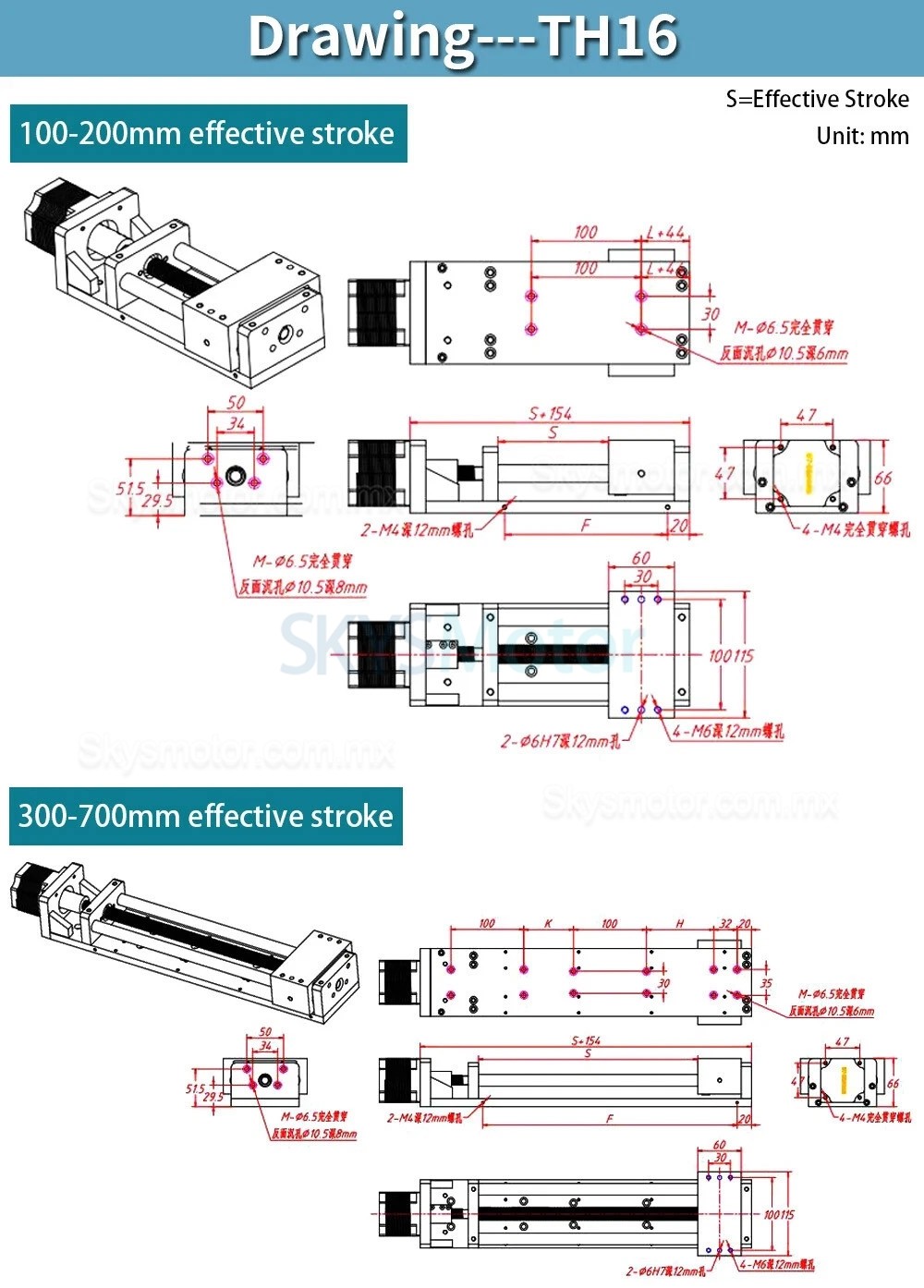

Modelo: TH16
Precisión del husillo de bolas: Nivel C7
Carrera efectiva: 100 mm - 500 mm (Nota: Añadir una cubierta antipolvo reducirá la carrera)

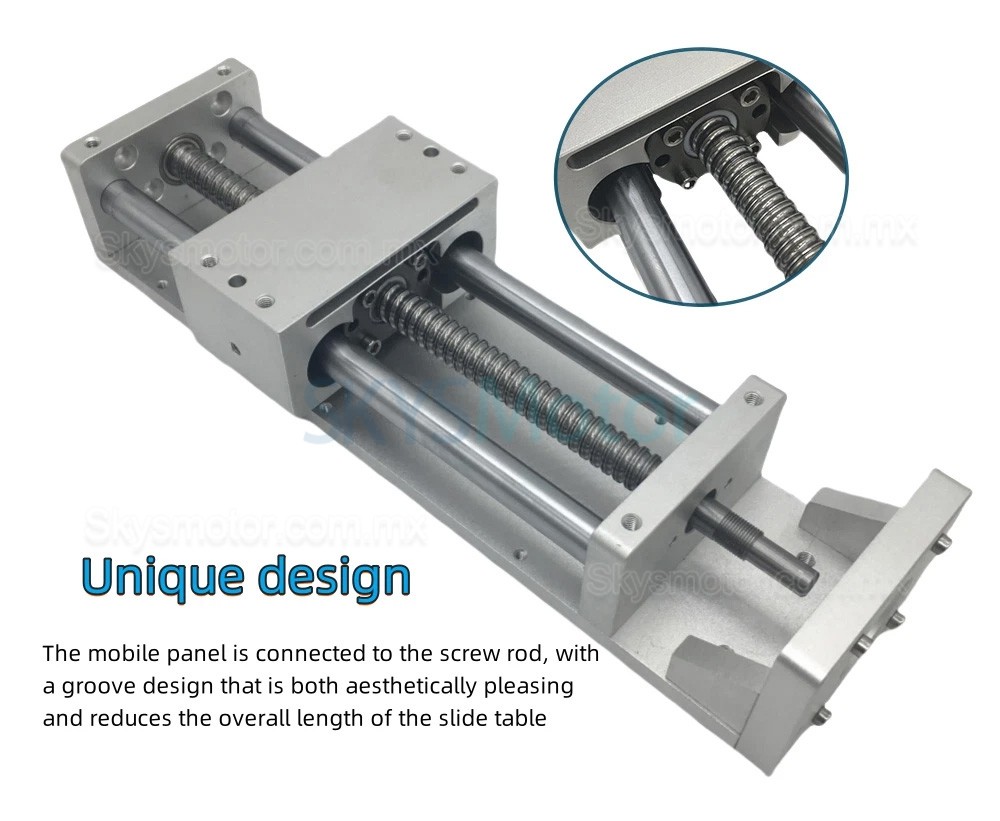

Tamaño del panel móvil: 60 * 115 mm
Diámetro de guía: 16 mm
Tipo de guía: Guía de eje óptico
Carga horizontal máxima: 30 kg
Carga vertical máxima: 25 kg
Material: Aluminio de aviación 6061 (con oxidación por chorro de arena en superficie para resistencia al óxido).

Opciones de paquete:
Tipo 1:
1 unidad Mesa deslizante
1 unidad Acoplamiento

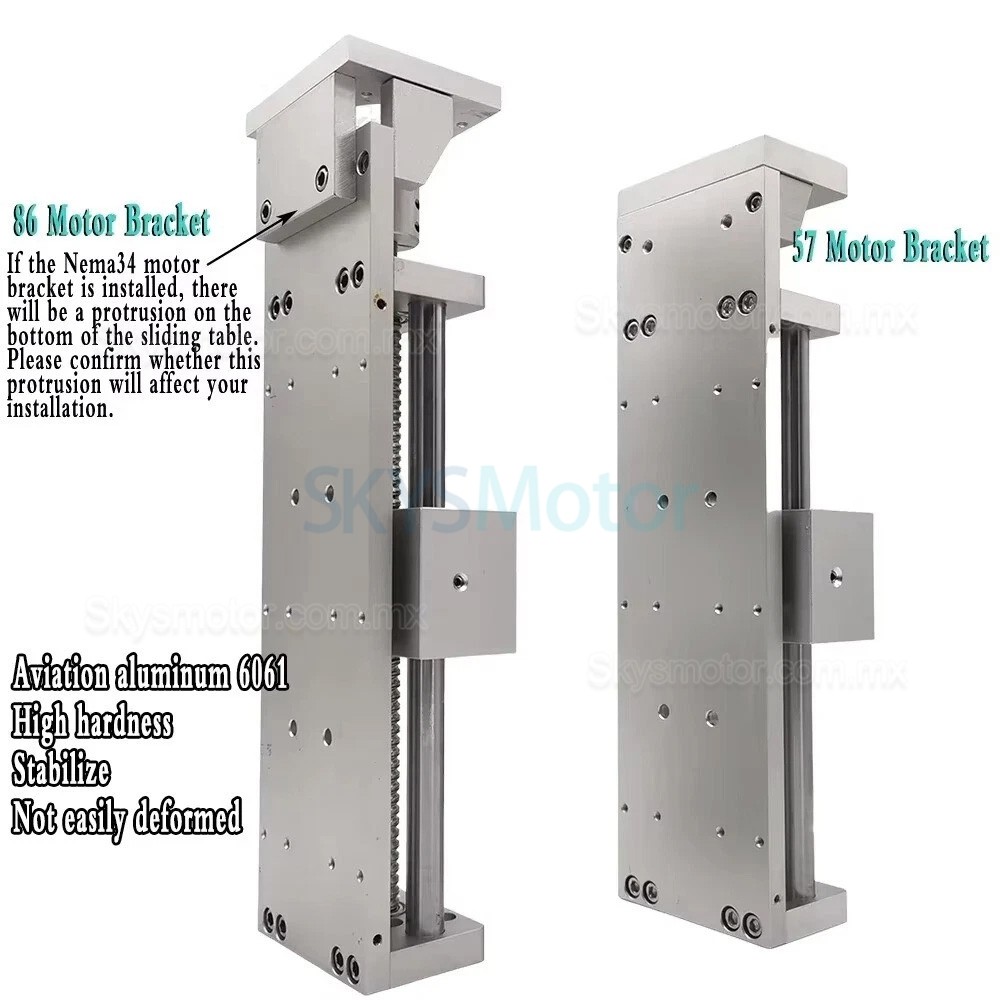

1 unidad Soporte para motor Nema 23 / Nema 34

Tipo 2:
1 unidad Mesa deslizante
1 unidad Acoplamiento
1 unidad Soporte para motor Nema 23 / Nema 34
1 unidad Cubierta antipolvo (Nota: Añadir una cubierta antipolvo puede reducir la carrera)
