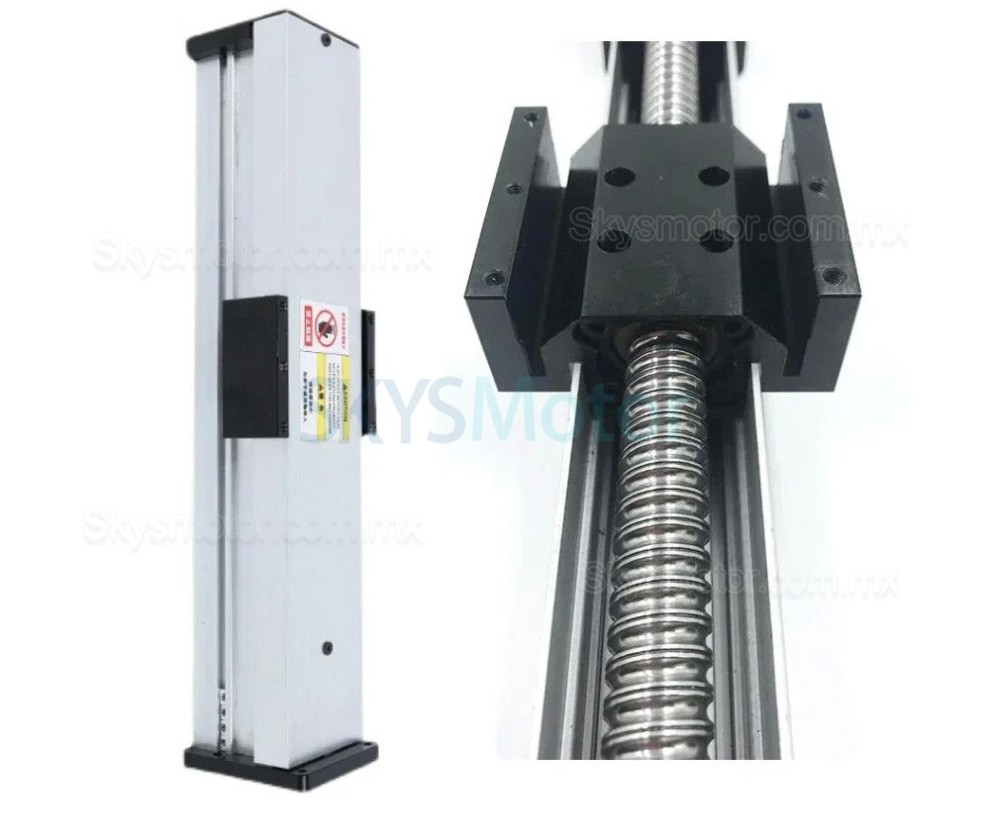

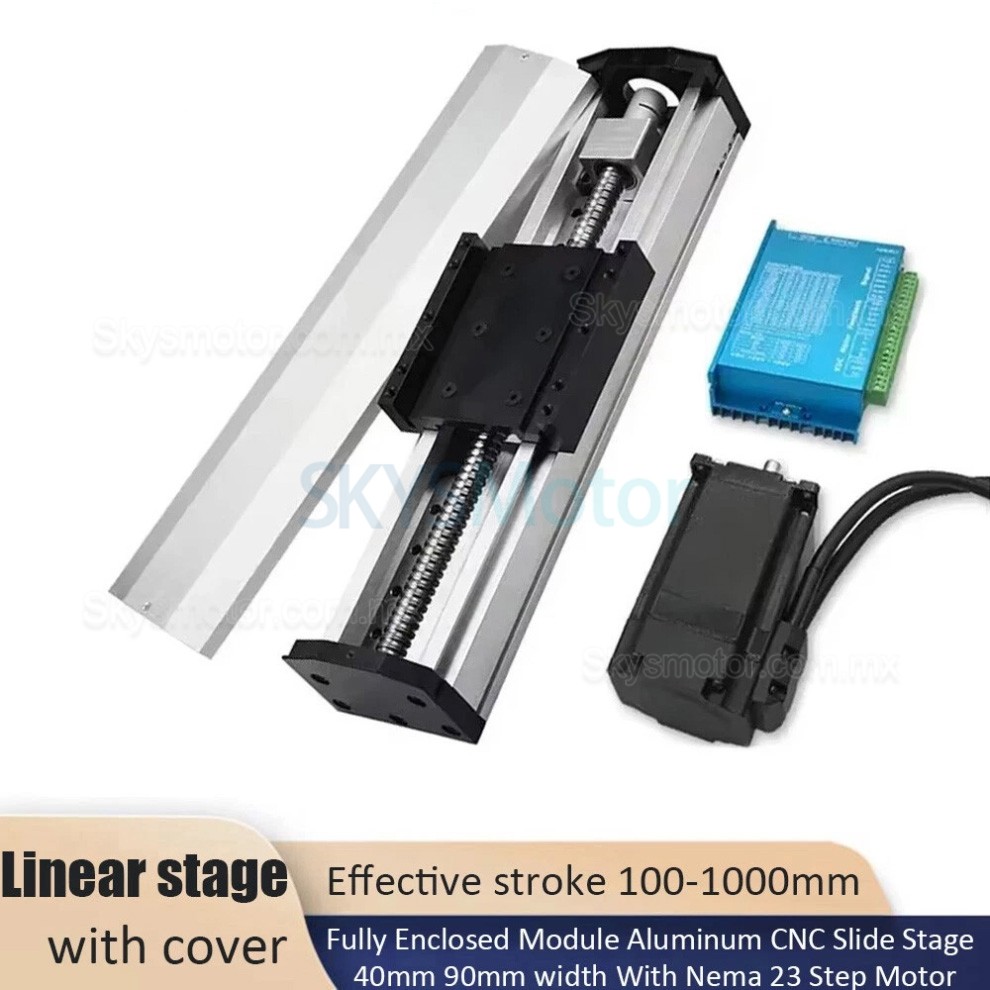

Kit de mesa deslizante CNC totalmente cerrado y resistente al agua OSP001614 con motor paso a paso NEMA 23 y controlador HB8080C

Kit de mesa deslizante CNC totalmente cerrado y resistente al agua OSP001614 con motor paso a paso NEMA 23 y controlador HB8080C

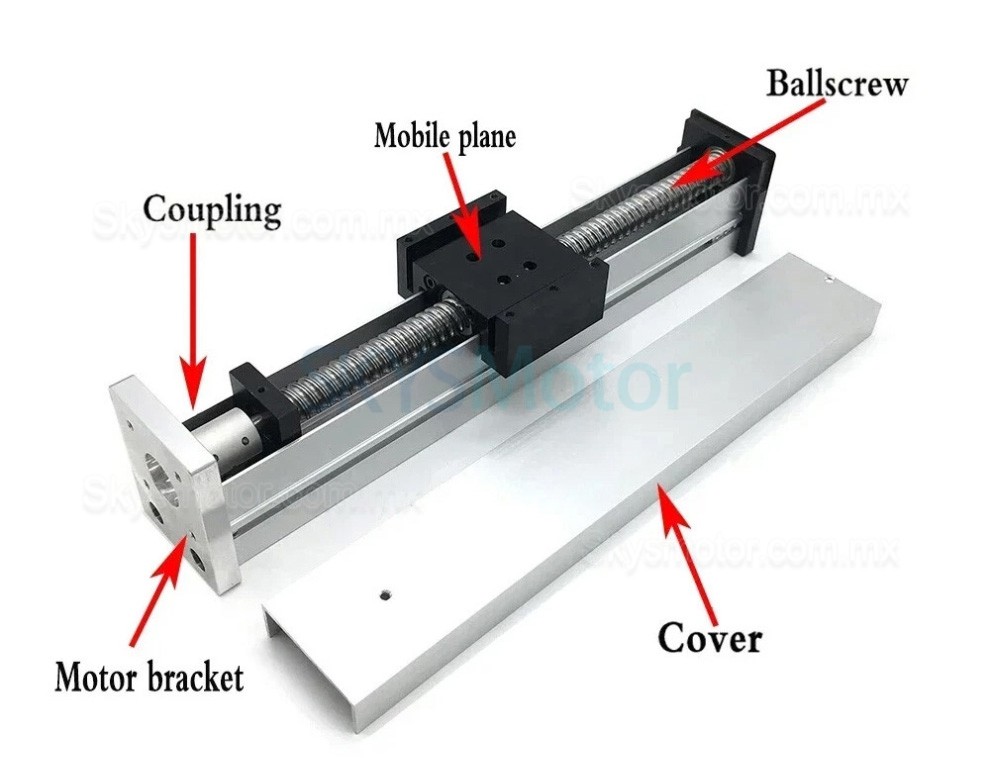

QMF40 Parameters:Parámetros QMF40:

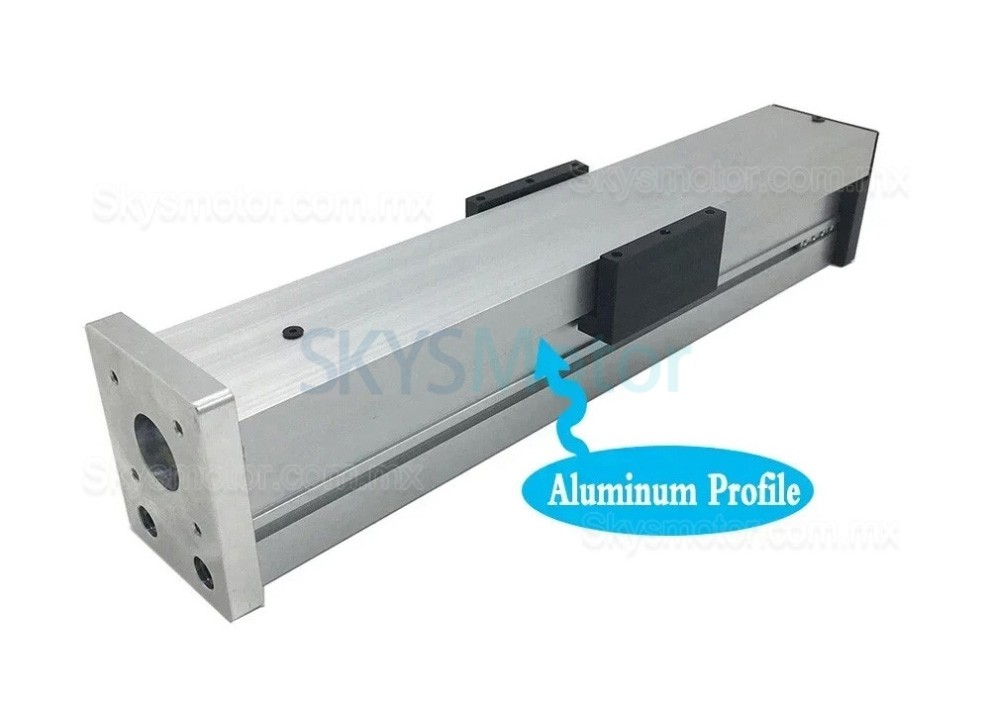

Material: Perfil de aluminio industrial
Carrera: 100 mm - 1000 mm (elegir según necesidades)
Carga horizontal: 40 kg (máx.)
Carga vertical: 20 kg (máx.)
Soporte de motor: Para motor paso a paso de 57 mm
Ancho del módulo: 42 mm
Precisión de reposicionamiento: 0,03 mm - 0,05 mm
Guía: 1 x MGN12R (ancho 12 mm)
Bloque deslizante: 1 x MGN12C
Material del husillo de bolas: Acero para rodamientos
Tipo de husillo de bolas: SFU1204/1605/1610 (SFU1605 significa: Diámetro del tornillo 16 mm, Paso 5 mm; 1 rotación completa mueve la mesa 5 mm)
Precisión del husillo de bolas: C7
Velocidad máxima de desplazamiento: 250 mm/s

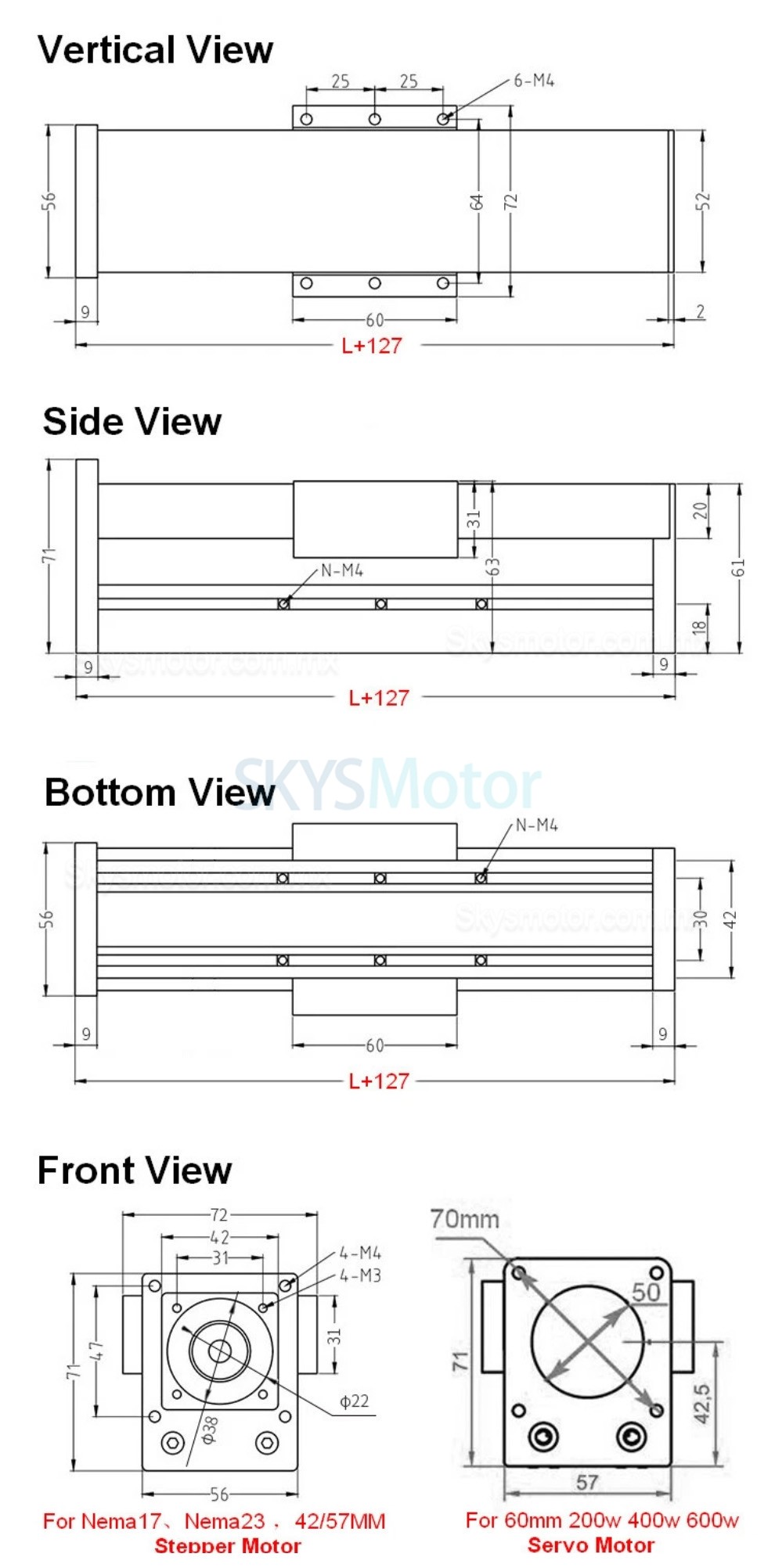

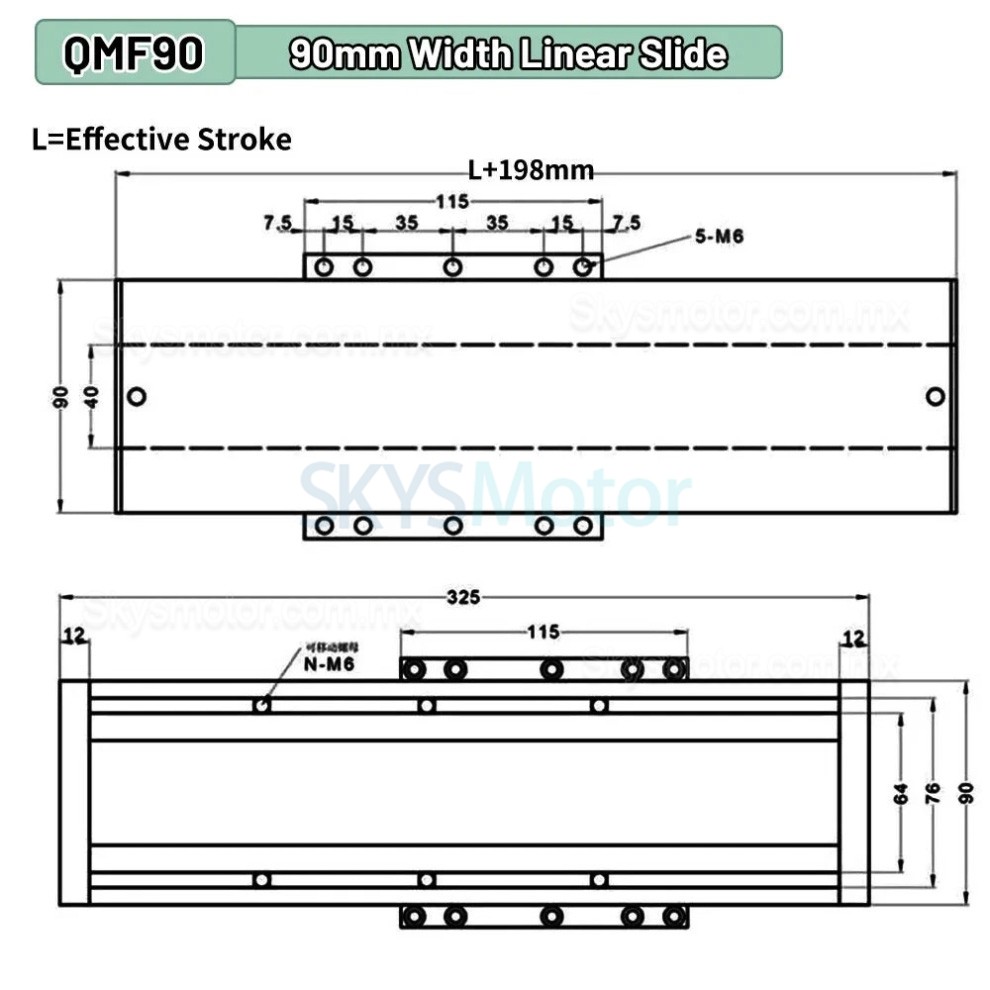

Parámetros QMF90:
Material: Perfil de aluminio industrial
Carrera: 100 mm - 1000 mm (elegir según necesidades)
Tipo de riel guía: 2 x MGN12
Tipo de deslizadores: 4 x MGN12C
Carga horizontal: 70 kg (máx.)
Carga vertical: 35 kg (máx.)
Soporte de motor: Para motor paso a paso NEMA23 de 57 mm
Ancho del módulo: 90 mm
Precisión de reposicionamiento: 0,03 mm - 0,05 mm
Material del husillo de bolas: Acero para rodamientos
Tipo de husillo de bolas: SFU1605/1610
Precisión del husillo de bolas: C7
Velocidad máxima de desplazamiento: 250 mm/s

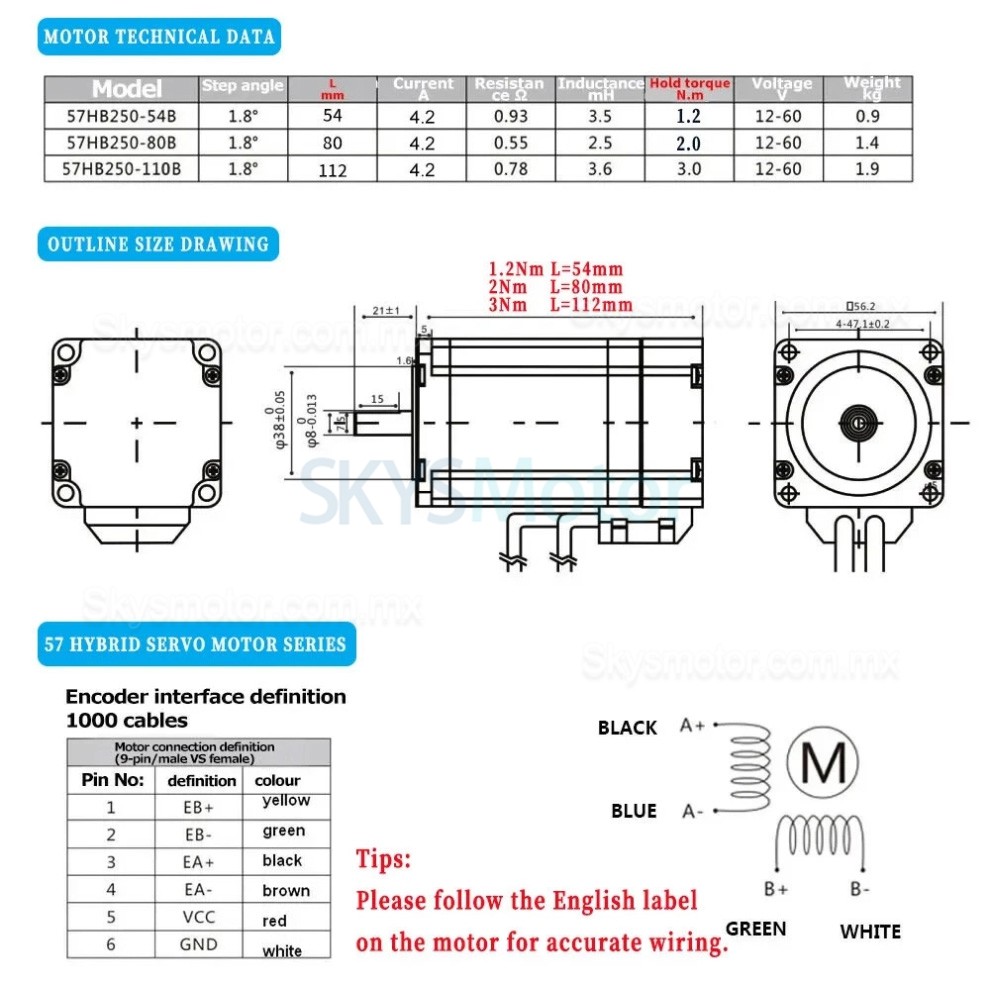

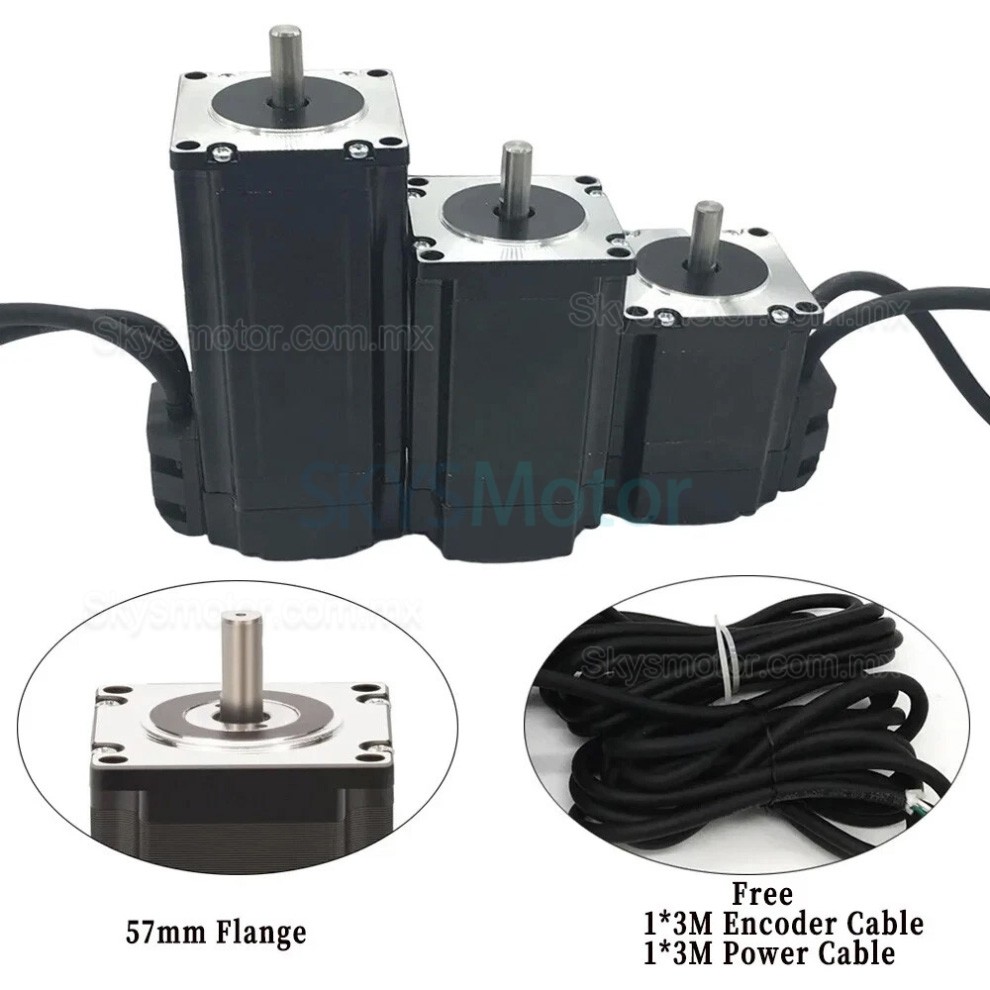

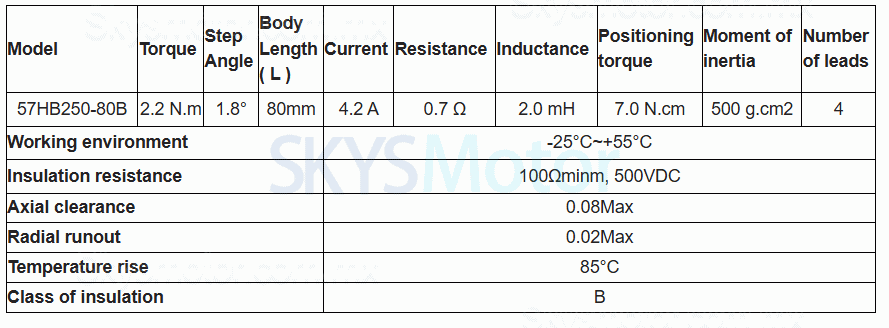

Parámetros del Motor de Lazo Cerrado NEMA23:
Brida: NEMA23 57 mm
Ángulo de paso: 1,8°
Fase: 2 fases
Par de mantenimiento: 2,0 Nm
Longitud del motor: 80 mm
Velocidad nominal: 1000 RPM
Codificador: 1000 líneas
Resistencia: 0,4 / 0,7 / 0,8 (ohm)
Inductancia: 2 mH
Clase de aislamiento: B

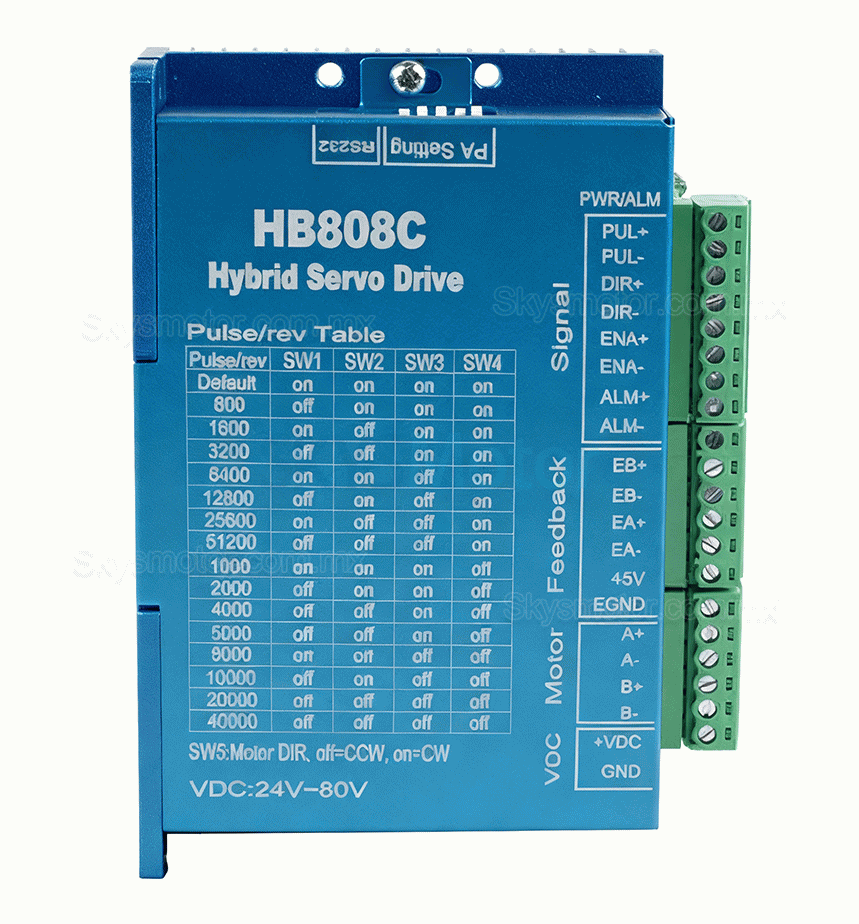

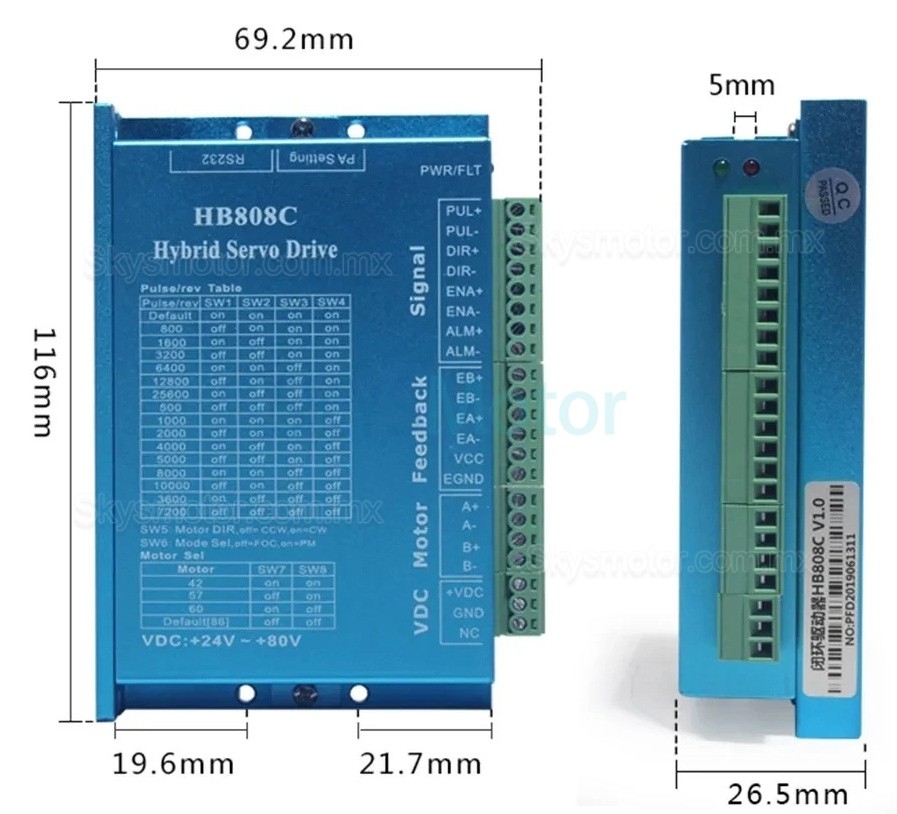

Especificaciones del Controlador HB8080C:
Corriente pico máxima: 8 A
Frecuencia de respuesta de impulso: 200 kHz
Controlador de micropasos: 200-51200 PPR (pulsos por revolución)
Voltaje de entrada: 20-80 VCA / 30-110 VCC
Funciones de protección: Sobretensión, sobrecorriente, error de seguimiento, sobrecarga
Entrada de señal: Admite modos PUL/DIR y CW/CCW (diferencial)
Señal compatible: 5-24 V (no necesita resistencia)
Tipo de refrigeración: Refrigeración por aire
Corriente de señal lógica: 7-16 mA

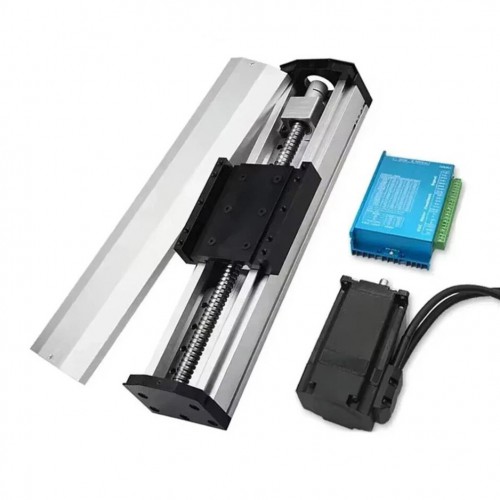

Lista del paquete:
1 x Mesa deslizante con cubierta (ancho 40 mm / 90 mm)
1 x Motor paso a paso de lazo cerrado NEMA23 de 57 mm (2 Nm)
1 x Controlador de motor HB8080C
1 x HB8080C motor driver
