Kit de etapa lineal motorizada 1,2 Nm/2 Nm/3 Nm, carrera 100 mm a 300 mm, con motor Nema 23, driver y fuente de alimentación
Kit de etapa lineal motorizada 1,2 Nm/2 Nm/3 Nm, carrera 100 mm a 300 mm, con motor Nema 23, driver y fuente de alimentación
Especificaciones de la Mesa Deslizante GGP5080:

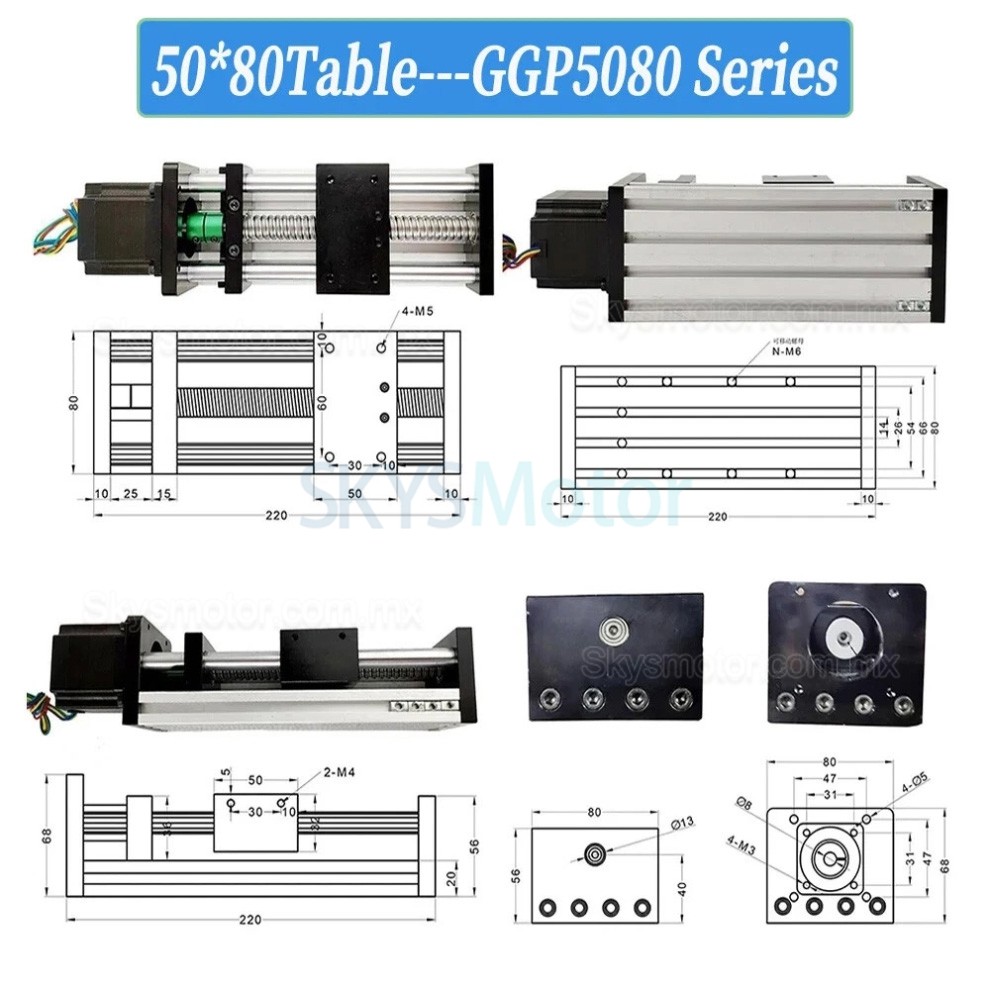

Modelo: GGP5080 (panel móvil de 50 × 80 mm)

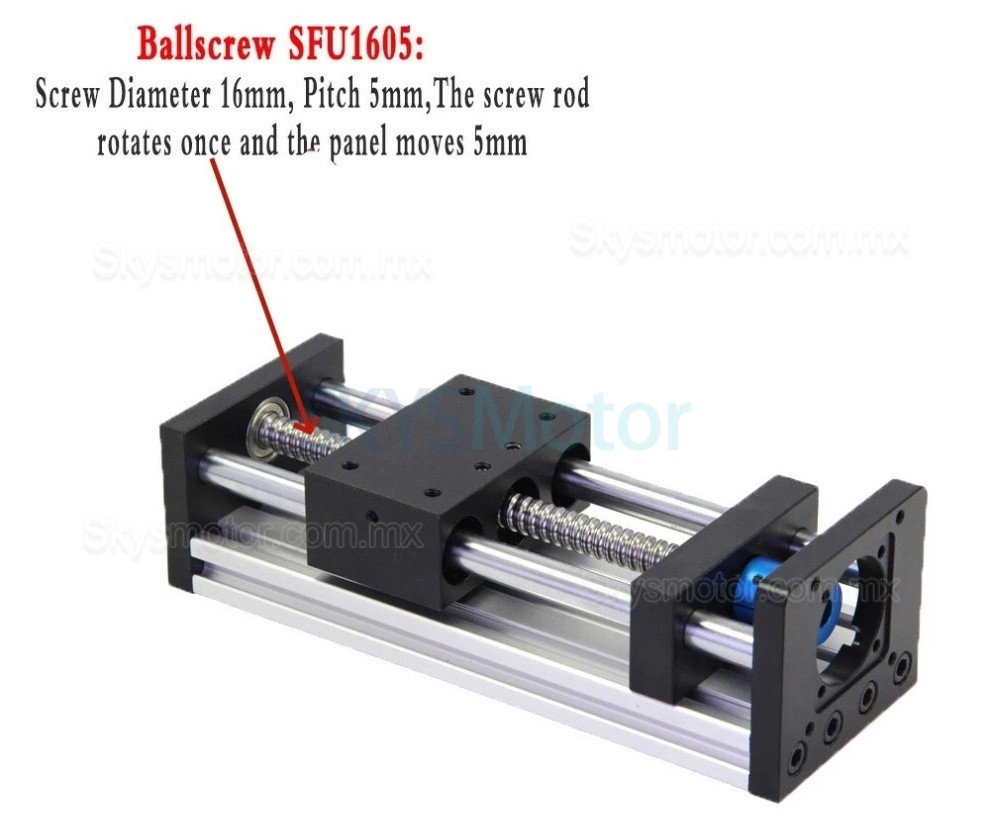

Husillo de bolas: SFU1605 (Ø16 mm, paso 5 mm; 1 revolución ≈ 5 mm de desplazamiento)
Precisión del husillo de bolas: C7
Carrera efectiva (opciones): 50–300 mm
Longitud total: carrera + 120 mm
Guías: 2 × varillas de eje óptico, Ø12 mm
Velocidad nominal: hasta 100 mm/s
Carga nominal: 40 kg horizontal; 20 kg vertical
Repetibilidad (husillo de bolas): 0,02–0,05 mm
Material: perfil de aluminio industrial
Soporte de motor: compatible con motores paso a paso NEMA 17 / NEMA 23

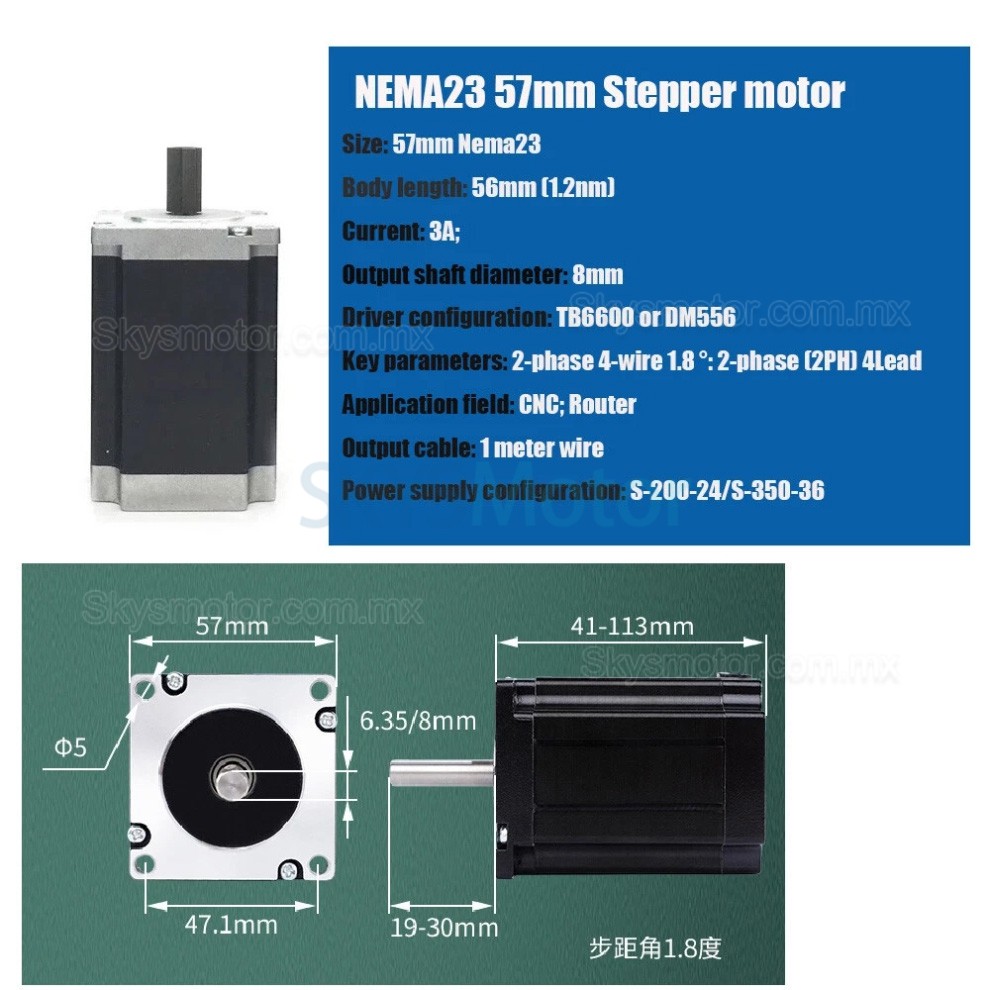

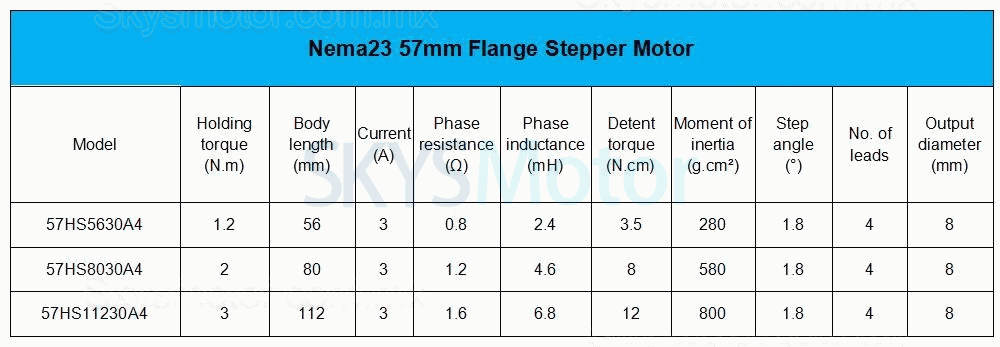

Especificaciones del motor paso a paso Nema 23:

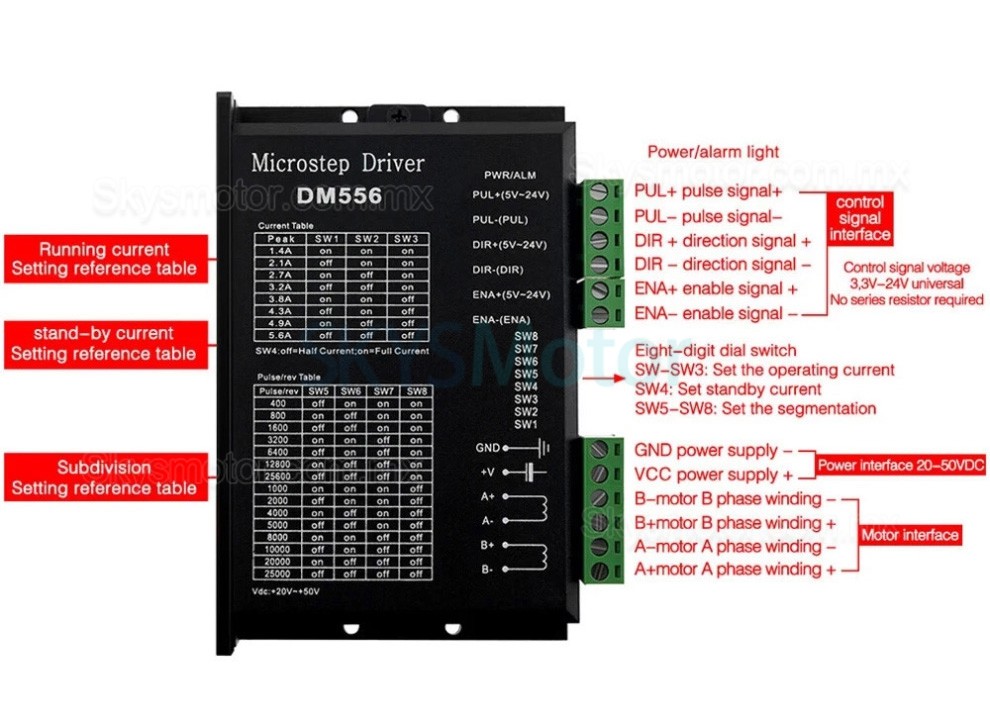

Especificaciones del Controlador DM556:
Motores soportados: motores paso a paso con brida de 42 mm / 57 mm / 86 mm
Voltaje de entrada: CC 20–50 V
Corriente de salida: 1,0–5,6 A; 8 pasos ajustables (resolución de 0,5 A)
Método de conducción: PWM bipolar de corriente constante
Frecuencia de respuesta de pulso: hasta 200 kHz
Resistencia de aislamiento: 500 MΩ
Rigidez dieléctrica: 500 V/min

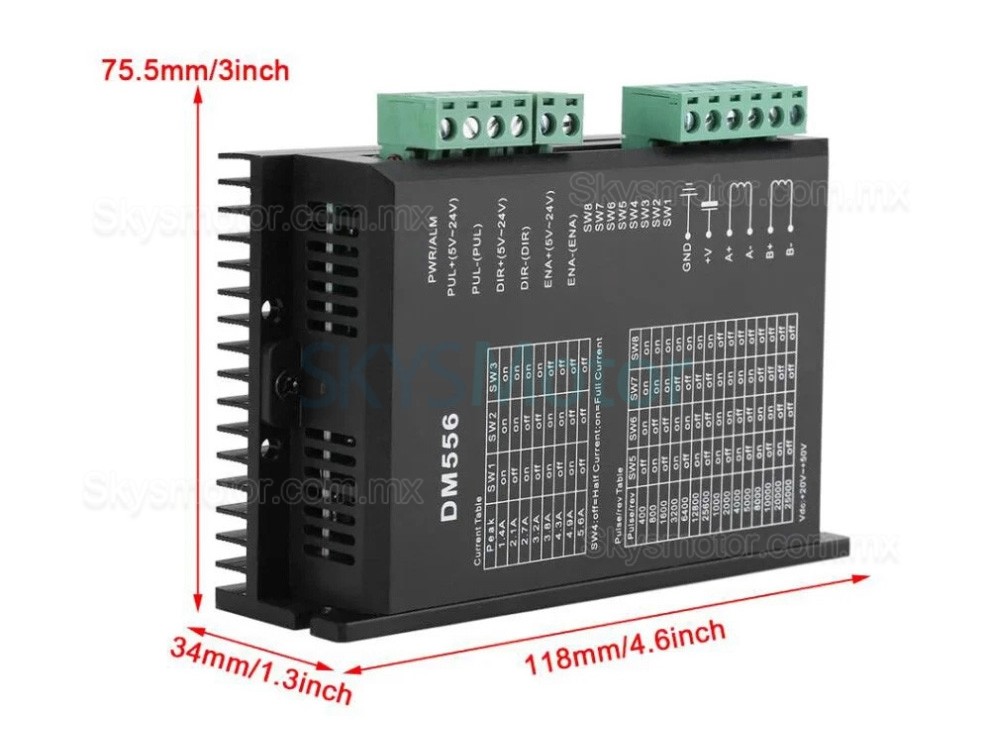

Dimensiones: 118 × 75,5 × 34 mm (≈4,6 × 3,0 × 1,3 pulgadas)
Peso: ≈270 g (≈9,5 oz)
Refrigeración: natural o por aire forzado
Temperatura de funcionamiento: −5 °C a +50 °C

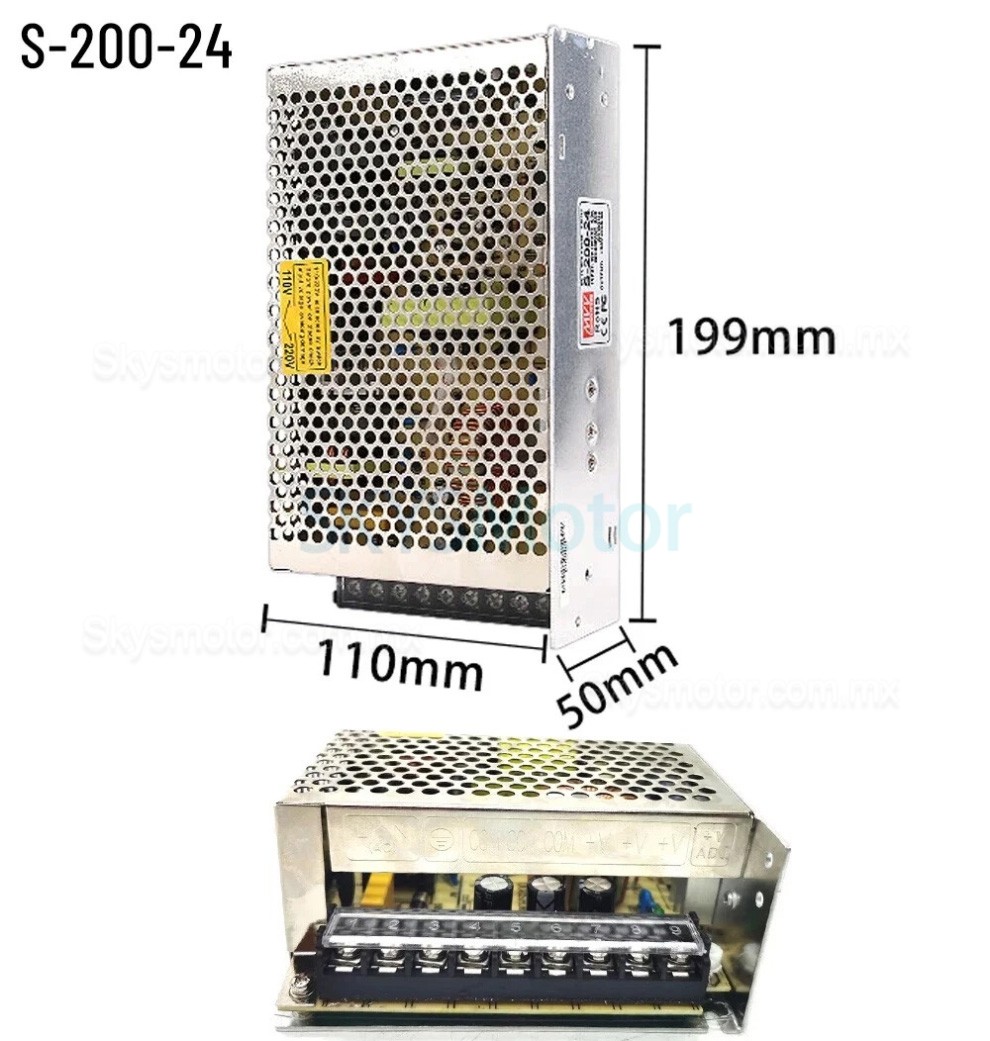

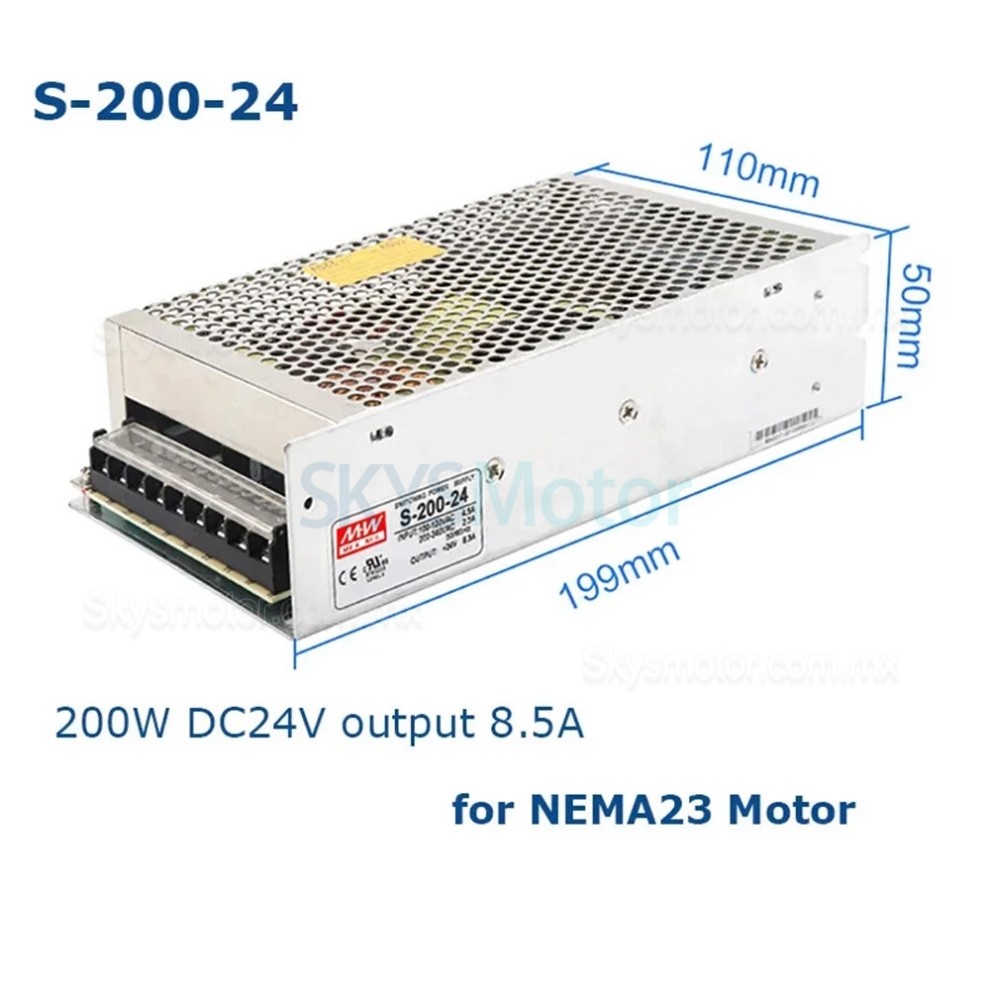

Especificaciones de la Fuente de Alimentación (S-200-24):
Carga nominal: 200 W
Entrada: 100–120 VCA / 200–245 VCA, 50/60 Hz
Salida: CC 24 V (regulada), 8,5 A
Eficiencia de conversión: ≥80 %
Temperatura de funcionamiento: −30 °C a +50 °C
Grado de protección (IP): IP20
Marcado: CE, RoHS
Garantía: 1 año

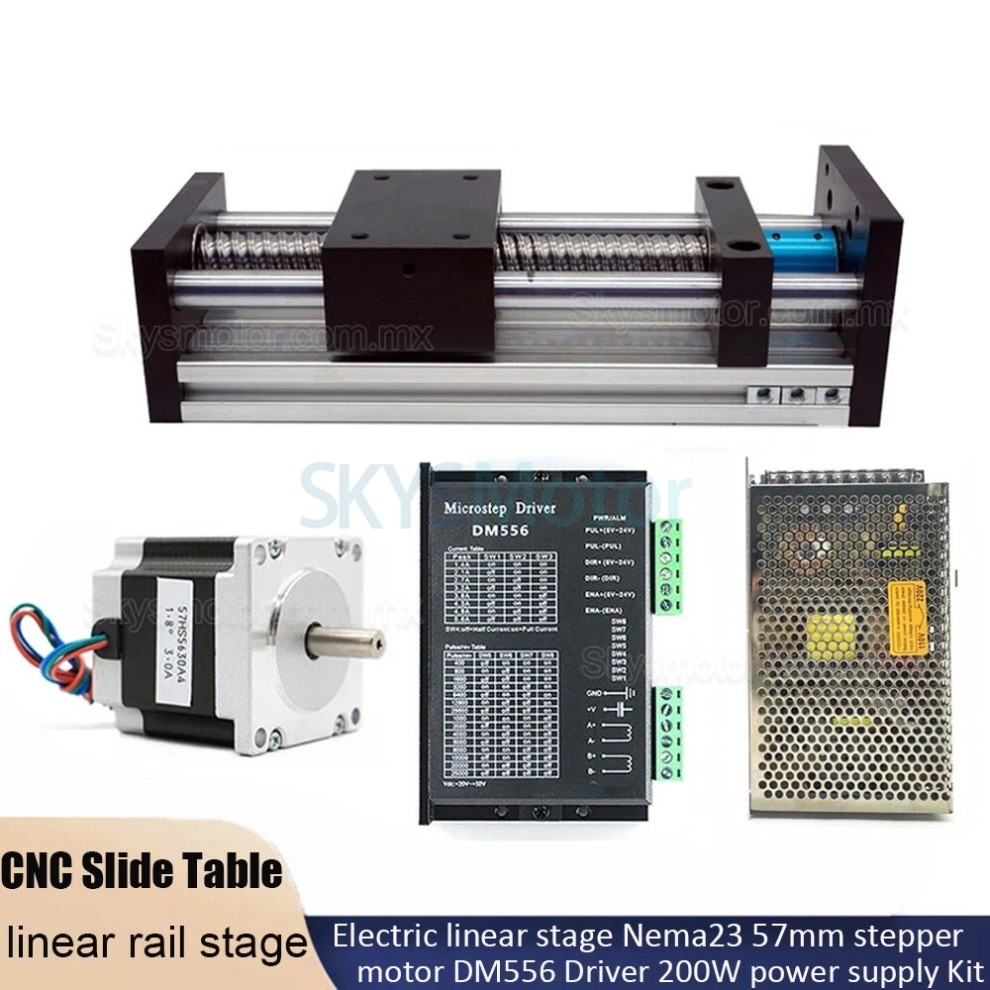

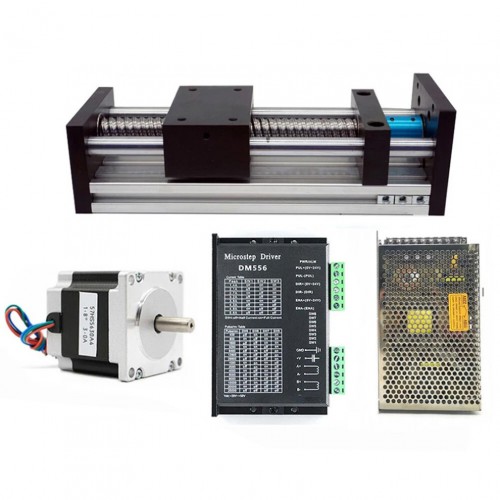

Contenido del paquete:
1 × Mesa deslizante motorizada GGP5080
1 × Acoplamiento de 8 mm a 8 mm (incluido)
1 × Motor paso a paso NEMA 23 (57 mm)
1 × Controlador de motor paso a paso DM556
1 × Fuente de alimentación de 200 W
