Reductor planetario de ángulo recto Nema 23 serie PLMG060, relación 3:1 - 100:1 para motor paso a paso Nema 23/servomotor de 60 mm

Número de producto:PLMG060
0 Reseñas

Manuales y Documentación:
Parámetros de la reductor planetario de ángulo recto serie PLMG060.pdf

Tienda Precio:MX$5347,76

Relación:

Adecuado para:

Precio al por mayor:

2 - 4	5 - 9	10 - 49	50 - Max
MX$5080,34	MX$4973,51	MX$4812,91	MX$4652,56

Cantidad -+

Descripción Especificación Opciones Personalizadas Comentarios (0)

Reductor planetario de ángulo recto Nema 23 serie PLMG060, relación 3:1 - 100:1 para motor paso a paso Nema 23/servomotor de 60 mm

Características de la serie PLMG:
Mecanismo de inversión de engranajes cónicos helicoidales; salida en ángulo recto
Distancia de montaje ajustable del par de engranajes cónicos helicoidales
Par de engranajes cónicos rectificados opcionales
Estructura integrada

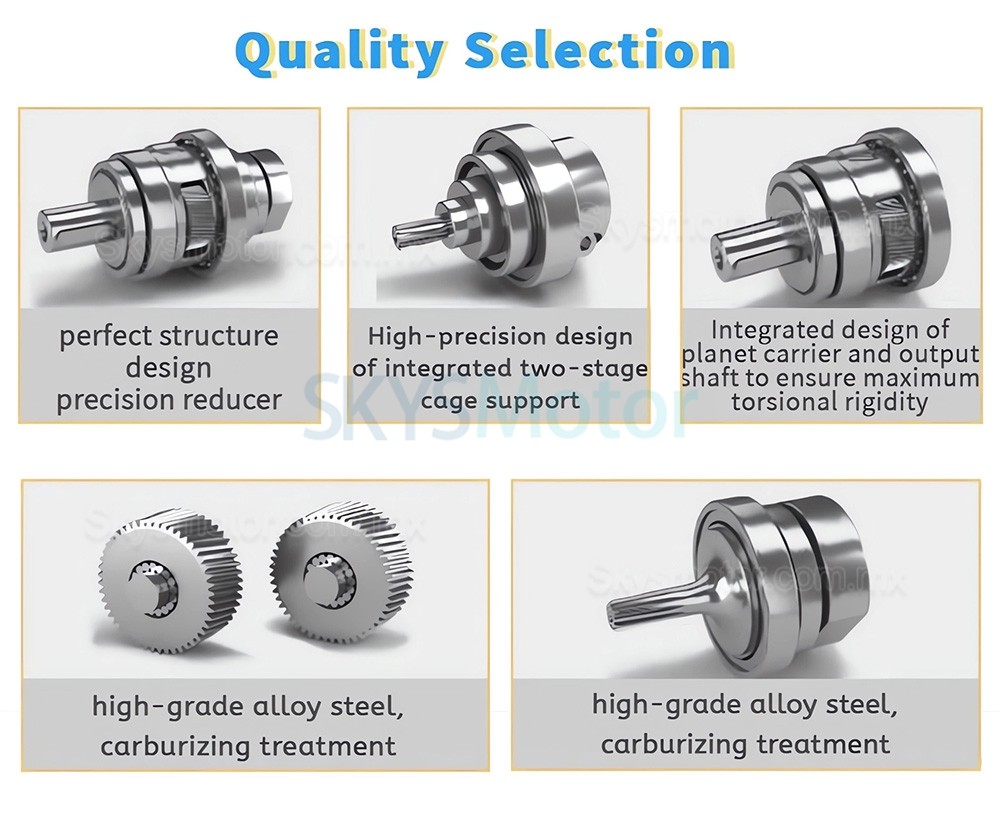

Portaplanetarios de jaula de doble soporte
Ajuste de la holgura axial
Diseño de bloqueo con abrazadera de tubo para la instalación del motor
Transmisión de engranajes helicoidales con ajuste de holgura.

Lista de paquetes
1 × Reductor planetario
1 × Llave
4 × Tornillos de montaje

Parámetros técnicos del reductor de engranajes PLMG060
Parámetro técnico	Unidad	Valor
Par radial máximo	N	1530
Par axial máximo	N	600
Rigidez torsional	Nm/arcmin	6
Velocidad máxima de entrada	rpm	8000
Velocidad de entrada nominal	rpm	4000
Ruido	dB	≤64

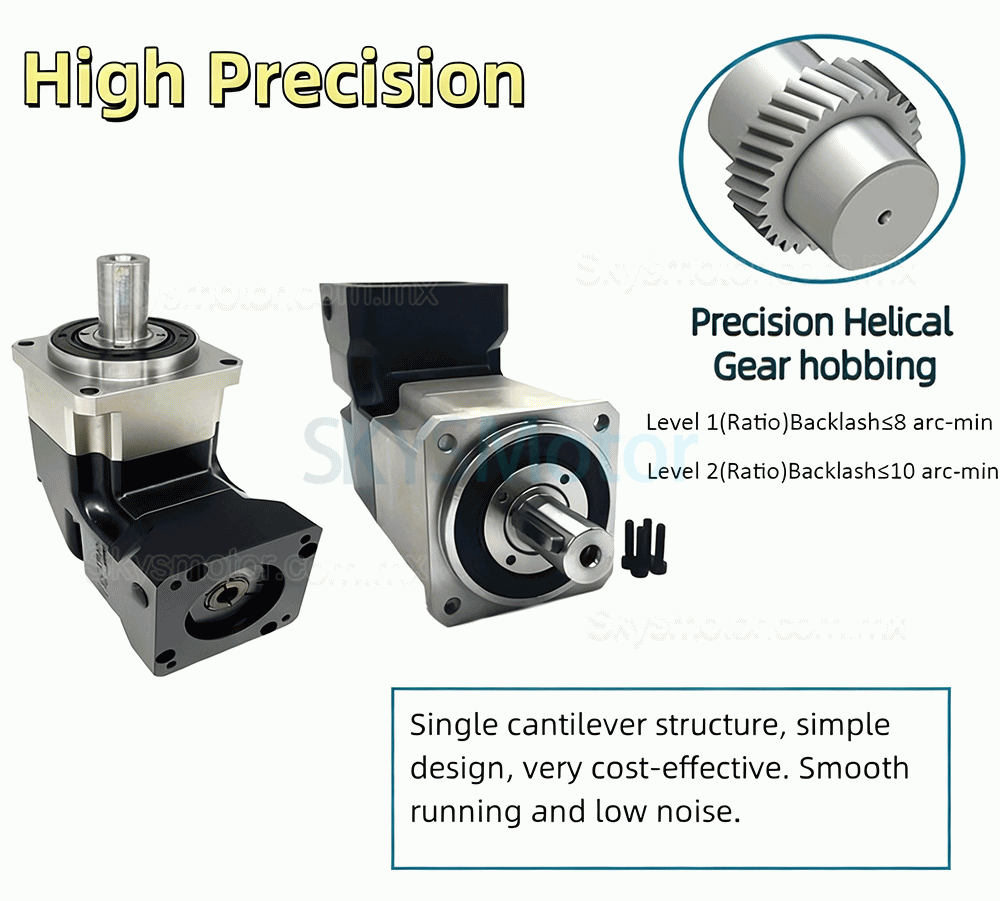

Juego (Etapa 1)	arcmin	≤8
Juego (Etapa 2)	arcmin	≤10
Par de salida máximo	Nm	2 veces el par de salida nominal
Par de frenado instantáneo	Nm	3 veces el par de salida nominal
Tiempo de vida	h	20000
Grado de propiedad intelectual	-	IP65
Temperatura de funcionamiento	℃	-10℃~+90℃
Eficiencia a plena carga	%	L1≥95%, L2≥92%
Par de salida nominal (Nm)
Etapa	Relación	Par de salida nominal
Etapa 1 (L1)	3:1	40
	4:1	45
	5:1	45
	7:1	45
	10:1	30
	15:1	40
	20:1	45
Etapa 2 (L2)	25:1	45
	30:1	40
	35:1	45
	40:1	45
	50:1	45
	70:1	45
	100:1	30
Momento de inercia (Kg,cm²)
Etapa	Relación	Momento de inercia
Etapa 1 (L1)	3:1	0,40
	4:1	0,40
	5:1	0,40
	7:1	0,40
	10:1	0,30
	15:1	0,40
	20:1	0,40
Etapa 2 (L2)	25:1	0,40
	30:1	0,40
	40:1	0,40
	50:1	0,30
	70:1	0,30
	100:1	0,30

Reductor planetario de ángulo recto Nema 23 serie PLMG060, relación 3:1 - 100:1 para motor paso a paso Nema 23/servomotor de 60 mm

Previo: Reductor planetario de ángulo recto NEMA 34 serie PLMG090,relación 3:1 - 100:1 para servomotor paso a paso NEMA 34 de 90 mm
Próximo: Reductor planetario de ángulo recto Nema 17 serie PLMG042, relación 3:1 - 100:1 para motor paso a paso Nema 17/servomotor de 40 mm

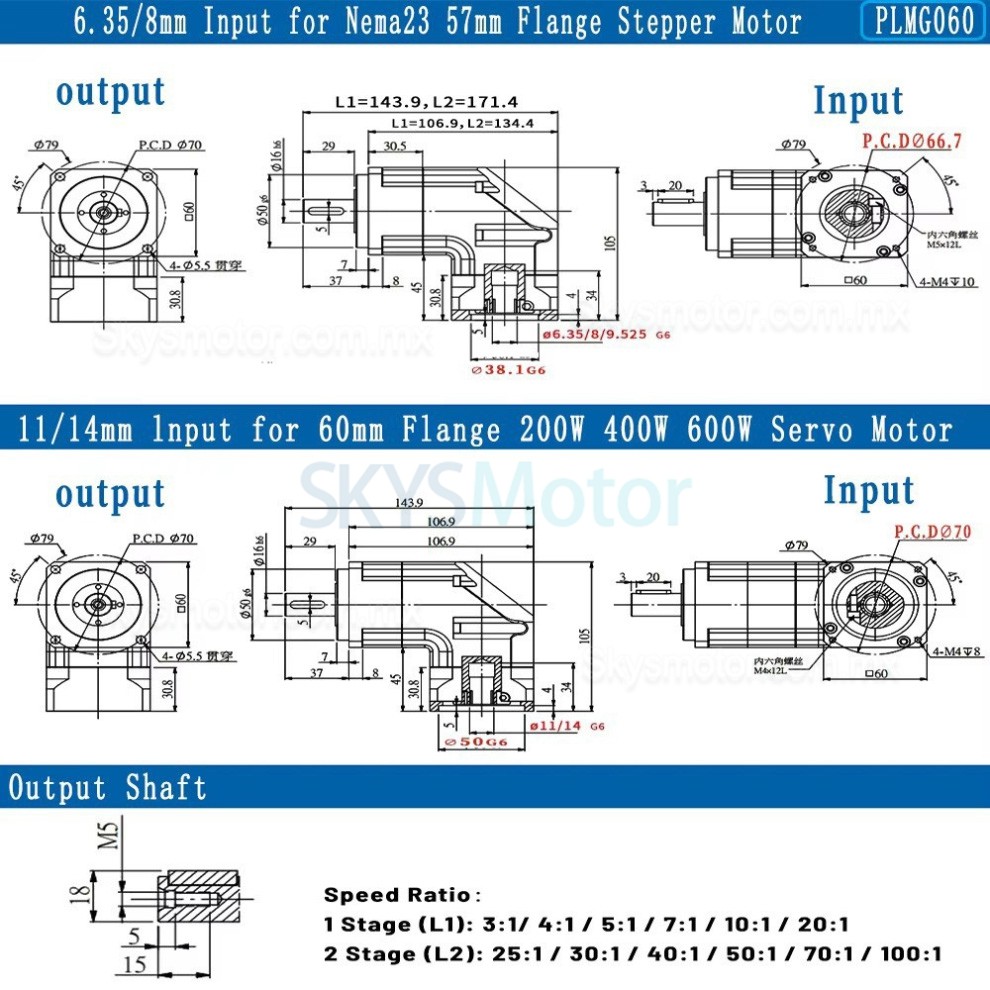

Especificación física
Diámetro del eje de salida(mm)	16
traje para motor	Motor paso a paso Nema 23 / Servomotor de 60 mm
Diámetro del eje de entrada(mm)	6.35 / 8 / 11 / 14

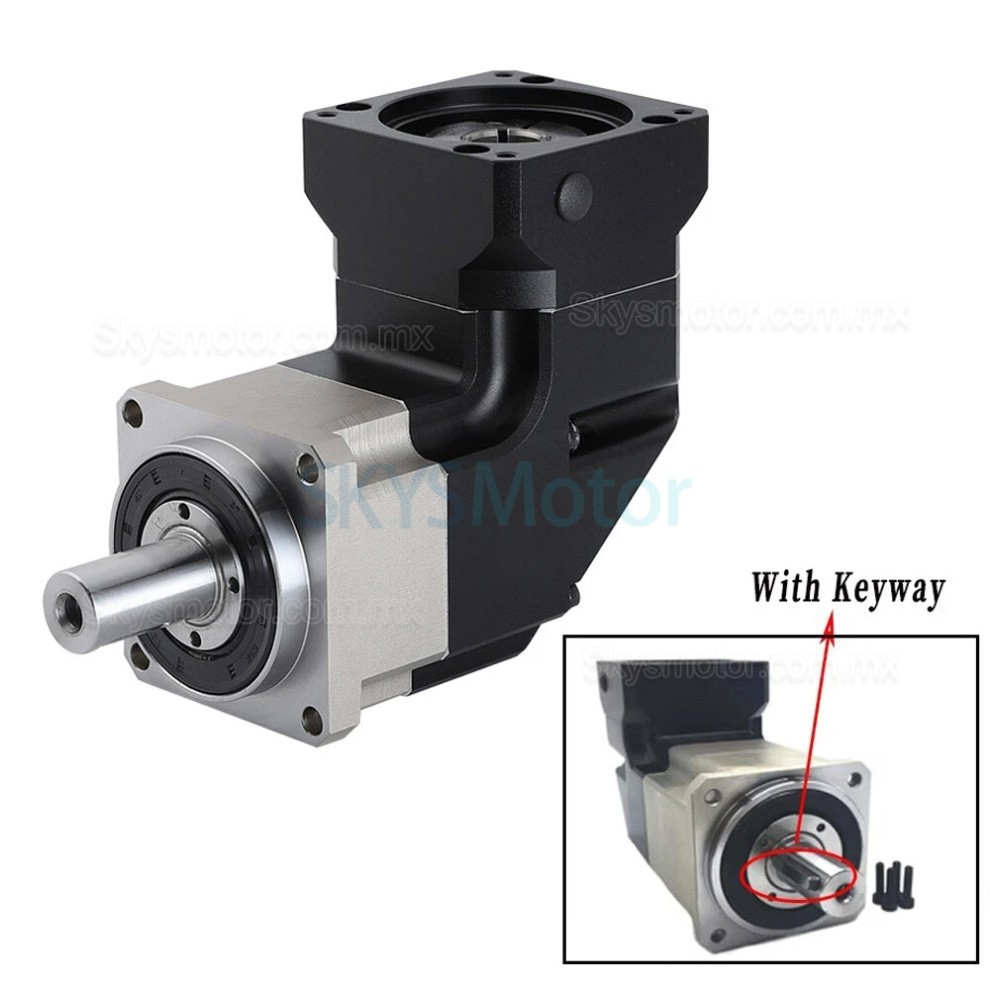

Tipo de eje	Clave
Relación de transmisión	3:1 / 5:1 / 10:1 / 15:1 / 20:1 / 25:1 / 30:1 / 35:1 / 40:1 / 50:1 / 70:1 / 100:1
Tipo de caja de cambios	Reductor planetario de ángulo recto

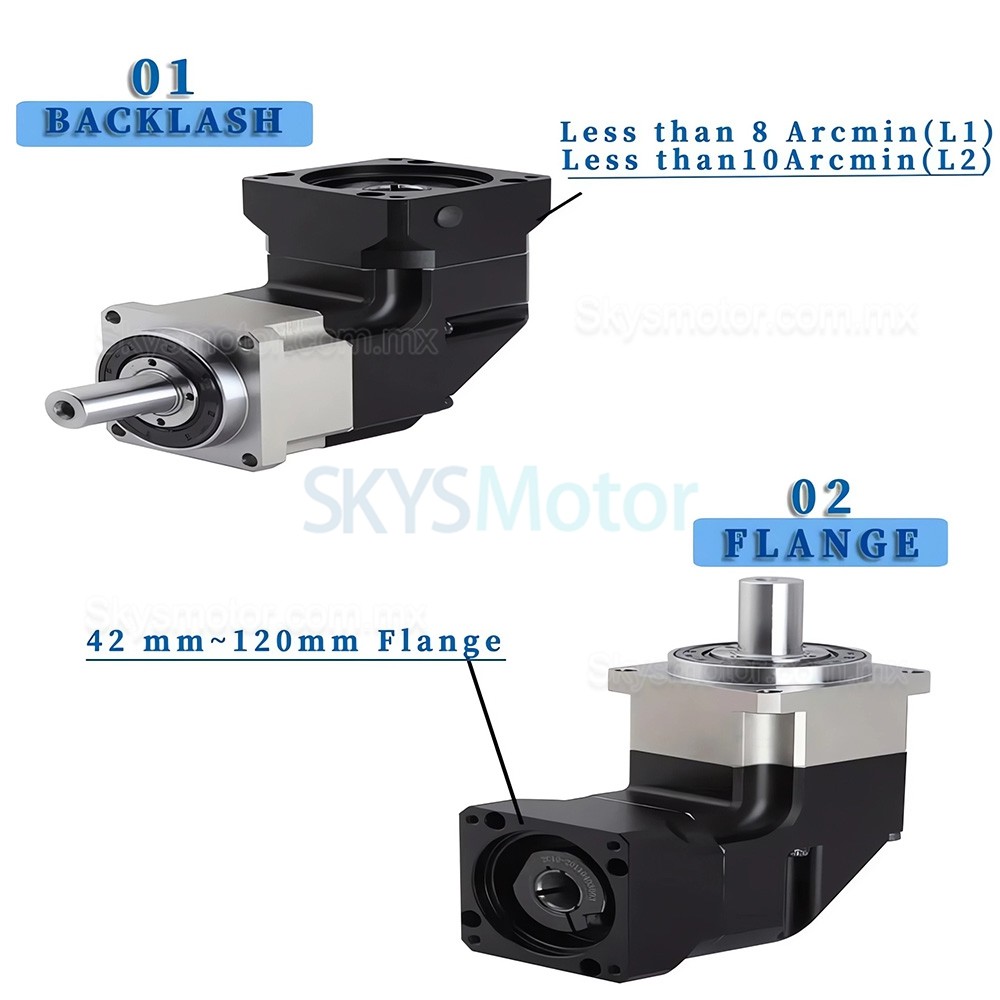

Huelgo sin carga	<=8 min de arco / <=10 min de arco
Tamaño del marco(mm)	60 x 60
Longitud del eje de entrada(mm)	30
Longitud del eje de salida(mm)	29
Serie de productos	Serie PLMG060
Clasificación del IP	IP65
Longitud máxima del eje de entrada	30
Longitud de la clave	20
