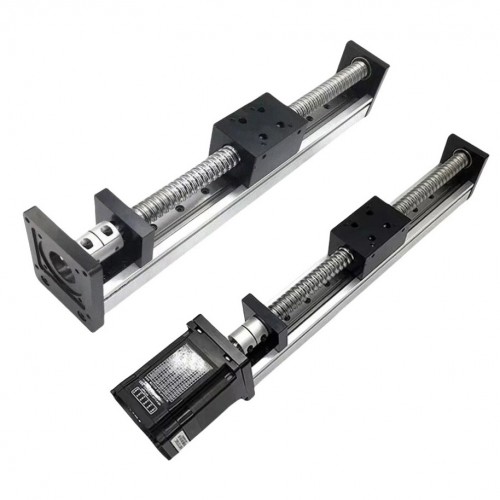

Etapa lineal motorizada OSP001606, módulo de husillo de bolas CNC con riel guía único y motor paso a paso Neme 23

Etapa lineal motorizada OSP001606, módulo de husillo de bolas CNC con riel guía único y motor paso a paso Neme 23

Modelos:
Solo etapa lineal CNC (con acoplamiento de 8 mm)
Etapa lineal CNC + motor Nema 23 (1,2 Nm)
Etapa lineal CNC + motor Nema 23 (2 Nm)
Etapa lineal CNC + motor Nema 23 (3 Nm)

Características:
Husillo de bolas grado C7 con precisión de reposicionamiento de 0,02–0,03 mm
Opciones de carrera de 100–300 mm para una instalación flexible

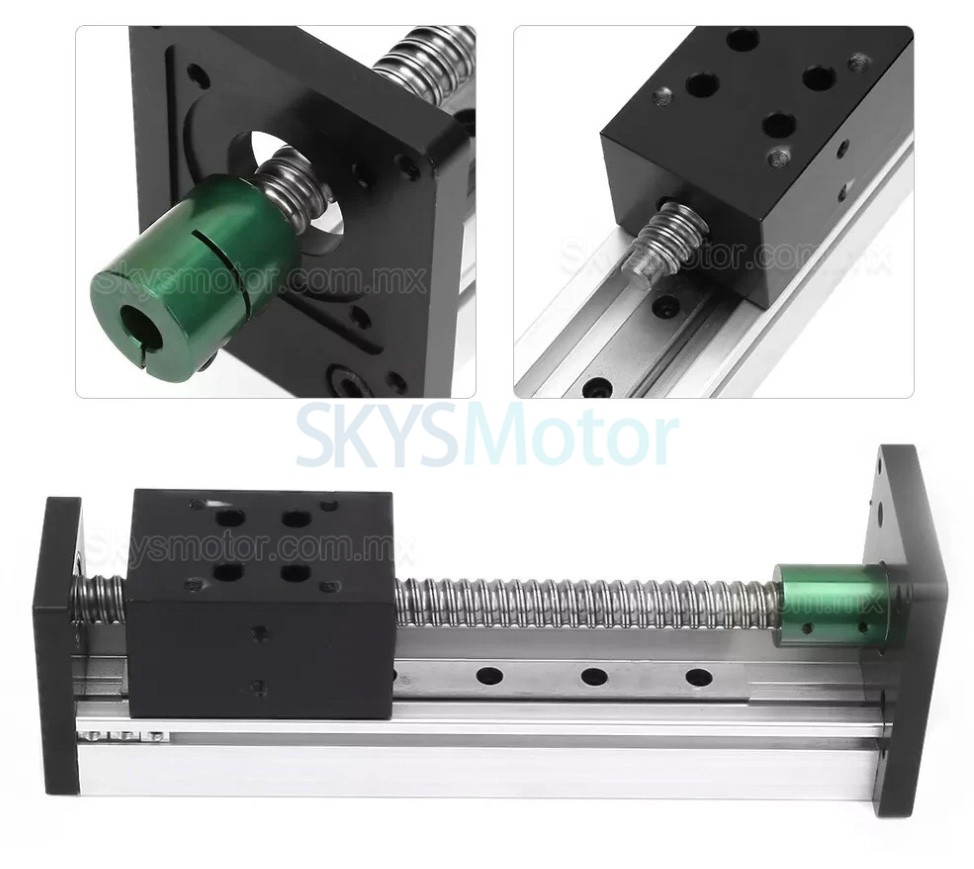

Sistema de guía que utiliza rieles MGW12R y deslizadores MGW12C para un movimiento lineal estable
Material estructural de perfil de aluminio industrial para resistencia al desgaste

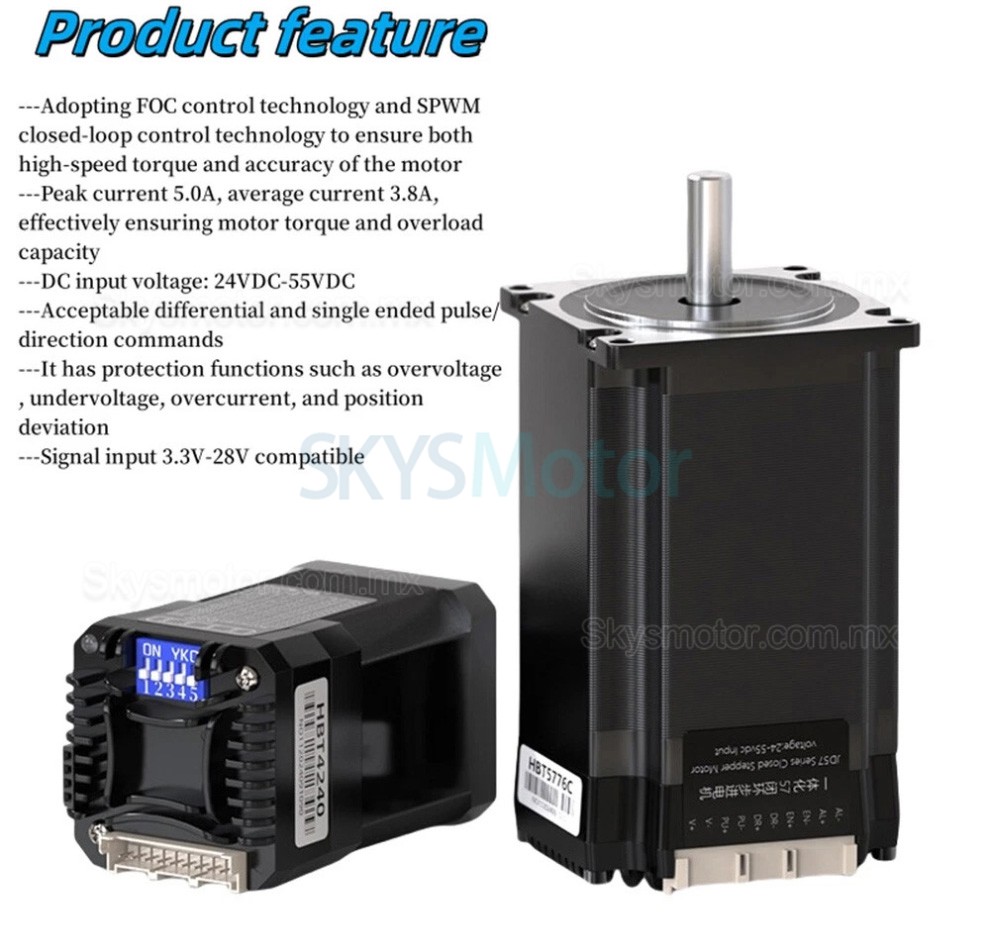

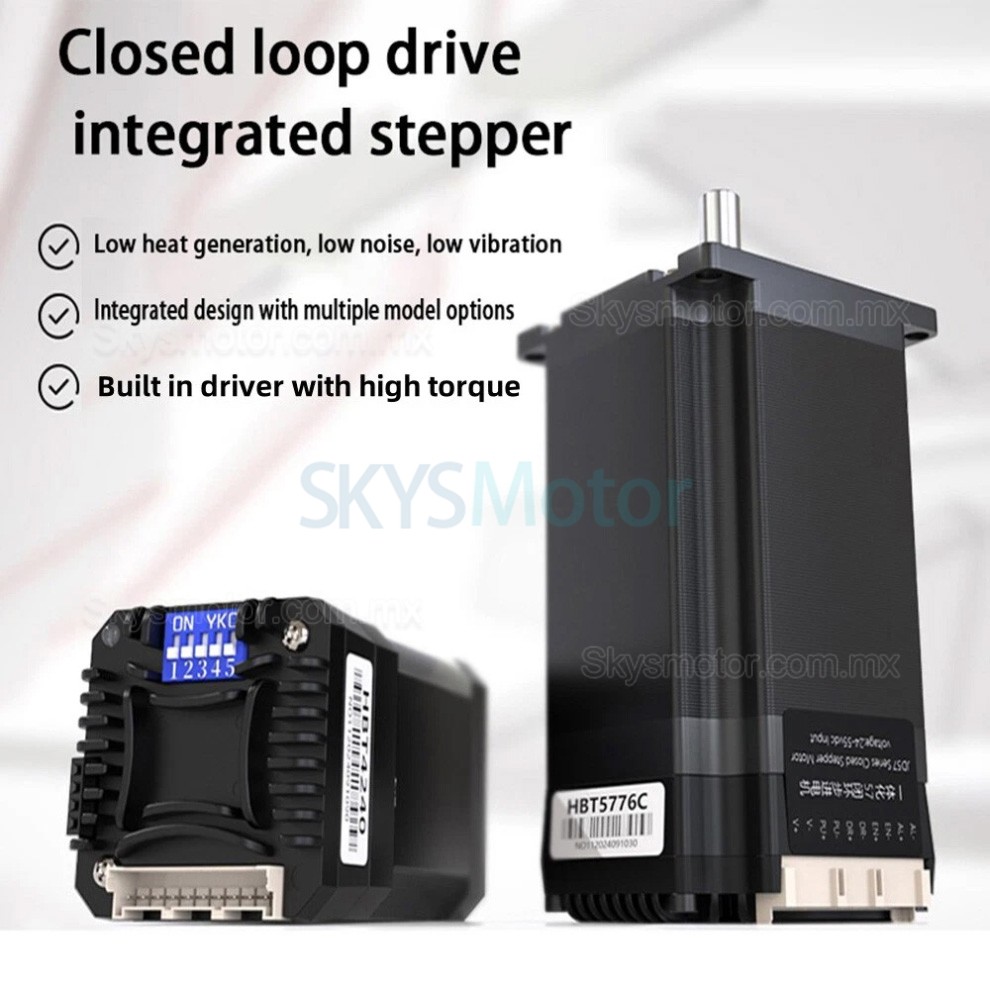

Opcional: motor paso a paso NEMA23 integrado con eje de 8 mm, corriente de 3 A y codificador de 1000 líneas

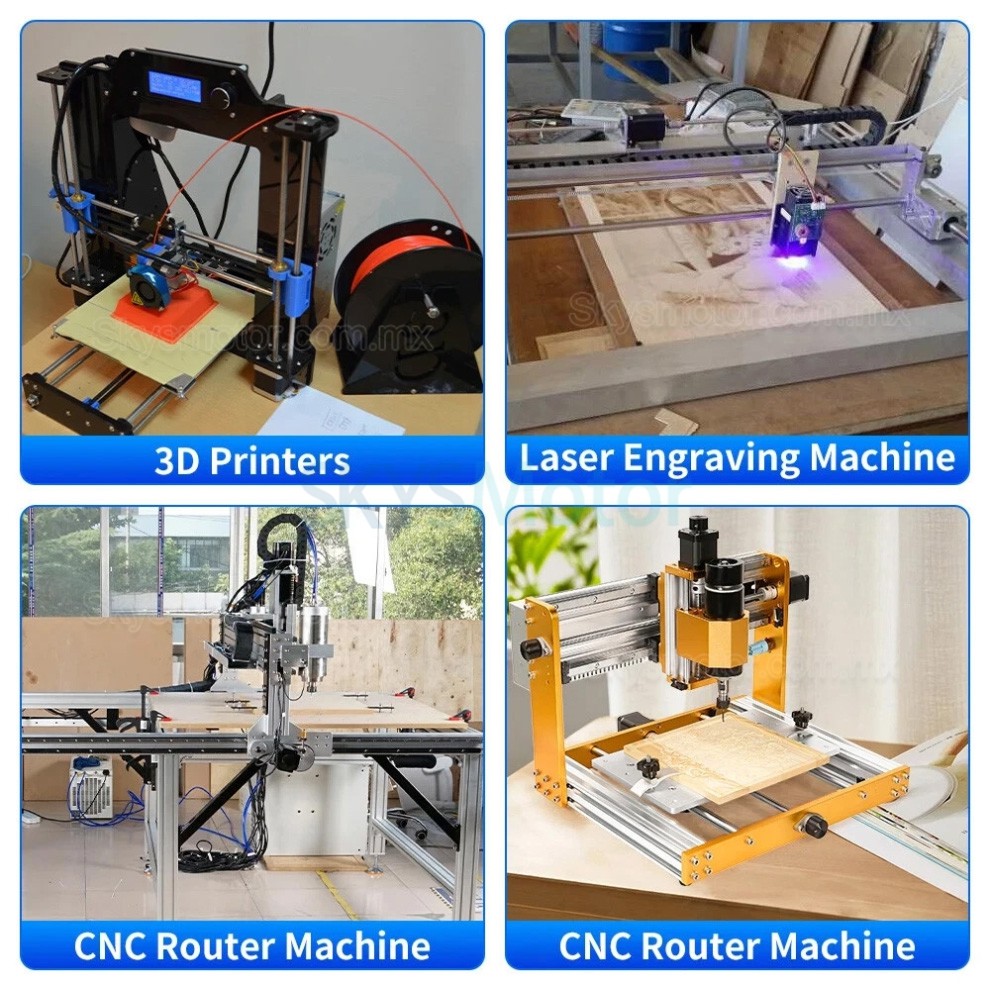

Soporta su uso en sistemas CNC, corte láser, impresión 3D y automatización

Aplicación:
El actuador de etapa lineal deslizante DXG6042 utiliza un husillo de bolas SFU1605 con precisión de grado C7. Está diseñado para maquinaria CNC, sistemas de automatización y aplicaciones relacionadas que requieren movimiento lineal controlado.

Parámetros:

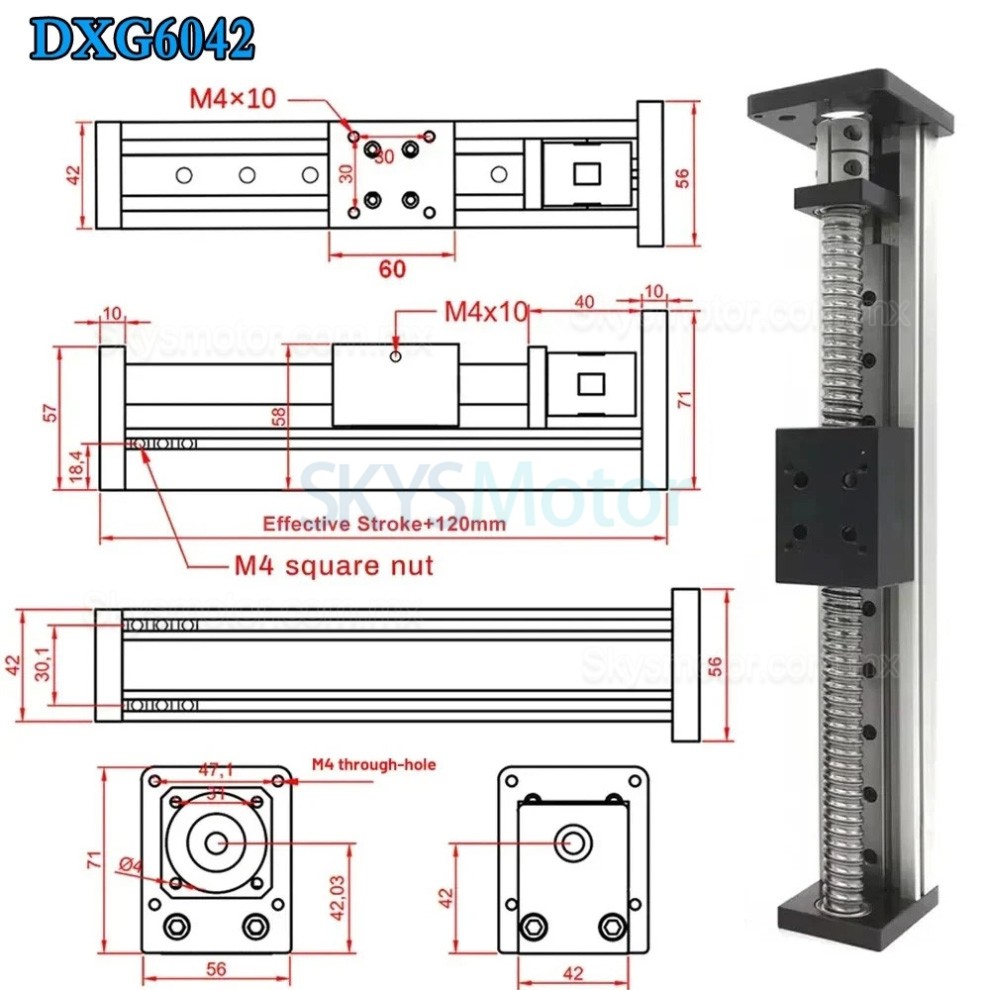

Modelo: DXG6042 (ancho 42 mm)
Tipo de husillo de bolas: SFU1605 (Diámetro del tornillo 16 mm, Paso 5 mm; una rotación del tornillo mueve el panel 5 mm)
Precisión del husillo de bolas: Grado C7
Carrera efectiva: 100–300 mm (opcional)
Longitud total: Carrera efectiva + 120 mm
Compatibilidad de motor: Admite motores paso a paso NEMA17 / NEMA23
Tamaño del panel móvil: 60 × 42 mm
Ancho del módulo: 42 mm
Diámetro de guía: 12 mm
Tipo de guía: MGW12R
Tipo de deslizador: MGW12C
Capacidad de carga horizontal: 40 kg (máx.)
Capacidad de carga vertical: 20 kg (máx.)
Velocidad máxima: 500 mm/s
Precisión de reposicionamiento: 0,02–0,03 mm
Material: Perfil de aluminio industrial
