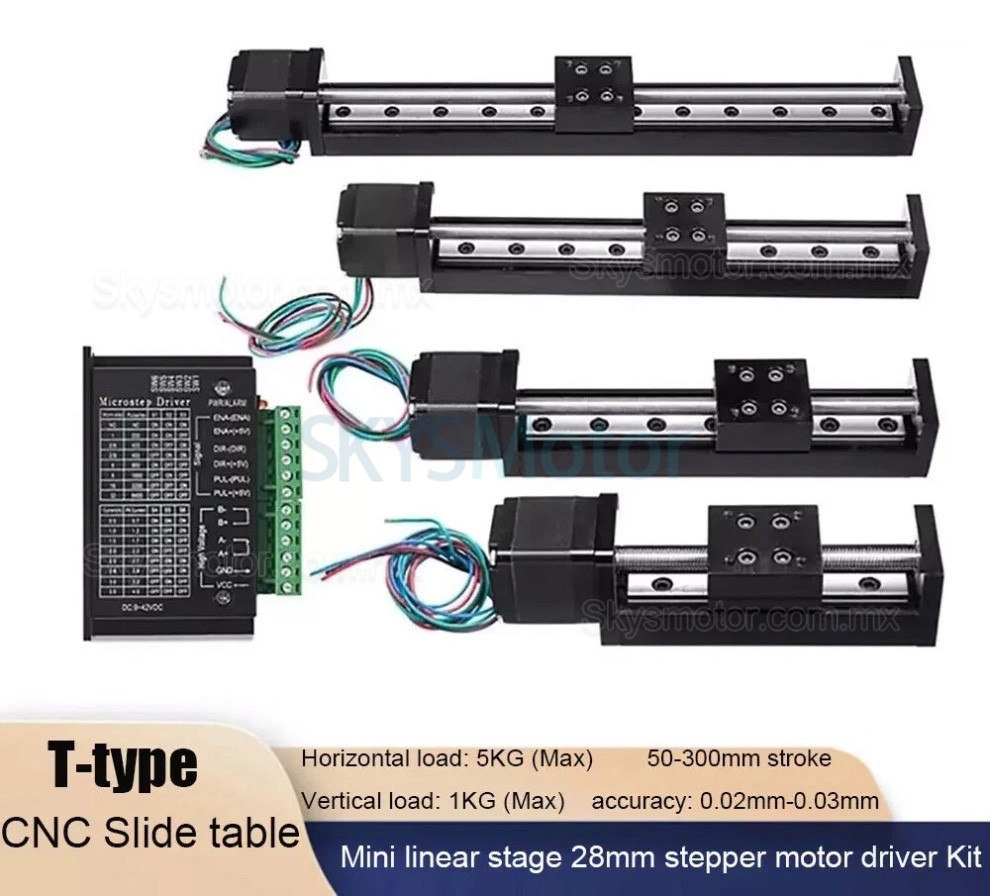

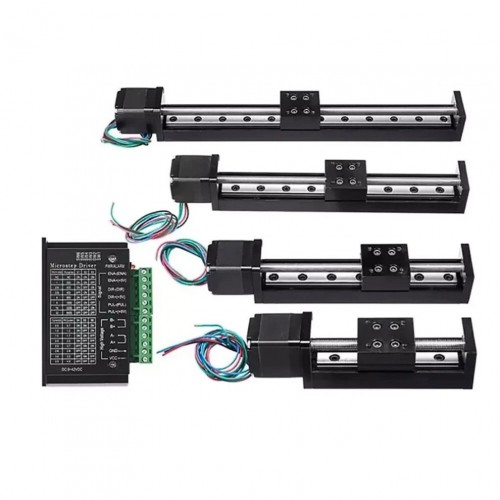

Mesa deslizante de tornillo trapezoidal CNC OSP001607, etapa lineal motorizada con motor paso a paso Nema 11

Mesa deslizante de tornillo trapezoidal CNC OSP001607, etapa lineal motorizada con motor paso a paso Nema 11

Características de la Mesa Deslizante:
Módulo de guía lineal compacto (ancho 30 mm).
Base de aleación de aluminio con riel de acero para rodamientos. Capacidad de carga horizontal 5 kg, capacidad de carga vertical 1 kg. Rango de carrera efectiva 50–300 mm (ajustable).
Equipado con volante manual y escala de viaje para ajuste manual. Utiliza un tornillo de avance trapezoidal de 6 mm con pasos opcionales de 1 mm, 2 mm, 4 mm, 6 mm y 12 mm.
Los pasos de 1 mm y 2 mm proporcionan autobloqueo al apagar la alimentación.
Motor paso a paso NEMA11 (28 mm) integrado con corriente de 0,6 A y par de 0,07 N·m.

Aplicaciones:
Aplicable a sistemas de automatización como impresoras 3D, equipos CNC, cortadoras láser, destornilladores, máquinas de soldadura y dispositivos de dosificación.

Parámetros:
Modelo: T06
Tipo de deslizador: Mesa deslizante de tornillo trapezoidal
Carga horizontal: 5 kg (máx.)
Carga vertical: 1 kg (máx.)

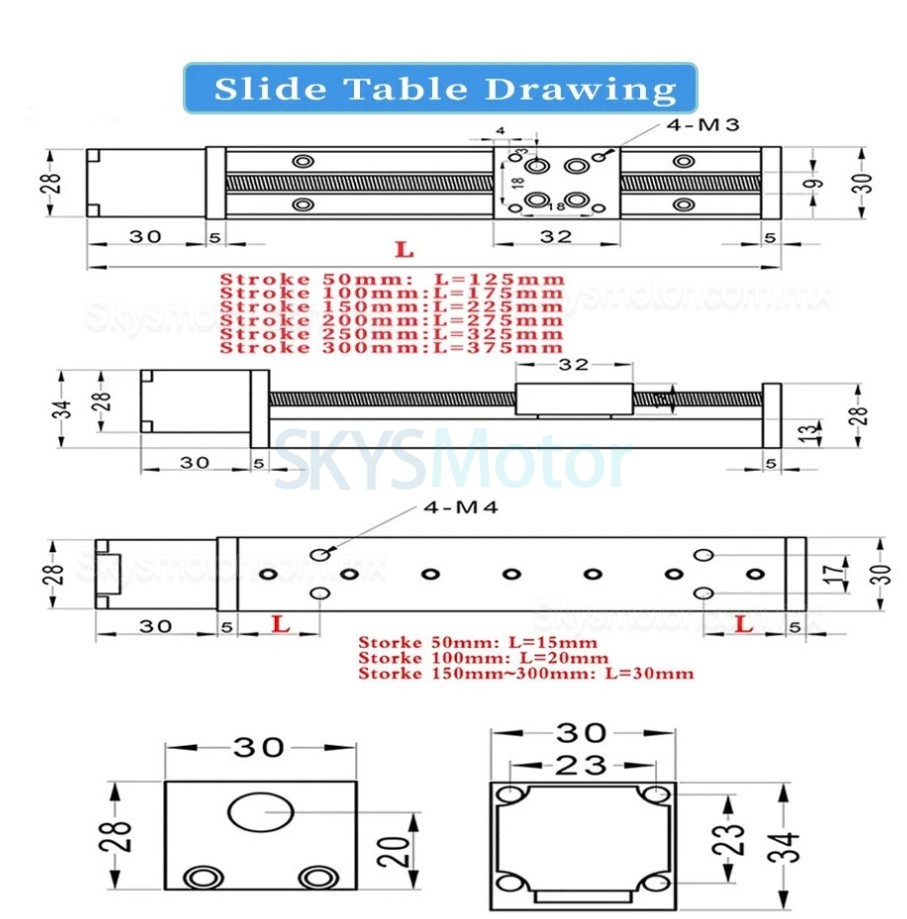

Carrera efectiva: 50–300 mm
Longitud total: Carrera efectiva + 75 mm
Tamaño del panel: 30 × 32 mm
Precisión de reposicionamiento: 0,02–0,03 mm
Velocidad máxima: 80 mm/s
Ancho del riel: 6 mm
Tipo de bloque: MGN8H
Precisión del tornillo: C7
Paso: 1/2/4/6/12 mm (1 rotación mueve el panel la distancia del paso correspondiente)

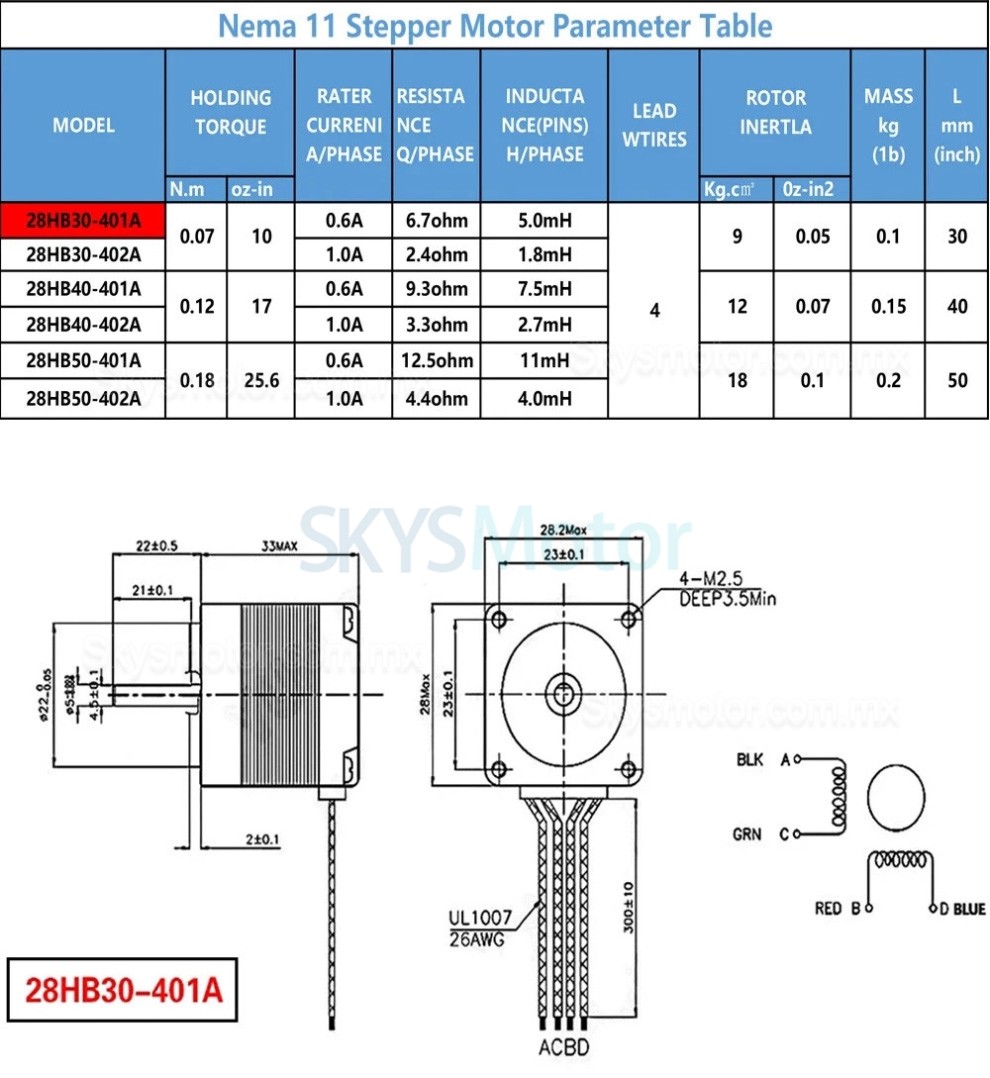

Parámetros del Motor Paso a Paso:
Modelo: 28HB30-401A (admite 28HB40-401A)
Tamaño de brida: NEMA11 (28 mm)

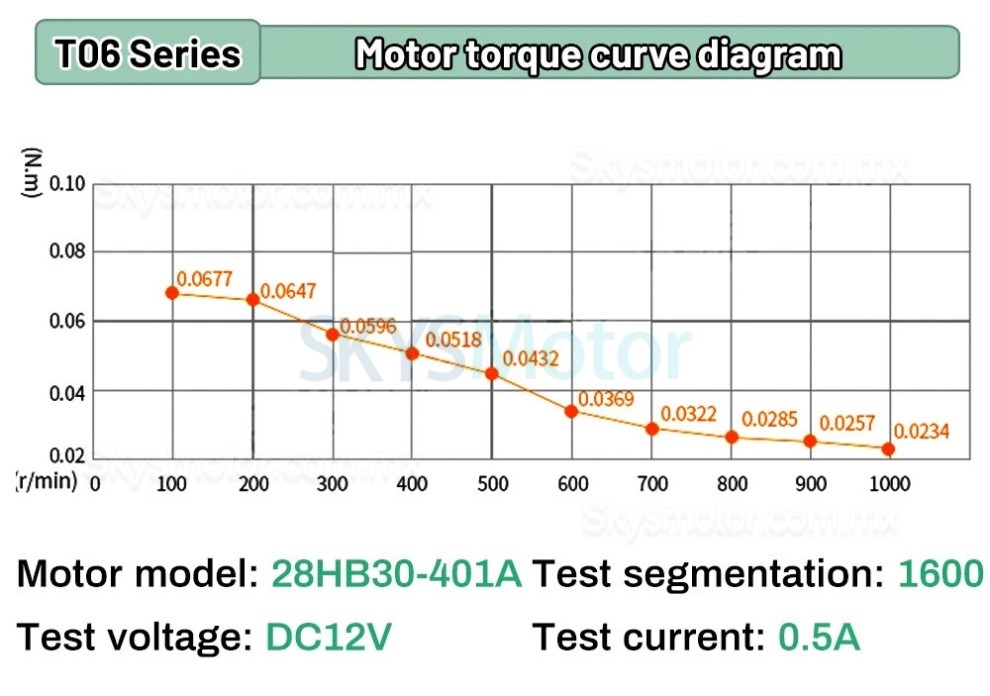

Par de mantenimiento: 0,07 N·m
Longitud del cuerpo: 30 mm
Diámetro del eje: 5 mm
Tipo de motor: Motor de 2 fases
Corriente: 0,6 A
Ángulo de paso: 1,8°
