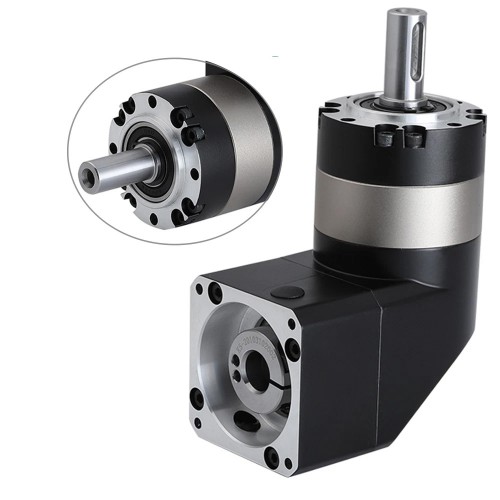

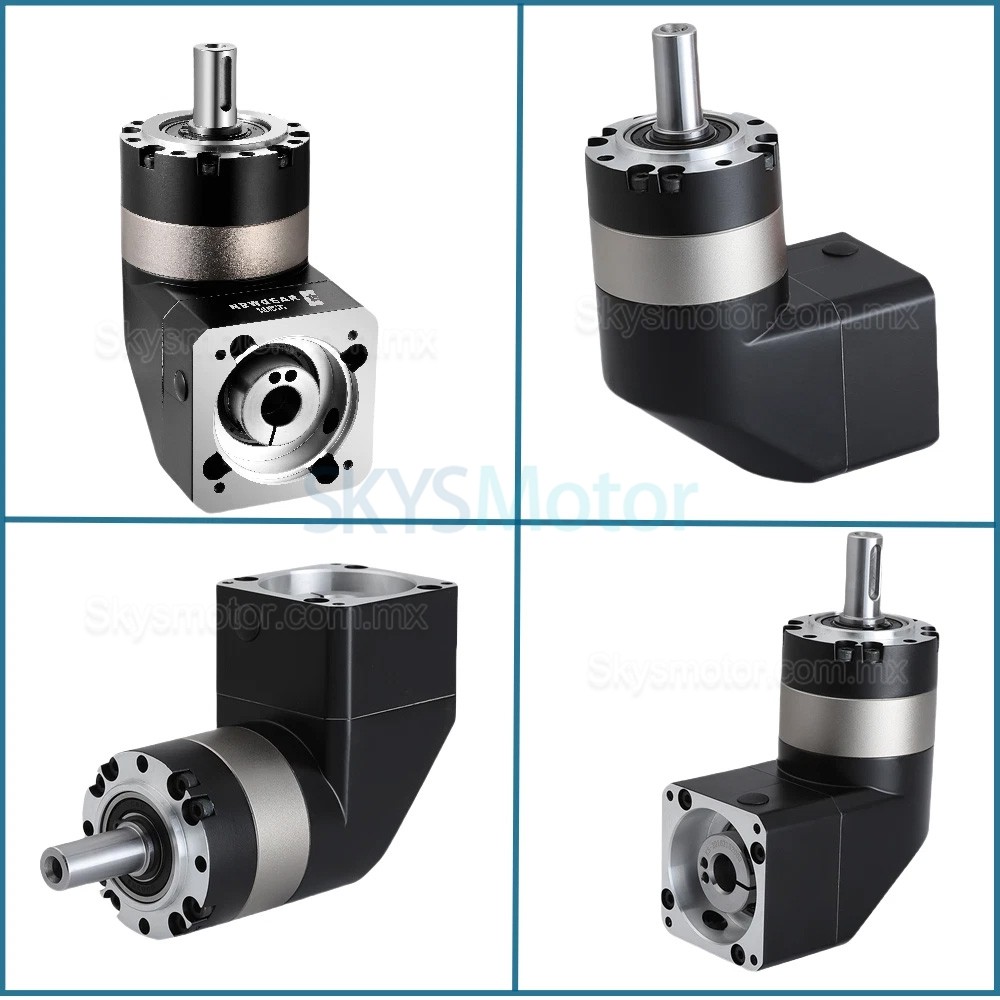

Reductor planetario de ángulo recto serie PVE120, relación 3:1 - 100:1, para servomotores de 110 mm/130 mm, entrada de 19/22/24 mm
- Manuales y Documentación:
Reductor planetario de ángulo recto serie PVE120, relación 3:1 - 100:1, para servomotores de 110 mm/130 mm, entrada de 19/22/24 mm

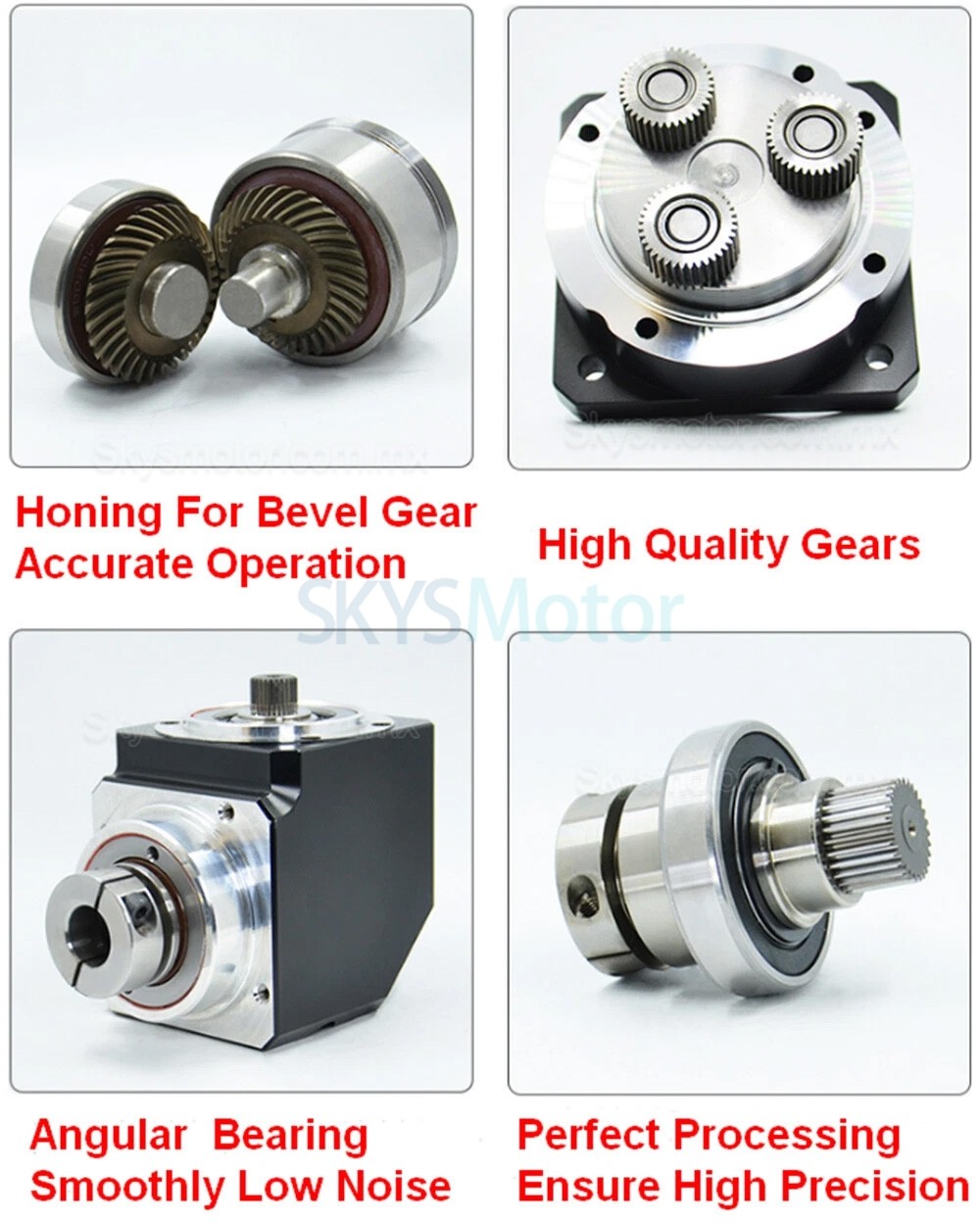

Características:

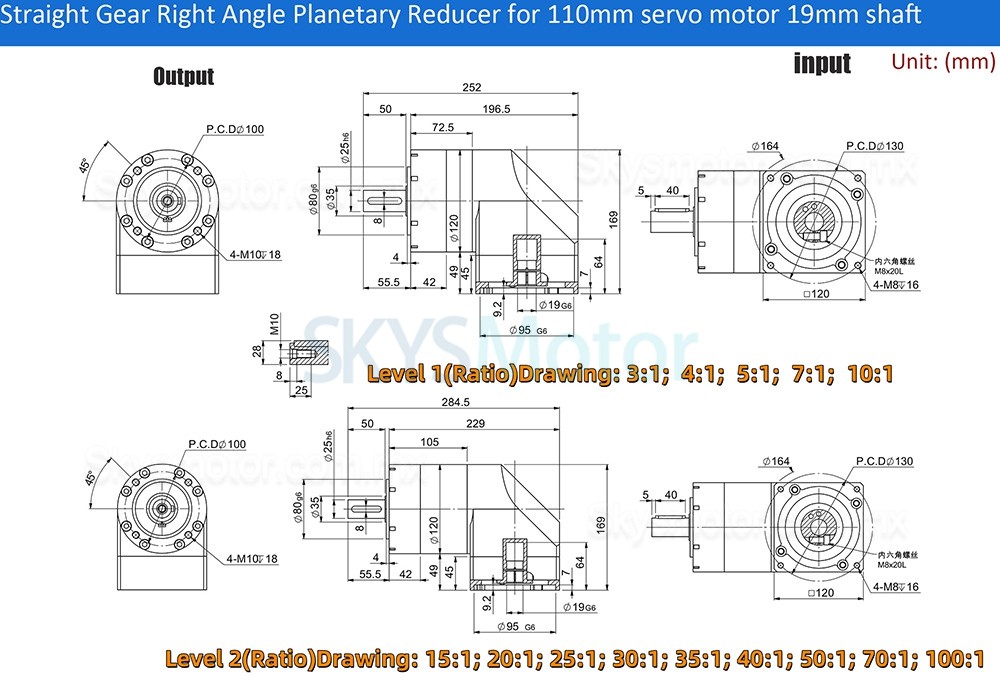

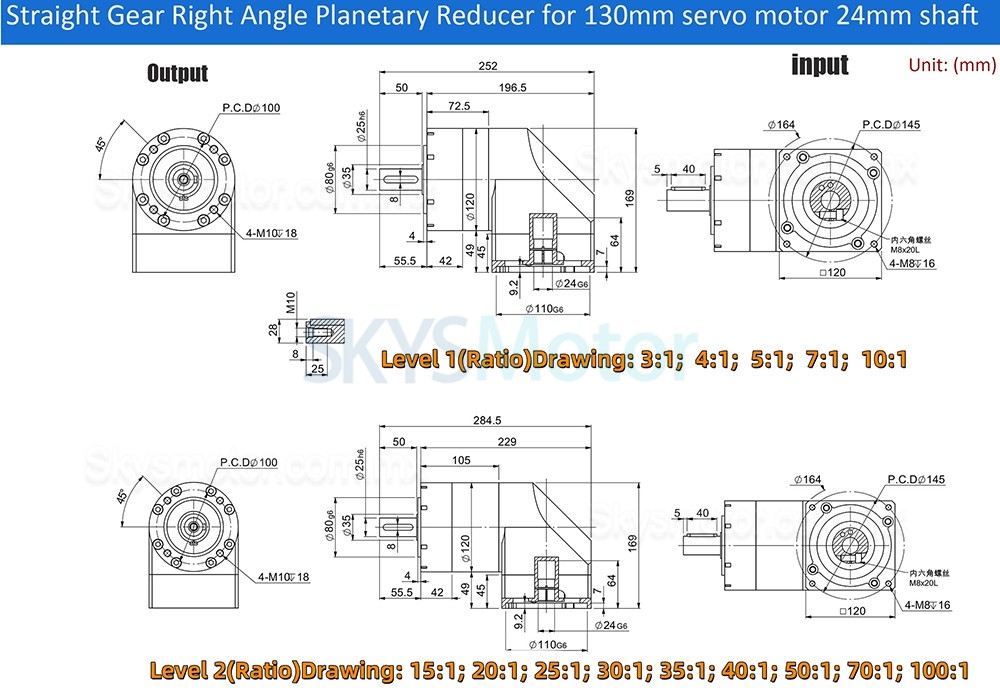

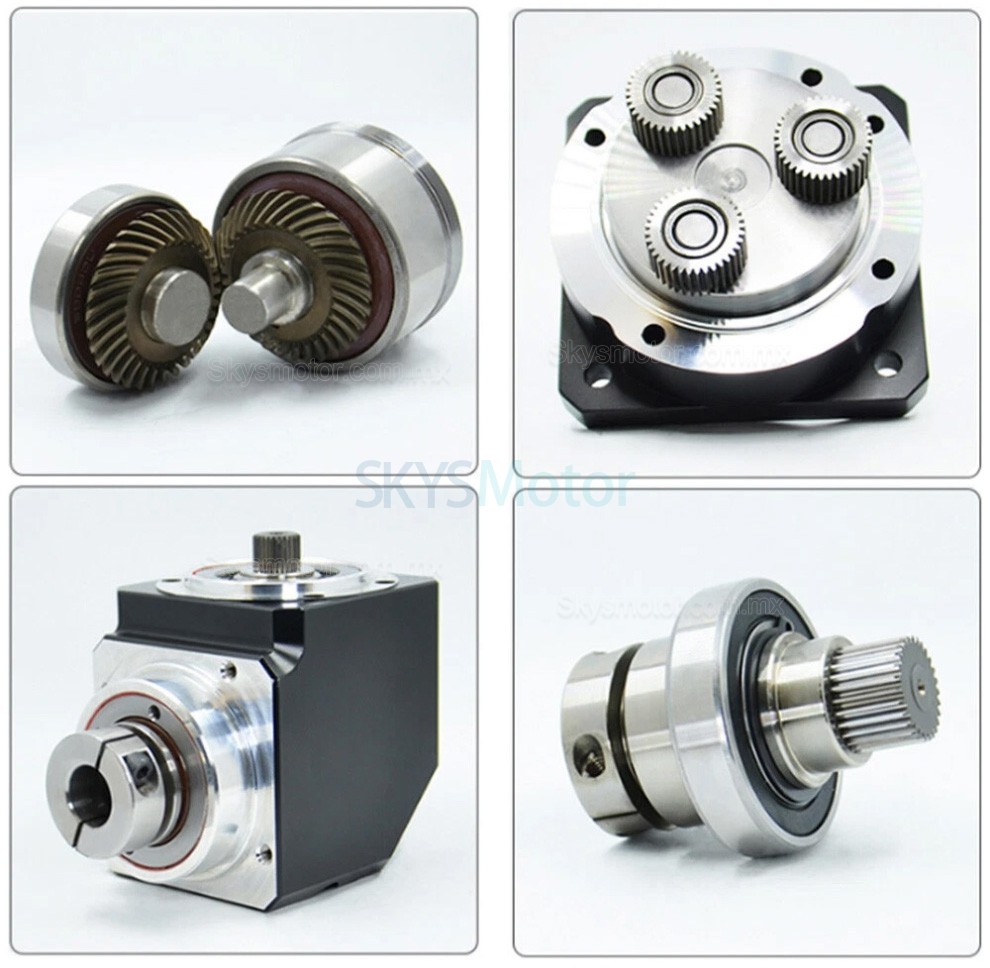

Compatible con servomotores de 110 mm con eje de 19 mm, o servomotores de 130 mm con eje de 22 mm o 24 mm.
Precisión inferior a 10 minutos de arco.
Disponible en relaciones nominales: 3:1, 4:1, 5:1, 7:1, 10:1, 20:1, 25:1, 30:1, 35:1, 40:1, 50:1, 70:1 y 100:1.
Adecuado para aplicaciones en oficina, hogar, automatización de producción y electrónica de consumo.
Lista del paquete:
1 x Reductor planetario
1 x Chaveta
4 x Tornillos de instalación
| Comparación de parámetros técnicos del reductor de engranajes | ||||
|---|---|---|---|---|
| Parámetro técnico | Unidad | PVE060 | PVE090 | PVE120 |
| Par radial máximo | N | 240 | 450 | 1240 |
| Par axial máximo | N | 220 | 430 | 1100 |
| Rigidez torsional | Nm/arcmin | 1,8 | 4,85 | 11 |
| Velocidad máxima de entrada | rpm | 8000 | 6000 | 6000 |
| Velocidad de entrada nominal | rpm | 4000 | 3500 | 3500 |
| Ruido | dB | ≤58 | ≤60 | ≤65 |

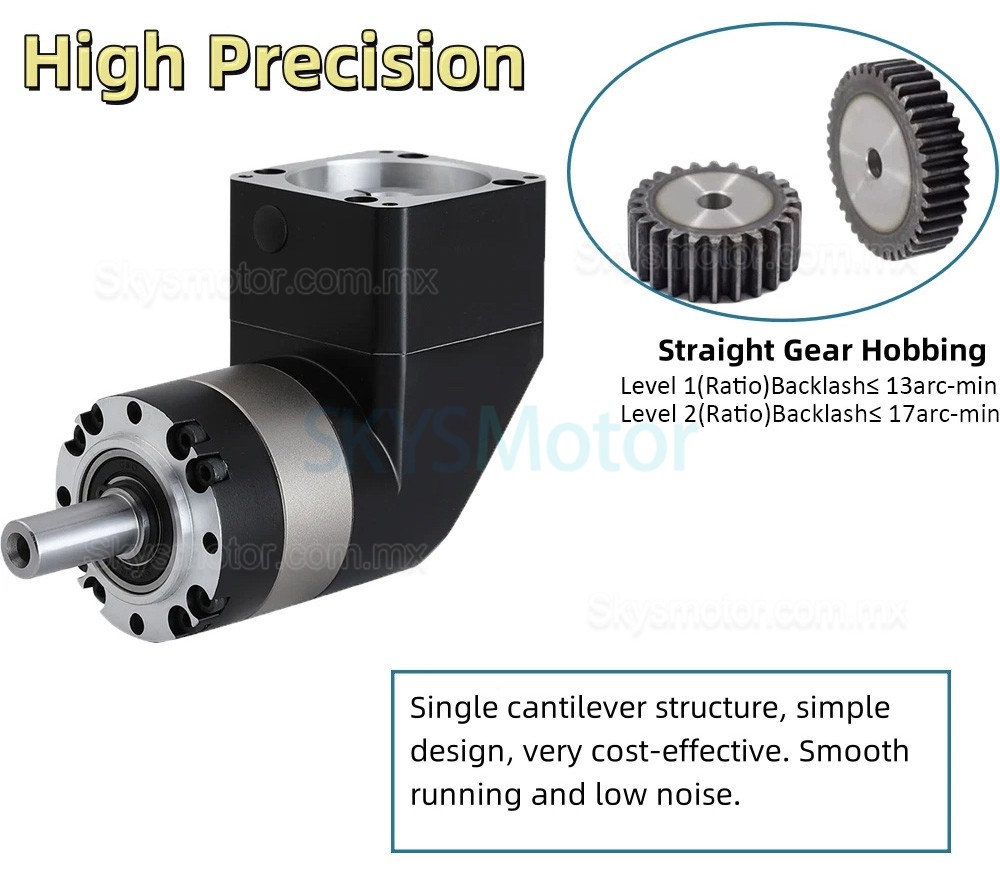

| Juego (Etapa 1) | arcmin | ≤13 | ≤13 | ≤13 |
| Juego (Etapa 2) | arcmin | ≤17 | ≤17 | ≤17 |
| Par de salida máximo | Nm | 1,5 veces el par de salida nominal | ||
| Par de frenado instantáneo | Nm | 2 veces el par de salida nominal | ||
| Tiempo de vida | h | 20000 | ||
| Grado de propiedad intelectual | - | IP65 | ||
| Temperatura de funcionamiento | ℃ | -10℃~+90℃ | ||
| Eficiencia a plena carga | % | L1≥95%, L2≥92% | ||
| Par de salida nominal (Nm) | ||||
| Etapa | Relación | PVE060 | PVE090 | PVE120 |
| Etapa 1 (L1) | 3:1 | 27 | 96 | 161 |
| 4:1 | 40 | 122 | 210 | |
| 5:1 | 40 | 122 | 210 | |
| 7:1 | 34 | 95 | 170 | |
| 10:1 | 16 | 56 | 86 | |
| Etapa 2 (L2) | 15:1 | 27 | 96 | 161 |
| 20:1 | 40 | 122 | 210 | |
| 25:1 | 40 | 122 | 210 | |
| 30:1 | 27 | 96 | 161 | |
| 35:1 | 40 | 122 | 210 | |
| 40:1 | 40 | 122 | 210 | |
| 50:1 | 40 | 122 | 210 | |
| 70:1 | 34 | 95 | 170 | |
| 100:1 | 16 | 56 | 86 | |
| Momento de inercia (Kg,cm²) | ||||
| Etapa | Relación | PVE060 | PVE090 | PVE120 |
| Etapa 1 (L1) | 3:1 | 0,46 | 1,73 | 12,78 |
| 4:1 | 0,46 | 1,73 | 12,78 | |
| 5:1 | 0,46 | 1,73 | 12,78 | |
| 7:1 | 0,41 | 1,42 | 11,38 | |
| 10:1 | 0,41 | 1,42 | 11,38 | |
| Etapa 2 (L2) | 15:1 | 0,44 | 1,49 | 12,18 |
| 20:1 | 0,44 | 1,49 | 12,18 | |
| 25:1 | 0,44 | 1,49 | 12,18 | |
| 30:1 | 0,44 | 1,49 | 12,18 | |
| 35:1 | 0,44 | 1,49 | 12,18 | |
| 40:1 | 0,44 | 1,49 | 12,18 | |
| 50:1 | 0,34 | 1,25 | 11,48 | |
| 70:1 | 0,34 | 1,25 | 11,48 | |
| 100:1 | 0,34 | 1,25 | 11,48 | |
Aplicación típica:
Sistema de accionamiento de AGV: Se utiliza para dirección en ángulo recto y alto par, integrado directamente con las ruedas motrices.
Soporte de seguimiento fotovoltaico: Diseñado para resistir la carga del viento y mantener la precisión durante los arranques y paradas diarios.
Maquinaria de envasado de alimentos: La protección IP65 permite su funcionamiento en entornos con altas frecuencias de arranque y parada, así como con temperaturas y humedades variables.
(2).jpg "Reductor planetario de ángulo recto serie PVE120, relación 3:1 - 100:1, para servomotores de 110 mm/130 mm, entrada de 19/22/24 mm")
(2).jpg "Reductor planetario de ángulo recto serie PVE120, relación 3:1 - 100:1, para servomotores de 110 mm/130 mm, entrada de 19/22/24 mm")
(2).jpg "Reductor planetario de ángulo recto serie PVE120, relación 3:1 - 100:1, para servomotores de 110 mm/130 mm, entrada de 19/22/24 mm")
(2).jpg "Reductor planetario de ángulo recto serie PVE120, relación 3:1 - 100:1, para servomotores de 110 mm/130 mm, entrada de 19/22/24 mm")
(2).jpg "Reductor planetario de ángulo recto serie PVE120, relación 3:1 - 100:1, para servomotores de 110 mm/130 mm, entrada de 19/22/24 mm")
(2).jpg "Reductor planetario de ángulo recto serie PVE120, relación 3:1 - 100:1, para servomotores de 110 mm/130 mm, entrada de 19/22/24 mm")
(2).jpg "Reductor planetario de ángulo recto serie PVE120, relación 3:1 - 100:1, para servomotores de 110 mm/130 mm, entrada de 19/22/24 mm")
| Especificación física | |
|---|---|
| Diámetro del eje de salida(mm) | 25 |
| traje para motor | Motor paso a paso Nema 23 / Servomotor de 110 mm / Servomotor de 130 mm |
| Diámetro del eje de entrada(mm) | 19 / 22 / 24 |
| Relación de transmisión | 3:1 / 4:1 / 5:1 / 7:1 / 10:1 / 15:1 / 20:1 / 25:1 / 30:1 / 40:1 / 50:1 / 70:1 / 100:1 |
| Tipo de caja de cambios | Reductor planetario de ángulo recto |
| Tamaño del marco(mm) | 120 x 120 |
| Tipo de eje | Clave |
| Longitud del eje de entrada(mm) | 57 |
| Longitud del eje de salida(mm) | 50 |
| Huelgo sin carga | <=13 min de arco / <=17 min de arco |
| Serie de productos | Serie PVE120 |
| Longitud máxima del eje de entrada | 57 |
| Longitud de la clave | 40 |
