Reductoras planetarias Nema 17 serie PLE042, relación 4:1 - 100:1 para motor paso a paso NEMA17/servomotor de 40 mm, 50 W, 100 W
- Manuales y Documentación:
Reductoras planetarias Nema 17 serie PLE042, relación 4:1 - 100:1 para motor paso a paso NEMA17/servomotor de 40 mm, 50 W, 100 W
Descripción general:
El reductor planetario de la serie PLE está diseñado para aplicaciones que requieren precisión a un costo reducido. Es compatible con ejes de salida de 15 mm y puede utilizarse con motores paso a paso NEMA17 de 42 mm y servomotores de CA de 40 mm y 50 W-100 W. Este reductor es adecuado para aplicaciones de automatización, hogar, oficina y electrónica de consumo.
Aplicaciones:
Puede utilizarse en automatización, robótica, impresión, máquinas textiles, embalaje, máquinas herramienta, procesado de alimentos, agricultura y sistemas de manipulación.
Especificaciones:

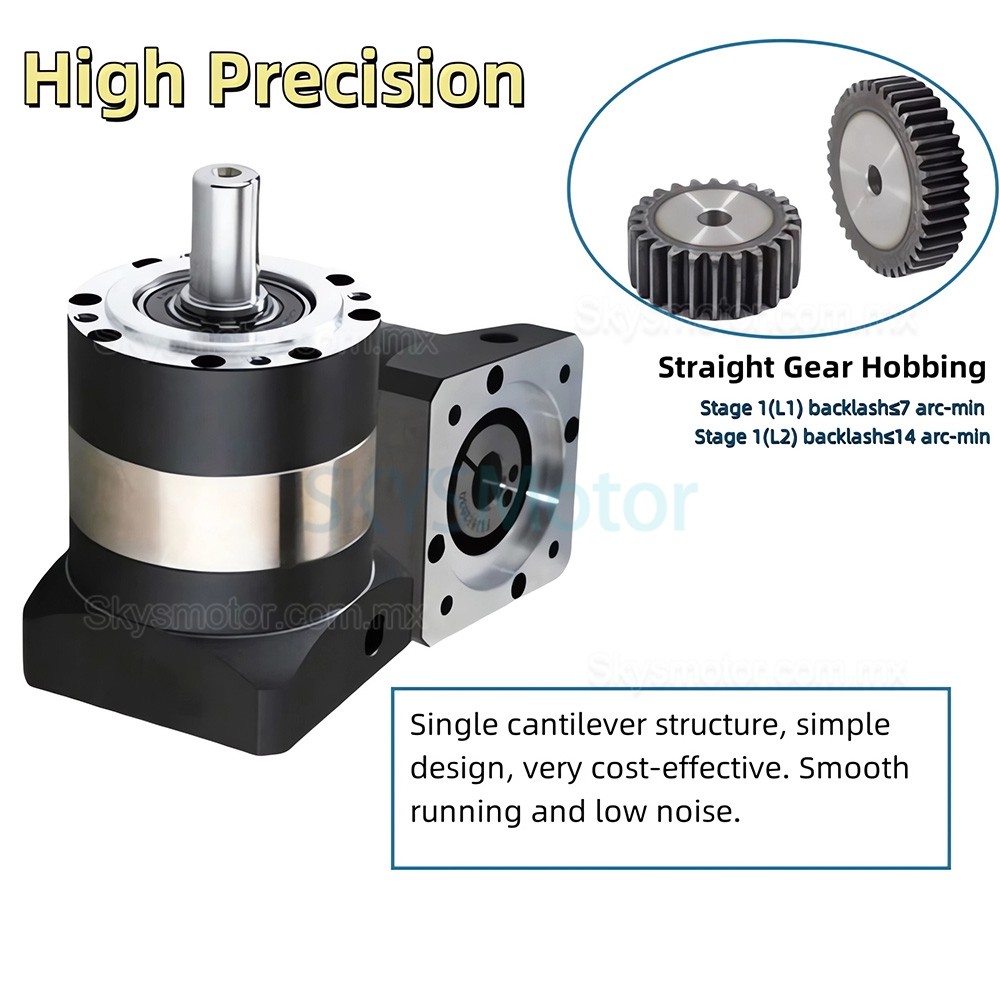

Juego (holgura angular): ≤7/12 arcmin
Relaciones nominales: 4:1, 5:1, 7:1, 10:1, 20:1, 25:1, 35:1, 40:1, 50:1, 70:1, 100:1
Par de salida nominal: 16 Nm
Velocidad de entrada máxima: 8000 RPM
Rango de temperatura de funcionamiento: -10 °C a +90 °C
Rigidez torsional: 0.7 Nm/arcmin
Nivel de ruido: ≤55 dB
Protección: IP54
El paquete incluye:
1x Reductor planetario
1x Chaveta
4x Tornillos de instalación
.jpg "Reductoras planetarias Nema 17 serie PLE042, relación 4:1 - 100:1 para motor paso a paso NEMA17/servomotor de 40 mm, 50 W, 100 W")
.jpg "Reductoras planetarias Nema 17 serie PLE042, relación 4:1 - 100:1 para motor paso a paso NEMA17/servomotor de 40 mm, 50 W, 100 W")

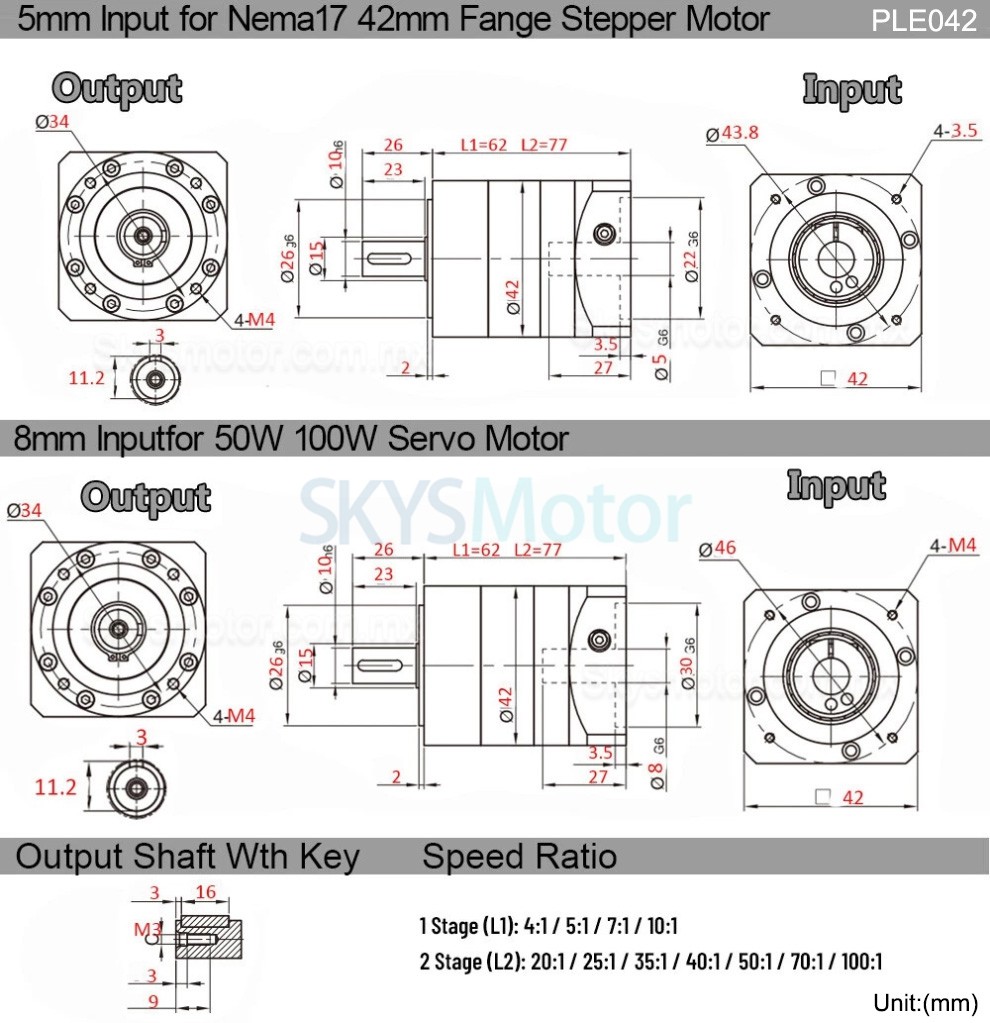

| Especificación física | |
|---|---|

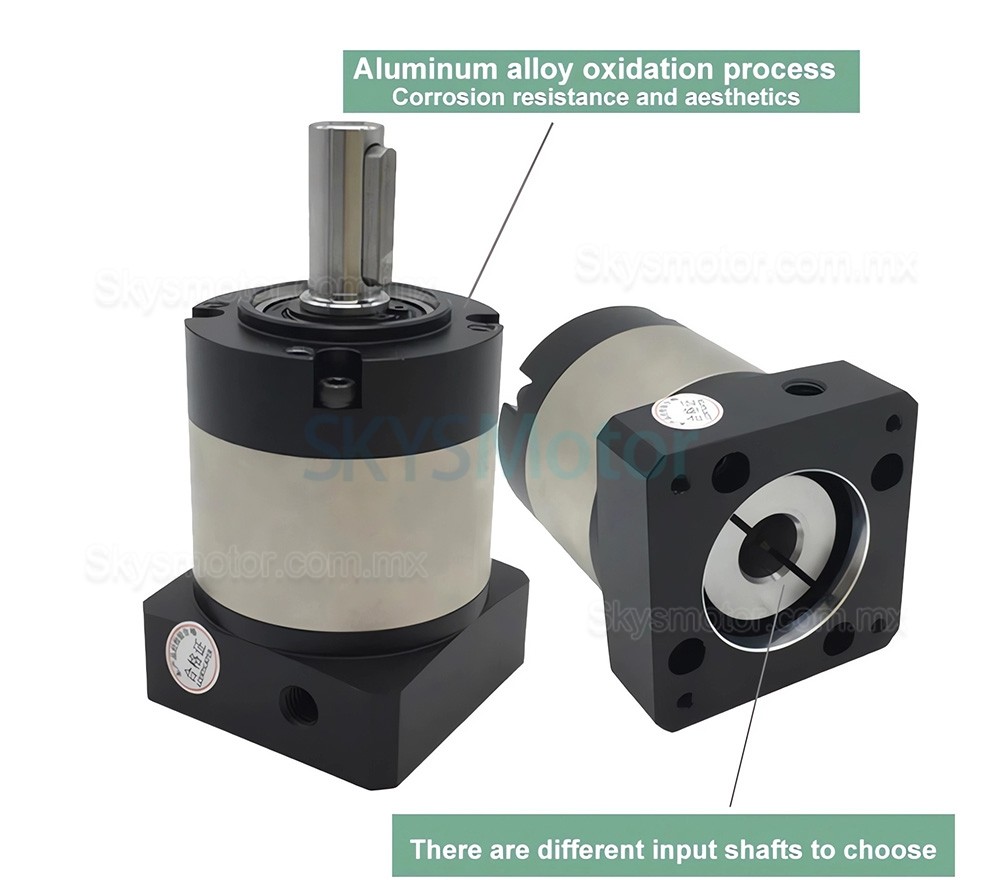

| Diámetro del eje de entrada(mm) | 5 / 8 |
| Tipo de eje | Clave |
| Diámetro del eje de salida(mm) | 15 |
| traje para motor | Motor paso a paso Nema 17 / Servomotor de 40 mm |
| Relación de transmisión | 4:1 / 5:1 / 7:1 / 10:1 / 15:1 / 20:1 / 25:1 / 30:1 / 35:1 / 40:1 / 50:1 / 70:1 / 100:1 |
| Tipo de caja de cambios | Engranajes helicoidales reductores planetario |

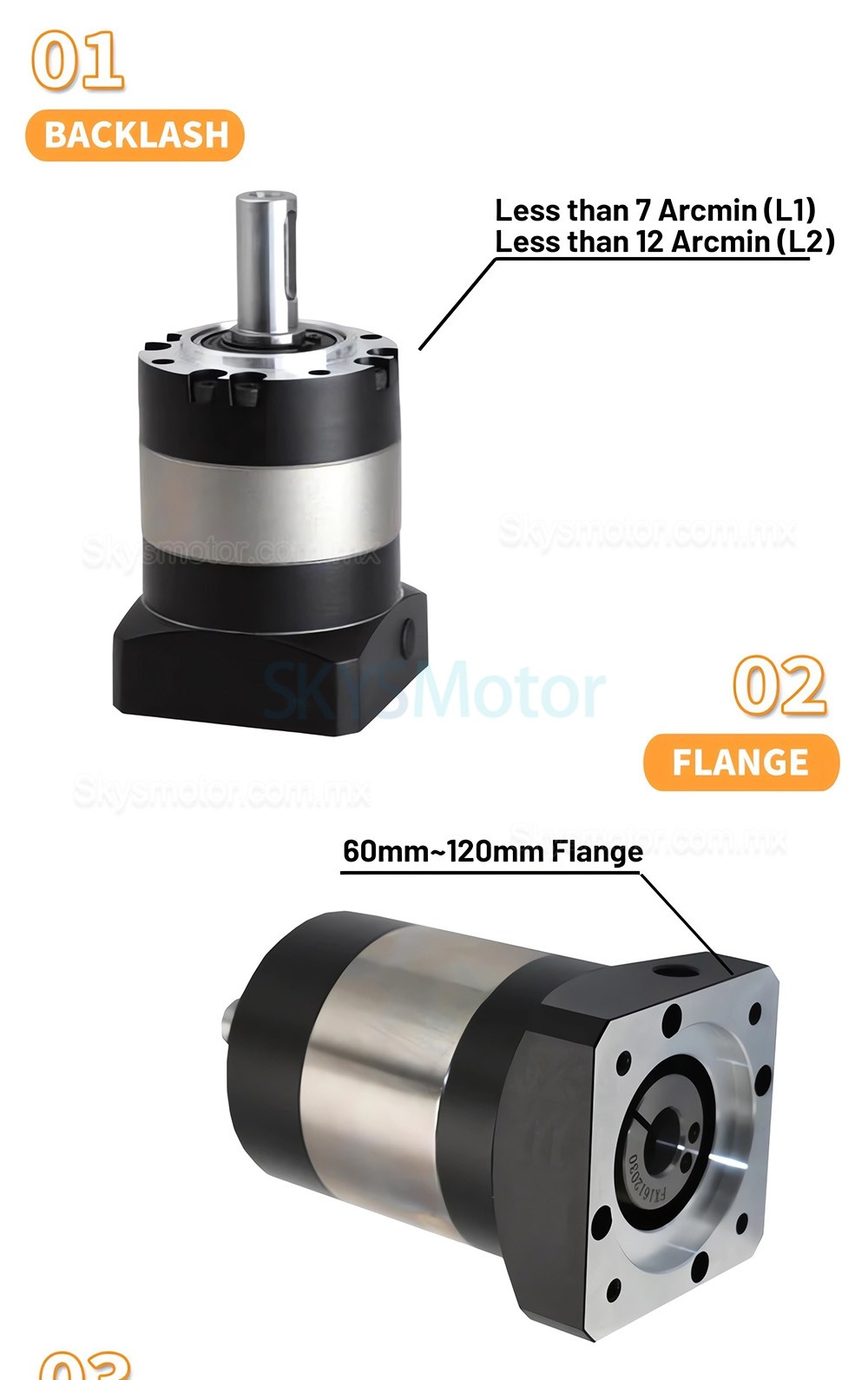

| Huelgo sin carga | <=7 min de arco / <=12 min de arco |
| Tamaño del marco(mm) | 42 x 42 |
| Longitud de la caja de cambios(mm) | 62 / 77 |
| Longitud del eje de entrada(mm) | 23.5 |
| Longitud del eje de salida(mm) | 23 |
| Ttipo de producto | Reductores |
| Longitud máxima del eje de entrada | 23.5 |
| Longitud de la clave | 16 |
